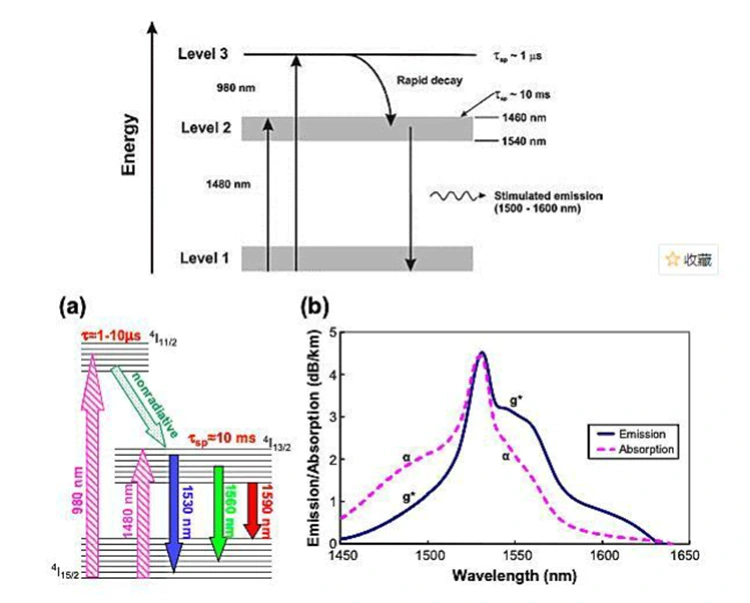

● Energi disuntikake menyang serat erbium-doped nggunakake sumber pompa 980 nm utawa 1480 nm, ion erbium negara lemah sing nyenengake (Er³⁺) menyang tingkat energi sing luwih dhuwur; ion-ion iki banjur cepet santai menyang negara metastabil, saéngga entuk inversi populasi.
● Nalika cahya sinyal 1550 nm liwat serat erbium-doped, iku micu proses emisi stimulus; Iki nyebabake ion erbium metastabil (Er³⁺) bali menyang kahanan lemah, ngeculake foton koheren sing identik karo cahya sinyal, saengga entuk amplifikasi eksponensial saka daya sinyal (ing rezim sinyal cilik).
● Kanthi nggunakake serat co-doped erbium-ytterbium sing digabungake karo teknologi gabungan pompa multimode, daya output jenuh bisa ditingkatake kanthi signifikan (tekan tingkat daya sawetara watt), saéngga nyukupi syarat kabel submarine ultra-long-distance, sistem CATV daya dhuwur, lan skenario transmisi kepadatan dhuwur.
|

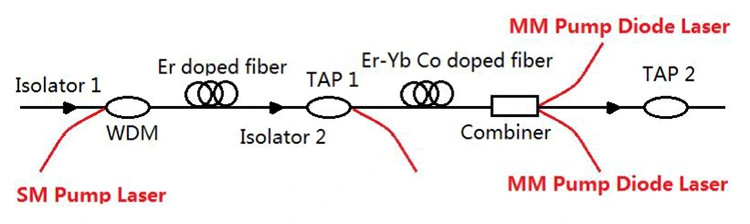

Komponen |
Katrangan |
|
Isolator optik |
Nindakake sinyal optik ing siji arah, nyegah cahya sing dibayangke nyebabake osilasi diri, lan nglindhungi sumber pompa lan stabilitas link sinyal. |
|
WDM Coupler |
Efisien pasangan single-mode (SM) 980/1480 nm lampu pump lan 1550 nm sinyal cahya menyang serat erbium-doped kanggo energi simultan lan transmisi sinyal. |
|
Serat Er-doped |
Media gain inti sing nggedhekake sinyal optik liwat transisi tingkat energi ion erbium, nemtokake gain dhasar lan kinerja swara. |
|
TAP Splitter |
Nutul bagean sinyal optik ing wektu nyata kanggo ngawasi daya tanpa mengaruhi link utama, mbisakake visualisasi status sistem. |
|
Serat Co-doped Er-Yb |
Ngapikake efisiensi panyerepan pompa lan daya output jenuh, cocok kanggo aplikasi amplifikasi daya dhuwur lan jarak adoh. |
|
Penggabung |
Pasangan lampu pompa multi-mode (MM) kanthi lampu sinyal sing wis dikuatake kanggo mujudake injeksi pompa daya dhuwur lan nambah gain post-stage; digunakake digunakake ing dhuwur-daya desain EYDFA. |
|
PumpLaserSource |
Nyedhiyakake energi eksitasi ing 980 nm / 1480 nm: • 980 nm pump: kurang gangguan, efficiency dhuwur, cocok kanggo medium- lan aplikasi short-ngusungi • Pompa 1480 nm: daya saturasi sing luwih dhuwur, cocok kanggo aplikasi kabel ultra-long-haul lan submarine • Pompa multi-mode: cocok kanggo syarat amplifikasi daya dhuwur |
980nm TEC-Cooled Pump Laser Diode
980nm Pompa Diode Laser Modul karo Built-in Drive Circuits
C-band Erbium-doped Fiber Booster Amplifier
Sumber Laser Pompa Raman 1457nm
Q1: Apa kaluwihan saka pumping 980 nm lan pumping 1480 nm mungguh?
A1: Kaluwihan saka pumping 980 nm: efisiensi konversi pump dhuwur lan tokoh gangguan ngisor. Iki minangka pilihan utama kanggo EDFA kanthi daya sedheng nganti medium, sing akeh digunakake ing jaringan area metropolitan, jaringan akses, lan sawetara skenario interkoneksi pusat data.
Kaluwihan saka 1480 nm pumping: efficiency kuantum pump luwih lan daya output siji-piranti luwih, kang Ngartekno nambah daya output kebak. Iku solusi pumping inti kanggo EDFAs daya dhuwur, utamané cocok kanggo jaringan backbone ultra-long-haul, kabel optik submarine, lan skenario transmisi long-distance kapasitas dhuwur.
Q2: Apa bedane antarane mode siji lan multi-mode EDFA?
A2: Kabeh EDFAs mainstream ing industri iku EDFAs single-mode; ora ana produk EDFA multi-mode komersial sing bisa ditindakake. EDFAs single-mode dirancang khusus kanggo sistem serat single-mode, cocog karo karakteristik kurang mundhut saka serat single-mode. Utamane digunakake kanggo transmisi optik jarak adoh lan dadi komponen inti ing telekomunikasi lan transmisi pusat data jarak jauh. Serat multi-mode mung cocok kanggo transmisi jarak cendhak watara 100 meter, kanthi mundhut transmisi dhuwur lan dispersi multipath. Kanggo entuk ganti rugi ing skenario jarak cendhak, amplifier optik semikonduktor cilik (SOA) luwih disenengi tinimbang EDFA.
Q3: Apa sawetara dawa gelombang mengaruhi kinerja EDFA?
A3: Ya, dawa gelombang mengaruhi kinerja EDFA. EDFAs utamané beroperasi ing C-band lan L-band, pusaté ing kira-kira 1550 nm. Ing sawetara dirancang, padha nyedhiyani gain flat lan kurang gangguan; ngluwihi sawetara, gain sudo lan swara mundhak. Kanggo mesthekake kinerja EDFA, priksa manawa rentang dawa gelombang amplifier cocog karo syarat sistem.
-
