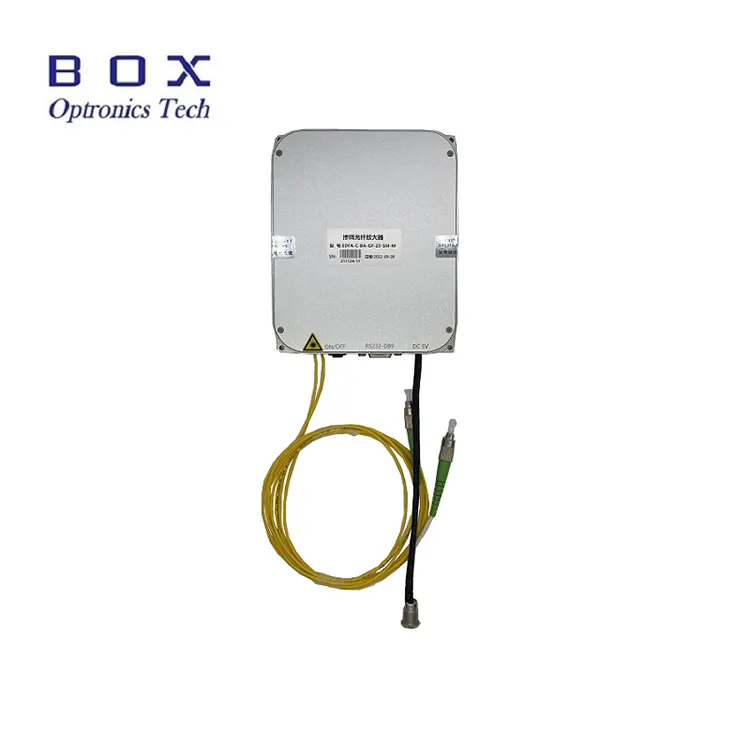

C-band Erbium-doped Fiber Booster Amplifier

Daftar Isi

1. Pambuka saka C-band Erbium-doped Fiber Booster Amplifier

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pesenan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung lan pambayaran

9. Wektu timbal

10. Langkah-langkah operasi

11. Cathetan operasi lan Pangopènan

12. Quality Assurance lan Layanan Sawise Sales

Pambuka produk

C-band Erbium-doped Fiber Booster Amplifier punika dirancang kanggo aplikasi ing komunikasi optik, sensing serat optik, CATV, lan riset laboratorium. Dheweke duwe sawetara dawa gelombang sing amba, daya dhuwur, lan gangguan kurang, karo loro mode operasi ACC lan APC. Port serial komunikasi lan kabel daya diwenehake kanggo operasi plug-and-play. Prentah yaiku kasedhiya kanggo integrasi gampang menyang sistem pelanggan. Multiple daya output setelan saka 15 kanggo 26 dBm kasedhiya, karo single-mode lan opsi serat polarisasi-ngramut. A babar pisan siji taun klebu. kapan nggunakake modul iki, mesthekake pasuryan mburi serat resik, weruh saka laser watesan input, lan njupuk pancegahan safety laser perlu.

produk Spesifikasi

Fitur produk

● Wide dawa gelombang;

● dhuwur daya output;

● Kurang swara;

● DB9 Komunikasi wadon (RS232) kanggo integrasi sing gampang.

1. Aplikasi Produk-C-band Erbium-doped Fiber Booster Amplifier

● Optik komunikasi serat;

● Optik sensor serat;

● Serat laser.

produk Rincian

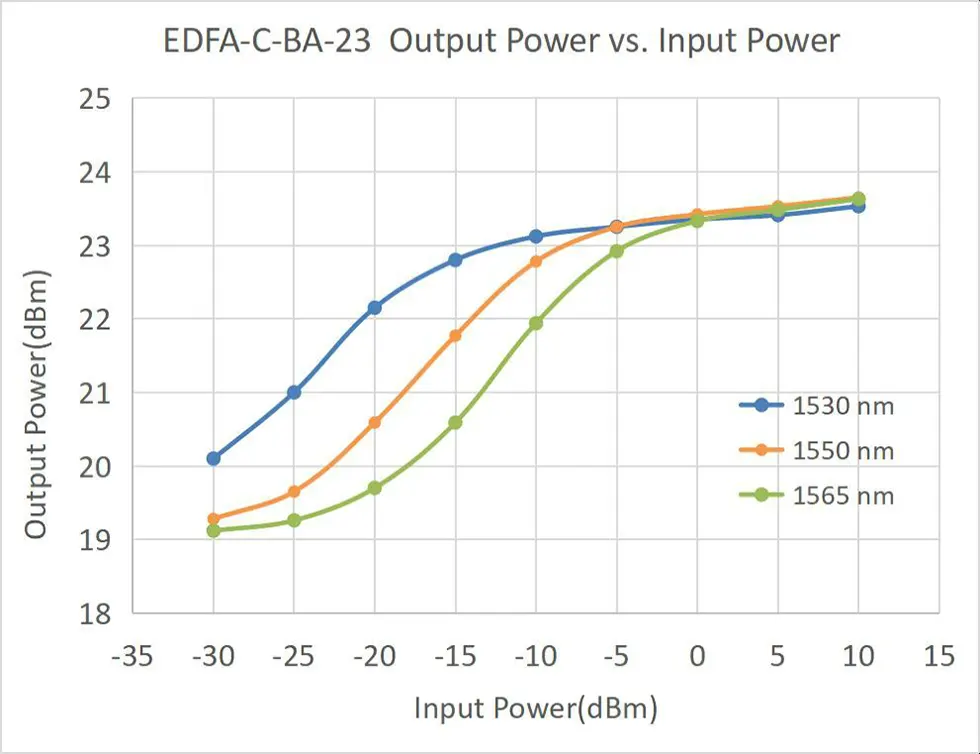

● Kurva Karakteristik Khas

● Aksesoris Standar

pesenan informasi

contone: EDFA-C-BA-23-SM-M

(Informasi pesenan: C-band Erbium-doped Fiber Booster Amplifier, 23dBmoutput daya, karo SMF-28efiber, paket modul).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Langkah-langkah

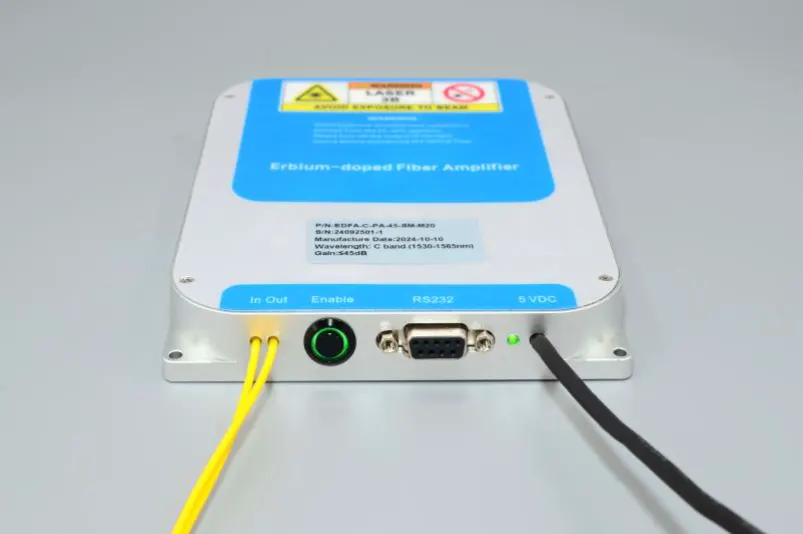

Step1.Appearance: Sisih ngarep saka EDFA wis sequentially dilengkapi serat optik input lan output, lan saklar aktivasi output amplifikasi optik, komunikasi komputer host antarmuka (standar RS232 DB9), lampu indikator daya, lan kabel daya (standar DC 5V).

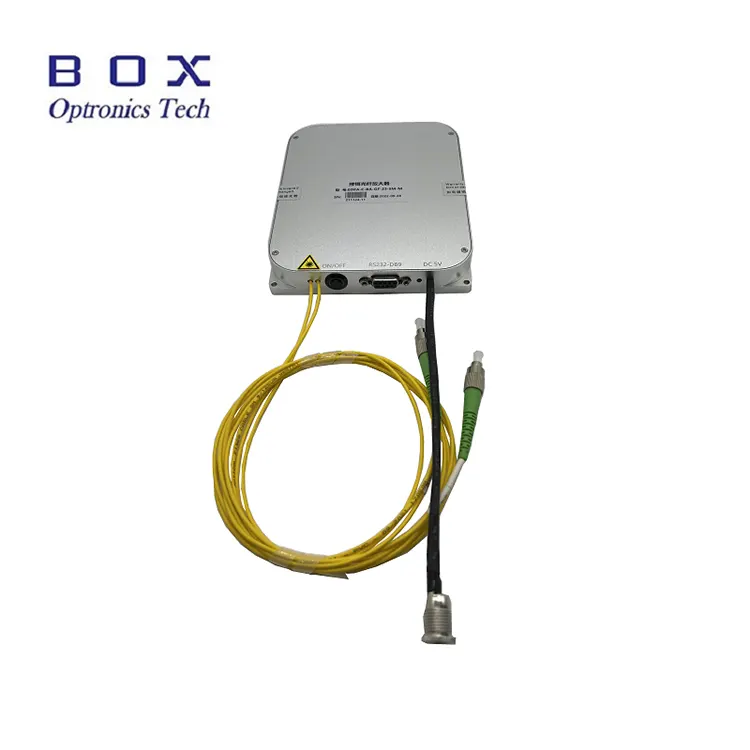

Step2. Power Supply: Daya port punika standar DC5.5 × 2.1mm daya antarmuka, lan adaptor daya DC5V DC cocog bakal kasedhiya nalika produk ninggalake pabrik. Cara sambungan antarane adaptor daya lan modul EDFA kapacak ing tokoh ngisor. Mangga dadi manawa kanggo nggunakake adaptor daya cocog asli. Nggunakake adaptor daya sing ora cocog bakal nyebabake EDFA ora bisa digunakake kanthi bener utawa ngrusak EDFA. A wangun U line sumber daya konektor uga bisa kasedhiya kanggo pangguna kanggo nyambung menyang a ngoper sumber daya, nanging kudu ngajokaken ing advance sak mundhut.

Step3. Nyambungake Serat Jumpers: Bukak tutup bledug konektor serat optik, mriksa pasuryan mburi serat, lan konfirmasi yen ora ana polusi lan karusakan sadurunge nyambungake optik liyane piranti serat utawa peralatan testing. Kanggo serat output saka EDFA daya dhuwur model, kang dianjurake kanggo nggunakake cara fusion splicing kanggo sambungan.

Setp4.Pembubaran Panas: Iki modul amplifier serat erbium-doped ngasilake panas tartamtu. Ing lumahing ngisor amplifier (sisih tanpa teks) kudu ing cedhak kontak karo sink panas, sirip boros panas, utawa lumahing logam ing ngisor sasis pangguna. Cooling online cocok dianjurake kanggo entuk efek boros panas apik. Lingkungan kerja paling optimal sing disaranake suhu -5 ~ +35 ℃. Nalika ing suhu sekitar ngluwihi 50 ℃, ing amplifier ing negara siyaga ora bakal miwiti. Nalika suhu lingkungan ngluwihi 55 ℃, ing amplifier ing negara apa bakal kanthi otomatis mungkasi output laser lan mlebu negara siaga kanggo proteksi diri. Nalika suhu sekitar mudhun nganti 50 ℃, amplifier bakal kanthi otomatis nerusake output.

Step5.Input Daya Optik: Penguat serat erbium-doped iki ora ana ambang syarat kanggo daya sinyal optik input. Nalika daya rata-rata saka sinyal optik input suda kanggo near daya nul, amplifier bakal isih njaga kahanan kerja, lan port output bakal duwe emisi spontan output. Nanging, kanggo entuk efek amplifikasi sing luwih becik lan sinyal-kanggo-noise rasio, dianjurake kanggo ngontrol daya optik input ing daya sawetara diterangake ing sheet test utawa specification produk.

Step6.Kontrol Komputer Inang: Penguat iki minangka produk modular lan kudu digabungake karo piranti lunak komputer inang khusus kanggo nyetel lan ngawasi status operasi lan paramèter operasi EDFA. Kebutuhan komputer pangguna kanggo nginstal program driver port serial USB-232 lan komputer host EDFA piranti lunak kontrol sing diwenehake dening perusahaan kita. Driver port serial USB-232 program kudu diinstal, digunakake piranti lunak komputer inang ora bisa nyambung lan komunikasi karo modul EDFA biasane. Sampeyan kudu nyatet sing Program driver port serial USB-232 kudu konsisten karo USB-232 sing asli kabel port serial digunakake. Nomer versi piranti lunak komputer host EDFA lunak kudu konsisten karo nomer versi piranti lunak sing direkam ing lembar uji produk.

Langkah 7. Antarmuka Piranti Lunak Komputer Host: Informasi sing bisa ditampilake dening piranti lunak komputer host kalebu Mode kerja amplifier, nilai target daya optik output, laser pompa nilai target saiki, lan status ngawasi suhu.

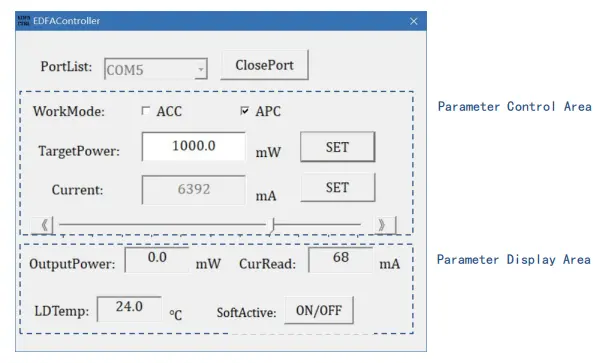

Langkah 8. Operasi Khusus: Sawise miwiti piranti lunak komputer inang, pisanan pilih port serial bener nomer ing port serial PortList urutan, klik tombol OpenPort kanggo mbukak port serial. Ing wektu iki, jendhela Waca Saiki lan LDTemp bakal ditampilake saiki digunakake lan suhu pump saka modul. Ketik target nilai daya optik ing jendhela TargetPower lan klik tombol SET. kapan tombol ngalih modul EDFA lan tombol SoftActive ngalih ing lunak sing loro diuripake, setelan njupuk efek lan EDFA wis optik output daya.

Langkah 9. Mode kontrol: model standar amplifier serat iki ndhukung rong mode kerja, kontrol saiki otomatis mode (mode ACC) lan mode kontrol daya otomatis (mode APC). Sampeyan bisa ngalih antarane rong mode kerja iki liwat opsi WorkMode. Nalika ngalih, Wigati dimangerteni kanggo mateni ngalih tombol Aktif dhisik. (* Sawetara amplifier model mung ndhukung mode ACC, kayata EDFA-C-PA). Ing mode ACC, ketik pompa nilai saiki ing jendhela Saiki lan klik tombol SET, utawa langsung seret panggeser kiwa lan tengen kanggo nyetel Nilai saiki pump. Ing mode APC, ketik Nilai daya optik target ing jendhela TargetPower lan klik SET tombol.

Langkah 10. Aktivasi Output: Nalika Aktifake ngalih tombol ing ngarep modul lan tombol SoftActive ngalih ing piranti lunak sing loro diuripake, setelan njupuk efek lan amplifier duwe output laser, lan lampu indikator LASER urip. Ing ON / OFF tombol bakal ditampilake ing abang. OutputPower ing ngawasi parameter area nuduhake saiki daya optik output nyata, CurRead nuduhake saiki pump saiki, lan LDTemp nuduhake suhu internal.

Langkah 11. Mati: Pateni dhisik Ngalih tombol ON / OFF ing sisih amplifier lan tombol SoftActive ngalih ing piranti lunak, klik ClosePort kanggo nutup port serial, lan banjur nutup piranti lunak.

Langkah 12. Parameter Memori: Mode lan Paramèter sing disetel dening piranti lunak kontrol bakal disimpen kanthi otomatis ing njero modul EDFA lan duwe fungsi daya-mati memori. Yen ora perlu ngowahi paramèter EDFA, iku ora perlu kanggo nyambung menyang komputer inang nalika nggunakake maneh.

Cathetan operasi lan Pangopènan

● Nalika miwiti, konfirmasi dhisik yen saklar daya lan tombol dipateni, banjur sambungake sumber daya. Nalika mateni, pisanan mateni ngalih tombol, lan banjur medhot sumber daya sawise output lampu indikator mati. Aja langsung mateni sumber daya nalika EDFA makarya.

● Ora dianjurake kanggo kerep masang lan copot plug output konektor serat supaya ora kontaminasi bledug, kang bisa mimpin kanggo tambah mundhut selipan utawa kobong saka pasuryan mburi konektor serat.

● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Konektor serat optik kudu ditutupi tutup bledug.

● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.

● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; nyimpen ing panggonan kang garing.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
