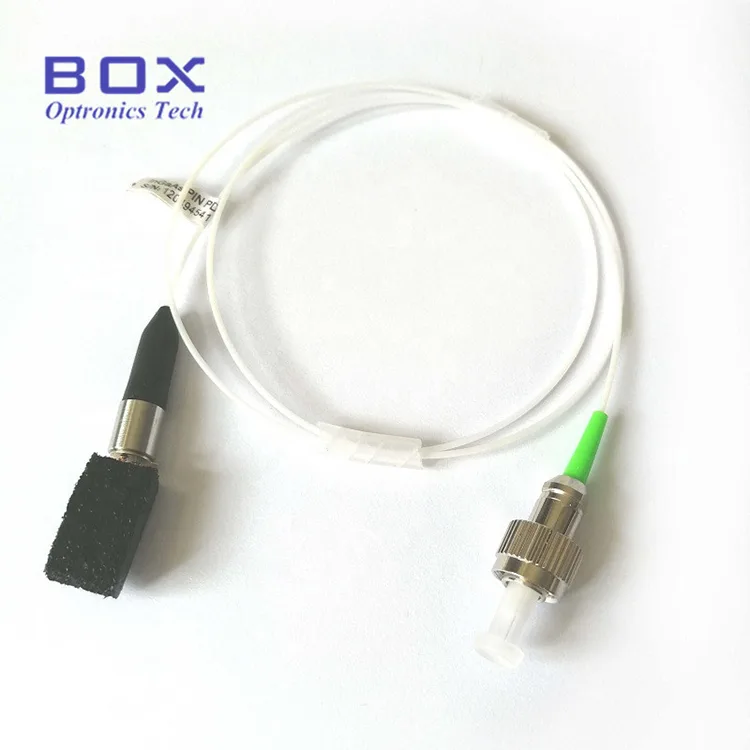

FP Coaxial Pigtail Laser Diode

Box Optronics 'FP Coaxial Pigtail Laser Diodes kasedhiya ing pirang-pirang dawa gelombang saka 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, lan 980nm. Dirancang kanggo sistem serat optik, pangukuran optik, eksperimen laboratorium, instrumentasi biomedis, lan spektroskopi, dioda laser CW iki nyedhiyakake output sing stabil, gangguan sing sithik, lan umur sing dawa. Kita ndhukung tumbas akeh lan konsultasi sampel.

Kirim Pitakonan

Deskripsi Produk

Daftar Isi

1. Pambuka FP Coaxial Pigtail Laser Diode

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi

5. Gambar Paket & Definisi PIN-OUT (Unit: mm)

6. Informasi Pesenan

7. Lembar data

8. Katentuan kutipan lan pembayaran

9. Wektu timbal

10. Quality Assurance lan Layanan Sawise-Sales

Pambuka produk-FP Coaxial Pigtail Laser Diode

FP Coaxial Pigtail Laser Diode iki minangka dioda laser Fabry-Perot mode siji, dawane gelombang 450nm, 520nm, 650nm, 660nm, 785nm, 850nm, lan 980nm kasedhiya, lan daya output 5 mW utawa 10. Konektor kasebut yaiku FC / APC utawa SC / APC. linuwih dhuwur lan umur dawa. Standar tes reliabilitas Telcordia GR-468. Dioda laser FP multi-gelombang iki nyedhiyakake solusi sing fleksibel, dipercaya, lan kinerja dhuwur kanggo macem-macem aplikasi sing katon lan cedhak-infra merah.

Spesifikasi Produk-FP Coaxial Pigtail Laser Diode

Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	440	450	460	nm
Daya output optik	PF	IF = 65mA	10	20	-	mW
Ambang saiki	ITH	CW	-	22	40	mA
Tegangan operasi	VF	CW	-	5.1	6.0	V
Operasi saiki	IF	CW	-	70	90	mA
Jinis serat	-	-	460-HP
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	510	520	530	nm
Daya output optik	PF	IF = 65mA	5.0	-	-	mW
Ambang saiki	ITH	CW	-	22	40	mA
Tegangan operasi	VF	CW	-	5.8	6.5	V
Operasi saiki	IF	CW	-	60	80	mA
Jinis serat	-	-	460-HP
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	640	650	660	nm
Daya output optik	PF	IF = 65mA	-	5	-	mW
Ambang saiki	ITH	CW	-	55	-	mA
Tegangan operasi	VF	CW	-	2.1	2.5	V
Operasi saiki	IF	CW	-	-	105	mA
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	652	660	670	nm
Daya output optik	PF	IF = 70 mA	10	-	-	mW
Ambang saiki	ITH	CW	-	40	90	mA
Tegangan operasi	VF	CW	-	2.4	3.0	V
Operasi saiki	IF	CW	-	70	120	mA
Jinis serat	-	-	630HP
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	780	790	800	nm
Daya output optik	PF	IF = 70 mA	10	-	--	mW
Ambang saiki	ITH	CW	-	30	45	mA
Tegangan operasi	VF	CW	-	1.9	2.2	V
Operasi saiki	IF	CW	-	70	120	mA
Efisiensi slope	SE	CW	1	1.1	1.2	W/A
Monitor PD	IM	-	-	0.2	0.2	mA
Jinis serat	-	-	780 HP
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	840	850	860	nm
Daya output optik	PF	IF = 60mA	10	-	-	mW
Ambang saiki	ITH	CW	-	16	20	mA
Tegangan operasi	VF	CW	-	2.1	2.3	V
Operasi saiki	IF	CW	-	45	60	mA
Efisiensi slope	SE	CW	-	0.95	-	W/A
Monitor PD	IM	-	0.05	0.13	0.5	mA
Jinis serat	-	-	780 HP
Parameter	Simbol	Kondisi Test	Min	Tipe	Maks	Unit
Dawane gelombang tengah	λC	POP = PF	965	980	990	nm
Daya output optik	PF	IF = 60mA	5	-	-	mW
Ambang saiki	ITH	CW	-	12	20	mA
Tegangan operasi	VF	CW	-	1.55	2.0	V
Operasi saiki	IF	CW	-	30	50	mA
Efisiensi slope	SE	CW	0.64	0.8	-	W/A
Monitor PD	IM	-	0.08	0.3	0.5	mA
Jinis serat	-	-	Sugeng 1060

Fitur Produk-FP Coaxial Pigtail Laser Diode

● Single mode Fabry-Perot(FP) laser diode;

● Pilihan dawa gelombang: 450–980nm;

● Coaxial serat-coupled output, operasi CW;

● linuwih dhuwur, umur dawa;

● standar test linuwih Telcordia GR-468.

Aplikasi Produk-FP Coaxial Pigtail Laser Diode

● Indikasi;

● Pena cahya;

● Printers;

● Laser laboratorium lan biomedis;

● Optical sensing.

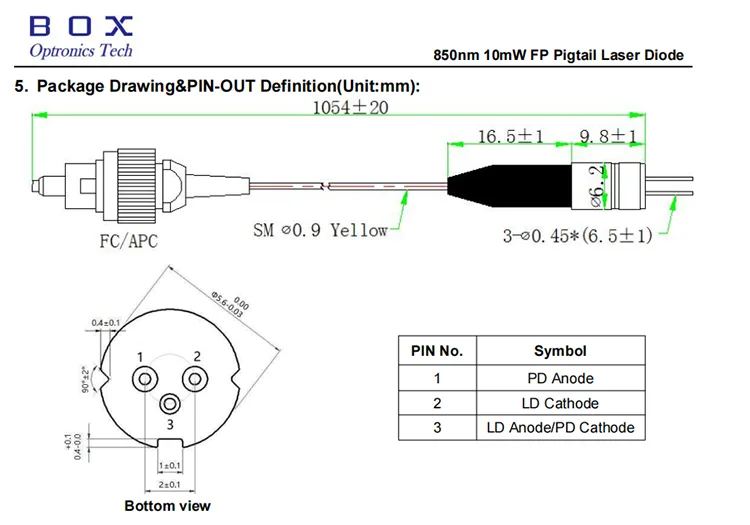

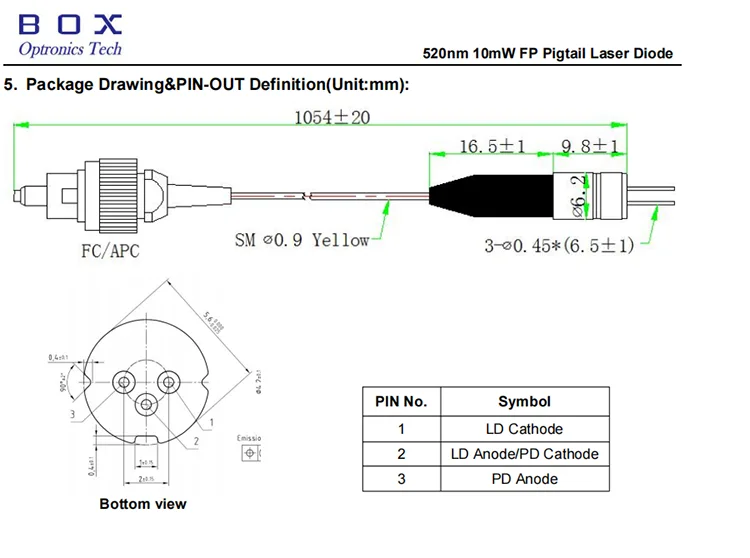

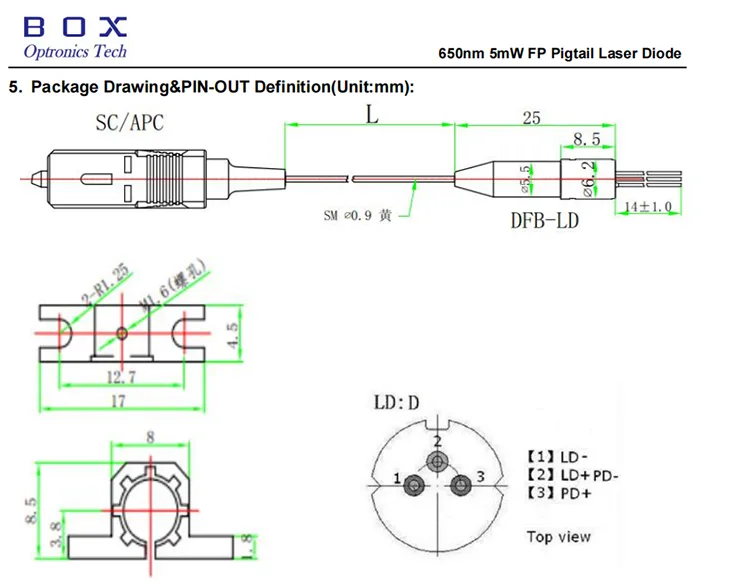

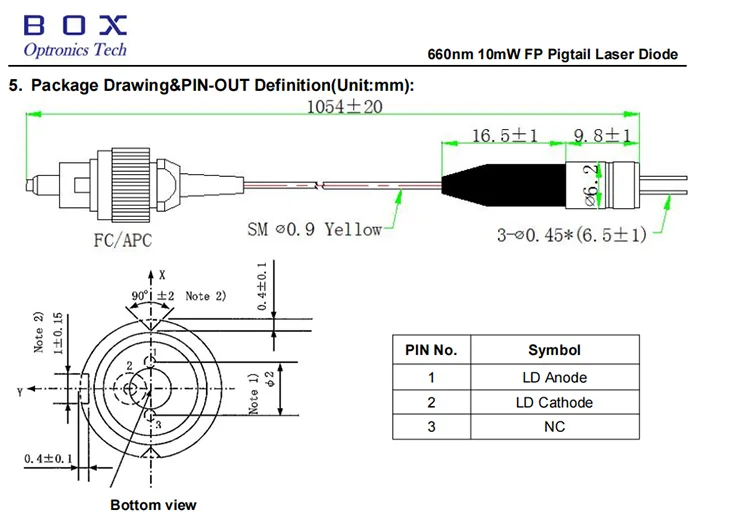

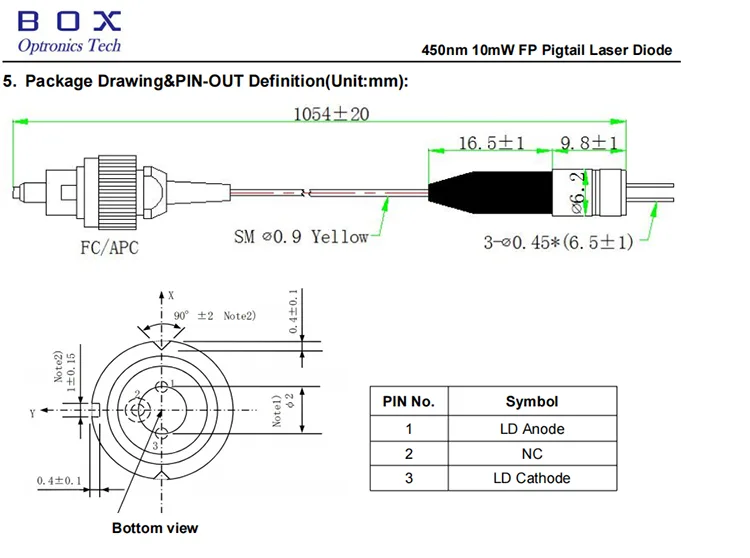

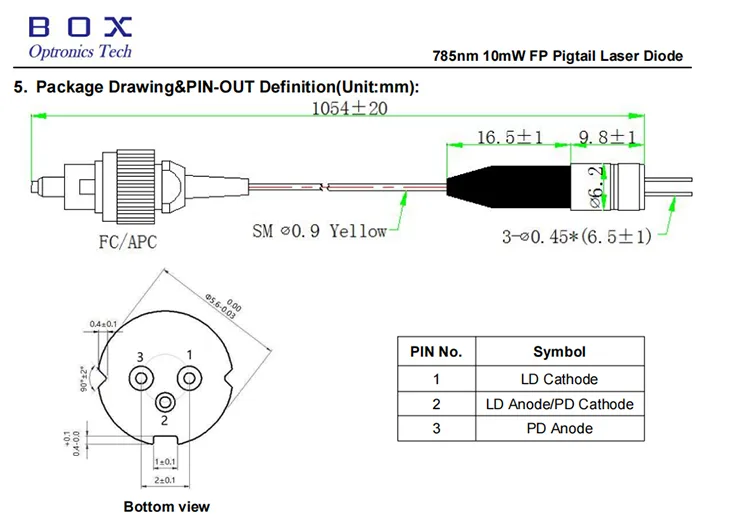

Gambar Paket & Definisi PIN-OUT (Unit: mm)-FP Coaxial Pigtail Laser Diode

Informasi pesenan-FP Coaxial Pigtail Laser Diode

BLD	-X	XX	XX	X	-XX
LD	Tipe chip	Dawane gelombang	Daya output	PIN-OUT	Konektor
Laser dioda	F: FP	450: 450nm 520: 520nm	10: 10mW Liyane	F: Tipe F	FA: FC/APC
		650: 650nm	02: 2mW 05: 5mW Liyane	D: Tipe D	FA: FC/APC SA: SC/APC Liyane
		660: 660nm 785: 785nm 850: 850nm	10: 10mW Liyane	D: Tipe D	FA: FC/APC
		980: 980nm	5: 5mw Liyane	D: Tipe D	FA: FC/APC

contone: BLD-F78510D-FA

(Informasi pesenan: FP Coaxial Pigtail Laser Diode, 785nm 10mW, tipe D pin-out, karo konektor FC/APC).

Datasheet-FP Coaxial Pigtail Laser Diode

Katentuan Pangginaan supados langkung Kutipan lan pembayaran-FP Coaxial Pigtail Laser Diode

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Lead time-FP Coaxial Pigtail Laser Diode

Produksi: sekitar 10 hari kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional: 3-5 dina kerja.

Jaminan Kualitas lan Layanan Sawise Penjualan-FP Coaxial Pigtail Laser Diode

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.

(2) Gagal amarga operasi sing ora bener dening pangguna.

(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Kerusakan utawa mundhut nalika transportasi.
