785nm FP Butterfly Laser Diode

Daftar Isi

1. Pambuka 785nm FP Butterfly Laser Diode

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

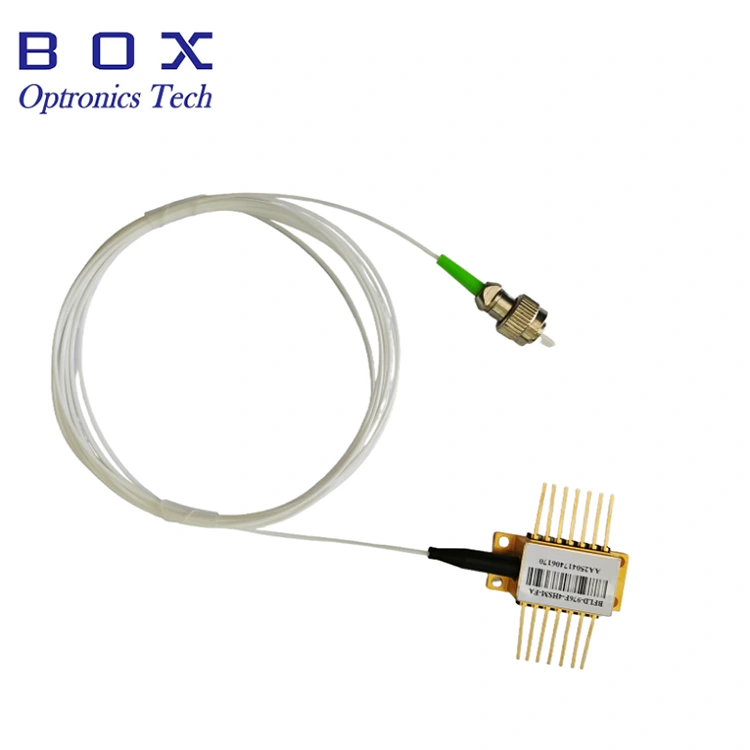

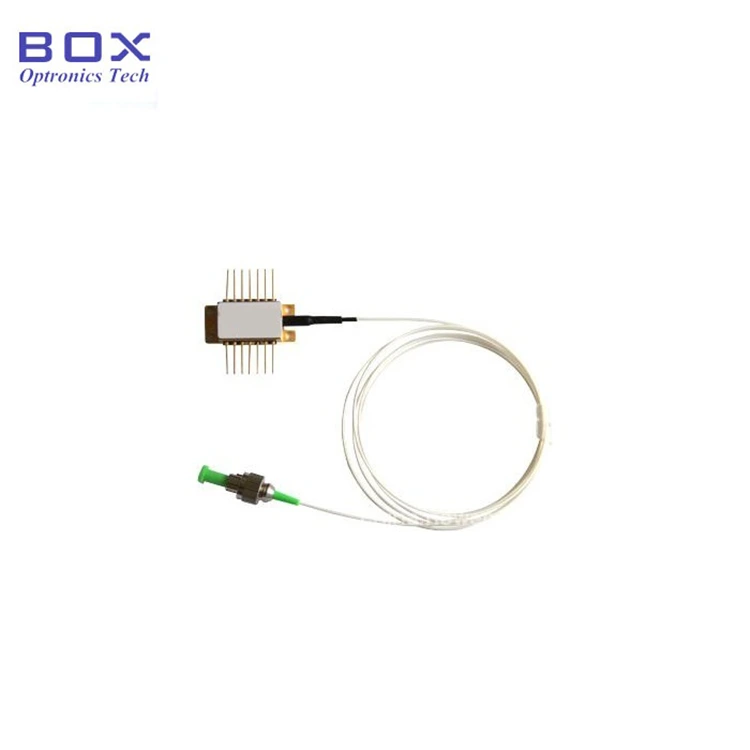

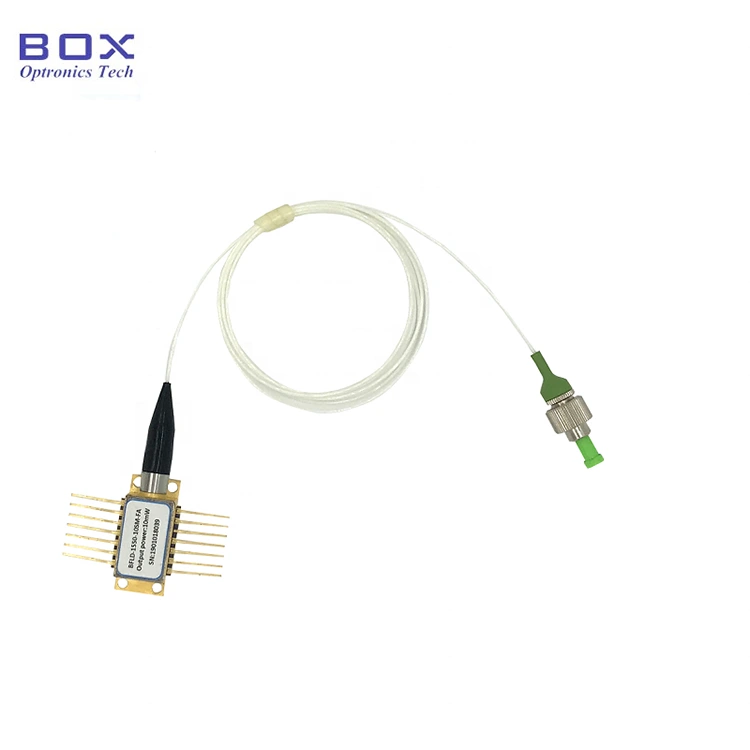

Pambuka produk

Iki minangka 785nm FP Butterfly Laser Diode, nampilake munggah daya output 30mW. Tipe serat bisa SM785-HP utawa PM780-HP, lan nggabungake TEC, monitor photodiode, lan termistor. Ing 900um tabung protèktif lan konektor FC / APC opsional. Yen pin mbutuhake soldering, suhu soldering kudu ora ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik. Paket Modul/Benchtop kanthi sirkuit driver, Daya output 50mW, kasedhiya.

produk Spesifikasi

Fitur produk

● SM785-HP utawa serat PM780-HP;

● Daya output munggah iki 30 mW;

● 14-pin Paket BTF karo TEC, termistor, lan Monitor PD.

Aplikasi Produk

● Sumber cahya;

● Fiber optic sensing sistem;

● Pangolahan bahan.

Detail Produk

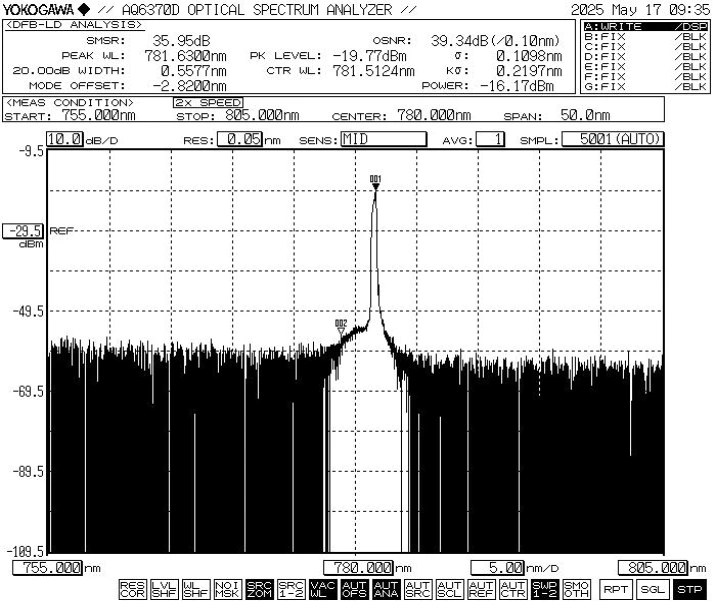

● Spektrum khas: 785nm, toleransi WL +/-10nm.

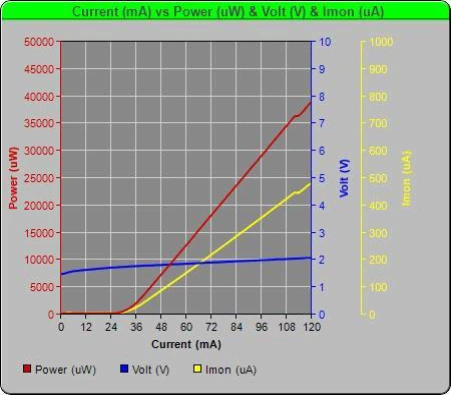

● PIV-785nm 30mW FP Butterfly Laser Diode

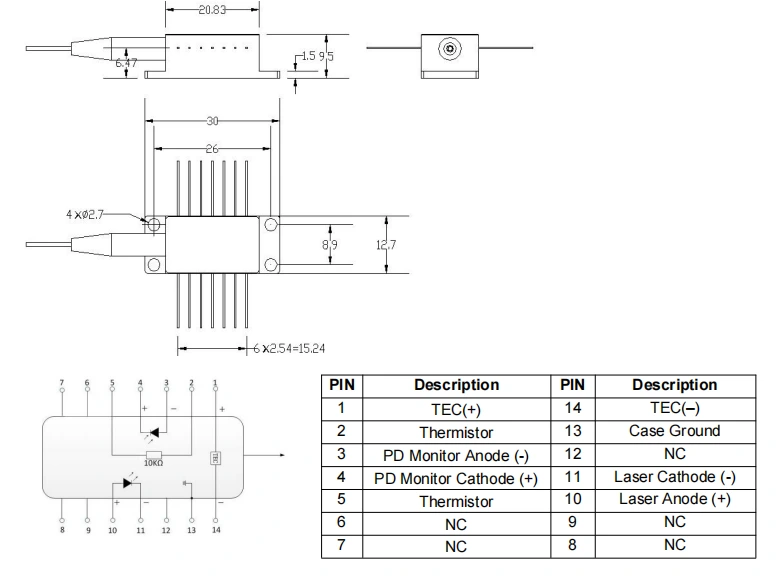

● Gambar paket&Definisi PIN-OUT(Unit:mm)-785nm FP Butterfly Dioda Laser

● Aksesoris standar

* Piranti mandiri; ora ana driver sing dibangun (paket modul karo driver sirkuit opsional).

pesenan informasi

contone: BFLD-F785-30SM-FA

(Informasi pesenan: 785nm FP Butterfly Laser Diode, output 30mW daya, serat SM Hi780, konektor FC/APC, pin pompa).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung penawaran lan pembayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi

● Bahaya Radiasi Laser: Nalika piranti ing operasi, iku emits dhuwur-intensitas sinar laser. Aja ndeleng langsung serat mburi pasuryan, amarga iki bisa nimbulaké tatu mripat.

● Perlindhungan ESD: Piranti iki elektrostatik-sensitif. Mulane, langkah-langkah perlindungan anti-statis sing ketat kudu kudu dipatuhi sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu dijupuk kanggo nyegah mundhak daya-supply, minangka gagal kanggo nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin peralatan sing tepat grounding lan nganggo tali pergelangan tangan anti-statis).

● Serat lan Penanganan Piranti:Optik serat punika rapuh. Aja narik piranti nggunakake serat. Nalika masang utawa njabut piranti saka soket sawijining, ora aplikasi meksa utawa narik ing lengen klambi ing mburi omah piranti. Kanggo piranti sing dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan sak instalasi utawa njabut.

● Pin Requirements Soldering:Yen lencana kudu soldered, suhu soldering kudu ora ngluwihi 260 ° C, lan ing wektu soldering ngirim ora ngluwihi 10 detik. Pay manungsa waé khusus kanggo ing ngisor iki: sak proses soldering, piranti kudu ing unpowered negara, lan wesi soldering kudu bener grounded.

● Operasi Power-up: Sajrone power-up proses, tau aplikasi saiki dhuwur langsung, amarga iki bisa ngrusak chip. Nanging, daya munggah piranti ing tingkat saiki cedhak batesan chip, lan banjur mboko sithik nambah saiki ing tambahan cilik nganti tingkat dikarepake wis tekan.

● Cooling lan Power-up Urutan: Sadurunge daya munggah kabeh komponen, pisanan ngaktifake adhem, banjur nerusake karo daya tambahan - munggah langkah kanggo nyegah overheating chip lan kakehan.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
