1. Pambuka saka 1310nm 80mW SLD sumber cahya dhuwur
2. Spesifikasi Teknis
3. Fitur Produk
4. Aplikasi Khas
5. Detail Produk
6. Pandhuan Operasi Aman
7. Informasi Pesenan
8. Datasheet lan testsheet
9. Katentuan kutipan lan pembayaran
10. Wektu timbal
11. Cathetan operasi lan Maintenance
12. Quality Assurance lan Layanan Sawise-Sales

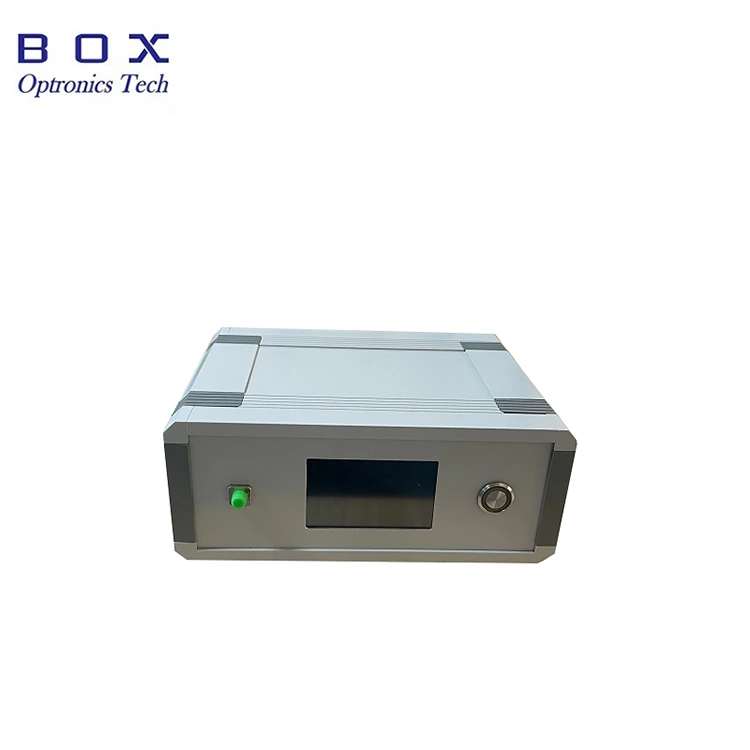

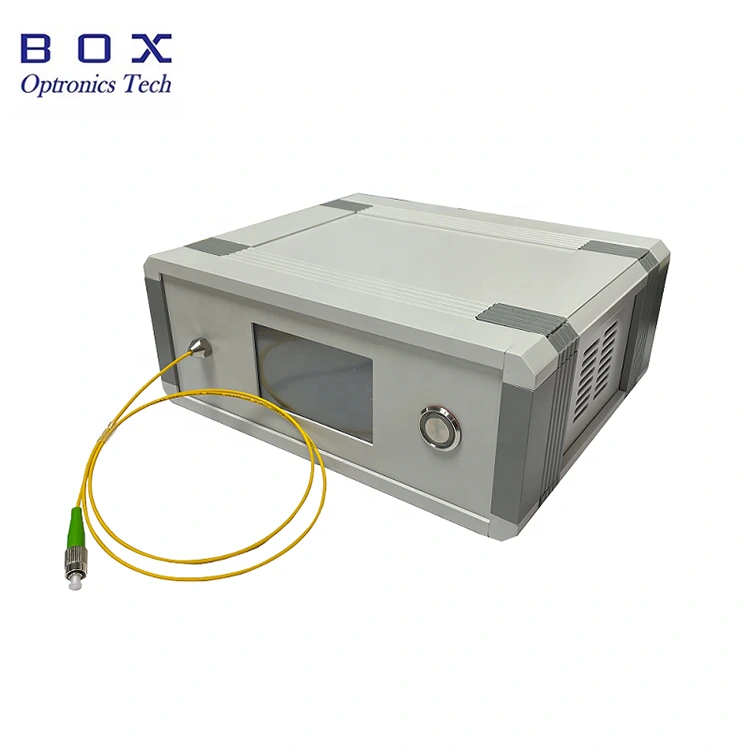

Box Optronics' 1310nm 80mW SLD High Power Light Source nggunakke chip laser semikonduktor majeng lan sirkuit terpadu darmabakti kanggo ngirim daya dhuwur, stabilitas luar biasa, lan konsumsi daya kurang. Sumber cahya iki nyedhiyakake daya output paling sethithik 80 mW (kanthi nilai khas 100 mW), ditambah liwat serat siji-mode utawa polarisasi. Dilengkapi antarmuka layar demek sing ngidini kanggo nyetel sumber cahya saiki lan output daya.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
1310 |
±20 |
|
daya output |
mW |
Min. 80, Tipe. 100 |
Bisa disesuaikan |
|
Isolator optik |
dB |
karo |
|
|
Stabilitas jangka pendek |
dB |
≤±0.02/15 min |
|
|
Stabilitas jangka panjang |
dB |
≤±0,05/8 jam |
|
|
Konektor serat |
- |
FC/APC |
|
|
Jinis serat |
- |
SMF-28e / Serat PM |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
125(W)×150(D)×20(H) |
Modul |
||
|
Input daya |
V |
AC 110 ~ 240 V |
Benchtop |
|
DC 5V/4A |
Modul |
||
|
Antarmuka komunikasi |
- |
DB9 wadon (RS232) |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● Daya dhuwur: min.80mW, typ.100mW.
● Daya lan spektral stabil;
● LCD demek, gampang operate;
● Serat SMF-28e/ PM.
● Fiberopticsensing;
● testing mundhut selipan komponen pasif;
● Pencitraan medis / biologis jero.

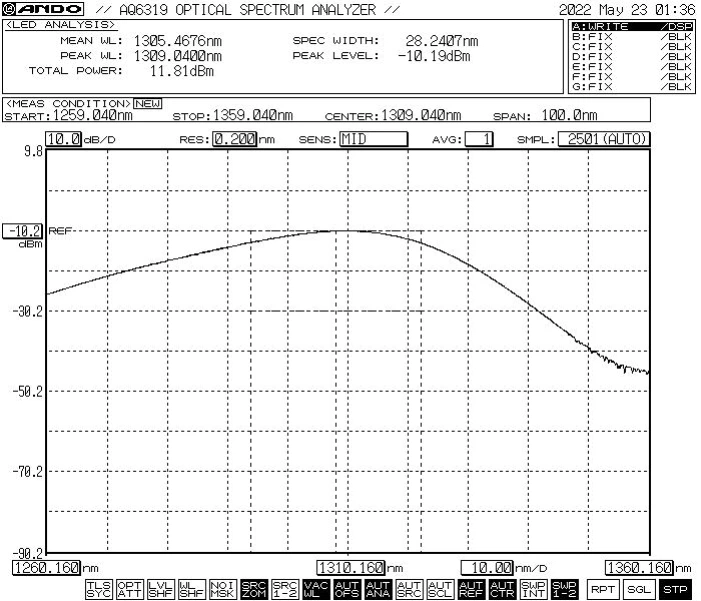

● Spektrum khas

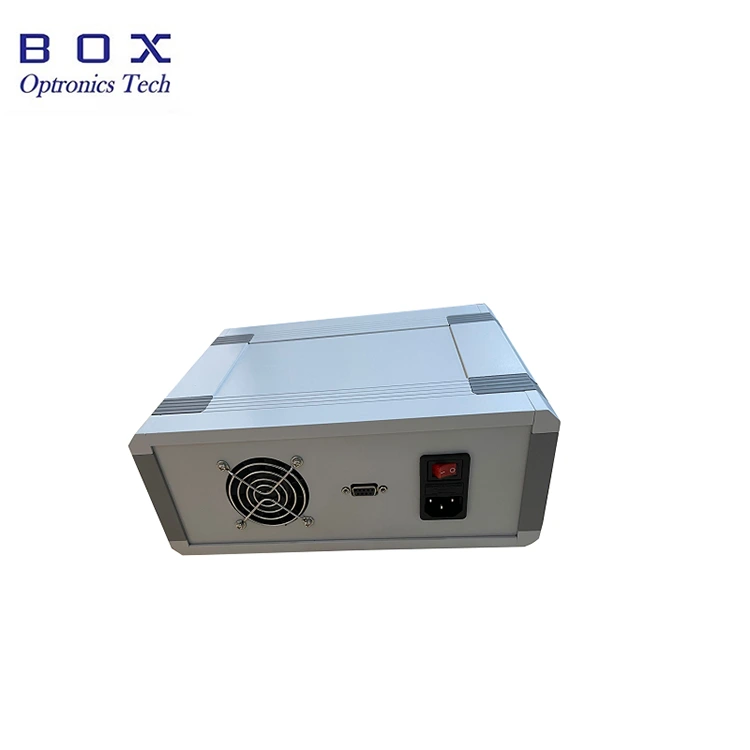

● Rear View: karo cooling penggemar, antarmuka komunikasi, ngalih daya, port daya.

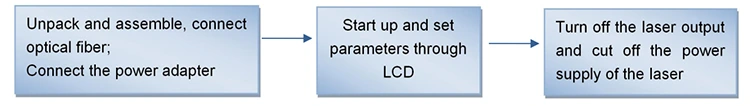

Langkah 1. Opening lan assembling:
Priksa manawa aksesoris lengkap sadurunge dipasang.
Langkah 2. Sambungake sumber daya:
Lebokake kabel daya menyang soket kabel daya saka backplane sasis lan sambungake sumber daya.
Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4. Nguripake sumber cahya:

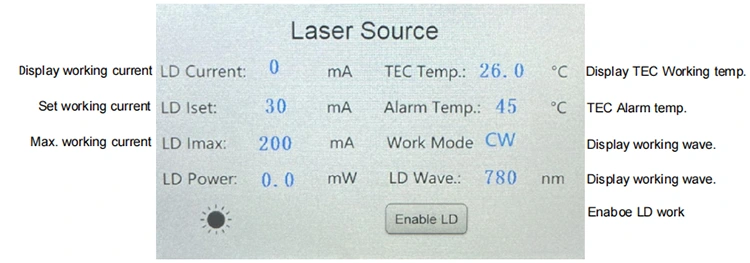

Nguripake saklar daya ing mburi. Cathetan: ing wektu iki, nilai arus lan daya sing bisa digunakake minangka parameter sing disetel nalika mati pungkasan. Yen sampeyan pengin nyetel, sampeyan bisa nutul lan ngowahi liwat layar LCD. Sawise nyetel arus kerja sing cocog, aktifake output laser liwat saklar "Aktifake LD".
Langkah 5. mateni
Sawise digunakake, mateni panel ngarep "aktifake LD" kanggo mateni output laser lan mateni saklar daya, copot kabel daya.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
sumber cahya SLD |
1310:1310nm |
80: 80mW 1H: 100mW |
SM: serat SM PM: serat PM |
FA: FC/APC SA:SC/APC Liyane |
M: Modul B: Bangku |
contone: BSLD-1310-1HSM-FA-B
(Informasi pesenan: 1310nm 100mW SLD sumber cahya dhuwur, karo serat SM, konektor FC/APC, paket Benchtop).
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL/ UPS/ FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh udakara 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika miwiti, konfirmasi dhisik yen saklar daya lan saklar tombol mati, banjur sambungake sumber daya. Nalika mateni, konfirmasi dhisik saklar mateni LD, banjur mateni saklar tombol, banjur copot sumber daya. Aja mateni sumber daya langsung nalika peralatan digunakake.
● Sadurunge nyambungake konektor serat optik, ngilangke karo kertas mirror bledug-free, lan manawa kanggo kerjo bareng karo detektor pasuryan mburi serat optik kanggo mirsani. Sawise konfirmasi reresik, sambungake liwat flange; pasuryan mburi konektor serat optik bisa diobong nalika laser disambungake. Nalika nyambungake flange, sampeyan kudu mesthekake yen ora ana operasi sing entheng. Yen ora dienggo, tutup tutup bledug konektor serat optik.
● Supaya ora kobong pasuryan mburi konektor serat optik karo bledug, aja kerep plug lan copot konektor serat optik ing panel ngarep.
● Mangga mbayar manungsa waé kanggo Kelembapan resistance lan sijine iku ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Produk rusak utawa rusak amarga faktor alam utawa efek lingkungan (kejut listrik, bledug);
(2) Prodhuk rusak amarga operasi non-standar pangguna;
(3) Produk kasebut nduweni karusakan gawean manungsa sing jelas;
(4) Produk dibongkar, diowahi utawa didandani tanpa wewenang saka perusahaan;
(5) Stiker label garansi omah sumber cahya diowahi utawa ora lengkap;
(6) Prodhuk rusak utawa ilang sajrone transportasi.
