840nm 10mW 35nm BW SLD Diode

Daftar Isi

1. Pambuka Dioda SLD 840nm 10mW 35nm BW

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Tuladha packing

6. Informasi Pesenan

7. Datasheet lan testsheet

8. Katentuan kutipan lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Quality Assurance lan Layanan Sawise-Sales

Pambuka produk

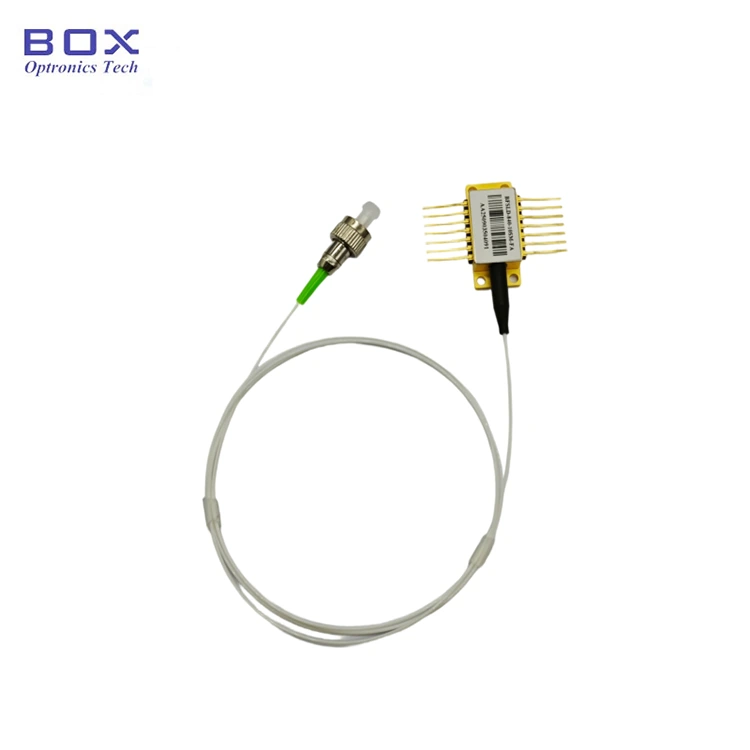

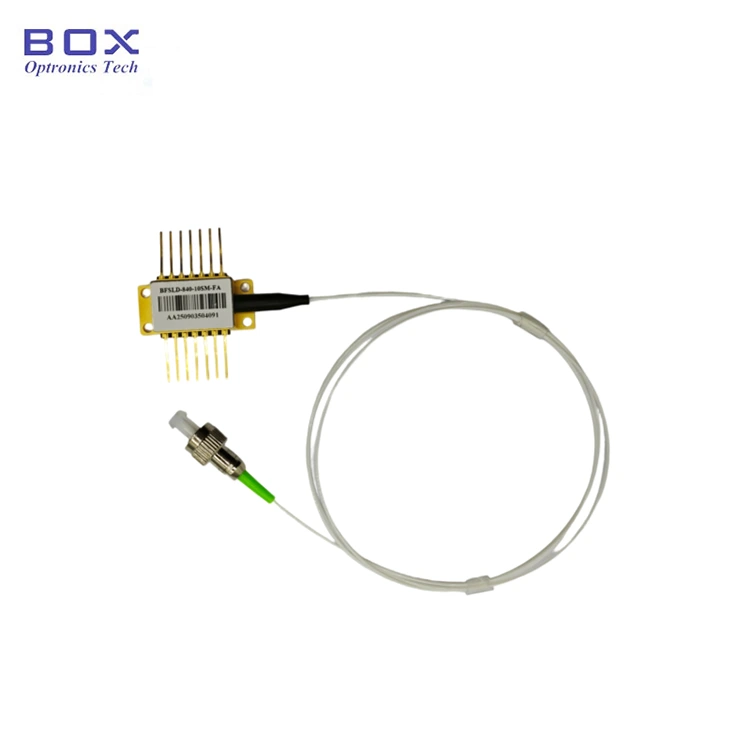

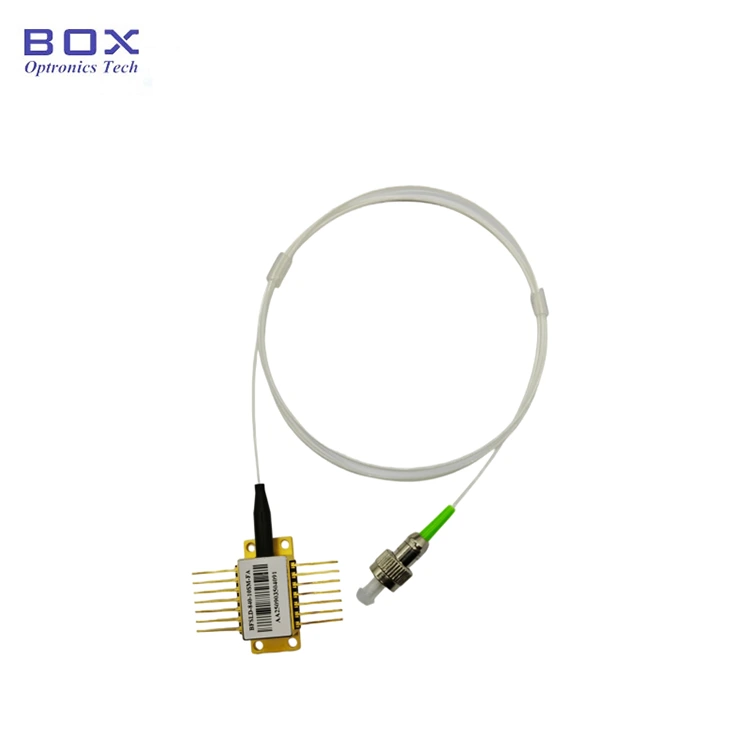

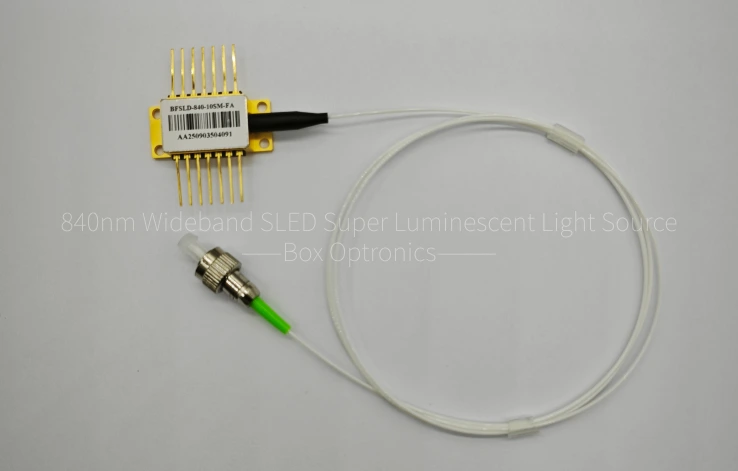

Iki minangka dioda super luminescent SLED wideband 840nm kanthi paket kupu-kupu 14-pin. Iki nduweni daya output nganti 10mW, bandwidth 3dB luwih saka 35nm, lan nggabungake TEC lan termistor kanggo spektrum sing stabil lan lancar. Cocog kanggo tomografi koherensi optik (OCT). Yen pin mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ora kudu ngluwihi 10 detik.

Spesifikasi Produk

Fitur produk

● serat SM utawa pigtail serat PM;

● Daya output dhuwur nganti 10mW;

● 14-pin paket BTF karo TEC.

Aplikasi Produk

● Giroskop serat optik;

● Laboratorium sumber cahya wideband lan tes optik;

● tomografi koherensi optik (OCT) lan peralatan pencitraan medis.

Detail Produk

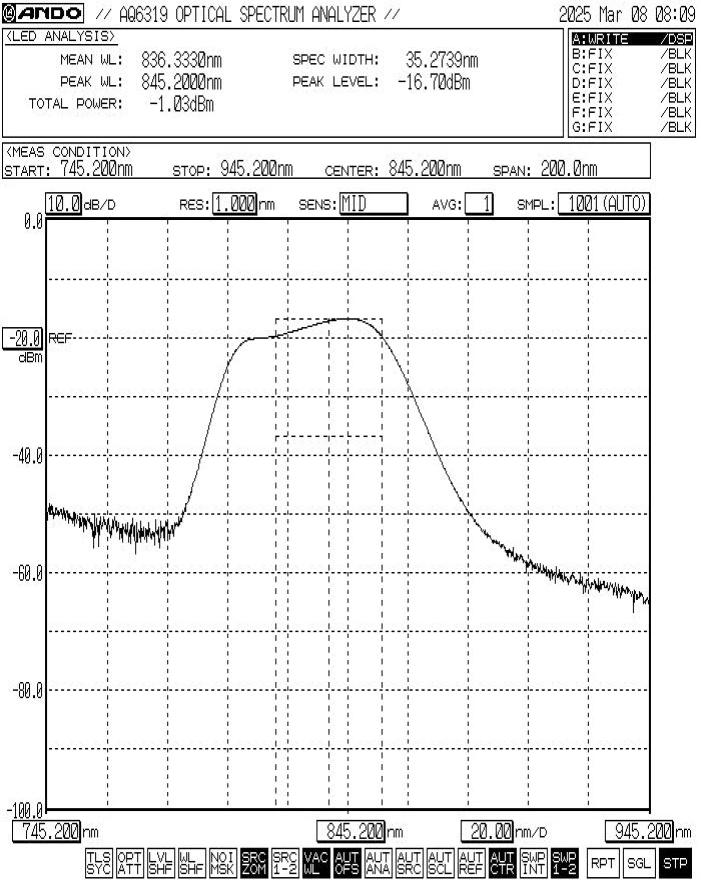

● Spektrum khas: -3dB Bandwidth Min.30nm / Typ.35nm

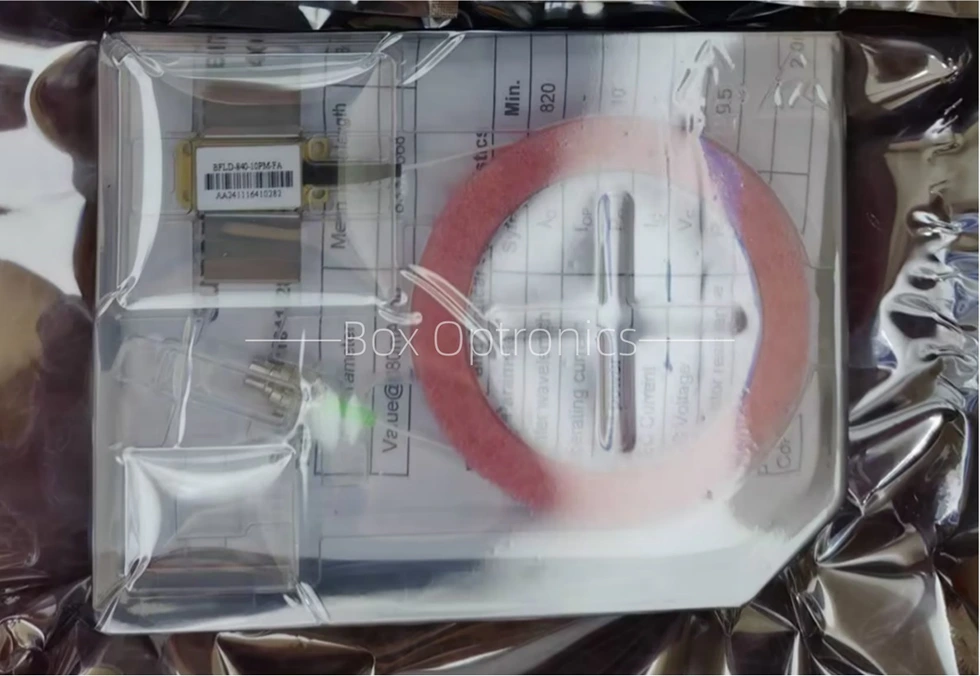

● Tuladha packing

Piranti mandiri; ora ana driver sing dibangun (opsional driver eksternal).

Informasi pesenan

contone: BFSLD-840-103SM-FA

(Informasi pesenan: 840nm 10mW 35nm BW SLD Diode, paket kupu-kupu, khas -3dB bandwidth 35nnm, kanthi serat SM, konektor FC/APC).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung penawaran lan pembayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; aja ndeleng langsung menyang pasuryan mburi serat, amarga bisa nyebabake ciloko mripat.

● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah lonjakan pasokan listrik, amarga gagal nindakake bisa nyebabake karusakan permanen ing piranti kasebut (contone, njamin grounding peralatan sing tepat lan nganggo tali pergelangan tangan anti-statis).

● Verifikasi stabilitas sirkuit operasi produk kanggo nyegah karusakan sing disebabake arus pulsa.

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja meksa utawa narik lengen klambi sing ana ing mburi omah piranti. Kanggo piranti sing dilengkapi konektor, priksa manawa piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering kudu ora ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik. Perhatian khusus kudu dibayar ing ngisor iki: sajrone proses soldering, piranti kasebut kudu ana ing kahanan sing ora ana daya, lan wesi solder kudu digarap kanthi bener.

● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing datasheet. Parameter kunci—kalebu Ith (Arus Ambang), Iop max (Arus Operasi Maksimum), Vop max (Tegangan Operasi Maksimum), lan λc (Dawa Gelombang Tengah)—kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nyebabake karusakan permanen ing piranti.

Jaminan Kualitas lan Layanan Sawise Penjualan

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
