840nm 10mW 40nm SLD Broadband Sumber cahya

Daftar Isi

1. Pambuka Sumber Cahaya Broadband SLD 840nm 10mW 40nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Detail Produk

6. Pandhuan Operasi Aman

7. Informasi Pesenan

8. Datasheet lan testsheet

9. Katentuan kutipan lan pembayaran

10. Wektu timbal

11. Cathetan operasi lan Maintenance

12. Quality Assurance lan Layanan Sawise-Sales

Pambuka produk-840nm 10mW 40nm SLD Broadband Sumber cahya

Iki minangka Sumber Cahaya Broadband SLD 840nm 10mW 40nm sing nggunakake teknologi dioda superluminescent, kanthi daya output luwih saka 10mW, bandwidth -3dB luwih saka 40nm, spektrum datar, riak rendah, lan stabilitas jangka panjang sing apik banget.

Ndhukung benchtop layar demek lan konfigurasi modular kanthi antarmuka komunikasi RS-485 lan piranti lunak ngawasi kanggo integrasi sistem. Cocog kanggo sensing serat lan pencitraan medis. Mangga tansah nyambung / medhot serat tanpa daya kanggo ngindhari kobong mburi.

Spesifikasi Produk-840nm 10mW 40nm SLD Broadband Light Source

Fitur Produk-840nm 10mW 40nm SLD Broadband Light Source

ripple spektral kurang; l

Spektrum datar;

DB9 Female(RS485) komunikasi kanggo integrasi sing gampang;

Daya output sing disesuaikan lan jinis serat.

Aplikasi Produk-840nm 10mW 40nm SLD Broadband Light Source

sensing serat optik;

Pencitraan medis;

tomografi koherensi optik (OCT).

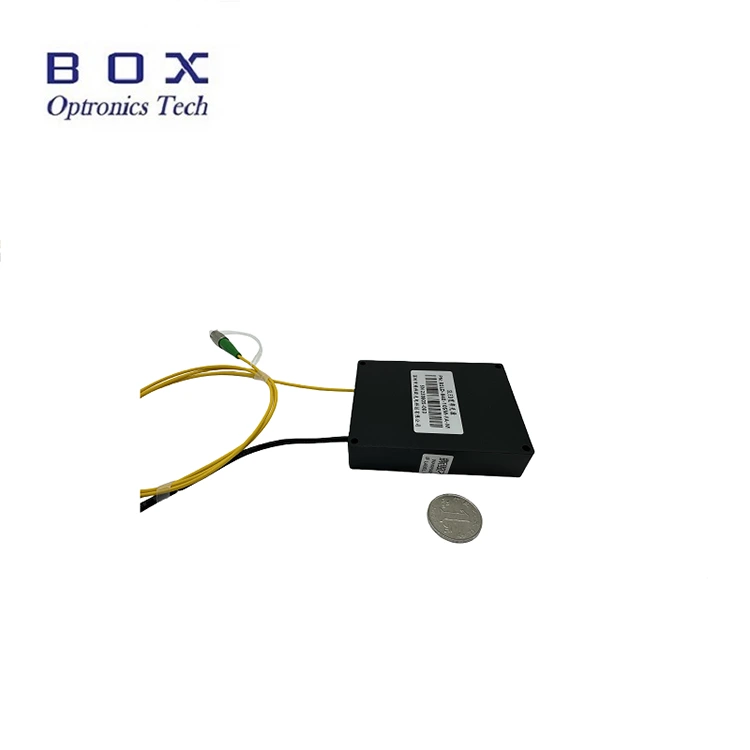

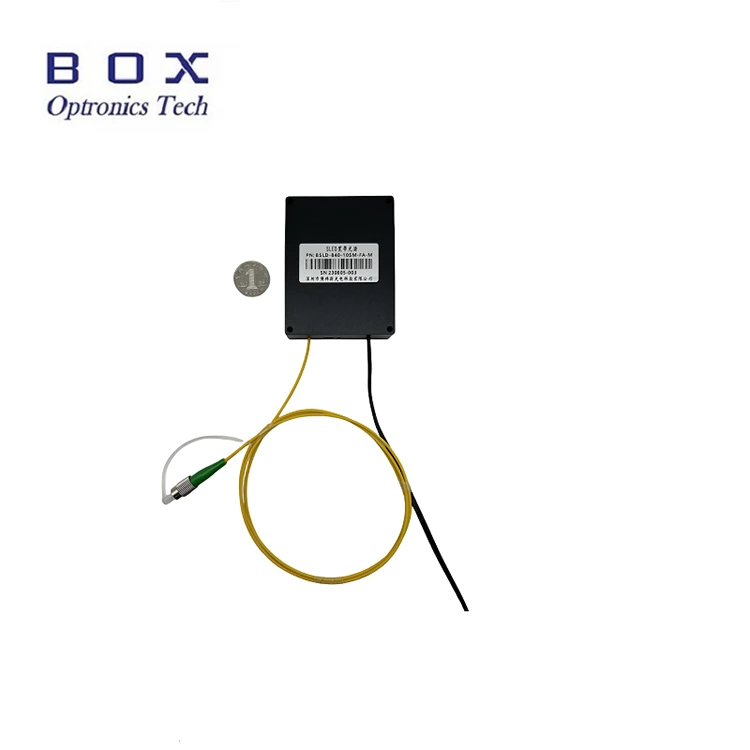

Detail Produk-840nm 10mW 40nm SLD Broadband Light Source

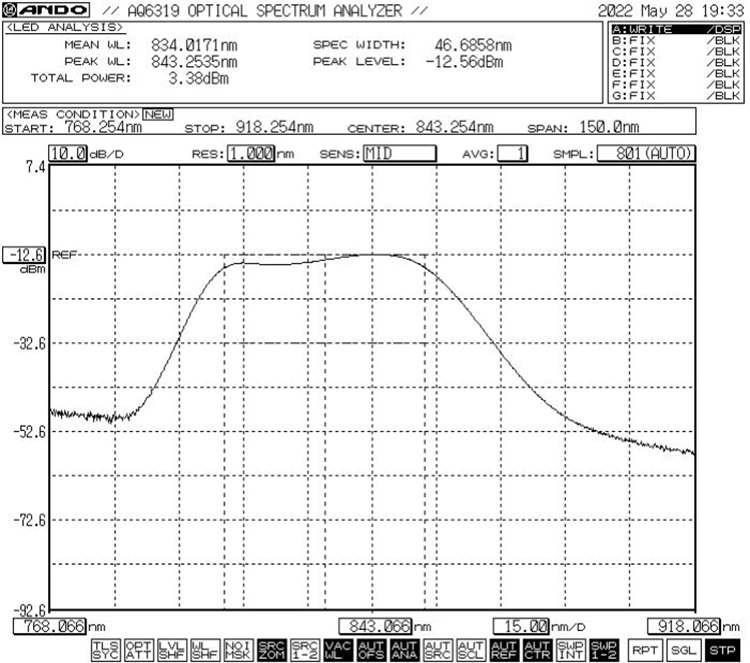

Spektrum khas: -3dB Bandwidth Min.40nm / Typ.45nm

Ukuran (mm)

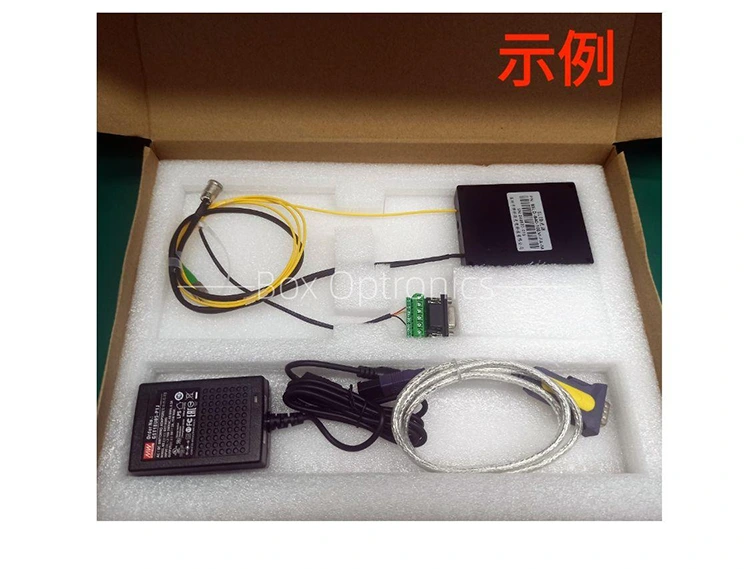

Aksesoris Standar

Langkah Operasi-840nm 10mW 40nm SLD Broadband Light Source

Langkah 1. Mbukak kemasan: Sadurunge perakitan, priksa manawa kabeh aksesoris lengkap, kalebu modul sumber lampu SLED, kabel data USB, kabel port ijo, adaptor daya, laporan tes, lsp.

Langkah 2. Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)

Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.

Setp4. Sambungake menyang komputer host: Gunakake Kabel Port Ijo lan Kabel Data USB-RS485 DB9 kanggo nyambungake Sumber Cahya Broadband SLD 840nm 10mW 40nm SLD lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

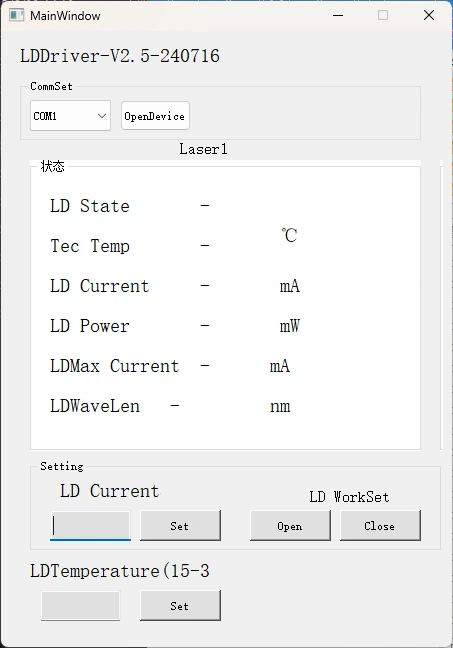

Langkah 5. Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD lan suhu LD saka 840nm 10mW 40nm SLD Broadband Light Source. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)

Langkah 6. Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.

Informasi pesenan-840nm 10mW 40nm SLD Broadband Light Source

contone: BSLD-840-104SM-FA-M

(Informasi pesenan: 840nm 10mW 40nm SLD Broadband Light Source, kanthi serat SM Hi780, konektor FC/APC, paket modul, catu daya 5VDC).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet-840nm 10mW 40nm SLD Broadband Light Source

Lembar data

Testsheet

Katentuan Pangginaan supados langkung kutipan lan pambayaran-840nm 10mW 40nm SLD Broadband Light Source

Ketentuan kutipan

(1) EXW:

Yen sampeyan duwe akun DHL/ UPS/ FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.

(3) Liyane

Katentuan pembayaran

PayPal lan T / T kasedhiya.

Lead time-840nm 10mW 40nm SLD Broadband Light Source

Produksi: 10 dina kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional: 3-5 dina kerja.

Cathetan Operasi lan Pangopènan-840nm 10mW 40nm SLD Broadband Sumber Cahya

Ora dianjurake kanggo kerep masang utawa mbusak konektor serat optik ing output ends, kanggo nyegah kontaminasi bledug-kang bisa mimpin kanggo tambah mundhut selipan-utawa kobong saka konektor serat pasuryan mburi.

Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo detektor rai mburi serat sadurunge disambungake. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Konektor serat optik kudu ditutupi tutup bledug.

Yen serat output kudu disambungake menyang serat liyane, disaranake nggunakake splicer fusi.

Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.

Jaminan Kualitas lan Layanan Sawise Penjualan-840nm 10mW 40nm SLD Broadband Light Source

Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

Pengecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.

(2) Gagal amarga operasi sing ora bener dening pangguna.

(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Kerusakan utawa mundhut nalika transportasi.
