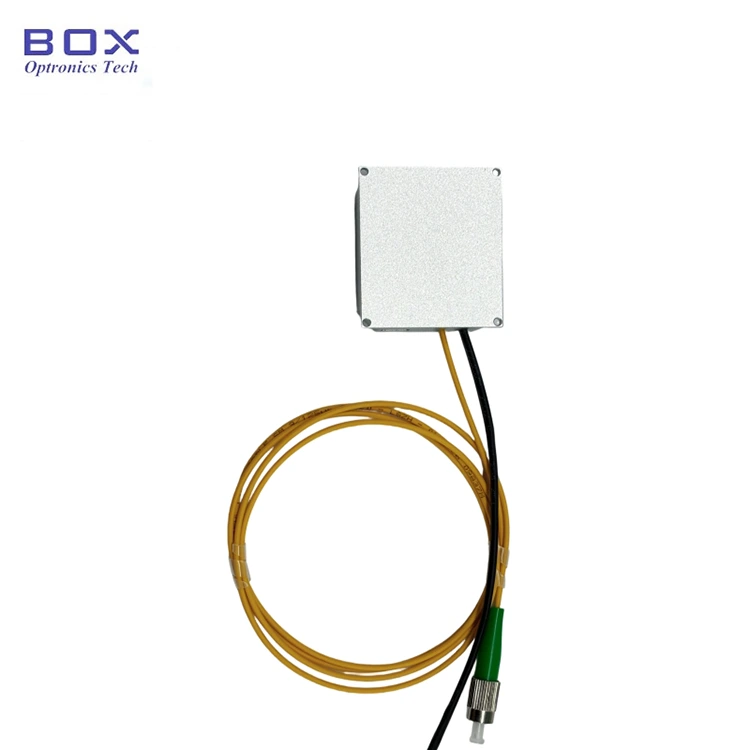

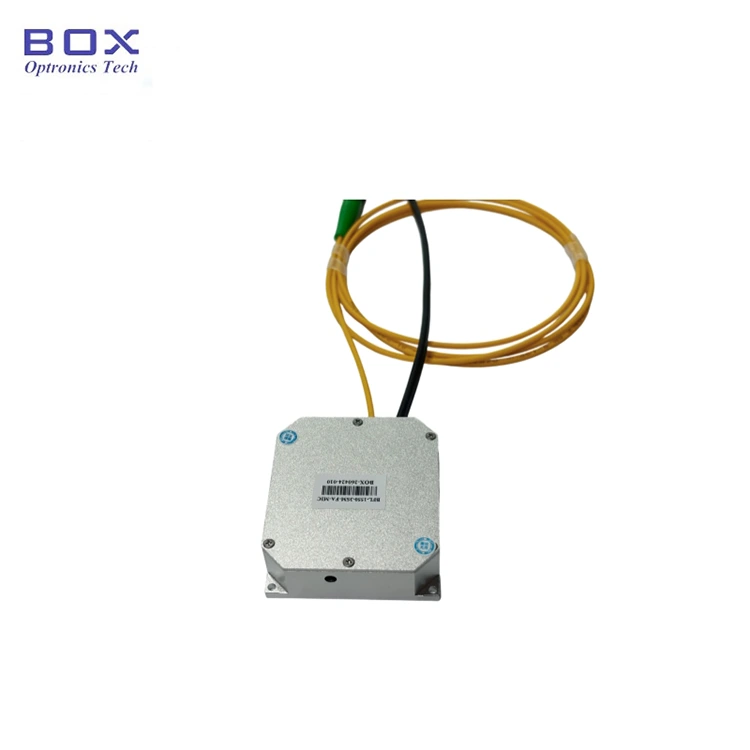

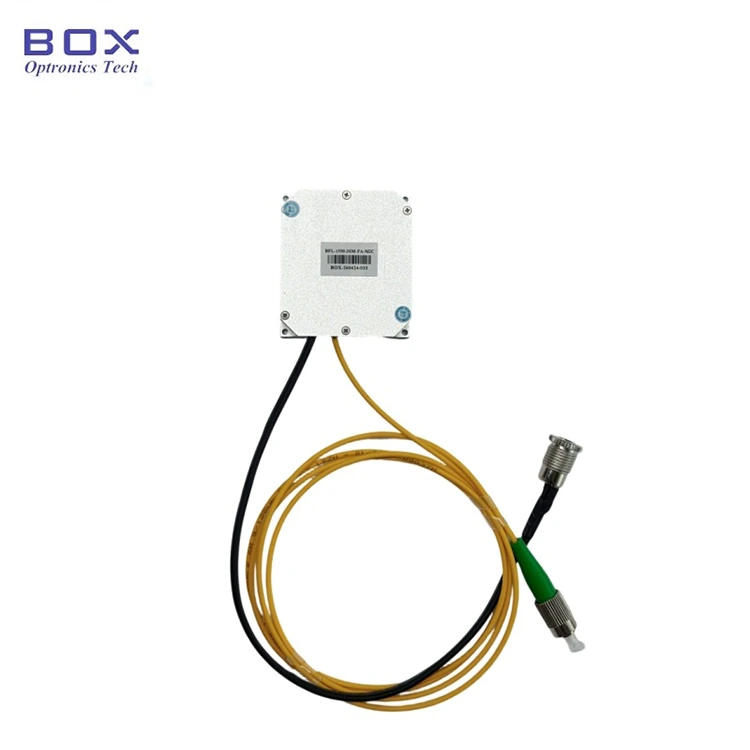

Iki minangka 1550nm SLD Broadband Light Source Micro-Modul sing nggunakake teknologi dioda superluminescent, kanthi daya output 3mW lan 10mW opsional, bandwidth -3dB liwat 30nm, spektrum datar, riak rendah, lan stabilitas jangka panjang sing apik banget. serat SM lan serat PM kasedhiya. Ndhukung antarmuka komunikasi RS485 lan piranti lunak ngawasi kanggo integrasi sistem. Ukuran kompak mung 46.6x51.6x15mm.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
|
Dawane gelombang operasi |
nm |
1550 |
±20 |
|
|
daya output |
mW |
>3 |
> 10 |
|
|
- Bandwidth 3dB |
nm |
> 30 |
|
|
|
Stabilitas jangka pendek |
dB |
≤±0.02/15 min |
|
|
|
Stabilitas jangka panjang |
dB |
≤±0,05/8 jam |
|
|
|
Isolator optik |
dB |
tanpa |
Modul |
|
|
Serat pigtail |
- |
SMF-28e/PM1550 |
FC/APC |
|
|
Antarmuka komunikasi |
- |
DB9 wadon (RS485) |
Modul |
|
|
sumber daya |
- |
5VDC, <15W |
Modul |
|
|
ukuran |
mm |
46.6(W)×51.6(D)×15(H) |
Modul |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
|
Kelembapan operasi |
% |
0~70% |
|
|
● Ukuran cilik; l
● Spektrum amba;
● riak spektral kurang;
● Komunikasi DB9 Female(RS485) kanggo integrasi sing gampang.
● Tomography koherensi optik (OCT);
● Pencitraan medis;
● Fiber opticgyroscope (FOG).

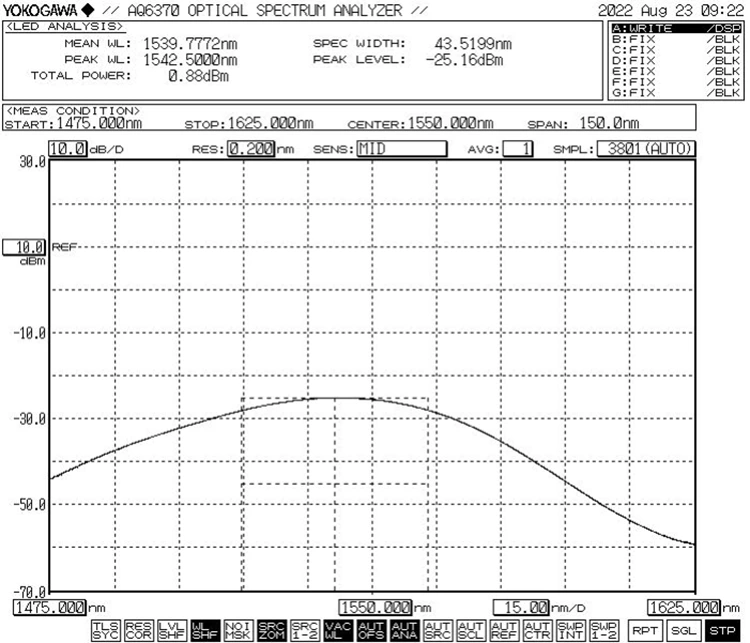

● Spektrum khas: -3dB Bandwidth Min.30nm

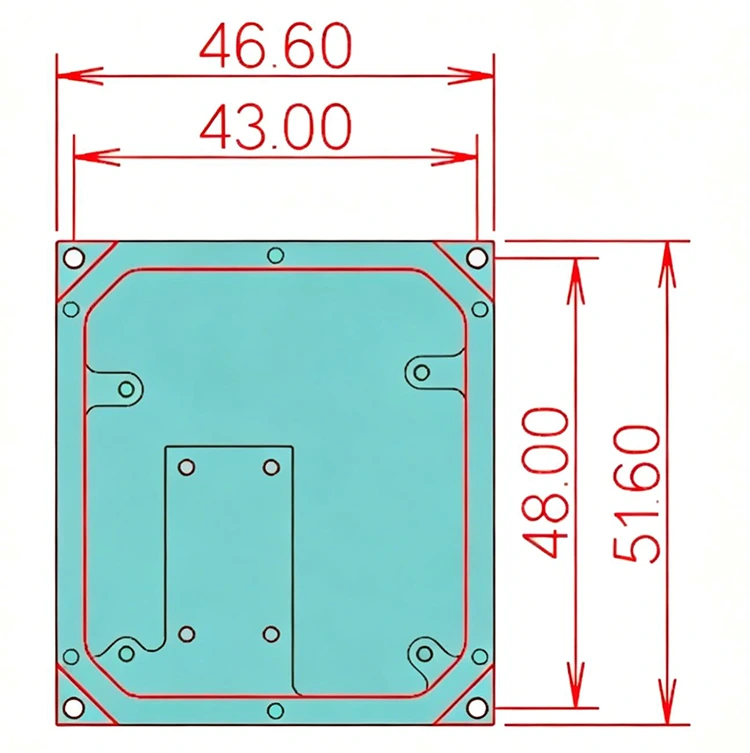

● Ukuran (mm): 46,6 (W) × 51,6 (D) × 15 (H)
Langkah 1. Mbukak kemasan: Sadurunge ngrakit, priksa manawa kabeh aksesoris wis lengkap.
Langkah 2. Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)
Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4. Sambungake menyang komputer host: Gunakake Kabel Port Ijo lan Kabel Data USB-RS485 DB9 kanggo nyambungake Modul Mikro Sumber Cahaya Broadband SLD 1550nm lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.
Langkah 5. Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD lan suhu LD saka 1550nm SLD Broadband Light Source Micro-Module. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)
Langkah 6. Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
|
BSLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Sumber cahya SLD |
1550:1550nm |
03:03mW 10:10mW |
SM:SMF-28e PM: PM1550 |
FA: FC/APC Liyane |
MIC: Modul Mikro |
contone: BSLD-1550-10SM-FA-MIC
(Informasi pesenan: 1550nm SLD Broadband Light Source Micro-Module, daya output 10mW, kanthi serat SMF-28e, konektor FC/APC).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL/ UPS/ FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Produksi: 10-15 hari kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional: 3-5 dina kerja.
● Konektor serat sing resik kanthi ngilangke tanpa lint lan mriksa nganggo detektor rai mburi serat sadurunge sambungan. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Konektor serat optik kudu ditutupi tutup bledug.
● Yen serat output kudu disambungake menyang serat liyane, dianjurake kanggo nggunakake splicer fusi.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.

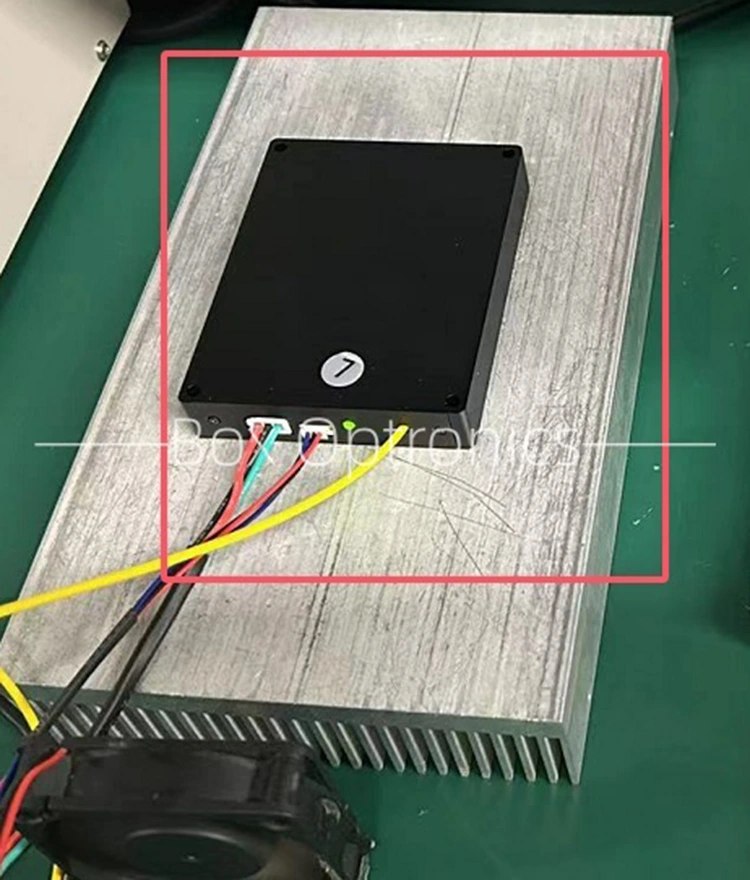

● Nalika nggunakake long-term, sijine iku ing sink panas.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.
(2) Gagal amarga operasi sing ora bener dening pangguna.
(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Kerusakan utawa mundhut nalika transportasi.
