1. Pambuka saka 840nm 20mW SLED Broadband Light Source
2. Spesifikasi Teknis
3. Fitur Produk
4. Aplikasi Khas
5. Aksesoris standar
6. Pandhuan Operasi Aman
7. Informasi Pesenan
8. Datasheet lan testsheet
9. Katentuan kutipan lan pembayaran
10. Wektu timbal
11. Cathetan operasi lan Maintenance
12. Quality Assurance lan Layanan Sawise-Sales

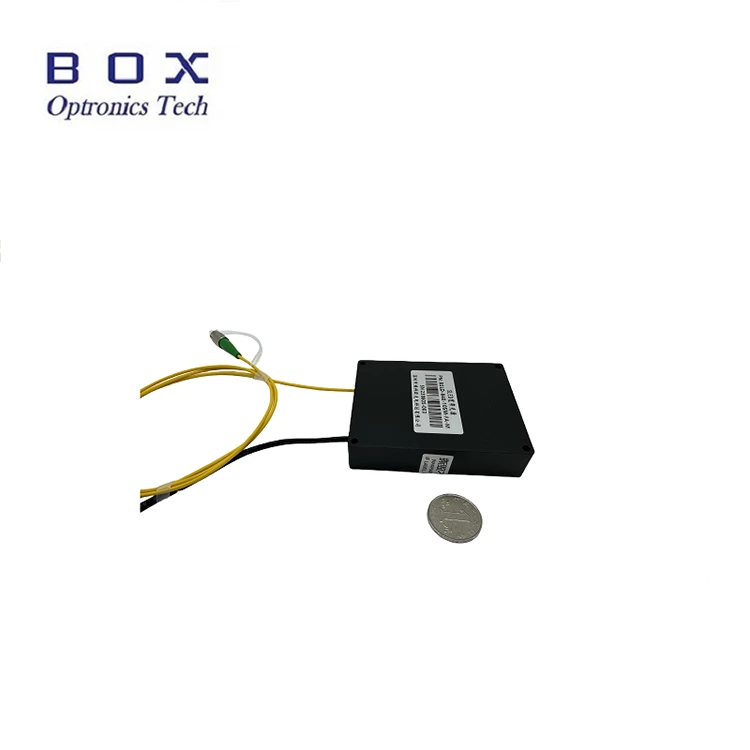

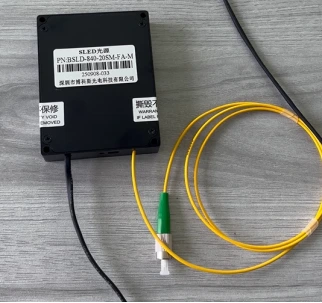

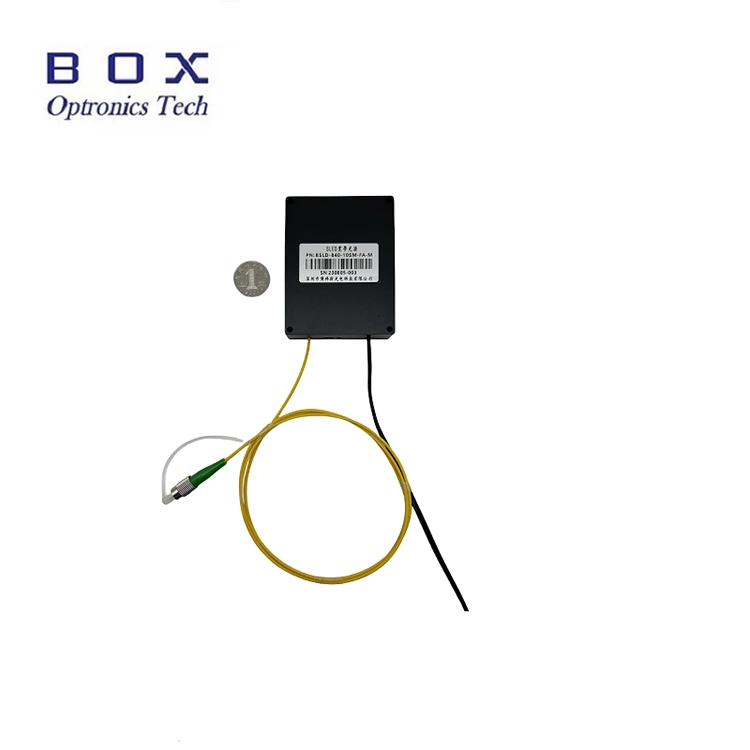

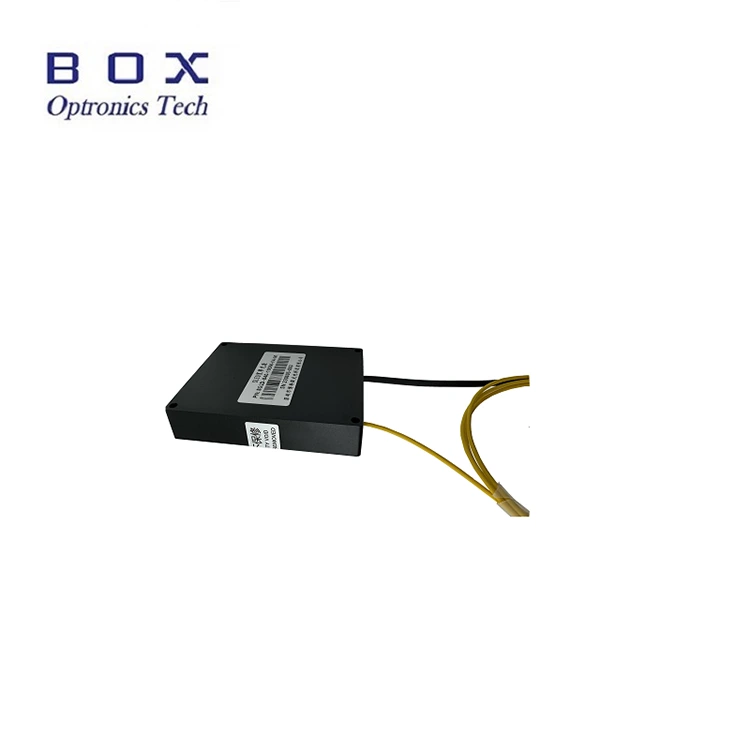

Iki minangka sumber cahya broadband SLED 840nm 20mW sing nggunakake teknologi dioda superluminescent, kanthi daya output luwih saka 20mW, bandwidth -3dB luwih saka 45nm, spektrum datar, ripple kurang lan stabilitas jangka panjang sing apik banget. Ndhukung konfigurasi benchtop lan modular kanthi antarmuka komunikasi lan piranti lunak ngawasi kanggo integrasi industri lan medis. Cocog kanggo OCT industri, sensing serat, lan pencitraan medis. Mangga gunakake kanthi voltase sing dirating, kontrol suhu lan kelembapan, mesthekake boros panas sing apik, supaya ora kakehan lan kontaminasi.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
840 |
±20 |
|
daya output |
mW |
Min.20 |
840nm |
|
- Bandwidth 3dB |
nm |
Min.45 / Tipe48 |
|
|
Stabilitas jangka pendek |
dB |
≤±0.02/15 min |
|
|
Stabilitas jangka panjang |
dB |
≤±0,05/8 jam |
|
|
Isolator optik |
dB |
tanpa |
Modul |
|
Serat pigtail |
- |
CS780 |
FC/APC |
|
Antarmuka komunikasi |
- |
Layar tutul/DB9 Female (RS485) |
Benchtop |
|
- |
DB9 wadon (RS485) |
Modul |
|
|
sumber daya |
- |
AC 110 ~ 240V, <30W |
Benchtop |
|
- |
5VDC utawa 12VDC, <15W |
Modul |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
mm |
70(W)×90(D)×18(H) |
Modul |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Kelembapan operasi |
% |
0~70% |
|
● ripple spektral kurang;
● 20mW Daya output dhuwur;
● Modul / benchtop konfigurasi dual karo ngawasi komunikasi kanggo integrasi gampang;
● Ndhukung kustomisasi serat SM / PM supaya pas karo macem-macem sistem optik.
● OCT industri;
● Ophthalmic OCT;
● Kalibrasi piranti serat lan sistem pengujian komponen pasif.

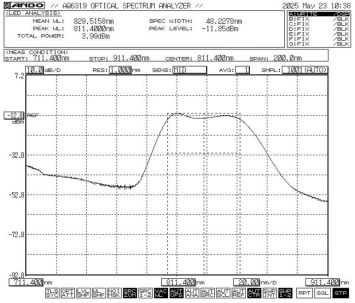

● Spektrum khas: -3dB Bandwidth Min.45 / Typ.48

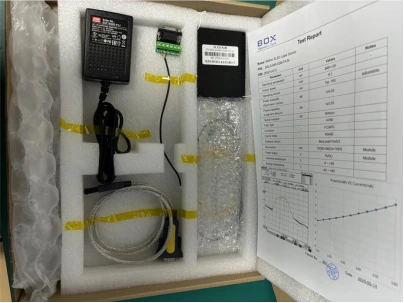

● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya SLED (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Green Port Kab |
1 |
|
4 |
Adaptor Daya (Opsional) |
1 |
|
5 |
Laporan Uji Produk |
1 |
Langkah 1.Mbukak: Sadurunge perakitan, priksa manawa kabeh aksesoris lengkap, kalebu modul sumber lampu SLED, kabel data USB, kabel port ijo, adaptor daya, laporan tes, lsp.
Langkah 2.Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)
Langkah 3.Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4.Sambungake menyang komputer host: Gunakake Kabel Port Ijo lan Kabel Data USB-RS485 DB9 kanggo nyambungake sumber cahya broadband SLED 840nm 20mW lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.
Langkah 5.Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD lan suhu LD saka 840nm 20mW SLED Broadband Light Source. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)
Langkah 6.Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.
|
Sumber SLD |
Dawane gelombang |
daya output |
- Bandwidth 3dB |
Jinis serat |
Konektor |
ukuran |
Tegangan |
|
BSLD |
-XXX |
-XX |
-XX |
XX |
-XX |
-X |
(X) |
|
Sumber Laser SLD |
840: 840nm |
20: 20mW |
5: 50nm |
SM: CS780 |
FA: FC/APC |
M: Modul B: Bangku |
Default: 5VDC H: 12 VDC |
contone: BSLD-840-205SM-FA-M
(Informasi pesenan: 840nm 20mW SLED Broadband Light Source, -3dB bandwidth watara 50nnm, karo serat SM CS 780, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Aja kerep plugging / unplugging konektor serat kanggo nyegah klempakan bledug lan karusakan mburi-pasuryan.
● Konektor serat resik kanthi ngilangke tanpa lint lan mriksa nganggo detektor rai mburi serat sadurunge sambungan. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Simpen peralatan ing lingkungan sing garing lan ora lembab.
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
