1060nm 1064nm SLD Sumber cahya

Daftar Isi

1. Pambuka sumber cahya SLD 1060nm 1064nm

2. Spesifikasi Teknis

3. Fitur Produk

4. Aplikasi Khas

5. Aksesoris standar

6. Pandhuan Operasi Aman

7. Informasi Pesenan

8. Datasheet lan testsheet

9. Katentuan kutipan lan pembayaran

10. Wektu timbal

11. Cathetan operasi lan Maintenance

12. Quality Assurance lan Layanan Sawise-Sales

Pambuka produk

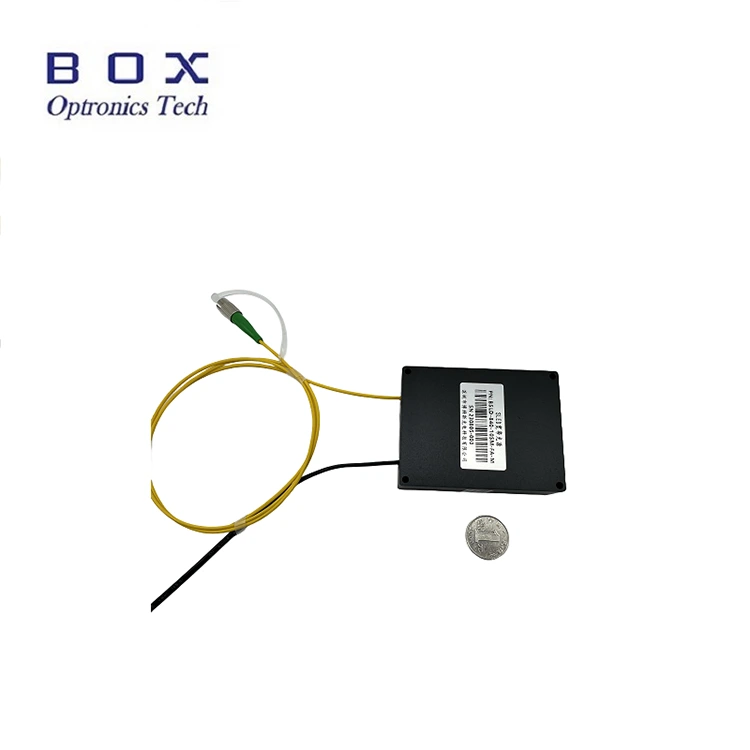

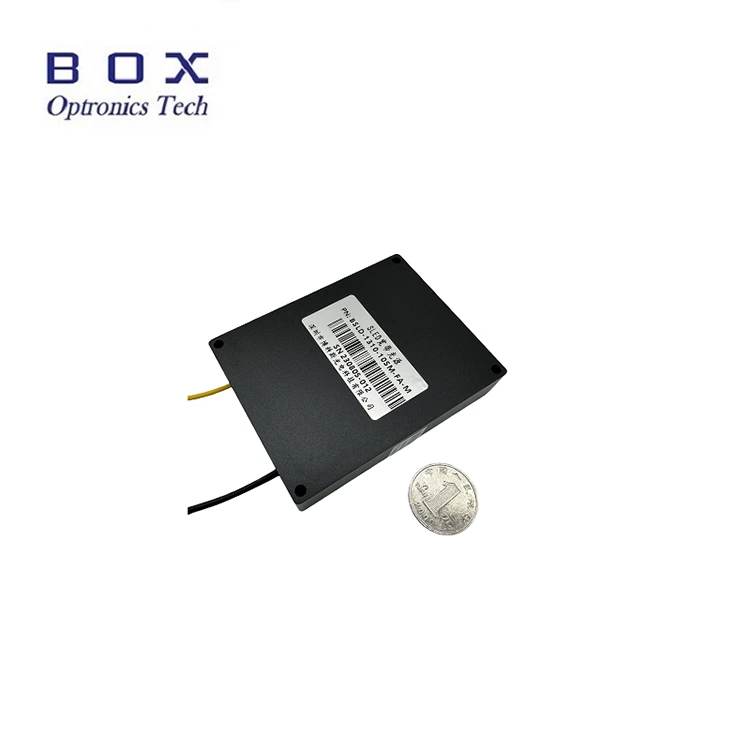

Iki minangka Sumber Cahaya SLD 1060nm 1064nm sing nggunakake teknologi dioda superluminescent, kanthi daya output 5mW lan 15mW opsional, bandwidth -3dB luwih saka 15nm, spektrum datar, riak rendah lan stabilitas jangka panjang sing apik banget. Ndhukung konfigurasi benchtop lan modular kanthi antarmuka komunikasi RS485 lan piranti lunak ngawasi kanggo integrasi sistem. Cocog kanggo sensing serat, lan pencitraan medis. Mangga gunakake kanthi voltase sing dirating, kontrol suhu lan kelembapan, mesthekake boros panas sing apik, supaya ora kakehan lan kontaminasi.

Spesifikasi Produk

Fitur produk

● ripple spektral kurang;

● Spektrum datar;

● Komunikasi DB9 Female(RS485) kanggo integrasi sing gampang.

Aplikasi Produk

● Panginderaan serat optik;

● Pencitraan medis;

● Giroskop Serat Optik (FOG).

Detail Produk

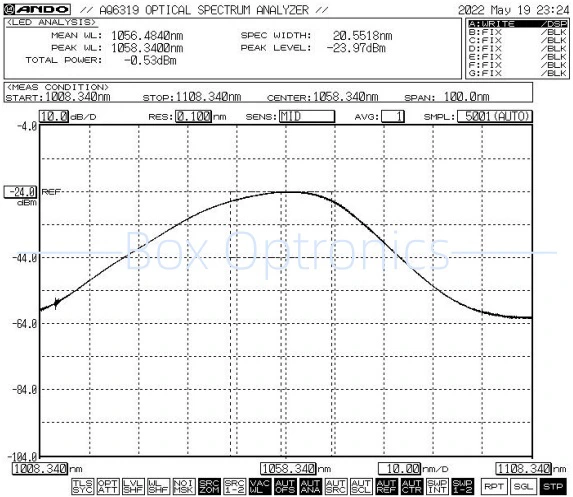

● Spektrum khas: -3dB Bandwidth Min.15nm / Typ.20nm

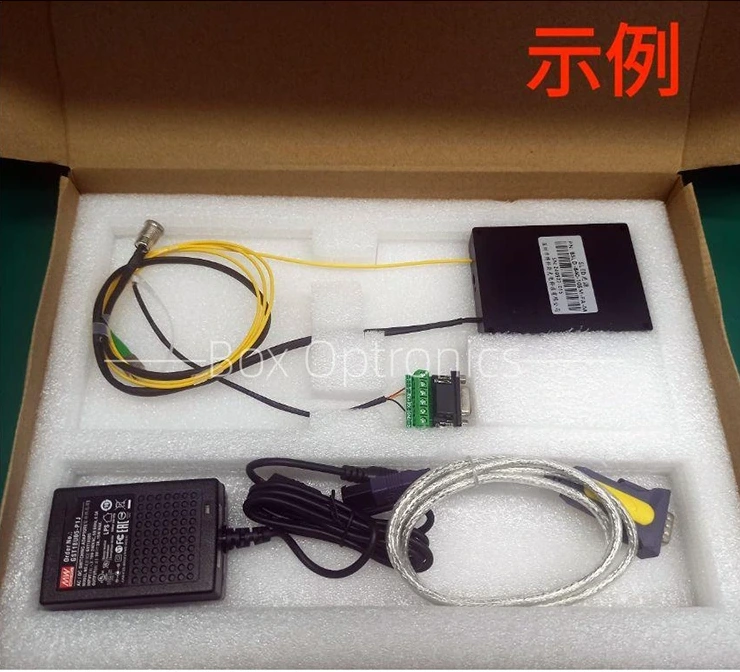

● Aksesoris Standar

Langkah-langkah Operasi

Langkah 1.Mbukak: Sadurunge perakitan, priksa manawa kabeh aksesoris lengkap, kalebu modul sumber lampu SLED, kabel data USB, kabel port ijo, adaptor daya, laporan tes, lsp.

Langkah 2.Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)

Langkah 3.Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.

Setp4.Sambungake menyang komputer inang: Gunakake Green Port Cable lan USB-RS485 DB9 Kabel Data kanggo nyambungake 1060nm 1064nm SLD Light Source lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

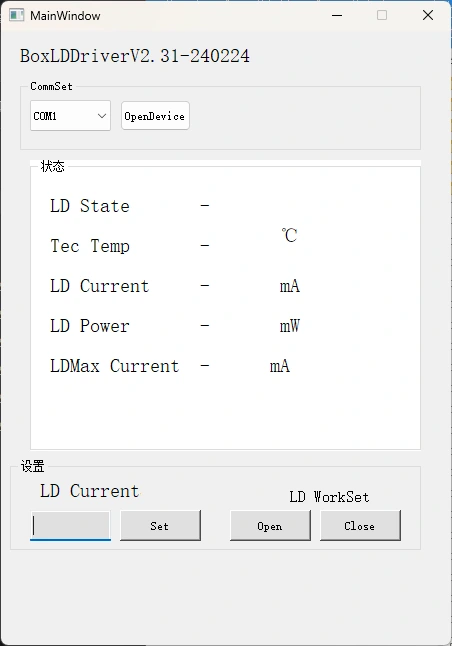

Langkah 5.Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD lan suhu LD saka 1060nm 1064nm SLD Light Source. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)

Langkah 6.Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.

Informasi pesenan

contone: BSLD-1060-5SM-FA-M

(Informasi pesenan: 1060nm 1064nm SLD Sumber Cahaya, daya output 5mW, karo serat SM Hi1060, konektor FC/APC, paket modul).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung penawaran lan pembayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi lan Pangopènan

● Ora dianjurake kanggo kerep masang utawa mbusak konektor serat optik ing loro input lan output ends, supaya kanggo nyegah kontaminasi bledug-kang bisa mimpin kanggo tambah mundhut selipan-utawa kobong saka konektor serat pasuryan mburi.

● Konektor serat resik kanthi ngilangke tanpa lint lan mriksa nganggo detektor rai mburi serat sadurunge sambungan. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Konektor serat optik kudu ditutupi tutup bledug.

● Yen serat output kudu disambungake menyang serat liyane, dianjurake kanggo nggunakake splicer fusi.

● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.

Jaminan Kualitas lan Layanan Sawise Penjualan

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
