1. Pambuka saka 1064nm 20kHz Ultra-Sempit Linewidth Serat Laser
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas
5. Detail produk
6. Pandhuan Operasi Aman
7. Informasi Pesenan
8. Datasheet lan testsheet
9. Katentuan Pangginaan supados langkung lan pambayaran
10. Wektu timbal
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales
Iki minangka 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser sing makaryakke struktur rongga laser DFB serat optik, outputting a mode longitudinal tunggal narrow-linewidth kontinyu-gelombang laser ing 1064nm pita dawane gelombang. Daya output 50/100/200/500/1000mW opsional. Iku ndhukung konfigurasi benchtop lan modular kanthi komunikasi RS232 antarmuka lan piranti lunak ngawasi kanggo integrasi sistem. Cocog kanggo LiDAR, hidroakustik, lan sensing serat optik terdistribusi.
|
Paramèter |
Unit |
khas |
Cathetan |
|
|
Dawane gelombang operasi |
nm |
1064±0.1 |
|
|
|
Tuning suhu alon jangkoan |
nm |
± 0.1 |
|
|
|
daya output |
mW |
50/100/200/500/1000 |
|
|
|
Jembar garis spektral@3dB |
kHz |
<20 |
20dB linewidth / 20 |
|
|
Side Mode dipatèni rasio |
dB |
≥60 |
|
|
|
Ketidakstabilan dawa gelombang |
MHz |
≤±25 |
|
|
|
Mode Kerja |
— |
CW |
Cahya terus-terusan |
|
|
Ketidakstabilan daya (15 menit jangka pendek) |
dB |
≤ ± 0,02 |
Kesetaraan ≤ ± 0,5% |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤ ± 0,05 |
Kesetaraan ≤ ± 1,2% |
|
|
Jinis serat |
— |
Sugeng 1060 |
Polarisasi acak |
|
|
— |
PM980（PER>23dB） |
Polarisasi linear |
||
|
Tipe Konektor Pigtail |
— |
FC/APC |
Bisa disesuaikan |
|
|
ukuran |
50/100/200mW |
mm |
255 (W) × 285 (D) × 115 (H) |
B1: Bangku |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Bangku |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: Modul |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: Modul |
||
|
sumber daya |
V |
100 ~ 240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
Modul |
|||
|
Antarmuka Komunikasi |
— |
DB9 wadon (RS232) |
|
|
|
Suhu operasi |
℃ |
-5~+35 |
|
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
|
● Spektral jembaré garis ≤20KHz;
● Kabeh-serat rongga resonan DFB;
● Dawane gelombang stabil tanpa mode hopping.
● LiDAR;
● Akustik sensor, hidrofon;
● Serat Optic Distributed Sensing.

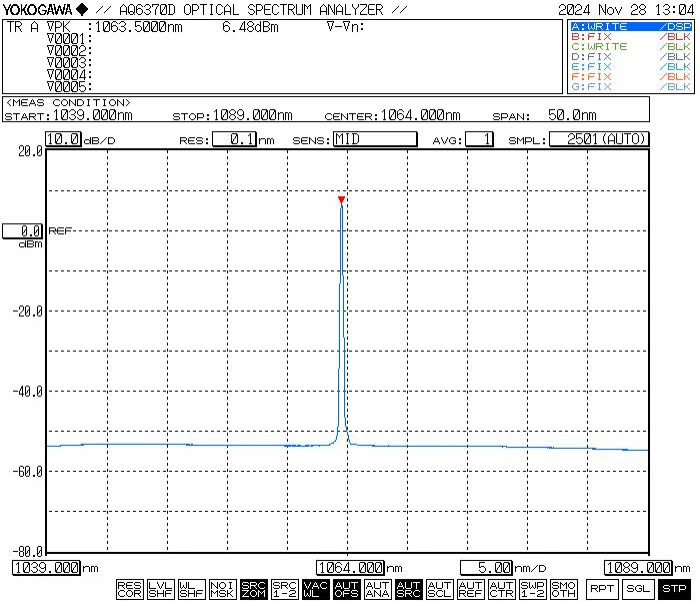

● Spektrum khas: 1064nm

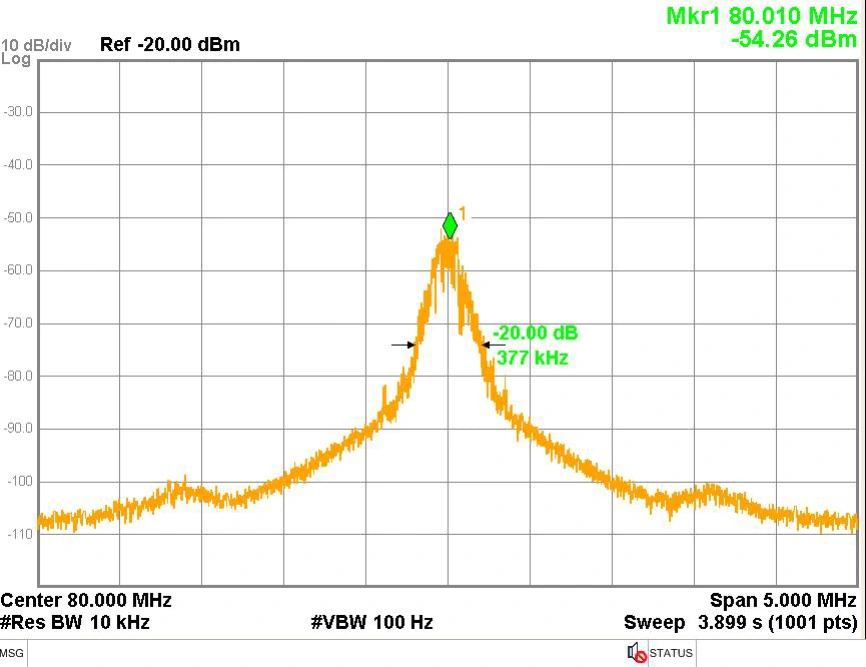

● Linewidth Biasa: 3dB spektral linewidth≤20 KHz (20dB linewidth / 20)

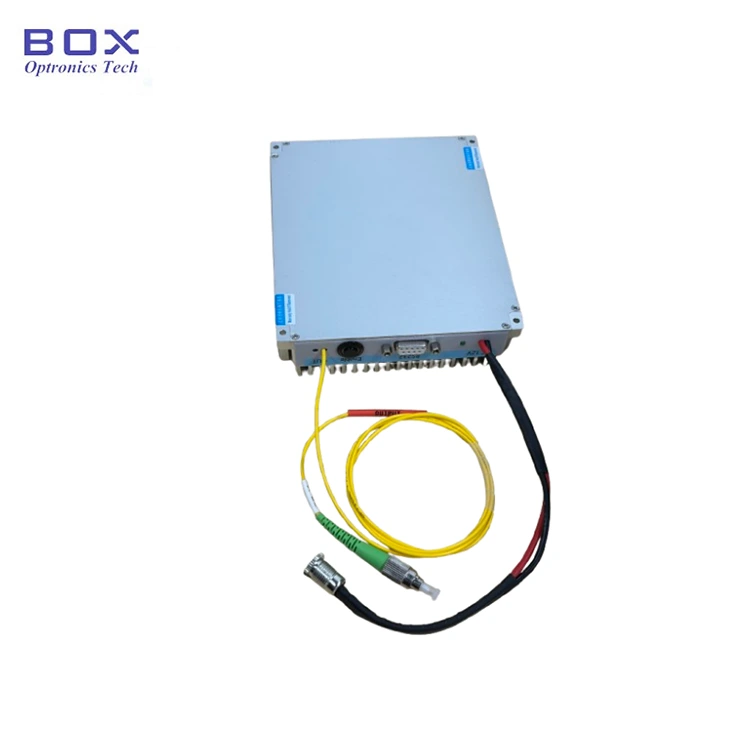

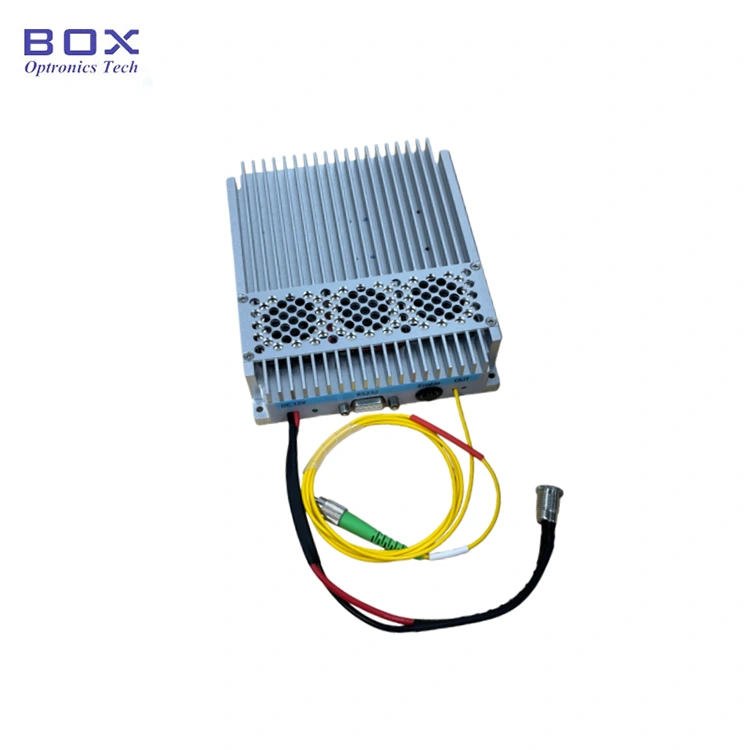

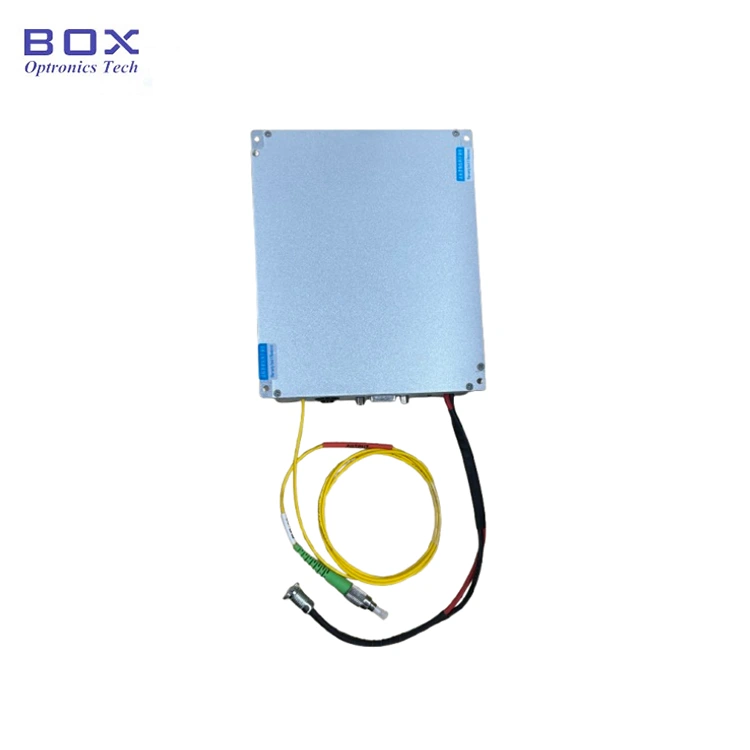

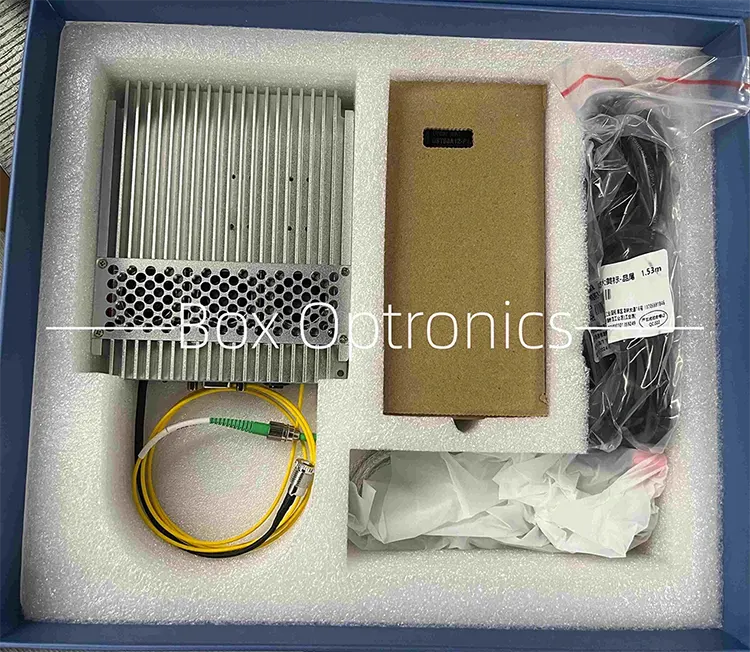

● Conto packaging

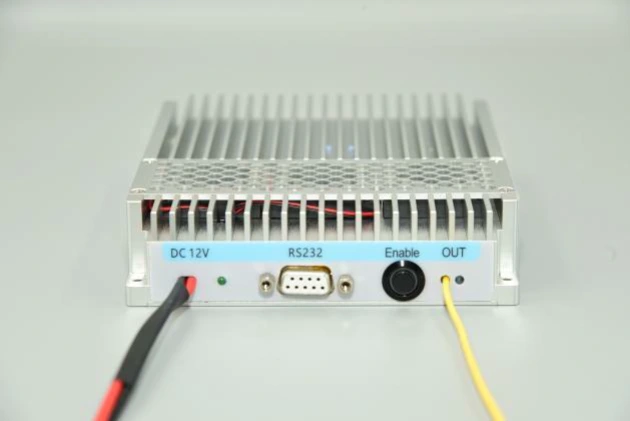

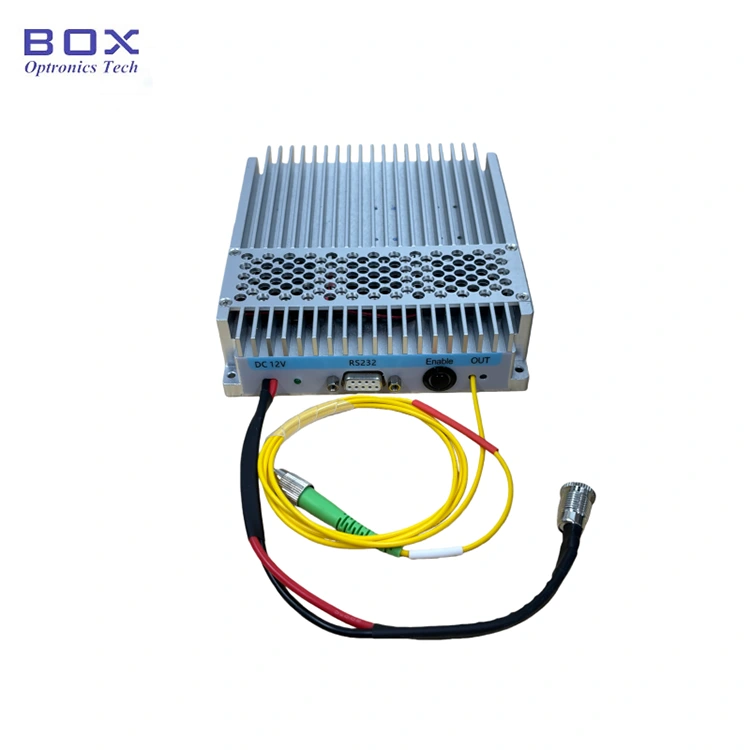

Step1.Appearance: Modul kalebu a konektor daya, indikator daya, antarmuka komunikasi RS232, output ngalih aktifitas, lan port serat output laser.
Step2.Power Supply: Port daya migunakake standar DC5.5 × 2.1mm antarmuka. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. A daya konektor wangun U kabel kanggo nyambungake menyang sumber daya ngalih kasedhiya ing request ing wektu tuku.
Step3. Nyambungake Fiber Optic Jumper: Copot tutup bledug saka konektor serat, mriksa pasuryan mburi kanggo kontaminasi utawa karusakan, lan njamin kebersihan sadurunge nyambungake menyang liyane piranti serat utawa peralatan test. Kanggo model dhuwur-daya, fusion splicing punika dianjurake.
Setp4. Nyambungake Modul menyang Host Komputer: Gunakake kabel data serial USB-RS232 sing klebu kanggo nyambungake modul kasebut komputer. Instal driver serial darmabakti (disedhiyakake dening pabrikan) kanggo ngaktifake komunikasi. Tanpa driver, piranti lunak inang ora bisa nyambung menyang modul.
Langkah 5. Piranti Lunak: The lunak inang ngidini ngatur daya output lan kontrol output laser liwat tombol "SoftActive" (ndeleng diagram antarmuka ing ngisor iki). Piranti lunak nampilake nyetel arus pompa, daya output, lan status ngawasi suhu.
Step6. Operasi piranti lunak tartamtu: Minangka ditampilake ing diagram, sawise mbukak inang lunak komputer, pisanan pilih nomer port serial bener ing "PortList" dhaptar port serial, lan klik "OpenPort" tombol kanggo mbukak port serial. "Daya" lan "LDTemp" windows banjur bakal nampilake daya output saiki modul lan suhu pump. Ketik nilai saiki drive pump ing kolom "Saiki" lan klik tombol "SET". Setelan ditrapake lan sumber cahya output daya optik mung nalika loro tombol fisik ngalih ing cahya modul sumber lan tombol "SoftActive" ing piranti lunak diuripake ing. Nomer versi piranti lunak komputer host kudu cocog karo piranti lunak kasebut versi sing ditemtokake ing laporan tes produk; versi piranti lunak bisa ditemokake ing laporan test saben produk.
Step7.Parameter Memori: Setelan lan status diatur liwat piranti lunak sing kanthi otomatis disimpen ing modul memori internal. Ora ana sambungan komputer host sing dibutuhake yen paramèter ora perlu modifikasi.
|
jeneng |
Dawane gelombang |
daya output |
Daya luwes (opsional) |
Jinis serat |
ukuran |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Laser serat linewidth sempit |
1064: 1064nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: daya luwes |
SM:Hi1060 PM: PM980 |
B1/B2: Bangku M31/M70 : Modul |
contone: NLFL-1064-50-T-SM-M
(Informasi pesenan: 1064nm 20kHz Ultra-Narrow Linewidth Fiber Laser, Daya output 50mW, daya luwes, serat SM, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh 10-15 dina kanggo produksi. (Yen ana sawetara ing Simpenan, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Ora dianjurake kanggo kerep masang lan copot plug output konektor serat supaya ora kontaminasi bledug, kang bisa mimpin kanggo tambah mundhut selipan utawa kobong saka pasuryan mburi konektor serat.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Konektor serat optik kudu ditutupi tutup bledug.
● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.
● Nalika miwiti, konfirmasi dhisik yen saklar daya lan tombol dipateni, banjur sambungake sumber daya. Nalika mateni, pisanan mateni ngalih tombol, lan banjur medhot sumber daya sawise output lampu indikator mati. Aja langsung mateni sumber daya nalika sumber cahya digunakake.
● Mangga mbayar manungsa waé kanggo Kelembapan-bukti, bledug-bukti lan anti-karat, lan simpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
