1. Pambuka 1030nm 200mW 100KHz DFB Butterfly Laser Diode
2. Spesifikasi Teknis
3. Fitur produk
4. Aplikasi Khas
5. rincian produk
6. Informasi Pemesanan
7. Datasheet lan testsheet
8. Katentuan Pangginaan supados langkung penawaran lan pembayaran
9. Wektu timbal
10. Cathetan Operasi
11. Jaminan Mutu lan Layanan Sawise Sales

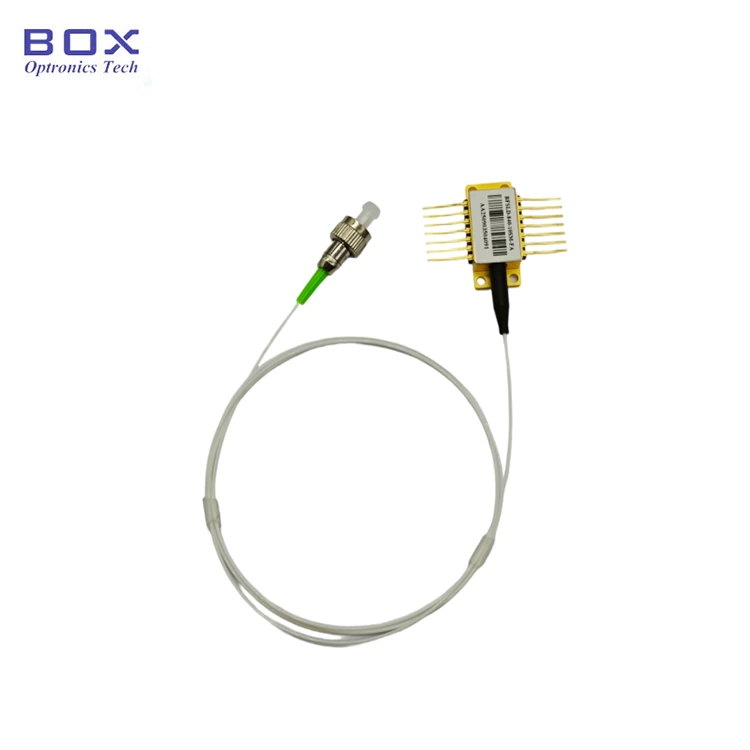

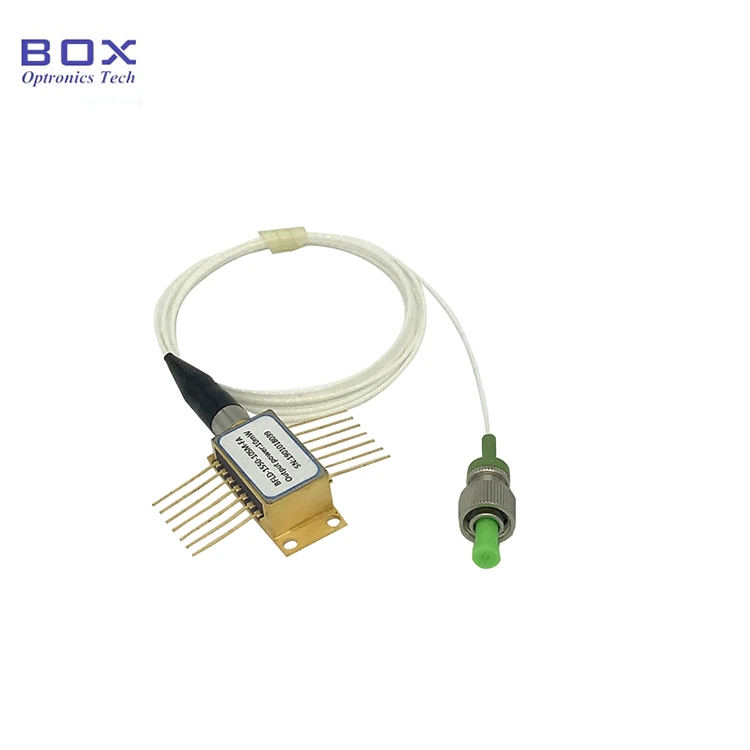

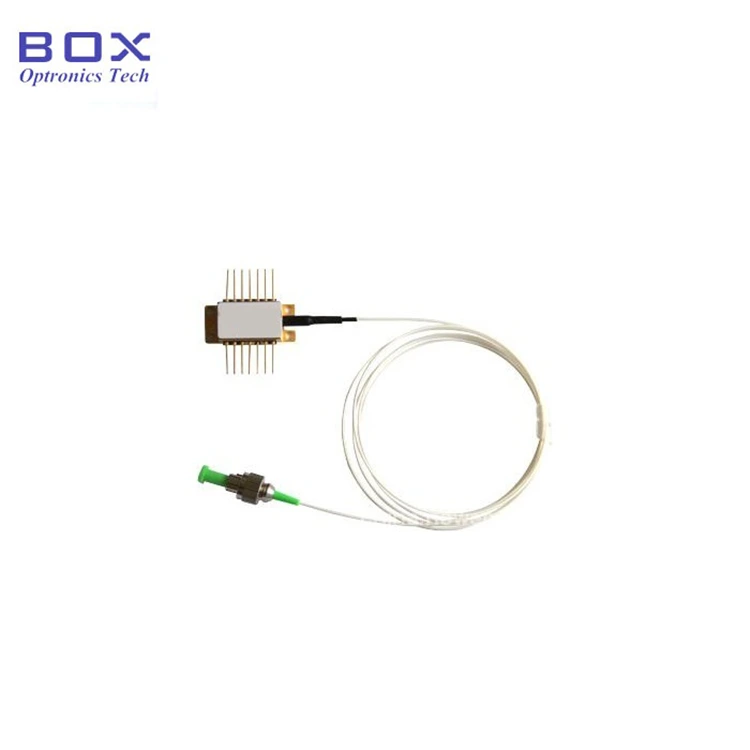

Iki minangka 1030nm 200mW 100KHz DFB Butterfly Laser Dioda, kanthi toleransi dawa gelombang +/-2nm, paket kupu-kupu standar 14-pin, lan serat PM980. Iku fitur munggah daya output dhuwur lan linewidth panah, lan nggabungake TEC lan termistor. Cocog kanggo sensing optik lan imaging. Mangga nggunakake ing pangayoman ESD.
|
Paramèter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang tengah |
λc |
TL=15～35℃ CW |
1028 |
1030 |
1032 |
nm |
|
Daya output optik |
PO |
TL=25 ℃ |
— |
200 |
— |
mW |
|
Ambang saiki |
ITH |
TL=25 ℃ |
— |
45 |
70 |
mA |
|
Tegangan operasi |
VOP |
POP=200mW(CW) |
— |
— |
2.5 |
V |
|
Operasi saiki |
Iop |
POP=200mW(CW) |
— |
300 |
500 |
mA |
|
Jembaré garis |
Δλ |
— |
— |
30 |
100 |
KHz |
|
Ditindhes mode sisih rasio |
SMSR |
— |
— |
40 |
— |
dB |
|
Kepunahan polarisasi rasio |
ER |
— |
18 |
— |
— |
dB |
|
Temp. dawane gelombang koefisien |
Δλ/ΔT |
— |
— |
0.08 |
— |
nm/℃ |
|
Tanggung jawab MPD |
IMON/POP |
@-5V voltase bias |
1 |
— |
30 |
μA/mW |
|
resistance termistor |
RTH |
— |
9.5 |
10 |
10.5 |
KΩ |
● PM980 serat pigtail;
● 200mW daya output dhuwur;
● Ing ngisor 100kHz linewidth sempit;
● 14-pin paket BTF karo TEC, termistor lan Monitor PD.
● Lidar;
● sensing serat optik;
● Spektroskopi;
● Sumber wiji kanggo laser.

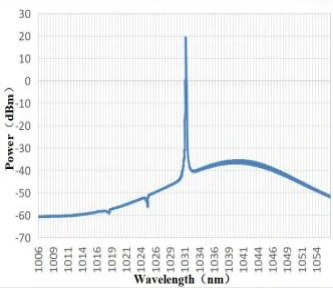

● Spektrum khas: 1030nm, +/-2nm toleransi dawane gelombang.

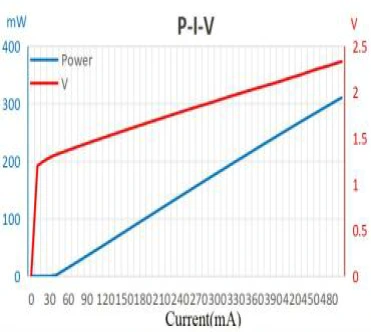

● PIV-1030nm 200mW 100KHz DFB Butterfly Laser Diode

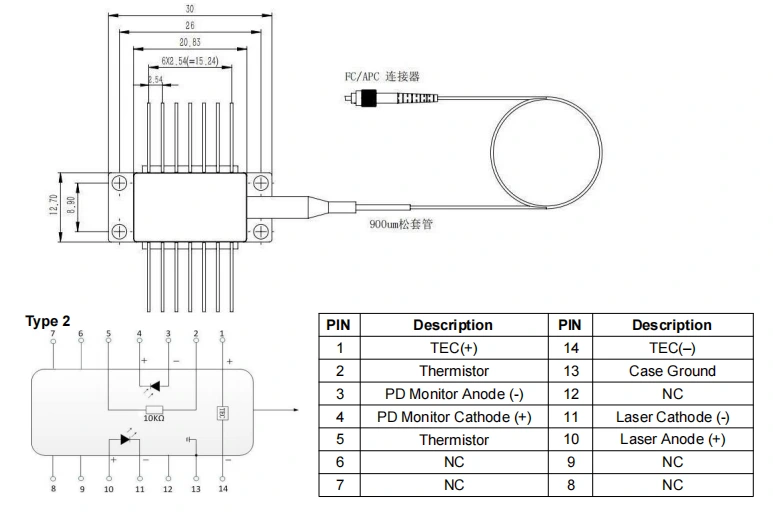

● Gambar paket&Definisi PIN-OUT(Unit:mm)-1030nm 200mW 100KHz DFB Butterfly Laser Diode
● FAQ
(1) Apa bisa ngganti dawa gelombang kanthi nyetel arus? Apa kisaran?
--Ya. Koefisien dawa gelombang saiki yaiku 0,01 nm/mA, lan koefisien dawa gelombang suhu yaiku 0,1 nm / ℃. Jangkoan sing bisa diatur WL watara ~ tengah WL +/- 1 nm.
(2) Apa dawa pigtail?
--1,2+/-0,1 meter.
(3) Apa kisaran pangaturan daya?
--10~100%
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BNLD |
-XXX |
-XX |
XX |
-XX |
X |
|
Dioda laser linewidth sempit |
1030: 1030nm |
2H: 200mW |
PM : PM980
|
FA: FC/APC SA: SC/APC Liyane |
NULL: jinis 2 pin pompa |
contone: BNLD-1030-2HPM-FA
(Informasi pesanan: 1030nm 200mW 100KHz DFB Butterfly Laser Diode, kanthi serat PM980, konektor FC/APC, pin pompa).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Bahaya Radiasi Laser: Nalika piranti ing operasi, iku emits dhuwur-intensitas sinar laser. Aja ndeleng langsung serat mburi pasuryan, amarga iki bisa nimbulaké tatu mripat.
● Perlindhungan ESD: Piranti iki elektrostatik-sensitif. Mulane, langkah-langkah perlindungan anti-statis sing ketat kudu kudu dipatuhi sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah lonjakan pasokan listrik, amarga ora bisa ditindakake ing karusakan permanen kanggo piranti (contone, njamin grounding peralatan sing tepat lan nganggo tali pergelangan tangan anti-statis).
● Serat lan Penanganan Piranti:Optik serat punika rapuh. Aja narik piranti nggunakake serat. Nalika masang utawa njabut piranti saka soket sawijining, ora aplikasi meksa utawa narik ing lengen klambi ing mburi omah piranti. Kanggo piranti sing dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan sak instalasi utawa njabut.
● Pin Requirements Soldering:Yen lencana kudu soldered, suhu soldering kudu ora ngluwihi 260 ° C, lan ing wektu soldering ngirim ora ngluwihi 10 detik. Pay manungsa waé khusus kanggo ing ngisor iki: sak proses soldering, piranti kudu ing unpowered negara, lan wesi soldering kudu bener grounded.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
