1550nm DFB 100KHz BTF Sempit Linewidth Laser

Daftar Isi

1. Pambuka 1550nm DFB 100KHz BTF Sempit Linewidth Laser

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

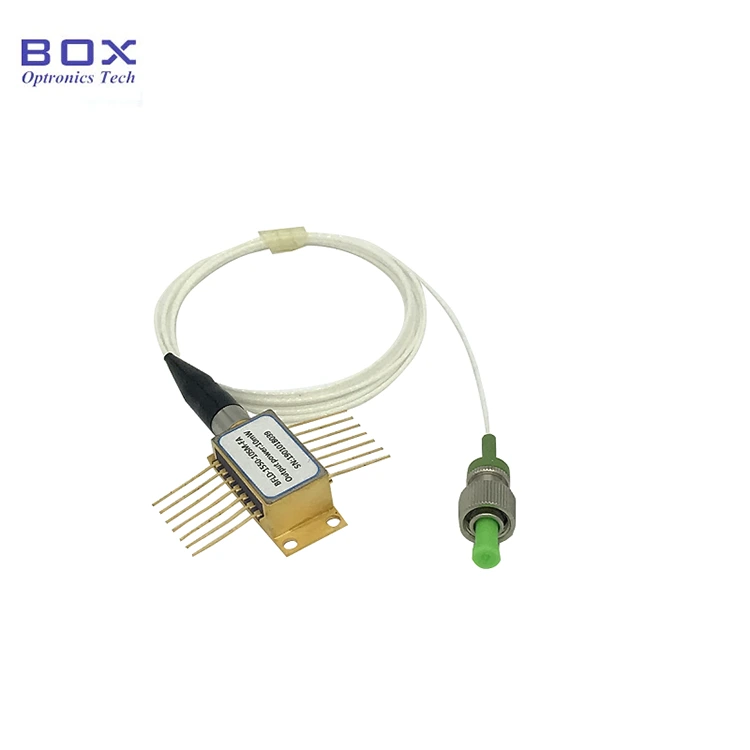

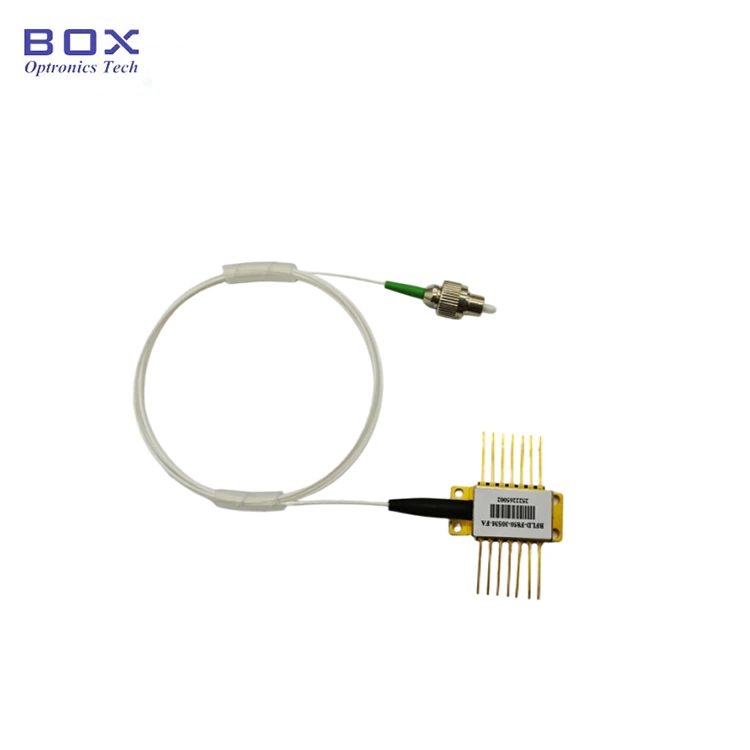

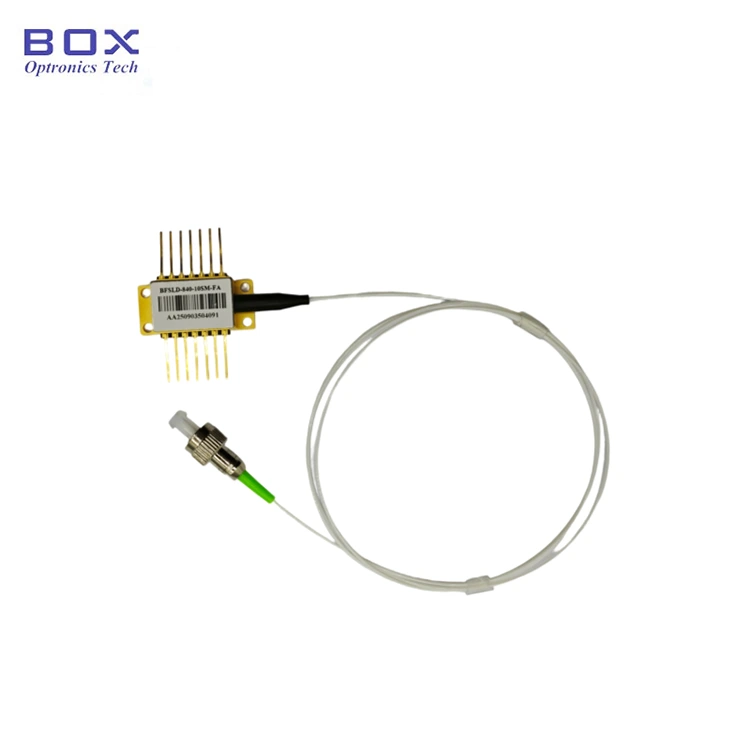

Pambuka produk

1550nm DFB 100KHz BTF Narrow Linewidth Laser punika dirancang kanggo aplikasi tliti dhuwur sing nuntut Ultra-stabil, narrowband sumber cahya. Operasi ing dawa gelombang 1550nm, laser iki nduweni <100KHz linewidth, > 50mW daya output. Iku becik kanggo WDM (Wavelength Division Multiplexing) sistem, sensing serat optik, lan peralatan test sing mbutuhake kurang linewidth lan kemurnian spektral dhuwur. Nalika digunakake, piranti iki ngetokake a sinar laser intensitas dhuwur. Aja katon langsung menyang pasuryan mburi serat; nglakoni supaya bisa nyebabake ciloko mata.

produk Spesifikasi

Fitur produk

● Multi-Kuantum Inggih (MQW);

● dhuwur daya output > 50mW;

● 14-pin Paket BTF karo TEC, termistor, lan isolator optik.

Aplikasi Produk

● Lidar;

● Laboratorium sempit sumber cahya linewidth lan tes optik;

● serat optik komunikasi;

● Sensor serat optik.

produk Rincian

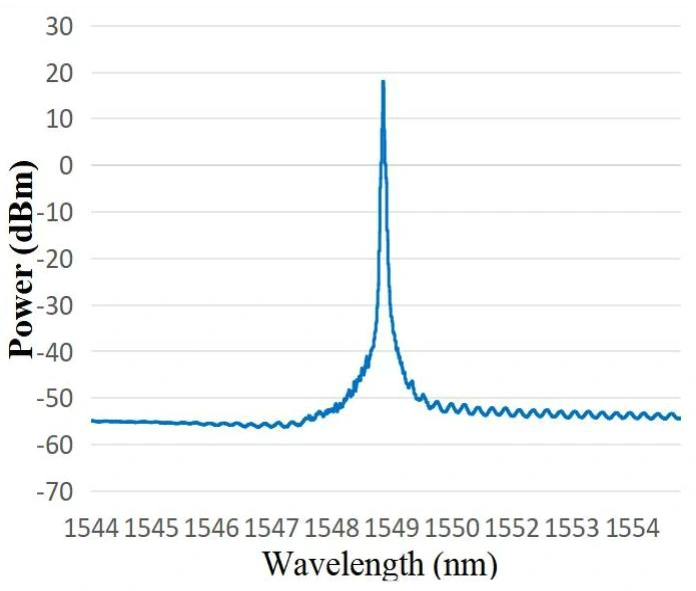

● Spektrum khas: 1549.38nm, toleransi WL bisa 1550+/-2nm.

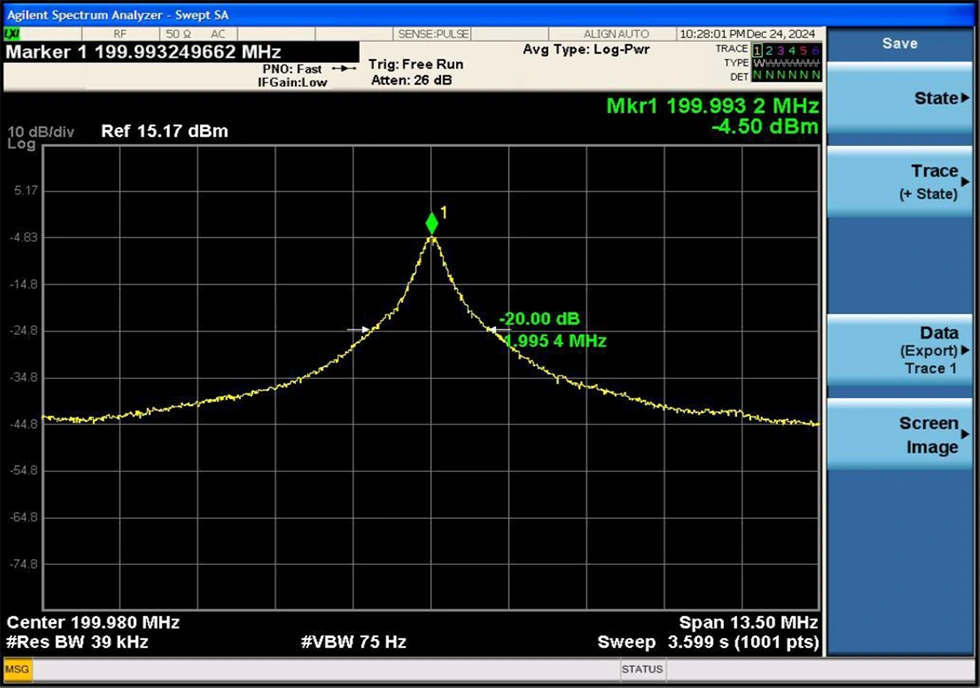

● Jembar Garis Biasa: Jembar garis spektral 3dB <100 KHz (padha 20dB jembaré garis / 20)

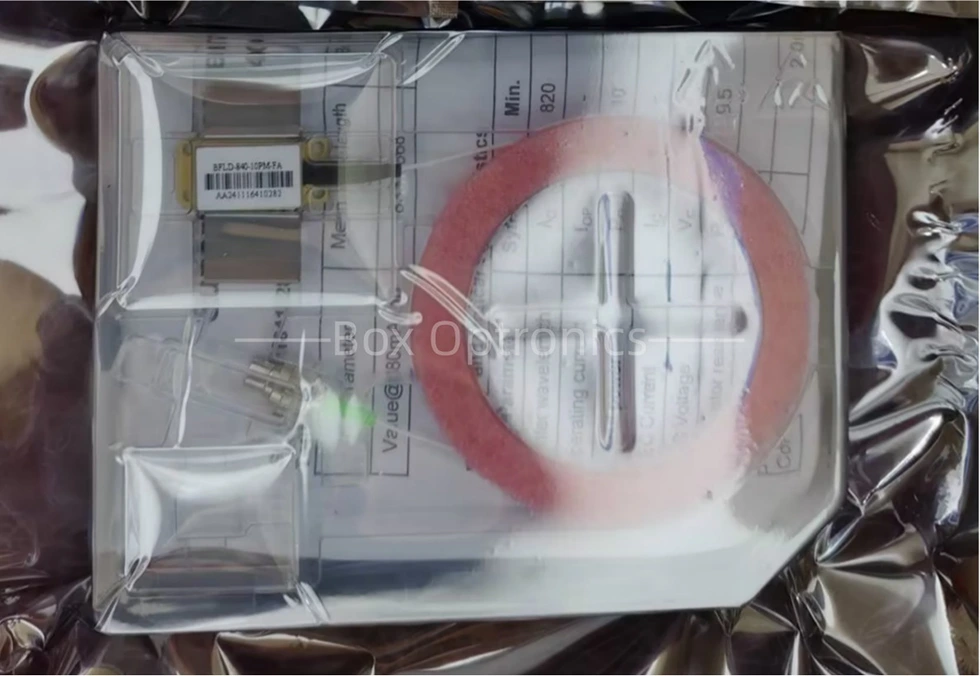

● Tuladha packing

* Piranti mandiri; ora ana driver sing dibangun (opsional driver eksternal).

Informasi pesenan

contone: BNLD-1550-11HSM-FA2

(Informasi pesenan: 1550nm DFB 100KHz BTF Narrow Linewidth Laser, 100mW daya output, karo serat SM, konektor FC/APC, type2 pin-metu).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Cathetan

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.

● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).

● Verifikasi stabilitas sirkuit operasi produk kanggo nyegah karusakan sing disebabake dening arus pulsa.

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.

● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing lembar data. Paramèter tombol-kalebu Ith (Ambang Ambang), Iop max (Maksimum Operating Current), Vop max (Maksimum Tegangan Operasi), lan λc (Panjang Gelombang Tengah) - kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nimbulaké karusakan permanen kanggo piranti.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
