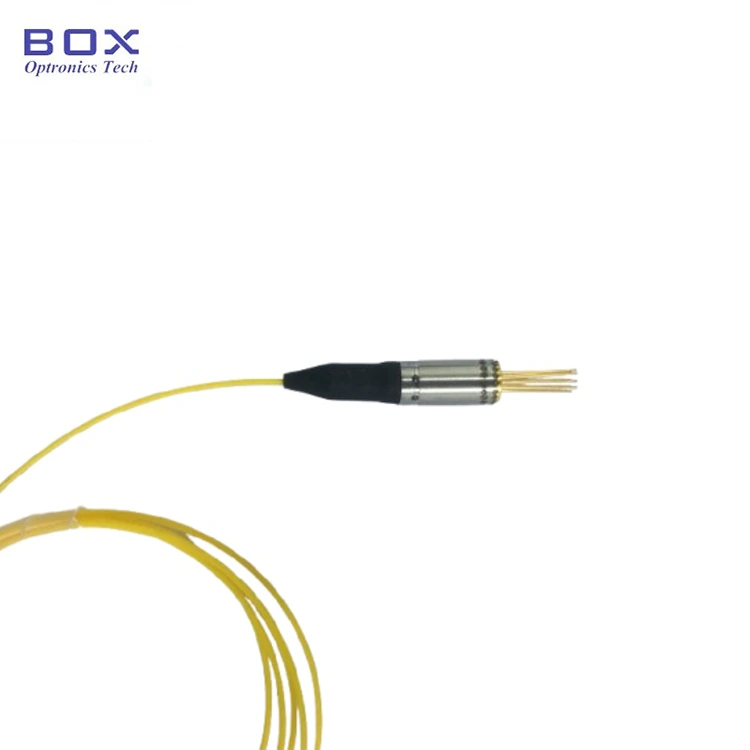

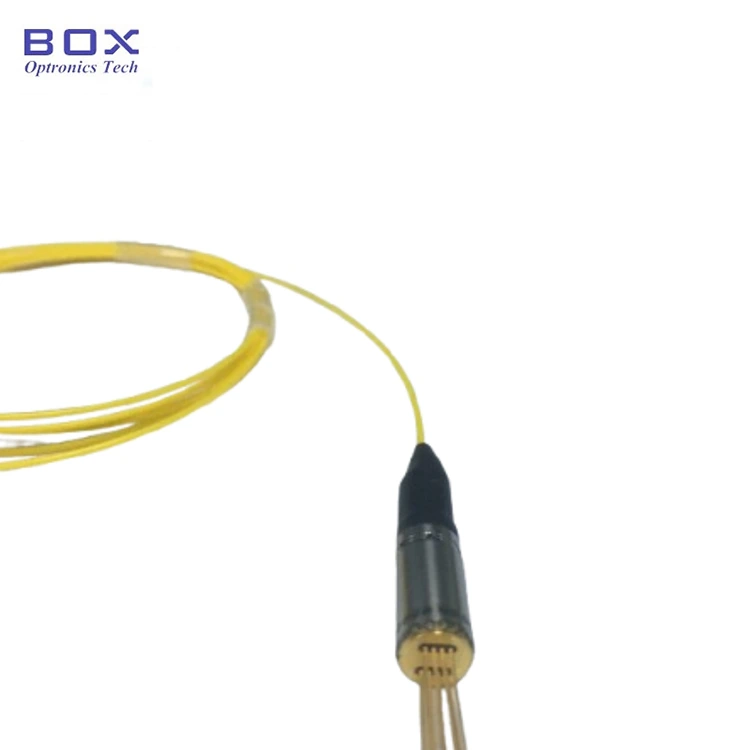

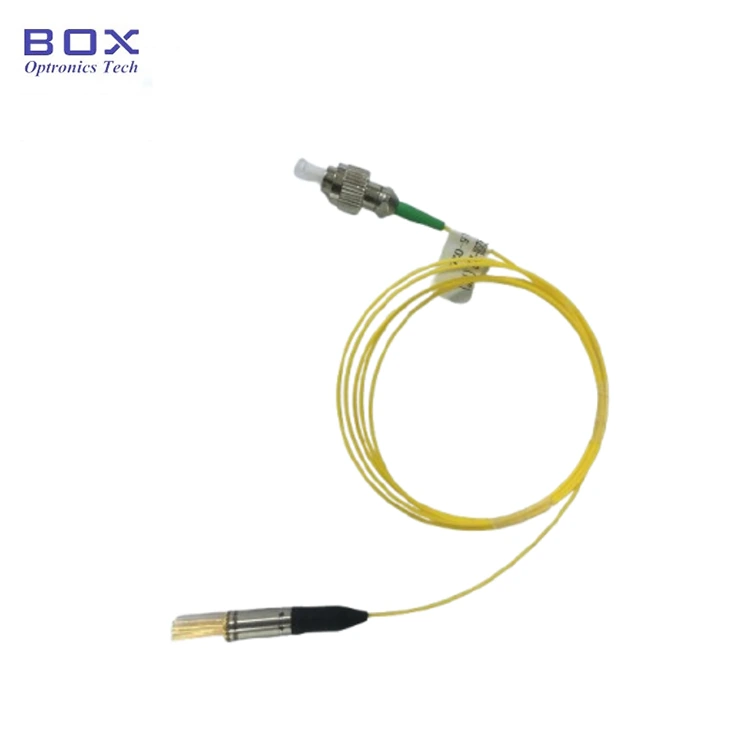

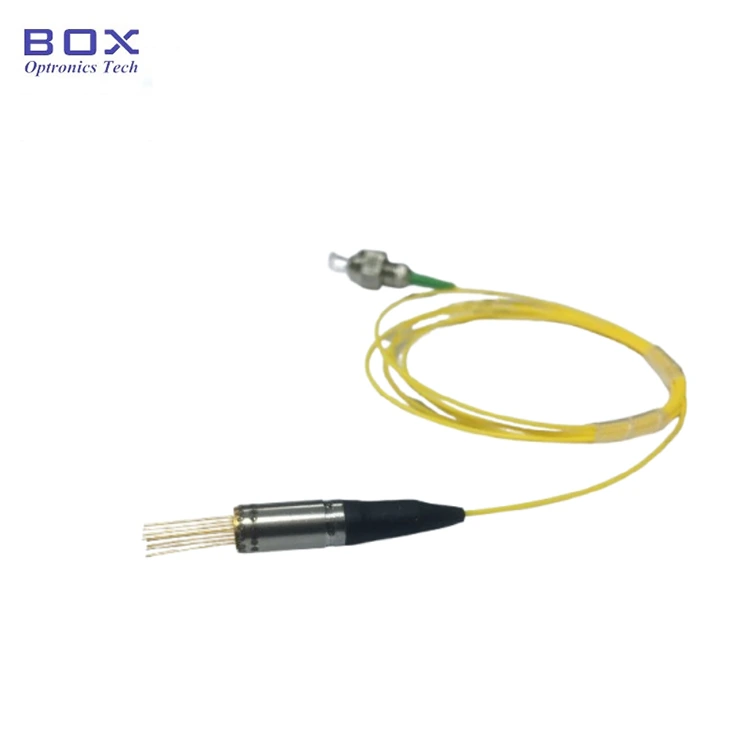

Laser DFB Pigtailed Coaxial Narrow-Linewidth 1550nm saka Box Optronics minangka laser umpan balik sing disebarake kanthi TEC sing dirancang kanggo sistem kisaran LiDAR lan aplikasi nyopir otonom. Operasi ing dawa gelombang tengah 1550nm, menehi output optik ≥2mW liwat serat mode siji lan linewidth spektral ≤500kHz, diukur nggunakake metode self-heterodyne. Laser nggabungake pendingin termoelektrik (TEC), termistor, fotodioda monitor PIN InGaAs, lan isolator optik ing paket koaksial kompak kanthi pigtail FC/APC utawa SC/APCfiber.
· Panjang gelombang tengah: 1550nm, +/-3nm toleransi WL
· Jabar garis spektral sempit: ≤500kHz (metode pangukuran heterodina)
· Daya output optik: minimal 2mW (output serat SM)
· Isolator optik internal: isolasi ≥30dB
· Integrated thermoelectric cooler (TEC) lan termistor
· InGaAs PIN fotodioda monitor sing dibangun
· Swara sithik, operasi distorsi sithik
· Linuwih dhuwur lan umur operasi sing dawa
· Sistem LiDAR FMCW kanggo nyopir otonom lan ADAS
· LiDAR sing koheren kanggo pangukuran jarak lan kecepatan simultan
· Sistem LiDAR kanggo pencitraan 3D lan navigasi otonom
· Sistem LiDAR Industri kanggo robotika, navigasi AGV, lan otomatisasi
· Sistem tes komunikasi optik sing koheren lan peralatan pangukuran optik
· Sistem sensing serat optik sing disebarake
· Reflektometri domain frekuensi optik (OFDR)
· Riset fotonik lan eksperimen deteksi koheren laboratorium
· Integrasi OEM menyang modul LiDAR, sensor otomotif, lan peralatan sensing industri
|
Parameter |
Simbol |
Rating |
Unit |
|
LD Langsung Maju Saiki |
IFL |
400 |
mA |
|
LD Reverse Tegangan |
VRL |
2 |
V |
|
PD Maju Saiki |
IFD |
2 |
mA |
|
PD Tegangan Balik |
VRD |
15 |
V |
|
Suhu Kasus Operasi |
TOP |
-40 ~ +85 |
°C |
|
Suhu panyimpenan |
TST |
-40 ~ +85 |
°C |
|
Timbal Solder (Suhu/Wektu) |
- |
260 / 10 |
°C / Sec |
|
Radius Bend Serat |
- |
60 |
mm |
|
Parameter |
Simbol |
Kondisi Test |
Min. |
Tipe. |
Maks. |
Unit |
|
Daya Optik Output (SMF) |
PO |
IOP=ITH+20mA |
2 |
- |
- |
mW |
|
Ambang Arus |
ITH |
CW |
- |
50 |
- |
mA |
|
Tegangan maju |
VF |
CW |
- |
- |
3 |
V |
|
Panjang gelombang tengah |
λC |
IOP=ITH+20mA |
1547 |
1550 |
1553 |
nm |
|
Munggah / Mudhun Wektu |
Tr/Tf |
IOP=ITH, 20%-80% |
- |
0.1 |
0.15 |
ns |
|
Monitor Arus |
IM |
IOP=ITH+20mA |
100 |
- |
1000 |
μA |
|
Monitor Arus Gelap |
ID |
VRP = 5V, DC |
- |
- |
100 |
nA |
|
Lebar Garis Spektral (Self-heterodyne) |
Δv |
CW, PO = PF |
- |
- |
500 |
kHz |
|
Efisiensi Slope |
SE |
CW, IOP=ITH+20mA |
0.1 |
- |
- |
W/A |
|
Kesalahan nglacak |
TE |
CW, IM = Konstan |
-1.5 |
- |
1.5 |
dB |
|
Side-Mode dipatèni rasio |
SMSR |
CW, IOP=ITH+20mA |
30 |
35 |
- |
dB |
|
Isolasi Optik |
ISO |
- |
30 |
- |
- |
dB |
|
Parameter |
Simbol |
Min. |
Tipe. |
Maks. |
Unit |
|
TEC Daya Maksimum |
QMAX |
- |
- |
0.6 |
W |
|
TEC saiki maksimum |
IMAX |
- |
- |
0.9 |
A |
|
TEC Tegangan Maksimum |
VMAX |
- |
- |
1.2 |
V |
|
Kapasitas TEC (ΔT) |
ΔT |
- |
40 |
- |
K |
|
Ketahanan Termistor |
RTH |
- |
9.9 |
- |
kΩ |

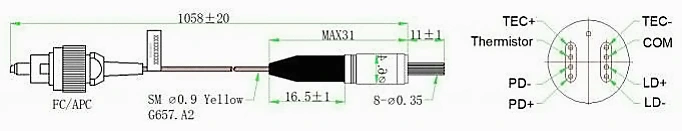

Tipe Paket: Coaxial Hermetic Package with TEC
Komponen Terpasang: Isolator optik, pendingin termoelektrik (TEC), termistor, fotodioda monitor PIN InGaAs
BLD - X XX XX X - X XX (XX)
Tuladha: BLD-ND5502H-IFA(TEC)
|
lapangan |
Kode |
Katrangan |
|
Jinis produk |
BLD |
Box Laser Diode Series |
|
Tipe LD |
ND |
ND = Jembar Garis Sempit DFB |
|
Dawane gelombang |
55 |
55 = 1550 nm |
|
Daya Output |
02 |
02 = 2 mW |
|
Pin-Out |
H |
H = Konfigurasi pin Tipe H |
|
Isolator |
I |
I = Kanthi isolator optik |
|
Tipe Konektor |
FA / SA |
FA = FC/APC; SA = SC/APC |
|
TEC |
(TEC) |
Pendingin termoelektrik sing dibangun ing |
A: Garis spektral nuduhake jembaré spektrum frekuensi optik laser. Laser iki nyedhiyakake linewidth <500 kHz, diukur kanthi metode self-heterodyne. Jembar garis sing luwih sempit umume nyebabake dawa koherensi sing luwih dawa, sing penting kanggo teknik deteksi sing koheren kayata FMCW LiDAR.
Ing sistem FMCW LiDAR, sinyal optik sing dikirim lan dibayangke ngganggu kanggo ngasilake sinyal beat sing digunakake kanggo pangukuran jarak lan kecepatan. Laser jembar garis sempit mbantu njaga koherensi, nyuda gangguan fase, lan nambah sensitivitas pangukuran ing aplikasi jarak jauh lan resolusi dhuwur.
A: Bentenipun utami punika faktor wangun paket. Produk iki nggunakake paket koaksial sing kompak karo TEC terintegrasi, termistor, fotodioda monitor, lan isolator optik, dadi cocok kanggo modul LiDAR sing dibatasi spasi lan integrasi OEM sing ditambah karo serat.
Laser DFB sing dibungkus kupu biasane nyedhiyakake antarmuka listrik sing luwih akeh lan keluwesan sing luwih dhuwur kanggo sistem laboratorium, peralatan telekomunikasi, lan aplikasi sing mbutuhake desain termal utawa listrik sing disesuaikan.
Paket sing cocog gumantung karo syarat sistem, kalebu ukuran, manajemen termal, antarmuka listrik, lan metode integrasi.
A: Wilayah dawa gelombang 1550nm umume dianggep luwih aman kanggo aplikasi LiDAR dibandhingake karo dawa gelombang sing luwih cendhek kayata 905nm. Kira-kira 1550nm, panyerepan dening struktur anterior mripat nyuda eksposur retina kanthi signifikan, saéngga sistem LiDAR entuk tingkat daya optik sing luwih dhuwur miturut standar safety laser sing ditrapake.
Klasifikasi keamanan mripat pungkasan gumantung saka desain sistem sing lengkap, kalebu daya output, beda sinar, format modulasi, durasi cahya, lan tundhuk karo standar kayata IEC 60825.
A: MOQ punika 2 pcs.
