Iki minangka 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser nganggo struktur rongga laser DFB serat erbium-doped, kanthi output CW daya 50/100/200/500/1000mW opsional, bandwidth 3dB kurang saka 3kHz, dawa gelombang stabil tanpa mode hopping. Ndhukung konfigurasi benchtop lan modular karo antarmuka komunikasi RS232 lan piranti lunak ngawasi kanggo sistem integrasi. Cocog kanggo sensing disebarake lan liya-liyane.
|
Paramèter |
Unit |
khas |
Cathetan |
|
|
Dawane gelombang operasi |
nm |
1550±0.1 |
1540-1570 (disesuaikan) |
|
|
Tuning suhu alon jangkoan |
nm |
± 0.1 |
|
|
|
daya output |
mW |
50/100/200/500/1000 |
|
|
|
Jembar garis spektral@3dB |
kHz |
<3 |
20dB linewidth / 20 |
|
|
Side Mode dipatèni rasio |
dB |
≥60 |
|
|
|
Ketidakstabilan dawa gelombang |
MHz |
≤±25 |
|
|
|
Mode Kerja |
— |
CW |
Cahya terus-terusan |
|
|
Ketidakstabilan daya (15 menit jangka pendek) |
dB |
≤ ± 0,02 |
Kesetaraan ≤ ± 0,5% |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤ ± 0,05 |
Kesetaraan ≤ ± 1,2% |
|
|
Jinis serat |
— |
SMF-28 |
Polarisasi acak |
|
|
— |
PM1550（PER>23dB） |
Polarisasi linear |
||
|
Tipe Konektor Pigtail |
— |
FC/APC |
Bisa disesuaikan |
|
|
ukuran |
50/100/200mW |
mm |
255 (W) × 285 (D) × 115 (H) |
B1: Bangku |
|
500/1000mW |
255(W)×322(D)×115(H) |
B2: Bangku |
||
|
50/100/200mW |
125(W)×150(D)×31.5(H) |
M31: Modul |
||
|
500/1000mW |
139(W)×235(D)×70(H) |
M70: Modul |
||
|
sumber daya |
V |
100 ~ 240V AC, <30W |
Benchtop |
|
|
DC 12V, 24W |
Modul |
|||
|
Antarmuka Komunikasi |
— |
DB9 wadon (RS232) |
|
|
|
Suhu operasi |
℃ |
-5~+35 |
|
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
|
● Spektral jembaré garis ≤3 KHz;
● Kabeh-serat rongga resonan DFB;
● Dawane gelombang stabil tanpa mode hopping;
● DB9 Komunikasi wadon (RS232) kanggo integrasi sing gampang.
● LiDAR;
● Akustik sensor, hidrofon;
● Serat Optic Distributed Sensing.

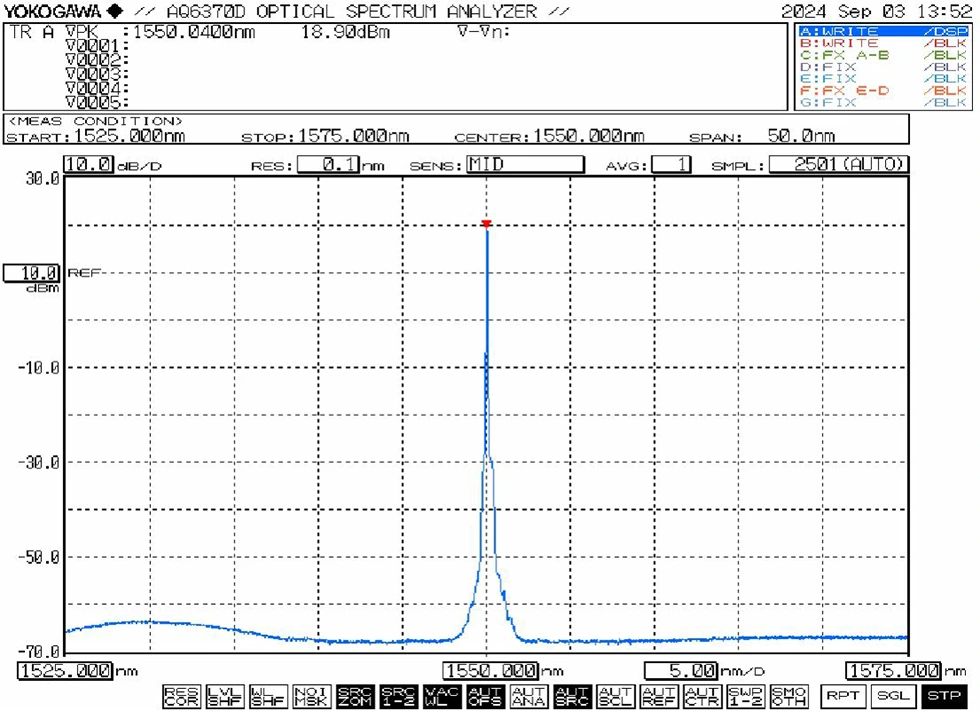

● Spektrum khas: 1550nm

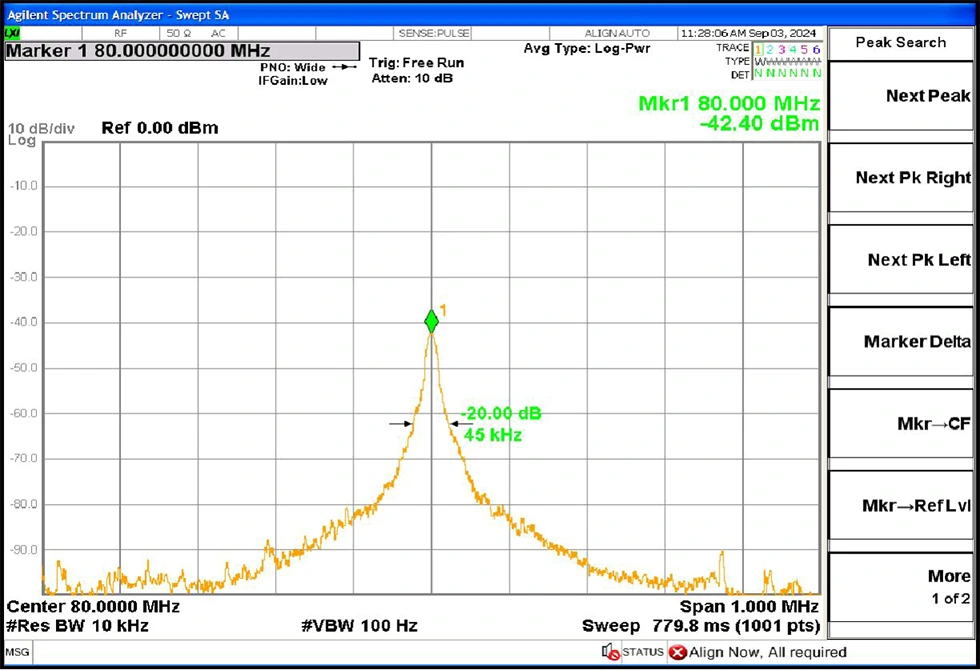

● Linewidth Biasa: 3dB spectral linewidth≤3 KHz (20dB linewidth / 20)

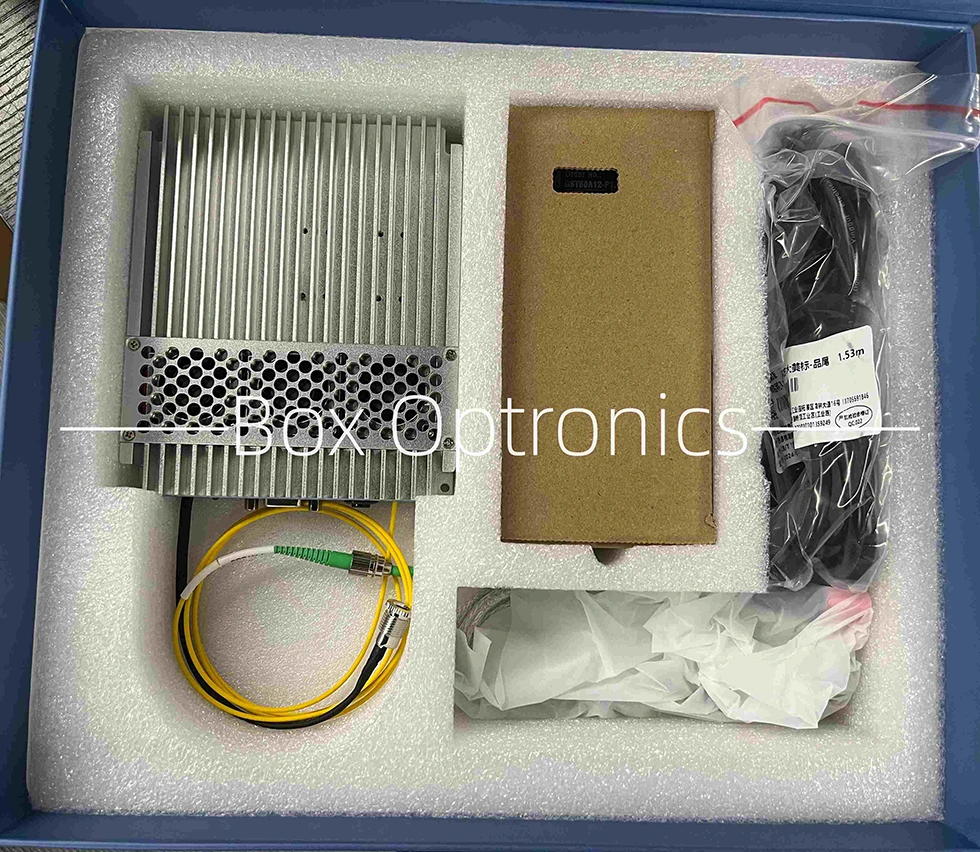

● Conto packaging

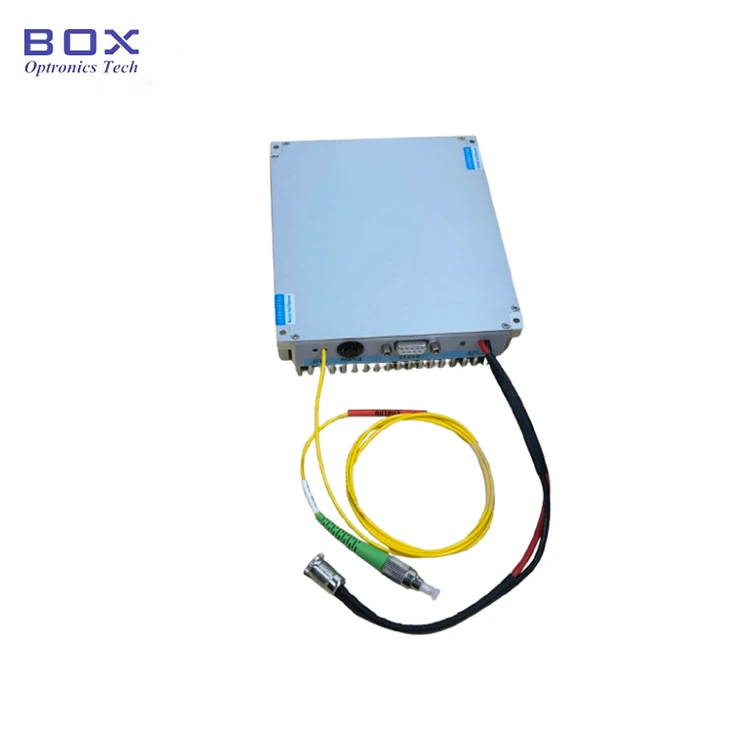

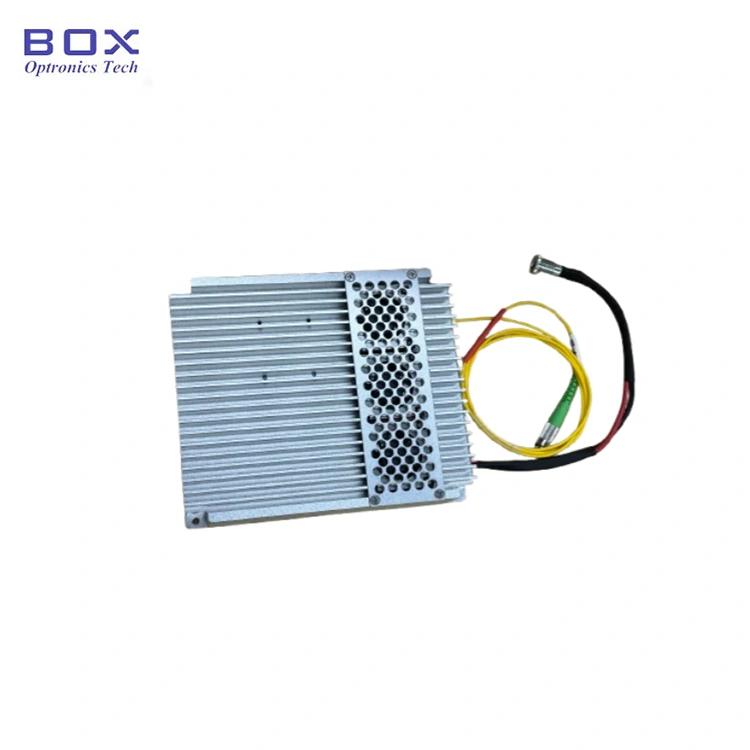

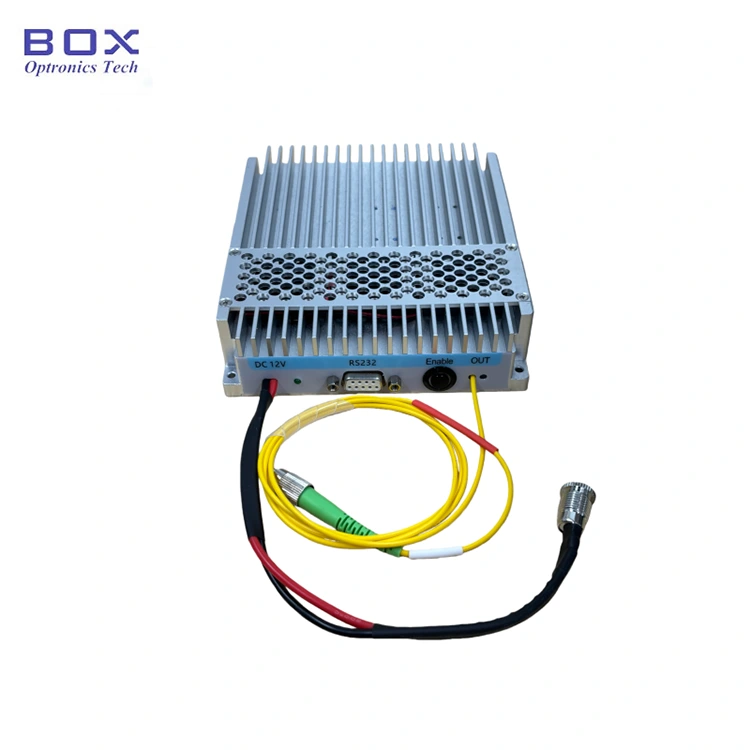

1. Penampilan:Modul kalebu konektor daya, indikator daya, RS232 antarmuka komunikasi, switch aktivasi output, lan port serat output laser.
2. Daya Sumber: Port daya nggunakake antarmuka standar DC5.5 × 2.1mm. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. A wangun U kabel daya konektor kanggo nyambungake menyang sumber daya ngalih kasedhiya marang request nalika tuku.
3. Nyambung Jumper Fiber Optic: Copot tutup bledug saka konektor serat, mriksa pasuryan mburi kanggo kontaminasi utawa karusakan, lan mesthekake kebersihan sadurunge nyambungake menyang piranti serat utawa peralatan test liyane. Kanggo model dhuwur-daya, fusion splicing dianjurake.
4. Nyambung Modul menyang Komputer Host: Gunakake kalebu Kabel data serial USB-RS232 kanggo nyambungake modul menyang komputer. Instal ing driver serial darmabakti (disedhiyakake dening Produsèn) kanggo ngaktifake komunikasi. Tanpa driver, piranti lunak inang ora bisa nyambung menyang modul.

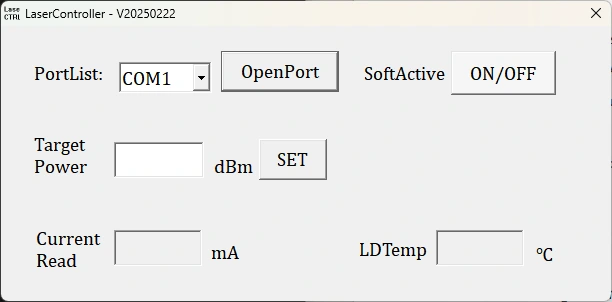

5.Software: Piranti lunak inang ngidini ngatur daya output lan ngontrol output laser liwat Tombol "SoftActive". Piranti lunak nampilake arus pompa, output daya, lan status ngawasi suhu.
6.Parameter Memori:Setelan lan status diatur liwat piranti lunak disimpen kanthi otomatis ing modul kang memori internal. Ora ana sambungan komputer host sing dibutuhake yen paramèter ora perlu modifikasi.
|
jeneng |
Dawane gelombang |
daya output |
Daya luwes (opsional) |
Jinis serat |
ukuran |
|
NLFL |
-XXXX |
-XX |
-X |
-XX |
-X |
|
Laser serat linewidth sempit |
1550: 1550nm |
50:50mW 100:100mW 200:200mW 500:500mW 1000:1000mW |
T: daya luwes |
SM:SMF-28e PM: PM1550 |
B1/B2: Bangku M31/M70 : Modul |
contone: NLFL-1550-50-T-SM-M
(Informasi pesenan: 1550nm 3kHz Ultra-Narrow Linewidth Fiber Laser, 50mW daya output, daya luwes, serat SM, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 15 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
1. Cathetan lan Pangopènan Operasi-1550nm 3kHz Ultra-Sempit Linewidth Serat Laser
● Aja kerep plugging / unplugging konektor serat kanggo nyegah akumulasi bledug lan karusakan ing mburi.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Simpen peralatan ing lingkungan sing garing lan ora lembab.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
