1310nm DFB 100KHz BTF Sempit Linewidth Laser

Daftar Isi

1. Pambuka 1310nm DFB 100KHz BTF Sempit Linewidth Laser

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Lembar data

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

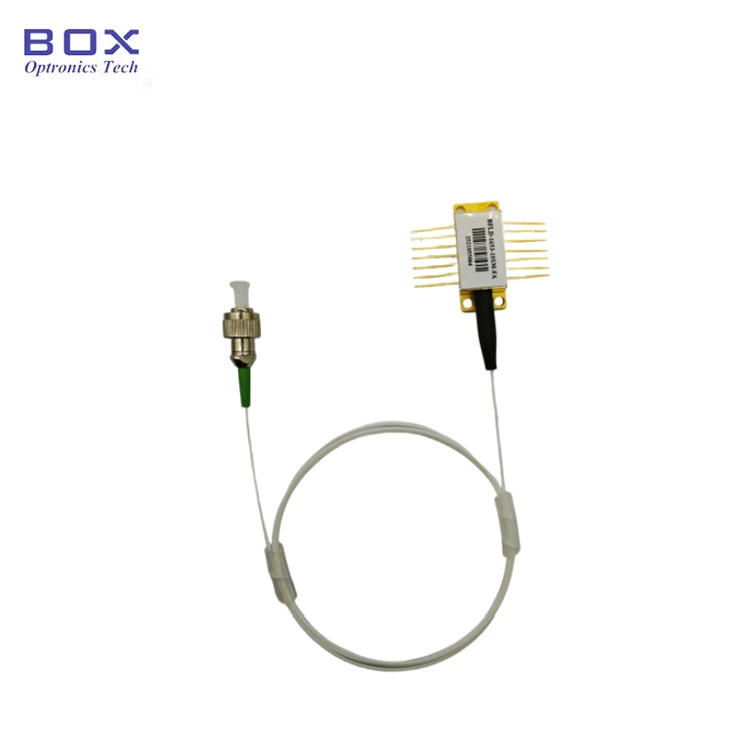

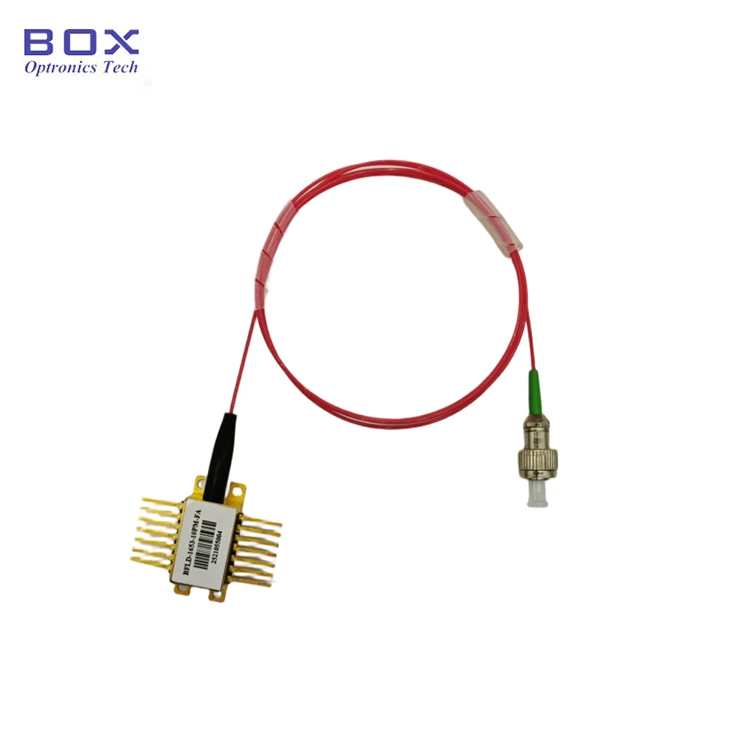

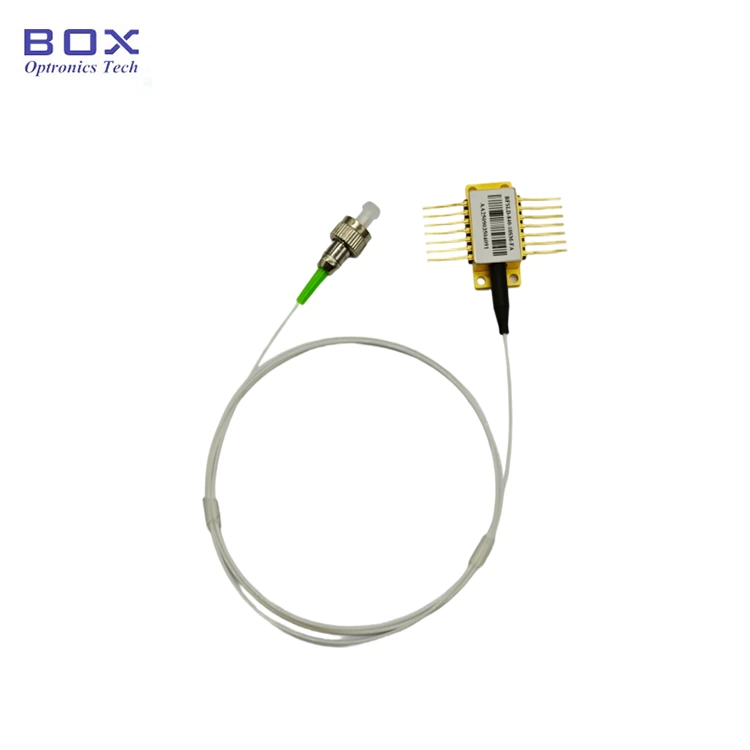

Pambuka produk

1310nm DFB 100KHz BTF Narrow Linewidth Laser yaiku a laser kinerja dhuwur dirancang kanggo aplikasi ing Lidar, radar angin, optik serat sensing, lan komunikasi koheren. Iku fitur daya output nganti 100mW, bandwidth 3dB kurang saka 100kHz, lan arus batesan sing sithik. Opsional karo serat SM / PM, suhu operasi sudhut, lan linuwih dhuwur. Mangga gunakake ing proteksi ESD lan kontrol arus & suhu drive strictly, lan supaya karusakan overcurrent.

produk Spesifikasi

Fitur produk

● SMF-28e utawa pigtail PM1310;

● Daya output > 100mW

● Ciyut jembaré garis <100KHz;

● 14-pin Paket BTF dengan TEC, isolator optik, lan Monitor PD.

Aplikasi Produk

● Lidar;

● radar angin;

● sensing serat optik;

● Komunikasi koheren.

produk Rincian

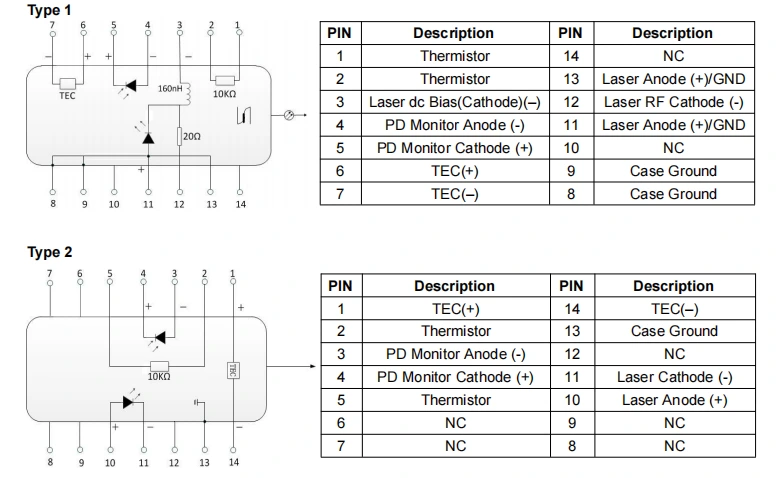

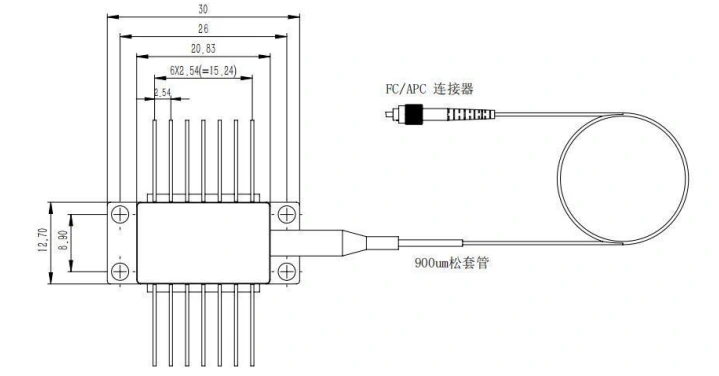

● Gambar paket&Definisi PIN-OUT(Unit:mm)-1310nm DFB 100KHz BTF Laser Linewidth Sempit

● FAQ

(1) Apa bisa ngganti dawa gelombang kanthi nyetel arus? Apa kisaran?

--Ya. Koefisien dawa gelombang saiki yaiku 0,01 nm/mA, lan koefisien dawa gelombang suhu yaiku 0,1 nm / ℃. Jangkoan sing bisa diatur WL watara ~ tengah WL +/- 1 nm

(2) Apa jembaré garis? Apa sampeyan nyedhiyakake LD lebar garis normal?

--Jembaré baris 3dB kurang saka 100kHz. LD tingkat MHz kasedhiya.

(3) Apa kisaran pangaturan daya?

--10~100%

(4) Apa sampeyan nyedhiyakake tabung serat protèktif lan konektor serat?

--Ya. 900um tabung ngeculke lan FC / APC, SC / APC, utawa konektor liyane opsional.

pesenan informasi

contone: BNLD-1310-11HPM-FA

(Informasi pesenan: 1310nm DFB 100KHz BTF Narrow Line width Laser, 100mW daya output, karo serat PM, konektor FC/APC, type1 pin-metu).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data

Lembar data

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Cathetan

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.

● Sajrone proses daya-munggah, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip kang, lan banjur mboko sithik nambah saiki ing cilik nambah nganti tingkat sing dikarepake tekan.

● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
