Modul Sumber Laser Fabry Perot FP nganggo chip laser semikonduktor, sirkuit drive sing dirancang kanthi profesional, lan kontrol TEC kanggo njamin operasi laser sing aman, daya output sing stabil, lan spektrum. 532nm, 785nm, lan 1064nm iku opsional. Daya output luwih saka 50mW. Printah lan piranti lunak host PC kasedhiya kanggo operasi lan integrasi. Cocog minangka sumber laser pump kanggo analisis biomedis lan spektral.
|
Paramèter |
Unit |
Nilai |
Cathetan |
||
|
Dawane gelombang operasi |
nm |
532±5 |
785±5 |
1064±5 |
|
|
daya output |
mW |
> 50 |
> 50 |
> 50 |
|
|
Jinis serat |
- |
460-HP |
Hi780 |
Sugeng 1060 |
|
|
Ketidakstabilan daya (jangka pendek 15 menit) |
dB |
≤±0,02 |
|
||
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤±0,05 |
|
||
|
Konektor |
- |
FC/APC |
|
||
|
ukuran |
mm |
70(W)×90(D)×18(H) |
|
||
|
sumber daya |
VDC |
DC 12V/2A |
XH2.54-3PIN |
||
|
Level listrik aktivasi |
VDC |
4.2 ~ 5.5V |
|
||
|
Antarmuka komunikasi |
- |
DB9 wadon (RS485) |
XH1.25-3PIN |
||
|
Piranti lunak kontrol |
- |
KothakLaserCtrIV2 |
|
||
|
Piranti lunak port serial |
- |
PL23XX_Prolific_DriverInstaller_v207 |
|
||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
||
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
||
● 50mW daya output dhuwur;
● Daya stabil lan spektrum;
● Paket modul kompak 70x90x18mm.
● Biomedis;
● Analisis spektral;
● sensor serat optik.

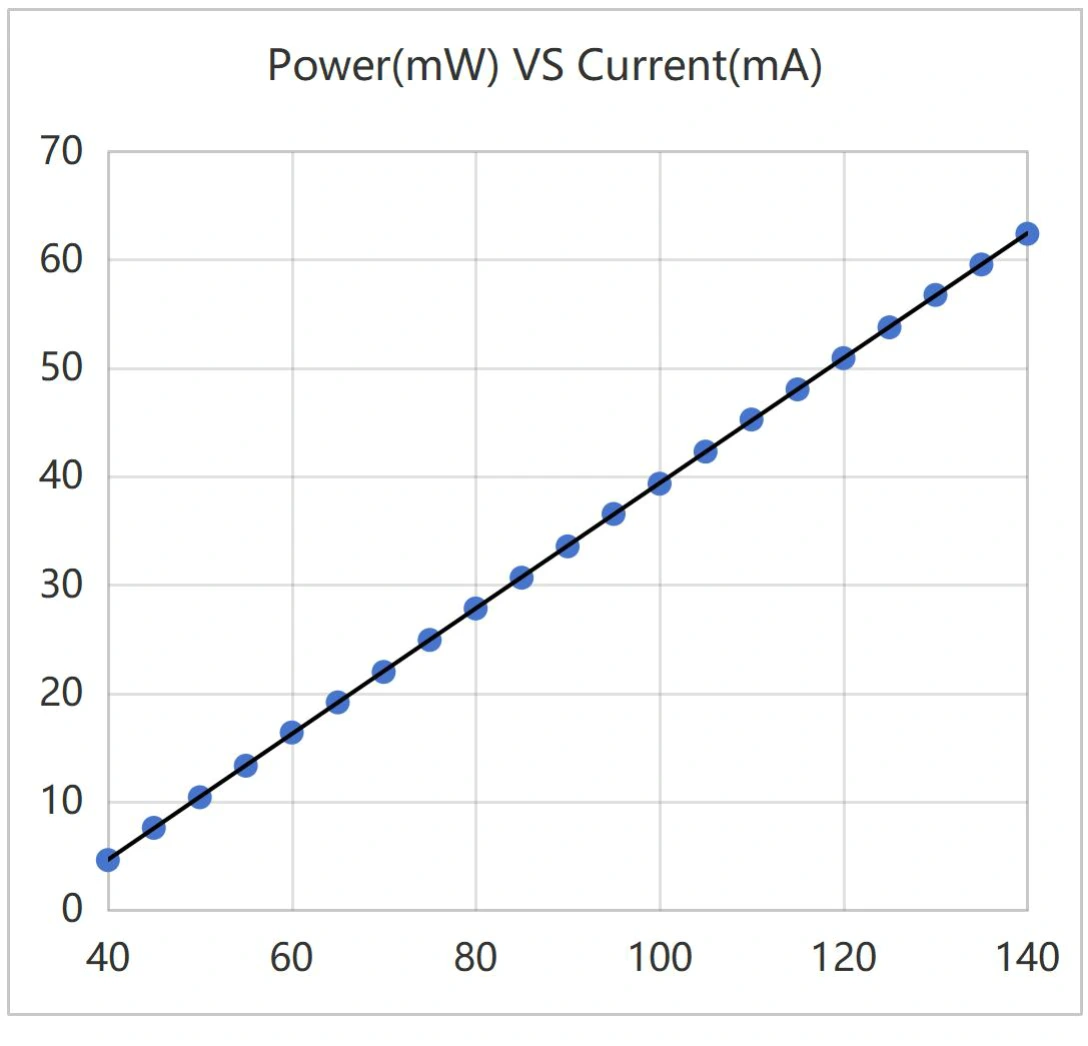

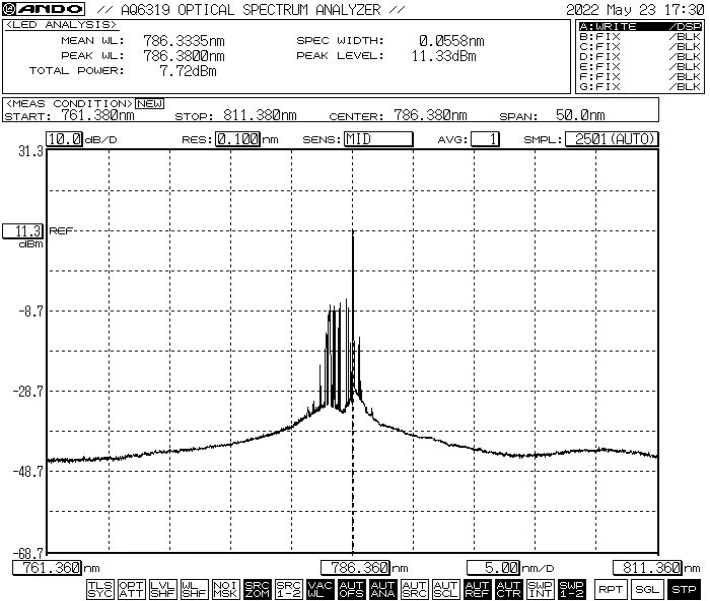

● Kurva khas: 785nm 50mW FP sumber laser
Langkah 1. Mbukak kemasan: Sadurunge ngrakit, priksa manawa kabeh aksesoris wis lengkap.
Langkah 2. Sumber daya: Disambungake menyang sumber daya switching DC utawa sumber daya sing diatur sing nyukupi syarat sumber daya. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (Adaptor daya diwenehake miturut standar voltase lokal.)
Langkah 3. Nyambungake serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa splice serat kanggo piranti utawa meter daya kanggo dites sawise konfirmasi sing ora ana polusi lan karusakan.
Setp4. Sambungake menyang komputer host: Gunakake Kabel Data USB-RS485 DB9 kanggo nyambungake Modul Sumber Laser Fabry Perot FP lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

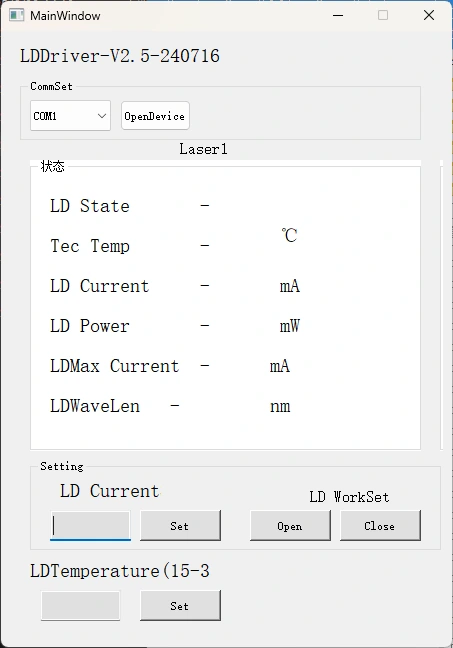

Langkah 5. Piranti lunak kontrol: Box Optronics nyedhiyakake printah serial utawa piranti lunak PC kanggo ngontrol arus LD saka Modul Sumber Laser Fabry Perot FP. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon nalika operasi wiwitan. Aja langsung nggunakake arus lengkap.)
Langkah 6. Sawise digunakake, klik tombol cedhak, mateni sumber daya, lan copot sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
|
BFL |
-FXXX |
-XX |
XX |
-XX |
-X |
|
sumber laser |
532:532nm 785:785nm 1064:1064nm |
50:50mW |
SM: serat SM PM: PM serat |
FA: FC/APC SA:SC/APC Liyane |
M: Modul B: Bangku |
contone: BFL-F1064-50SM-FA-M
(Informasi pesanan: Modul Sumber Laser Fabry Perot FP, 1064nm, daya output 50mW, kanthi serat SM, konektor FC/APC, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL/ UPS/ FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Produksi: 10-15 dina kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional: 3-5 dina kerja.
● Ora dianjurake kanggo kerep masang utawa mbusak konektor serat optik, supaya nyegah kontaminasi bledug-kang bisa mimpin kanggo tambah mundhut selipan-utawa kobong saka konektor serat pasuryan mburi.
● Konektor serat sing resik kanthi ngilangke tanpa lint lan mriksa nganggo detektor rai mburi serat sadurunge sambungan. Tansah nyambung / medhot sambungan serat tanpa daya supaya mburi-pasuryan kobong. Konektor serat optik kudu ditutupi tutup bledug.
● Yen serat output kudu disambungake menyang serat liyane, dianjurake kanggo nggunakake splicer fusi.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; simpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.
(2) Gagal amarga operasi sing ora bener dening pangguna.
(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Kerusakan utawa mundhut nalika transportasi.
