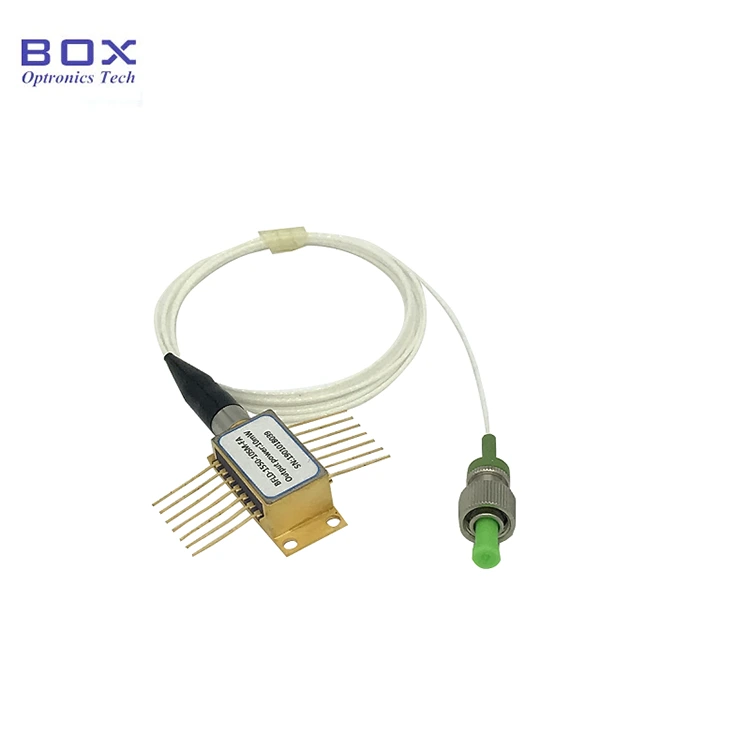

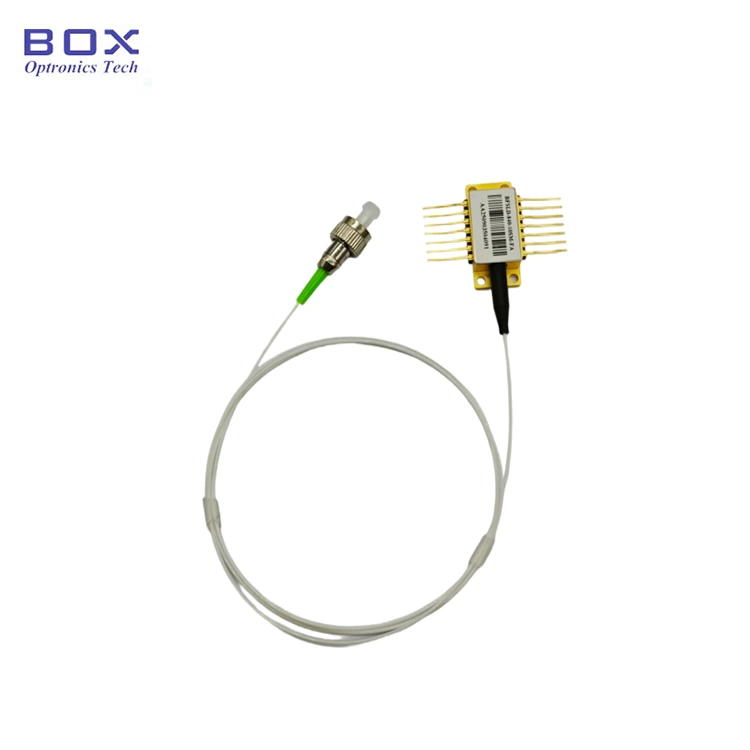

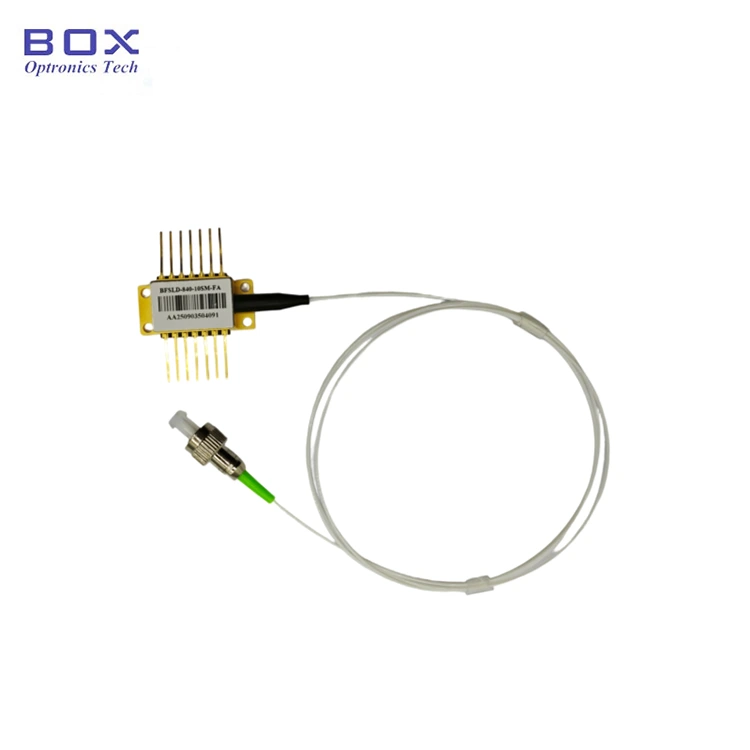

Pambuka produk

Iki minangka 520nm FP Butterfly Laser Diode kanthi a Paket kupu kupu 14 pin. Iki minangka Dioda Laser Fabry-Perot. Fitur nganti 30mW daya output, lan dibangun ing TEC lan termistor. Jinis serat bisa SM-460HP utawa serat PM-S460-HP. Cocog kanggo piranti optik. Yen pin mbutuhake soldering, suhu soldering kudu ora ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik.

produk Spesifikasi

Fitur produk

● SM-460HP utawa serat PM-S460-HP;

● Daya output munggah iki 30 mW;

● 14-pin Paket BTF karo TEC lan Monitor PD;

● Dioda laser sing dipasangake serat cahya ijo sing katon.

Aplikasi Produk

● instrumen optik;

● Transmisi serat optik sistem;

● indikasi laser.

Detail Produk

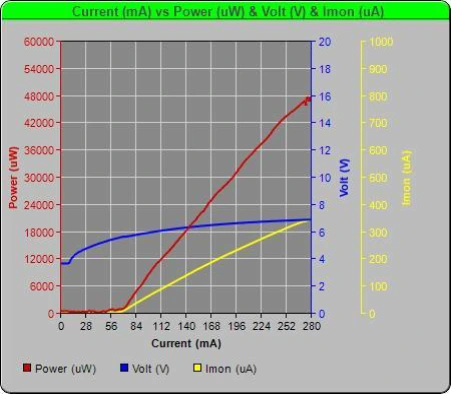

● Spektrum khas: PIV

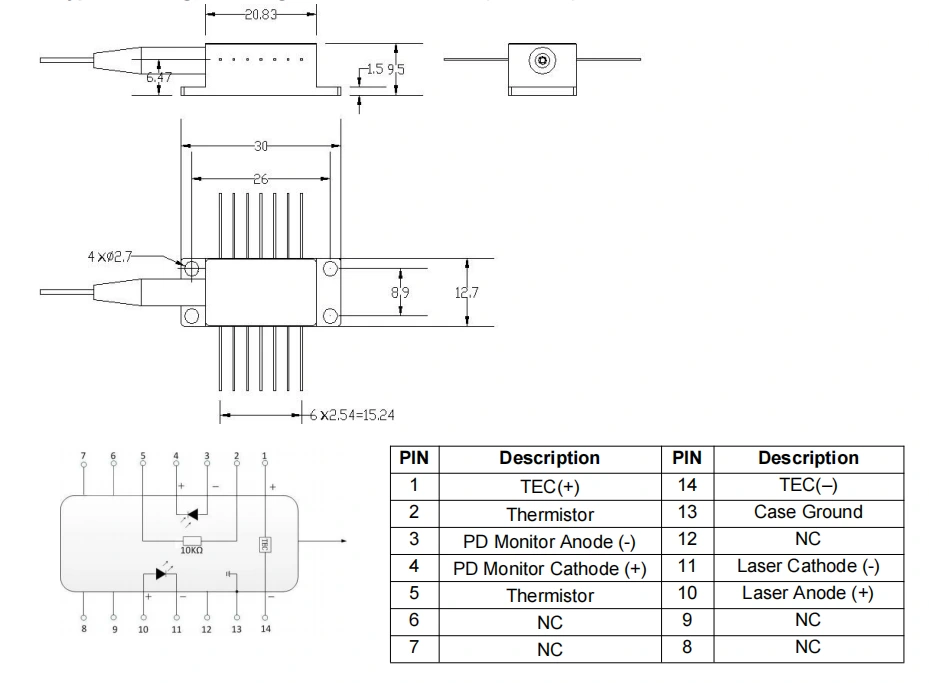

● Gambar paket&Definisi PIN-OUT(Unit:mm)-520nm FP Butterfly Dioda Laser

● Tuladha packing

* Piranti mandiri; ora ana driver sing dibangun (paket modul karo driver sirkuit opsional).

pesenan informasi

contone: BFLD-F520-30SM-FA

(Informasi pesenan: 520nm FP Butterfly Laser Diode, 14-pin kupu-kupu paket, daya output 30mW, kanthi serat SM 460HP, konektor FC/APC)

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.

● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.

● Sajrone proses daya-munggah, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip kang, lan banjur mboko sithik nambah saiki ing cilik nambah nganti tingkat sing dikarepake tekan.

● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.

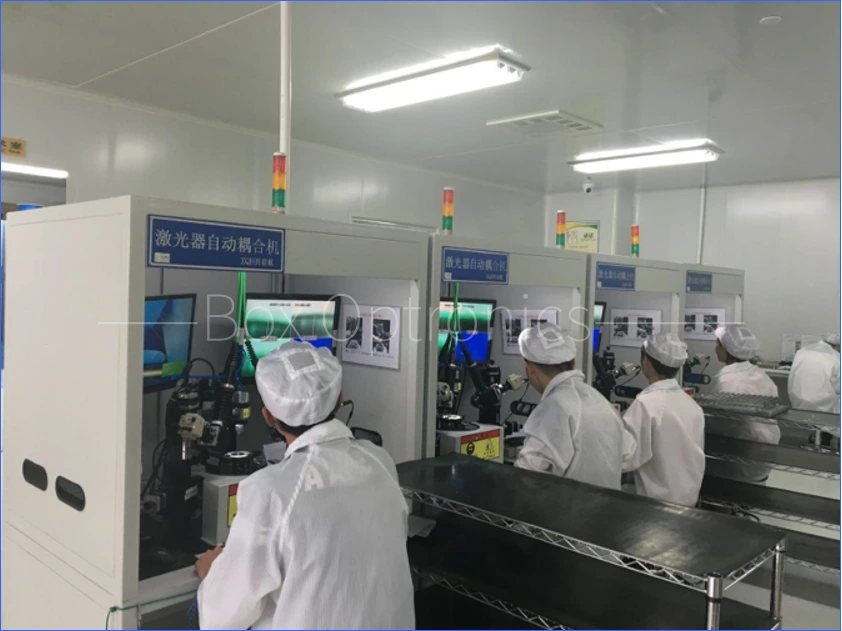

Produksi nyata baris
