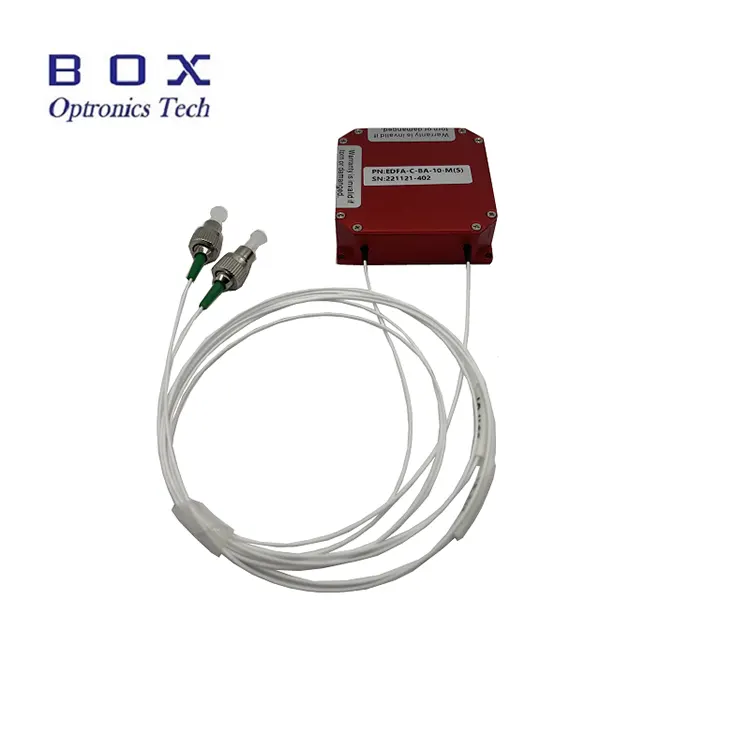

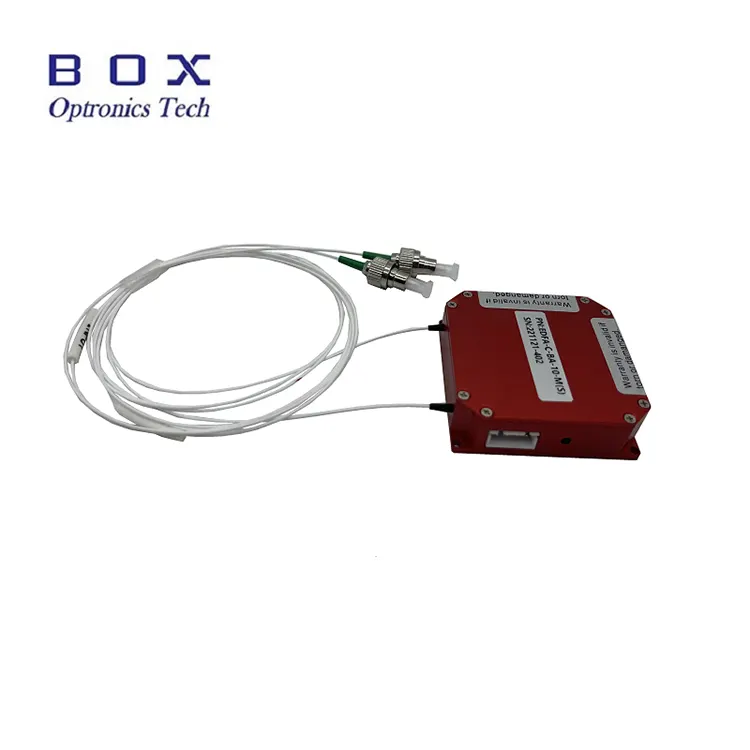

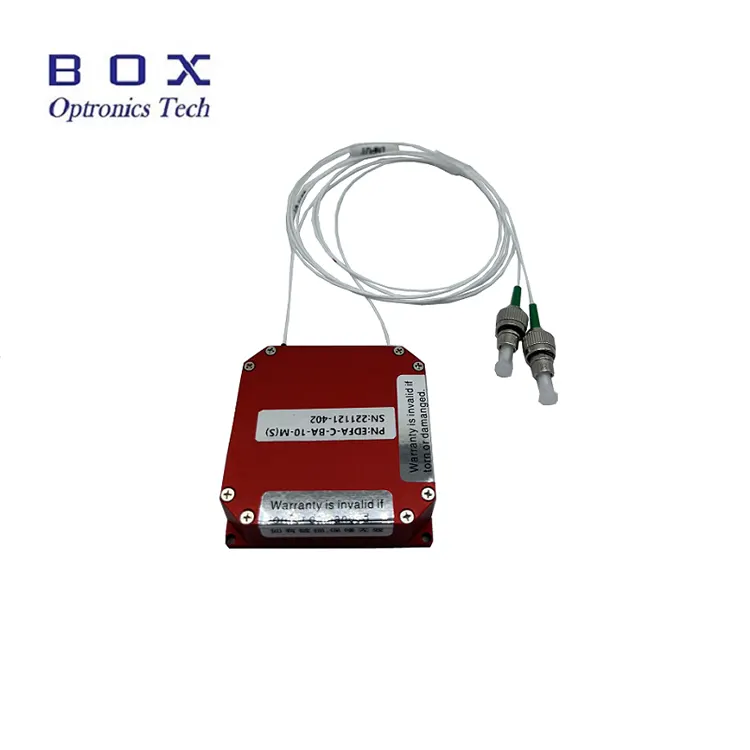

Mikro-Modul C-band Erbium-doped Serat Booster Amplifier dirancang kanggo aplikasi ing papan sing winates. Demensi yaiku 50 (W) × 50 (D) × 15 (H) mm utawa 45 (W) × 65 (D) × 10 (H) mm opsional. Padha bisa digunakake kanggo amplifikasi daya sinyal laser ing C-band 1530 ~ 1565nm kisaran dawa gelombang. Dheweke duwe daya dhuwur 10/13/17/20/23dBm, lan swara sing sithik. A port serial komunikasi lan kabel daya kasedhiya kanggo operasi PC. kapan nggunakake modul iki, mesthekake pasuryan mburi serat resik, weruh saka laser watesan input, lan njupuk pancegahan safety laser perlu.
|
Paramèter |
Unit |
Nilai |
Cathetan |
||||
|
Rentang dawa gelombang |
nm |
1530-1565 |
C-band |
||||
|
daya input |
dBm |
-6~+3 |
|
||||
|
daya output |
dBm |
10 |
13 |
17 |
20 |
23 |
-3dBm Input |
|
Angka swara |
dB |
≤5.0 |
-3dBm Input |
||||
|
PDG |
dB |
≤0.3 |
|
||||
|
PMD |
ps |
0.5 |
|
||||
|
Isolasi Input/Output |
dB |
≥35 |
|
||||
|
Monitor daya |
dB |
|
Input / Output |
||||
|
Mode operasi |
- |
|
ACC/APC |
||||
|
Serat pigtail |
- |
SMF-28 |
FC/APC |
||||
|
Mode kontrol |
- |
DB9 Wadon (RS232)/TTL |
|
||||
|
Antarmuka komunikasi
|
- |
ZH2.54-4PIN |
Modul M15 |
||||
|
- |
ZH1.5-6PIN |
Modul M10 |
|||||
|
ukuran |
mm |
50(W)×50(D)×15(H) |
Modul |
||||
|
10~20dBm:45(W)×65(D)×10(H) |
Modul |
||||||
|
sumber daya |
- |
DC 5V, <10W |
Modul |
||||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
||||
|
Kelembapan operasi |
℃ |
0~70% |
|
||||
● Wide dawa gelombang sawetara-1530 ~ 1565nm;
● Subminiatur desain;
● Kurang swara <5dB;
● Mode kontrol RS232/TTL.
● Optik komunikasi serat;
● Optik sensor serat;
● Serat laser.

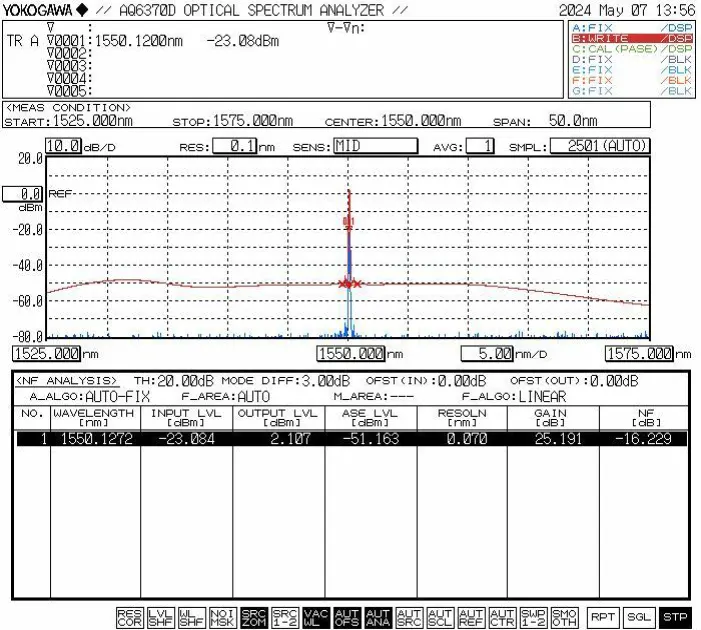

● Kurva Karakteristik Khas
● Definisi pin komunikasi (saka kiwa menyang tengen: 1 nganti 4):
Tingkat komunikasi tundhuk karo standar TTL. A TTL-RS232 konversi tingkat dibutuhake kanggo sambungan menyang komputer.
|
Pin |
definisi |
|
1 |
+5V |
|
2 |
GND |
|
3 |
TTL TX |
|
4 |
TTL RX |
|
jeneng |
jinis EDFA |
Dawane gelombang |
daya output |
Jinis serat |
ukuran |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-doped Fiber Amplifier Kab |
BA: Booster-Amp |
C: C-band |
10:10dBm 13:13dBm 17:17dBm 20:20dBm 23:23dBm |
SM:SMF-28e |
MIC: Modul |
contone: EDFA-BA-C-23-SM-MIC
(Informasi pesanan: Micro-Module C-band Erbium-doped Serat Booster Amplifier, 23dBmoutput daya, karo SMF-28efiber, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
Step1.Unpacking lan Majelis
Priksa manawa kabeh aksesoris lengkap sadurunge dipasang.
Step2. Nyambungake Power Supply lan Serat Tali Tambal
Sambungake sumber daya; nyambungake lampu sinyal menyang input
Step3.Nguripake Amplifier

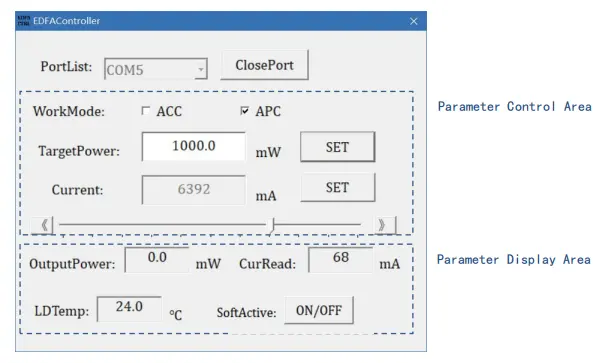

Nguripake daya amplifier. Cathetan: Arus operasi lan gain nilai sing paramèter disetel dening komputer inang ing mati pungkasan, lan bisa diowahi liwat piranti lunak yen needed.It wis strictly dilarang kanggo plug utawa copot konektor serat nalika laser lagi operasi.
Setp4.Shutdown
Copot kabel daya sawise digunakake.
● Aja mateni sumber daya langsung nalika amplifier operasi.
● Tansah konektor serat saka bledug kanggo nyegah kobong serat konektor pasuryan mburi. Resik konektor serat nganggo kertas lensa tanpa bledug sadurunge sambungan, mriksa karo inspektur pasuryan serat mburi, lan nyambung liwat flange mung sawise konfirmasi karesikan. Yen ora, pasuryan mburi konektor serat bisa diobong nalika laser diuripake. Mesthekake operasi bebas laser nalika nyambungake flanges, lan sijine ing tutup bledug serat nalika ora dienggo.
● Tansah piranti garing lan simpen ing panggonan sing garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
