C-band Erbium-doped Fiber In-Line Amplifier

Daftar Isi

1. Pambuka saka C-band Erbium-doped Fiber In-Line Amplifier

2. Teknik Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Informasi Pesenan

7. Datasheet lan Testsheet

8. Katentuan Pangginaan supados langkung lan pambayaran

9. Wektu timbal

10. Cathetan operasi lan Pangopènan

11. Quality Assurance lan Layanan Sawise Sales

Pambuka produk

C-band Erbium-doped Serat In-Line Amplifier punika dirancang kanggo relay baris ing laser serat utawa sistem komunikasi serat. Padha bisa digunakake kanggo amplifikasi daya sinyal laser ing C-band 1530 ~ 1565nm kisaran dawa gelombang. Dheweke nduweni daya dhuwur 15/17/20/23/25/26dBm, lan kurang rame. Pujian lan piranti lunak diwenehake kanggo operasi PC. Nalika nggunakake iki modul, mesthekake pasuryan mburi serat resik, weruh saka input laser watesan, lan njupuk pancegahan safety laser perlu.

produk Spesifikasi

produk Fitur

● Wide dawa gelombang sawetara-1530 ~ 1565nm;

● gain dhuwur faktor;

● Kurang swara <5.5dB;

● Daya output dhuwur 15/17/20/23/25/26dBm opsional.

produk Aplikasi

● Optik komunikasi serat;

● Optik sensor serat;

● Serat laser.

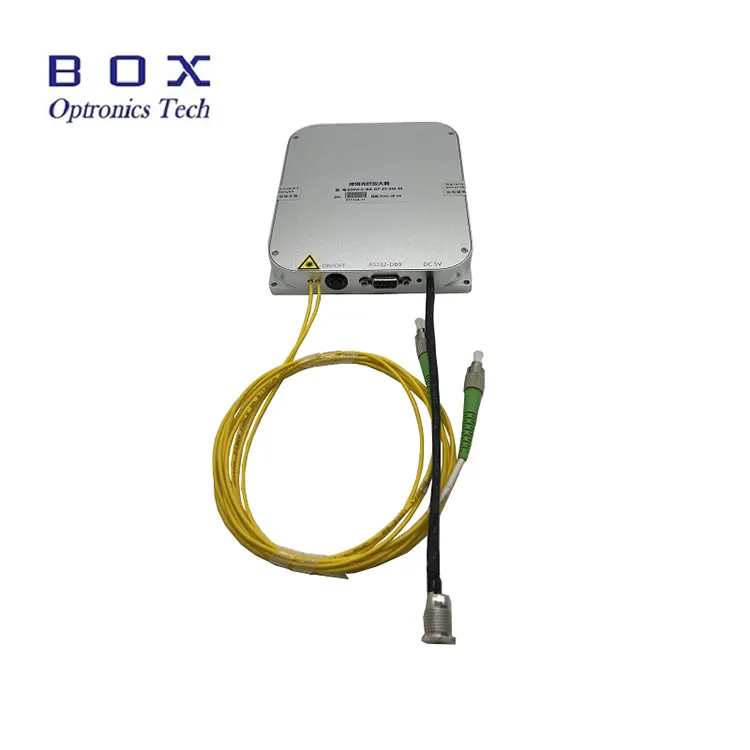

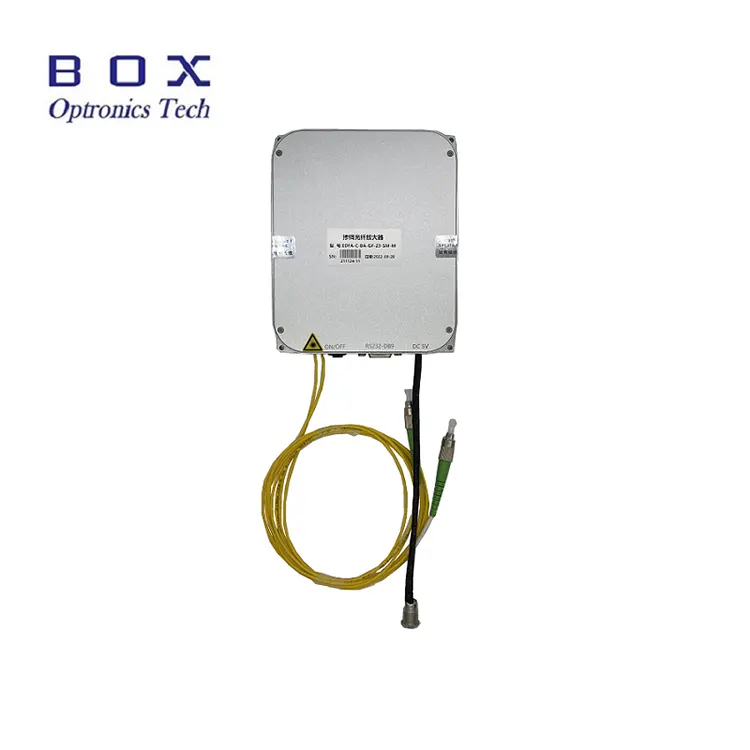

produk Rincian

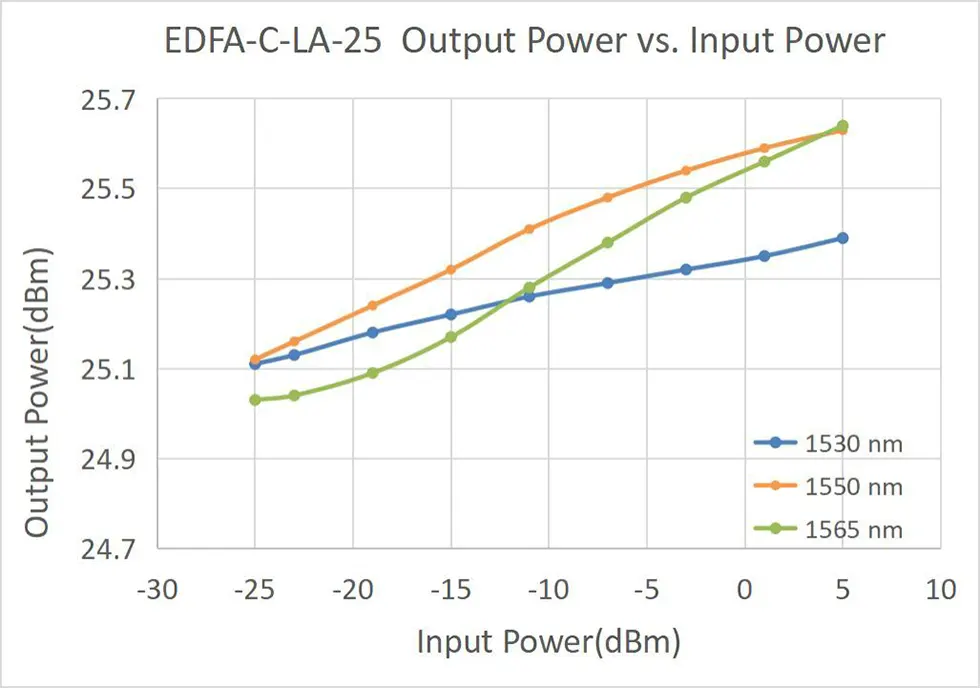

● Kurva Karakteristik Khas

Informasi pesenan

contone: EDFA-LA-C-15-SM-M

(Informasi pesanan: C-band Erbium-doped Fiber In-Line Amplifier, daya output 15dB, kanthi serat SMF-28e, paket modul).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

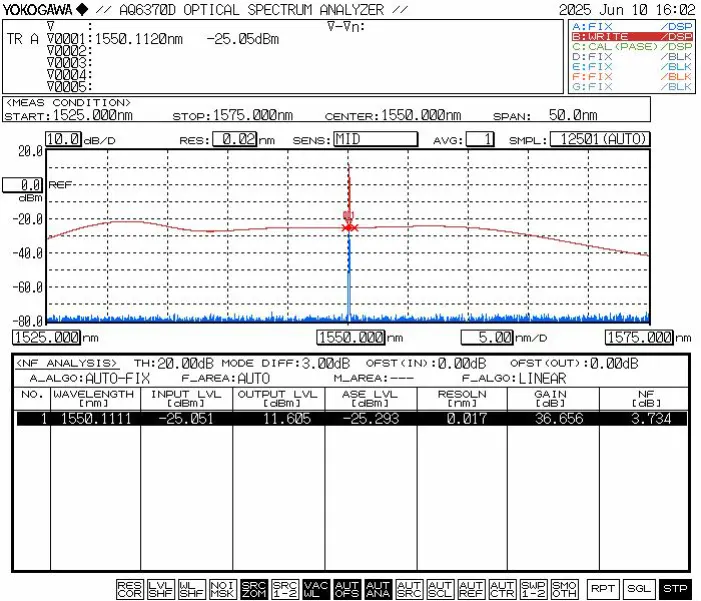

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan operasi lan Pangopènan

● Kanggo serat mode tunggal (Hi-1060, PM980, G652D, PM1550, lsp.), Toleransi daya teoritis kanggo cahya terus-terusan kira-kira 200mW nalika mburi pasuryan resik. Mulane, model EDFA karo daya output <200mW bisa nyambungake konektor serat output menyang piranti serat siji-mode liyane liwat adaptor sing bisa dipindhah (flanges serat).

● Aja mateni sumber daya langsung nalika amplifier operasi.

● Tansah konektor serat saka bledug kanggo nyegah kobong serat konektor pasuryan mburi. Resik konektor serat nganggo kertas lensa tanpa bledug sadurunge sambungan, mriksa karo inspektur pasuryan serat mburi, lan nyambung liwat flange mung sawise konfirmasi karesikan. Yen ora, pasuryan mburi konektor serat bisa diobong nalika laser diuripake. Mesthekake operasi bebas laser nalika nyambungake flanges, lan sijine ing tutup bledug serat nalika ora dienggo.

● Kerep plugging / unplugging konektor serat output ora dianjurake, amarga bisa nimbulaké kontaminasi bledug, mundhut selipan tambah, utawa kobong saka pasuryan mburi konektor serat.

● Tansah piranti garing lan simpen ing panggonan sing garing.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
