1. Pambuka saka C-band Erbium-doped Fiber Pre-Amplifier
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas
5. Detail produk
6. Informasi Pesenan
7. Datasheet lan testsheet
8. Katentuan Pangginaan supados langkung lan pambayaran
9. Wektu timbal
10. Langkah-langkah operasi
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales
C-band Erbium-doped Fiber Pre-Amplifiers dirancang kanggo nambah sensitivitas sadurunge panrima optik. Pre-amplifier yaiku khusus digunakake kanggo amplifikasi sinyal optik cilik ing sawetara -45~25dbm. Gain khas sinyal cilik dhuwure 35 ~ 45dB, lan swara kurang saka 4.5dB. Bisa digunakake kanggo amplifikasi daya laser sinyal ing C-band 1530 ~ 1565nm sawetara dawa gelombang. Arus otomatis Kontrol (ACC) mode kerja. Piranti lunak printah lan kontrol kasedhiya kanggo PC operasi.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
|
Nomer bagean |
- |
EDFA‑PA‑35 |
EDFA‑PA‑45 |
|
|
Range spektral |
nm |
1530-1565 |
C-band |
|
|
daya input |
dBm |
-35~-25 |
-45~-25 |
|
|
Koefisien gain |
dB |
35@-35dBm Input |
45@-45dBm Input |
35@-25dBm Input |
|
Angka swara |
dB |
≤4.5 |
|
|
|
PDG |
dB |
≤0.3 |
|
|
|
PMD |
ps |
≤0.5 |
|
|
|
Isolasi Input/Output |
dB |
≥35 |
|
|
|
Monitor daya |
dB |
daya output |
|
|
|
Mode operasi |
- |
ACC |
|
|
|
Serat pigtail |
- |
SMF-28 |
FC/APC |
|
|
Antarmuka komunikasi |
- |
Layar tutul/DB9 Female (RS232) |
Benchtop |
|
|
- |
DB9 wadon (RS232) |
Modul |
||
|
sumber daya |
- |
AC 110 ~ 240V, <30W |
Benchtop |
|
|
- |
DC 5V, <15W |
Modul |
||
|
ukuran |
mm |
260(W)×280(D)×120(H) |
Benchtop |
|
|
150(W)×125(D)×20(H) |
Modul |
|||
|
70(W)×90(D)×15(H) |
Modul |
|||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
|
Kelembapan operasi |
℃ |
0~70% |
|
|
● Wide dawa gelombang sawetara-1530 ~ 1565nm;
● Kurang swara <4.5dB;
● Layar tutul/DB9 Female (RS232) antarmuka komunikasi kanggo operasi gampang.
● Optik komunikasi serat;
● Optik sensor serat;
● Serat laser.

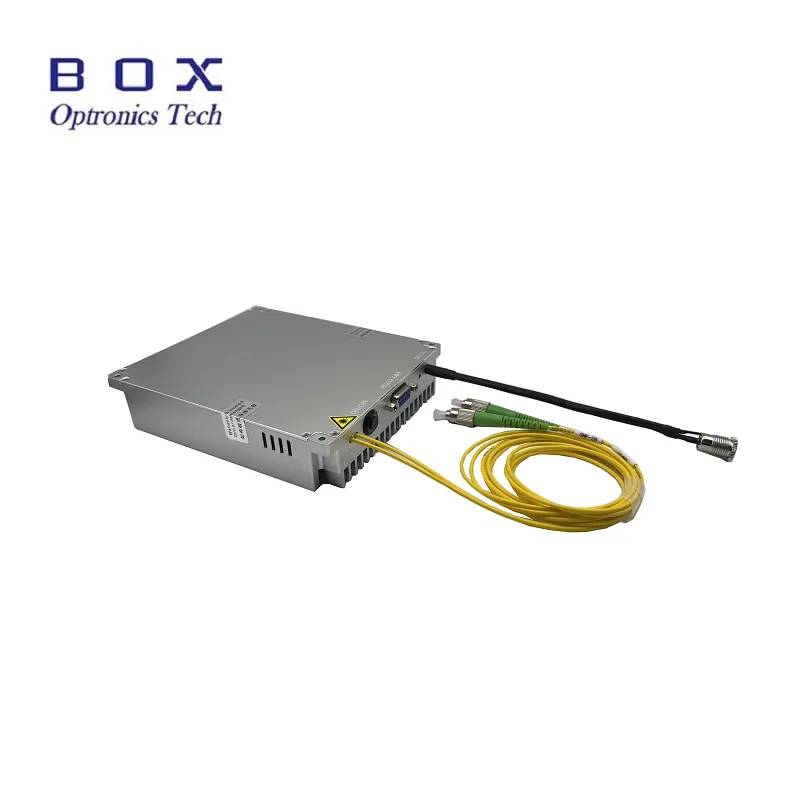

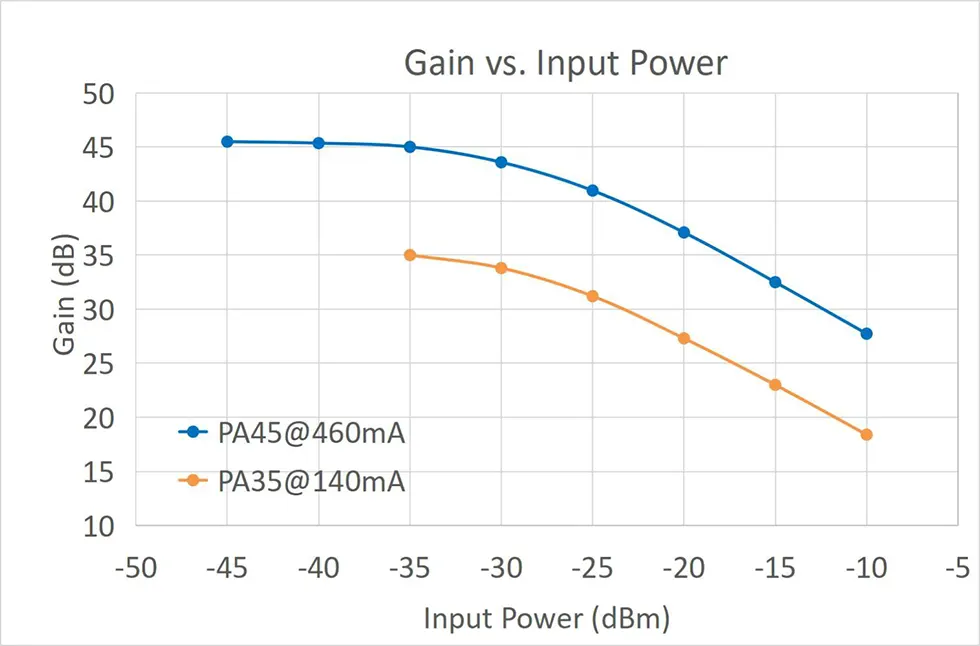

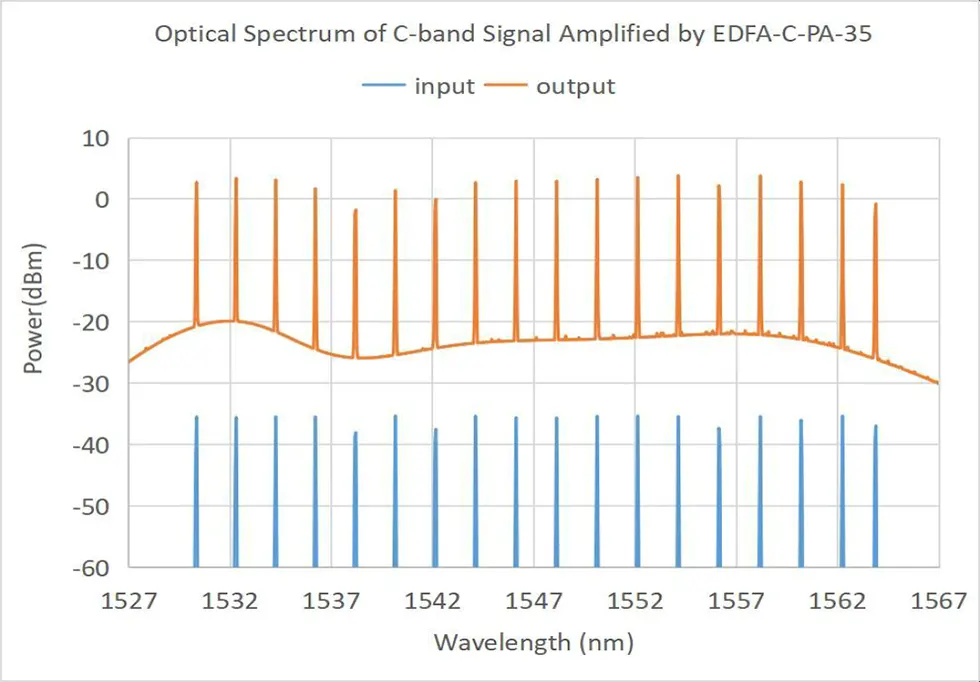

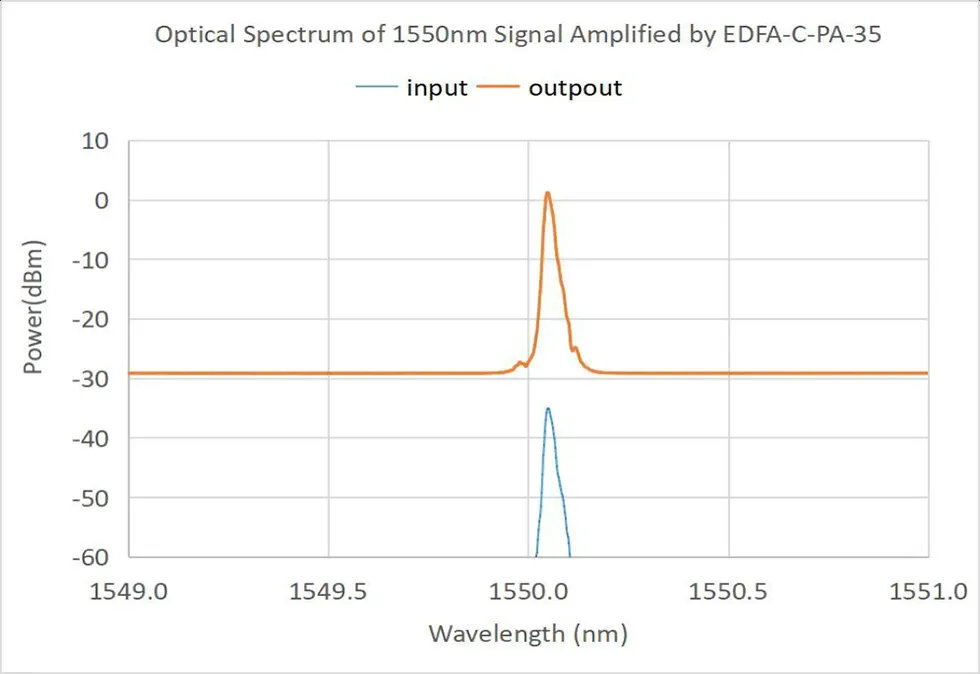

● Kurva Karakteristik Khas
|
jeneng |
jinis EDFA |
Dawane gelombang |
gain sinyal cilik |
Jinis serat |
ukuran |
|
EDFA |
-XX |
-X |
-XX |
XX |
-X |
|
Erbium-doped Fiber Amplifier Kab |
PA: Pre-Amp |
C: C-band |
35: 35dB@-35dBm 45:45dB@-45dBm |
SM:SMF-28e |
M15: Modul M20: Modul B: Benchtop |
contone:EDFA-PA-C-35-SM-M
(Informasi pesanan: C-band Erbium-doped Fiber Pre-Amplifier, gain sinyal 35dBmsmall, kanthi paket modul SMF-28efiber).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.

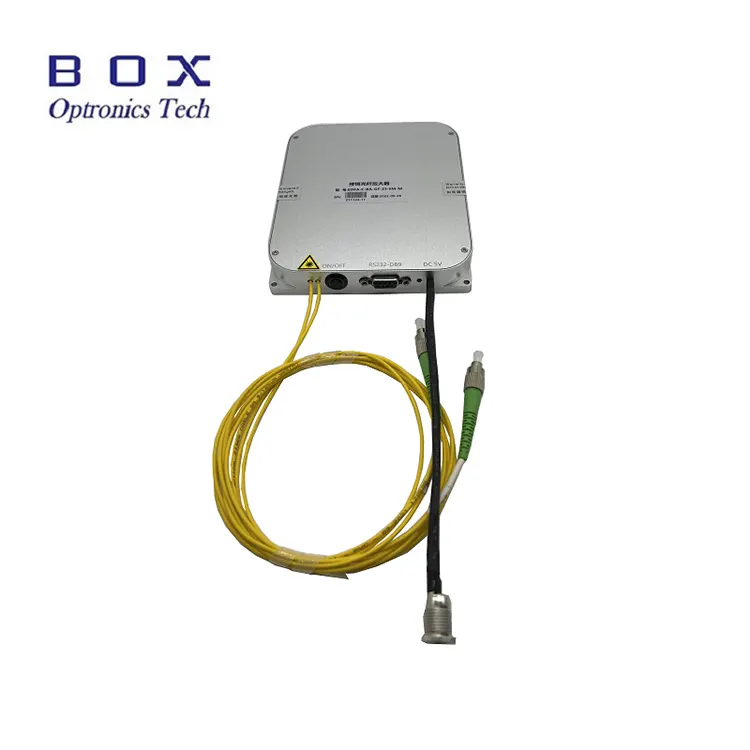

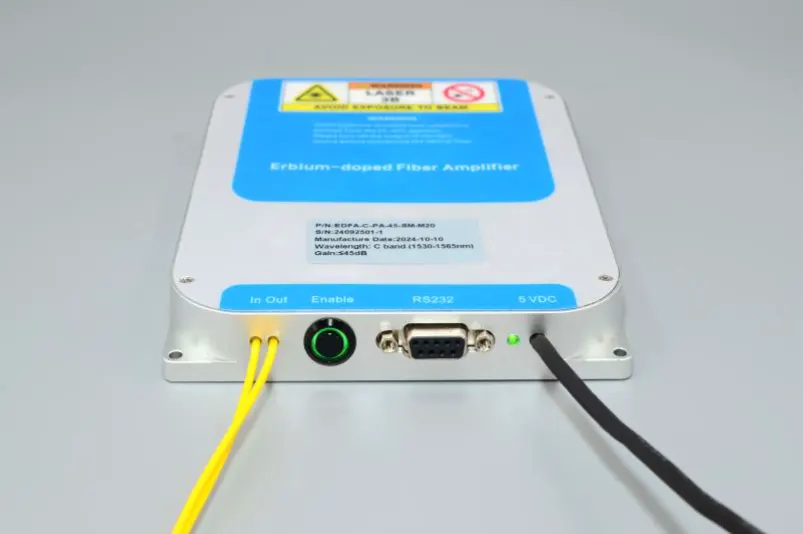

Step1.Appearance: Sisih ngarep saka EDFA wis sequentially dilengkapi serat optik input lan output, lan saklar aktivasi output amplifikasi optik, komunikasi komputer host antarmuka (standar RS232 DB9), lampu indikator daya, lan kabel daya (standar DC 5V).
Step2. Power Supply: Daya port punika standar DC5.5 × 2.1mm daya antarmuka, lan adaptor daya DC5V DC cocog bakal kasedhiya nalika produk ninggalake pabrik. Cara sambungan antarane adaptor daya lan modul EDFA kapacak ing tokoh ngisor. Mangga dadi manawa kanggo nggunakake adaptor daya cocog asli. Nggunakake adaptor daya sing ora cocog bakal nyebabake EDFA ora bisa digunakake kanthi bener utawa ngrusak EDFA. A wangun U line sumber daya konektor uga bisa kasedhiya kanggo pangguna kanggo nyambung menyang a sumber daya ngoper, nanging kudu ngajokaken ing advance sak pengadaan.
Step3. Nyambungake Serat Jumpers: Bukak tutup bledug konektor serat optik, mriksa pasuryan mburi serat, lan konfirmasi yen ora ana polusi lan karusakan sadurunge nyambungake optik liyane piranti serat utawa peralatan testing. Kanggo serat output saka EDFA daya dhuwur model, kang dianjurake kanggo nggunakake cara fusion splicing kanggo sambungan.

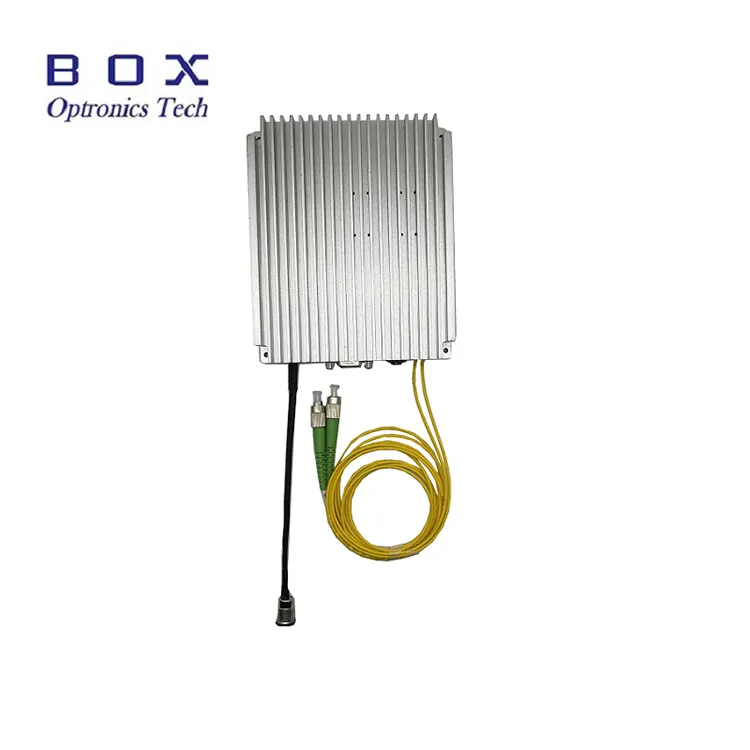

Setp4.Pembubaran Panas: Iki modul amplifier serat erbium-doped ngasilake panas tartamtu. Ing lumahing ngisor amplifier (sisih tanpa teks) kudu ing cedhak kontak karo sink panas, sirip boros panas, utawa lumahing logam ing ngisor sasis pangguna. Cooling online cocok dianjurake kanggo entuk efek boros panas apik. Lingkungan kerja paling optimal sing disaranake suhu -5 ~ +35 ℃. Nalika ing suhu sekitar ngluwihi 50 ℃, ing amplifier ing negara siyaga ora bakal miwiti. Nalika suhu lingkungan ngluwihi 55 ℃, ing amplifier ing negara apa bakal kanthi otomatis mungkasi output laser lan mlebu negara siaga kanggo proteksi diri. Nalika suhu sekitar mudhun nganti 50 ℃, amplifier bakal kanthi otomatis nerusake output.
Step5.Input Daya Optik: Penguat serat erbium-doped iki ora ana syarat ambang kanggo daya sinyal optik input. Nalika daya rata-rata input optik sinyal suda kanggo near daya nul, amplifier isih bakal njaga ing negara apa, lan port output bakal duwe output emisi spontan. Nanging, kanggo entuk efek amplifikasi sing luwih becik lan rasio sinyal-kanggo-noise, dianjurake kanggo ngontrol daya optik input ing sawetara daya diterangake ing sheet test utawa specification produk.
Step6.Kontrol Komputer Inang: Penguat iki minangka produk modular lan kudu digabungake karo piranti lunak komputer inang khusus kanggo nyetel lan ngawasi status operasi lan paramèter operasi EDFA. Kebutuhan komputer pangguna kanggo nginstal program driver port serial USB-232 lan komputer host EDFA piranti lunak kontrol sing diwenehake dening perusahaan kita. Driver port serial USB-232 program kudu diinstal, digunakake piranti lunak komputer inang ora bisa nyambung lan komunikasi karo modul EDFA biasane. Sampeyan kudu nyatet sing Program driver port serial USB-232 kudu konsisten karo USB-232 sing asli kabel port serial digunakake. Nomer versi piranti lunak komputer host EDFA lunak kudu konsisten karo nomer versi piranti lunak sing direkam ing lembar uji produk.

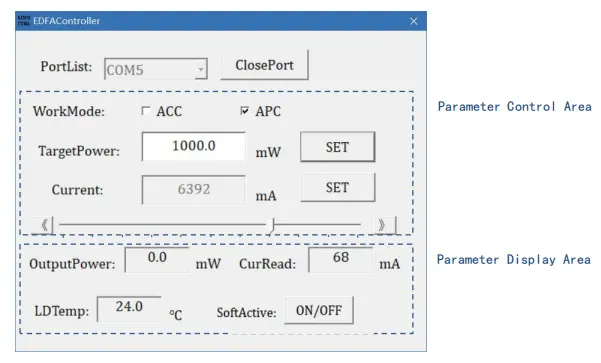

Langkah 7. Antarmuka Piranti Lunak Komputer Host: Informasi sing bisa ditampilake dening piranti lunak komputer host kalebu Mode kerja amplifier, nilai target daya optik output, laser pompa nilai target saiki, lan status ngawasi suhu.
Langkah 8. Operasi Khusus: Sawise miwiti lunak komputer inang, pisanan pilih nomer port serial bener ing serial port urutan PortList, klik tombol OpenPort kanggo mbukak serial pelabuhan. Ing wektu iki, jendhela Waca Saiki lan LDTemp bakal nampilake digunakake saiki lan suhu pump saka modul. Ketik target optik daya ing jendhela TargetPower lan klik tombol SET. Nalika tombol ngalih saka modul EDFA lan tombol SoftActive ngalih ing piranti lunak sing loro diuripake, setelan njupuk efek lan EDFA wis output daya optik.
Langkah 9. Mode kontrol: model standar amplifier serat iki ndhukung rong mode kerja, kontrol saiki otomatis mode (mode ACC) lan mode kontrol daya otomatis (mode APC). Sampeyan bisa ngalih antarane rong mode kerja iki liwat opsi WorkMode. Nalika ngalih, Wigati dimangerteni kanggo mateni ngalih tombol Aktif dhisik. (* Sawetara amplifier model mung ndhukung mode ACC, kayata EDFA-C-PA). Ing mode ACC, ketik pompa nilai saiki ing jendhela Saiki lan klik tombol SET, utawa langsung seret panggeser kiwa lan tengen kanggo nyetel Nilai saiki pump. Ing mode APC, ketik Nilai daya optik target ing jendhela TargetPower lan klik SET tombol.
Langkah 10. Aktivasi Output: Nalika Aktifake ngalih tombol ing ngarep modul lan tombol SoftActive ngalih ing piranti lunak sing loro diuripake, setelan njupuk efek lan amplifier duwe output laser, lan lampu indikator LASER urip. Ing ON / OFF tombol bakal ditampilake ing abang. OutputPower ing ngawasi parameter area nuduhake saiki daya optik output nyata, CurRead nuduhake saiki pump saiki, lan LDTemp nuduhake suhu internal.
Langkah 11. Mati: Pateni dhisik Ngalih tombol ON / OFF ing sisih amplifier lan tombol SoftActive ngalih ing piranti lunak, klik ClosePort kanggo nutup port serial, lan banjur nutup piranti lunak.
Langkah 12. Parameter Memori: Mode lan Paramèter sing disetel dening piranti lunak kontrol bakal disimpen kanthi otomatis ing njero modul EDFA lan duwe fungsi daya-mati memori. Yen ora perlu ngowahi paramèter EDFA, iku ora perlu kanggo nyambung menyang komputer inang nalika nggunakake maneh.
● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.
● Nalika miwiti, konfirmasi dhisik yen saklar daya lan tombol dipateni, banjur sambungake sumber daya. Nalika mateni, pisanan mateni ngalih tombol, lan banjur medhot sumber daya sawise output lampu indikator mati. Aja langsung mateni sumber daya nalika EDFA makarya.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Konektor serat optik kudu ditutupi tutup bledug.
● Ora dianjurake kanggo kerep masang lan copot plug output konektor serat supaya ora kontaminasi bledug, kang bisa mimpin kanggo tambah mundhut selipan utawa kobong saka pasuryan mburi konektor serat.
● Tansah piranti garing lan simpen ing panggonan sing garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
