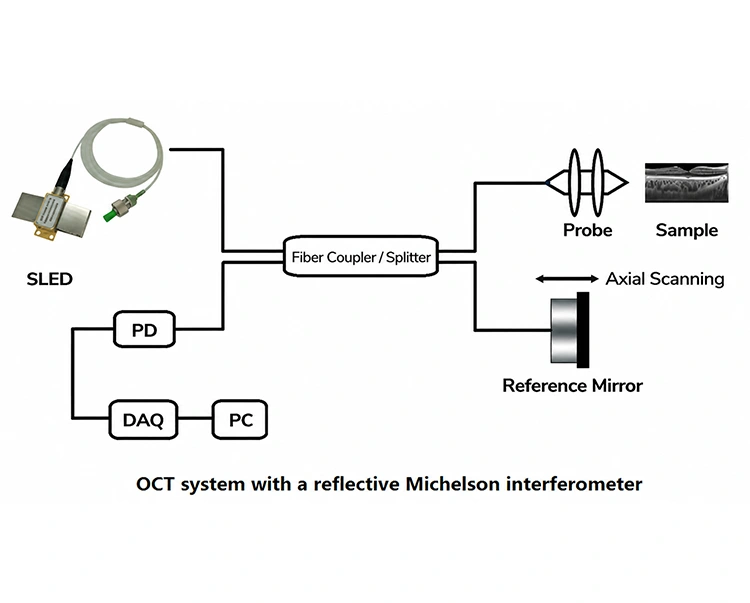

(1) Cahya sing dipancarake dening broadband, sumber koherensi kurang (kayata SLED) dipérang dadi rong sinar kanthi pamisah balok (utawa penggandeng serat), mlebu ing lengen referensi lan lengen sampel.
(2) Cahaya ing lengen referensi dipantulake maneh dening pangilon.
(3) Sawise cahya ing lengen sampel madhangi jaringan utawa materi sing diselidiki, cahya sing kasebar ing mburi saka macem-macem ambane bali.
(4) Loro balok gabung maneh ing pamisah balok; sinyal gangguan kui mung nalika prabédan path optik antarane loro tangan tiba ing dawa koherensi saka sumber cahya. Dawane koherensi cendhak iki njamin resolusi aksial sing dhuwur ing sistem.
(5) Kanthi mindhai posisi pangilon referensi utawa nggunakake frekuensi sweeping kanggo entuk sinyal interferensi, sistem bisa mbangun maneh gambar tomografi rong dimensi utawa telung dimensi saka lapisan sampel kanthi lapisan.
|
Komponen |
Deskripsi Fungsi |
|

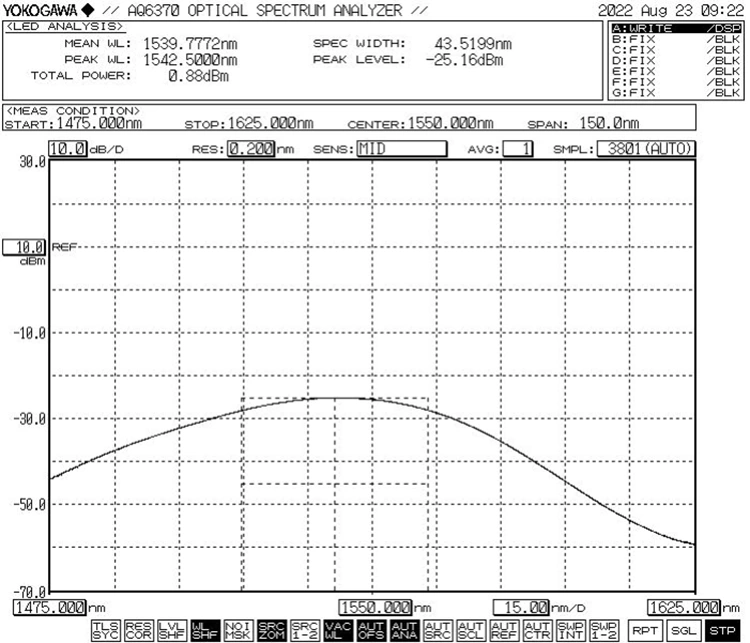

Sumber cahya SLED |
Nyedhiyakake cahya koherensi kurang broadband, dadi sumber cahya inti kanggo sistem OCT kanggo entuk resolusi aksial sing dhuwur; biasane beroperasi ing pita inframerah cedhak 800-1550 nm. |
|
Serat Coupler / Splitter |
Pisah sumber cahya menyang lengen sampel lan lengen referensi, lan nggabungake sinyal gema saka loro tangan menyang detektor. |
|
Probe |
Fokus sinar cahya menyang permukaan utawa interior sampel, lan nglumpukake sinyal optik sing dipantulake / mundur saka ambane sing beda. |
|
Referensi Mirror |
Nyedhiyani path optik referensi stabil. Iku ngganti dawa path optik saka lengen referensi liwat mindhai sumbu tepat, nyadari cocog sinyal gangguan karo cahya dibayangke saka ambane sampel beda, lan ngrampungake mindhai ambane-mantun. |
|
PD |
Ndeteksi sinyal optik interferensi saka lengen sampel lan lengen referensi. |
|
Sistem Akuisisi Data (DAQ) |
Ngonversi sinyal fotolistrik dadi sinyal digital kanggo pangolahan lan panyimpenan wektu nyata dening komputer. |
|
PC |
Ngolah sinyal interferensi sing dipikolehi liwat algoritma kayata Fast Fourier Transform (FFT), lan mbangun maneh gambar tomografi 2D utawa 3D kanthi resolusi dhuwur saka sampel. |

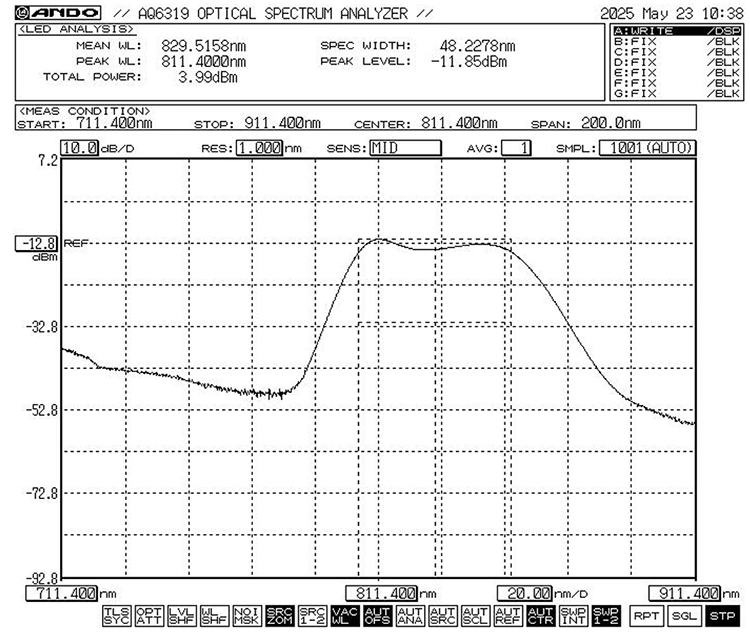

840nm 20mW SLED Broadband Sumber cahya
1060nm 1064nm SLD Sumber cahya
Q1: Apa dawa gelombang (ing nm) saka sumber cahya broadband SLD biasane digunakake ing OCT?
A1: Pencitraan Biomedis → 800–1060nm;
Aplikasi Inspeksi Industri/Serat Optik → 1300–1550nm.
Q2: Apa sumber cahya broadband SLED mbutuhake isolator?
A2: Kanggo aplikasi industri, perlu kanggo nemtokake magnitudo daya optik sing dibayangke; yen dijamin, sawetara isolator bisa uga dibutuhake.
Q3: Apa sumber cahya SLD sing diwenehake dilengkapi sirkuit driver sing dibangun?
A3: Ya, kita nawakake solusi modular sing nggabungake chip laser, sirkuit driver, lan (opsional) penggandeng serat. Iki ngidini kanggo nggunakake langsung utawa integrasi sistem luwih tanpa perlu kanggo customer kanggo nyambung driver external.
-
