1. Pambuka saka Sumber Laser Pompa Raman 1457nm
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas
5. Aksesoris standar
6. Pandhuan Operasi Aman
7. Informasi Pesenan

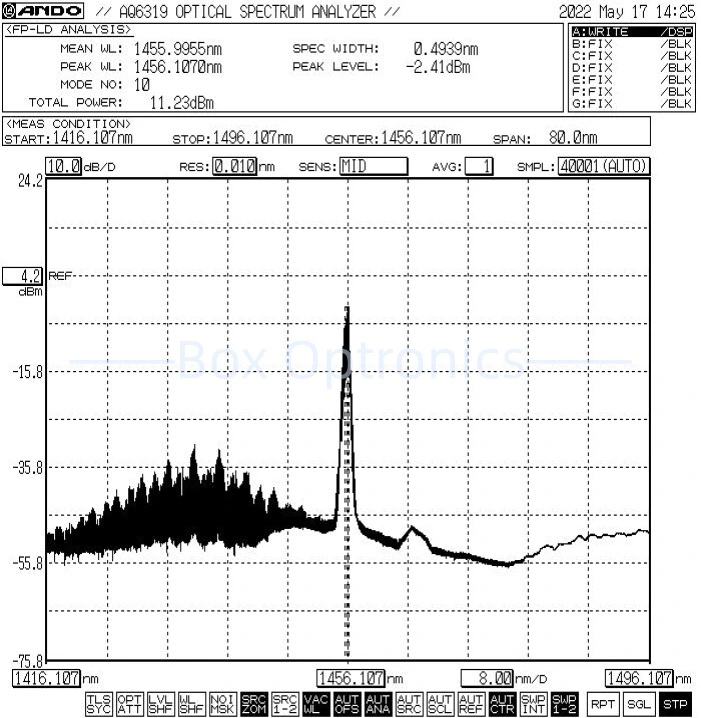

8. Datasheet lan testsheet
9. Katentuan Pangginaan supados langkung lan pambayaran
10. Wektu timbal
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales

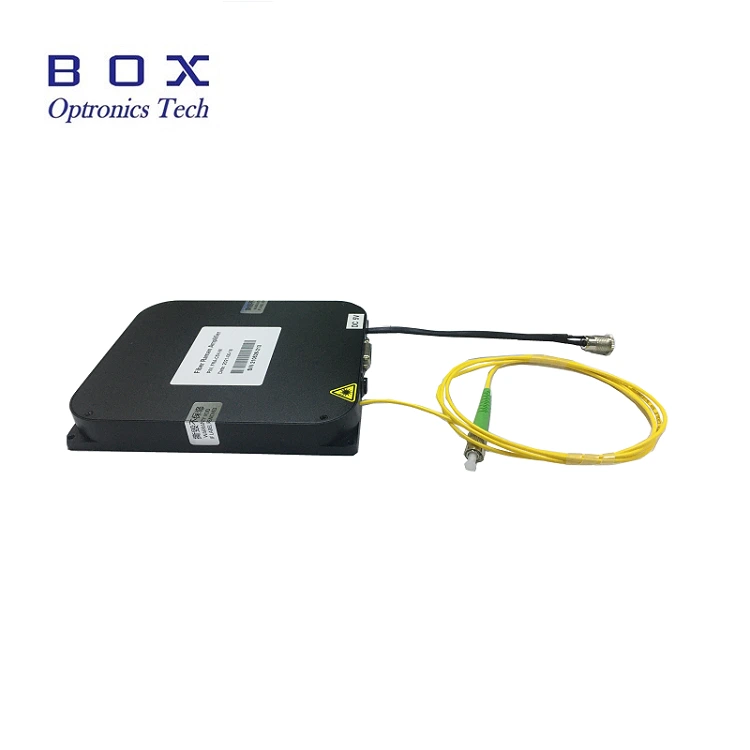

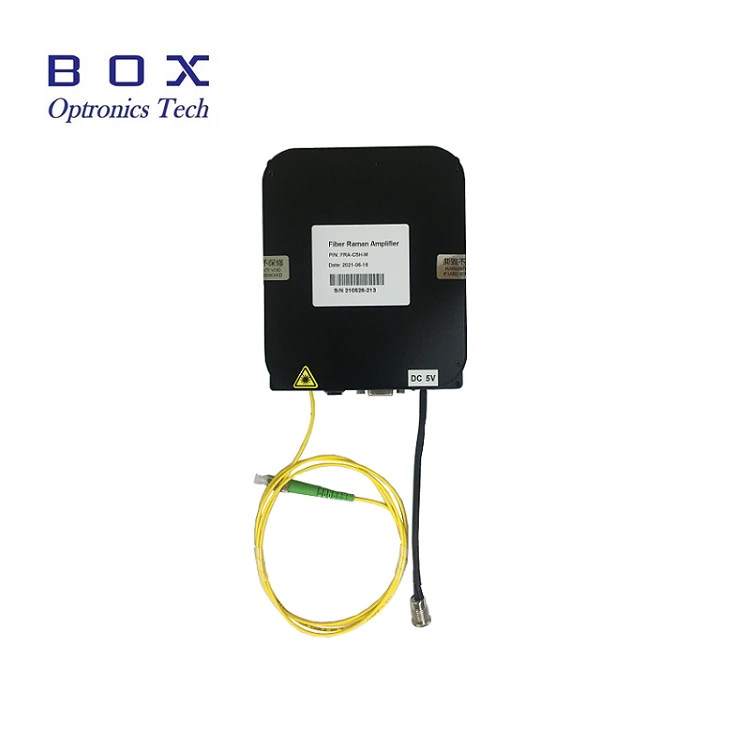

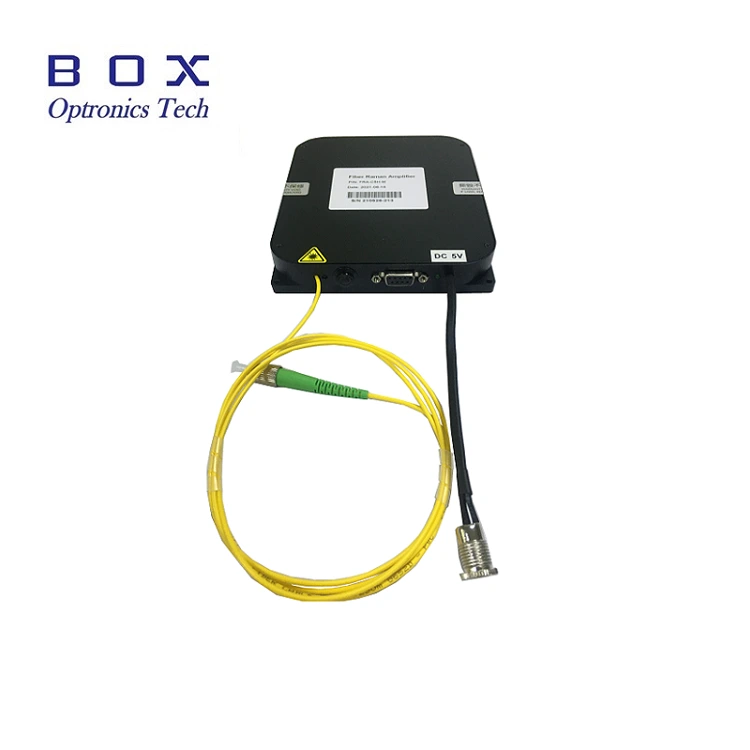

Iki minangka Sumber Laser Pompa Raman 1457nm kanthi serat Bragg grating dirancang kanggo amplifier serat Raman lan amplifier serat Er-doped, sirkuit drive profesional dirancang, lan kontrol TEC kanggo mesthekake aman operasi laser, daya output stabil, lan spektrum. Bisa diwenehake ing desktop utawa paket modul karo antarmuka komunikasi RS-485 lan piranti lunak ngawasi kanggo integrasi sistem. 400mW daya output dhuwur. Mangga nggunakake karo voltase dirating, suhu kontrol lan asor, mesthekake panas apik boros, nyegah kakehan output, lan kontaminasi.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
1457±1 |
|
|
daya output |
mW |
400–450 |
|
|
Ketidakstabilan daya (Jangka singkat 15 menit) |
dB |
≤±0,02 |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤±0,05 |
|
|
Konektor |
- |
FC/APC |
|
|
Jinis serat |
- |
SMF-28e |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
ukuran |
mm |
150(W)×125(D)×20(H) |
Modul |
|
sumber daya |
V |
AC 110 ~ 240V, <20W |
Benchtop |
|
sumber daya |
V |
DC 5V/4A, <15W |
Modul |
|
Dissipation daya |
W |
≤60 |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● 400mW Daya output dhuwur;
● Daya lan stabilitas spektral;
● DB9 Komunikasi wadon (RS485) kanggo integrasi sing gampang.
● Raman amplifier serat;
● EDFA Penguat serat er-droped.
● Spektrum khas: 1457nm, +/-1 toleransi.
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber Laser Pompa (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
Step1.Unpacking: Sadurunge perakitan, mriksa apa kabeh aksesoris lengkap, kalebu modul sumber Pump Laser, USB kabel data, adaptor daya, laporan test, etc.
Step2.Power supply: Disambungake menyang DC sumber daya ngoper utawa sumber daya diatur sing meets daya sing syarat pasokan. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC 12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (adaptor daya diwenehake miturut standar voltase lokal.)
Step3.Connecting serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi lan karusakan.
Setp4.Sambungake menyang komputer inang: Gunakake Kabel Data USB-RS485 DB9 kanggo nyambungake Sumber Laser Pompa Raman 1457nm lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake komputer inang lunak lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekake. Mangga takon Box Optronics kanggo driver.

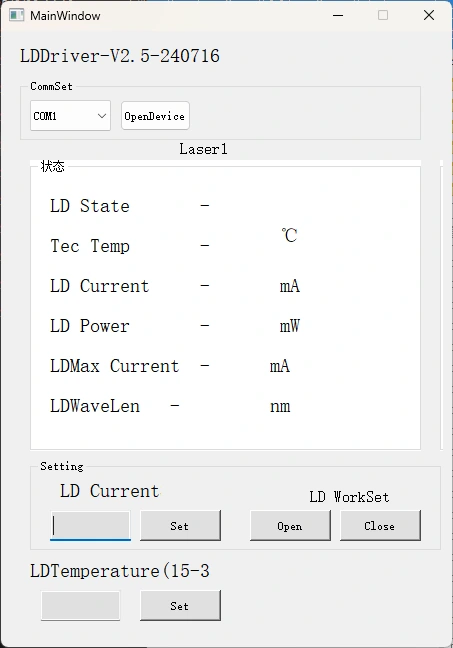

lunak Step5.Control: Box Optronics menehi printah serial utawa piranti lunak PC kanggo ngontrol LD saiki lan suhu LD saka 1457nm Raman Pump Laser Sumber. Pilih port sing bener, setel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakake arus drive alon-alon ing operasi wiwitan. Aja langsung ngetrapake arus lengkap.)
Step6.After nggunakake, klik tombol nutup, mateni sumber daya, lan pedhot sambungan sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
Sumber laser pump |
1457:1457nm 1480:1480nm |
4H: 400mW |
SM: SMF-28e |
FA: FC/APC SA:SC/APC Liyane |
M: Modul B: Bangku |
contone: BSLD-1457-4HSM-FA-M
(Informasi pesenan: Sumber Laser Pompa Raman 1457nm, output 400mW daya, karo serat SMF-28e, konektor FC/APC, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Ora dianjurake kanggo kerep masang utawa mbusak serat optik konektor ing loro input lan output ends, supaya kanggo nyegah bledug kontaminasi-kang bisa mimpin kanggo tambah mundhut selipan-utawa kobong saka konektor serat pasuryan mburi.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Konektor serat optik kudu ditutupi tutup bledug.
● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; nyimpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
