1. Pambuka saka 980nm TEC-Cooled Pump Laser Diode
2. Spesifikasi Teknis
3. Fitur Produk
4. Aplikasi Khas
5. Tuladha packing
6. Informasi Pesenan
7. Datasheet lan testsheet
8. Katentuan kutipan lan pembayaran
9. Wektu timbal
10. Cathetan Operasi
11. Quality Assurance lan Layanan Sawise-Sales

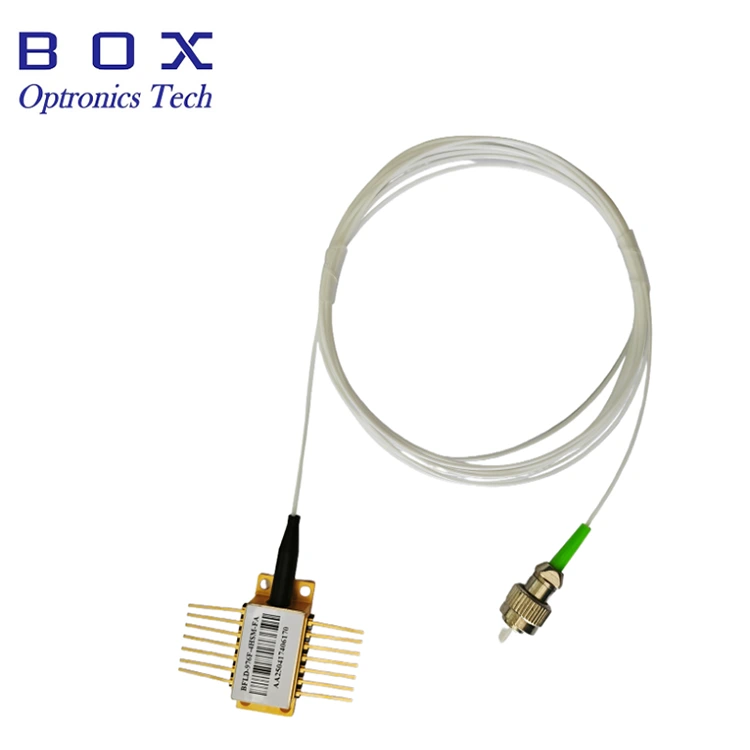

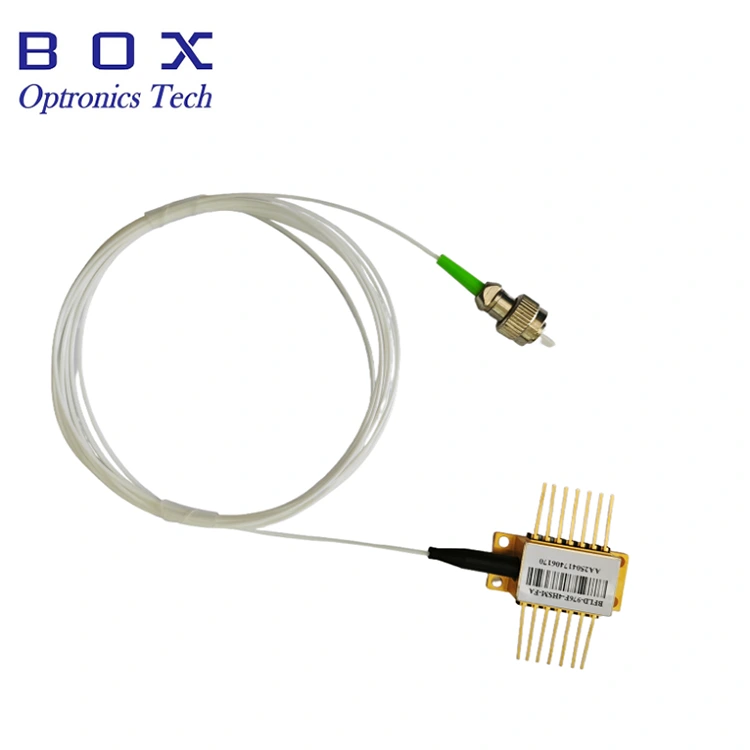

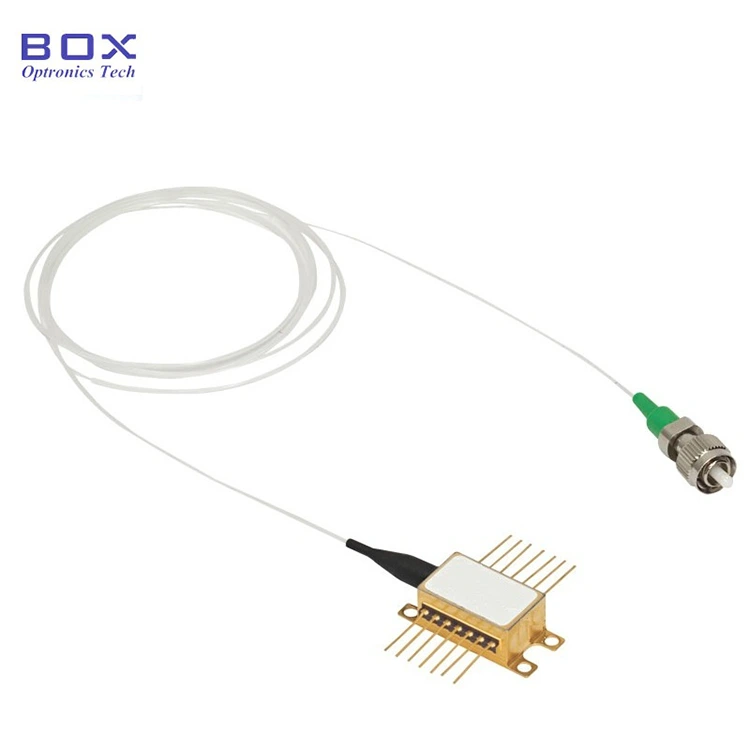

980nm TEC-Cooled Pump Laser Diode minangka komponen optoelektronik kanthi kinerja dhuwur kanggo komunikasi optik, amplifier serat, lan pompa laser. Pendinginan TEC sing dibangun njamin output sing stabil. Dawane gelombang tengah yaiku 974nm utawa 976nm, opsional. Paket kupu kupu 14 pin. Daya output 200mW/400mW/600mW. Pigtailed karo serat SM utawa serat PM. garansi 12 sasi. Piranti iki sensitif marang listrik statis. Langkah-langkah perlindungan anti-statis kanggo piranti kasebut kudu diamati kanthi ketat.
|
Parameter |
Simbol |
Min. |
Tipe. |
Maks. |
Unit |
Cathetan |
|
LD Ambang saiki |
ITH |
|
45 |
80 |
mA |
CW |
|
daya output |
PF |
|
|
600 |
mW |
Yen (BOL) <900mA |
|
LD Maju saiki |
IF |
|
|
1200 |
mA |
PF = Daya Rated |
|
Daya bebas kusut |
PKINK |
450 |
|
|
mW |
> = 1,2 * daya Rated |
|
Arus bebas kink |
IKINK |
>=1.2*Yen(BOL) |
mA |
[1] |
||
|
LD Tegangan maju |
VF |
|
|
2.5 |
V |
PF = Daya Rated |
|
Dawane gelombang tengah |
λC |
973 |
974 |
975 |
nm |
Puncak, PF = Daya Rated |
|
975 |
976 |
977 |
nm |
Puncak |
||
|
Puncak dawane gelombang |
△λp/△Tamb |
|
|
0.02 |
nm/℃ |
T: Suhu FBG. |
|
Jembaré spektrum |
△λ |
|
|
2 |
nm |
RMS@-13dB |
|
Stabilitas spektrum |
|
-0.5 |
|
0.5 |
nm |
PF = Rated daya, t = 60s |
|
Monitor tanggung jawab |
IM/PF |
|
1 |
20 |
uA/mW |
VPD = 5V, PF = Daya Rated |
|
Ngawasi stabilitas responsif |
|
|
|
20% |
|
@Kabeh suhu operasi. |
|
Monitor saiki peteng |
ID |
|
|
50 |
nA |
VPD = 5 V |
|
TEC Saiki |
ITEC |
|
|
2 |
A |
TCASE = 75 ℃ |
|
Tegangan TEC |
VTEC |
|
|
3.5 |
V |
TCASE = 75 ℃ |
|
Konsumsi daya Modul TEC |
P |
|
|
5 |
W |
TCASE = 75 ℃ |
|
Stabilitas daya > 20 mW 10-20mW 3.5-10mW |
|
|
|
0.2 0.5 1 |
dBm |
Peak-to-peak, t=60s, sampling DC nganti 50kHz, TC=25 ℃ |
|
Kesalahan nelusuri |
TE |
-0.5 |
|
0.5 |
dB |
TC=-5~75 ℃, Refered menyang [2] |
|
resistance termistor |
RTH |
9.5 |
10 |
10.5 |
Kohm |
TSTG=25 ℃ |
|
Thermistor B konstan |
BTH |
|
3900 |
|
k |
TSTG=25 ℃ |
Daya operasi tanpa kusut nganti 600mW.
serat SM lan serat PM opsional.
Stabilisasi kisi serat Bragg.
Integrated TEC cooler, thermistor, lan dioda monitor.
Serat amplifier pumping.
Sensing & pangukuran.
transmisi CATV.
Sistem DWDM.
Sistem Femtosecond.

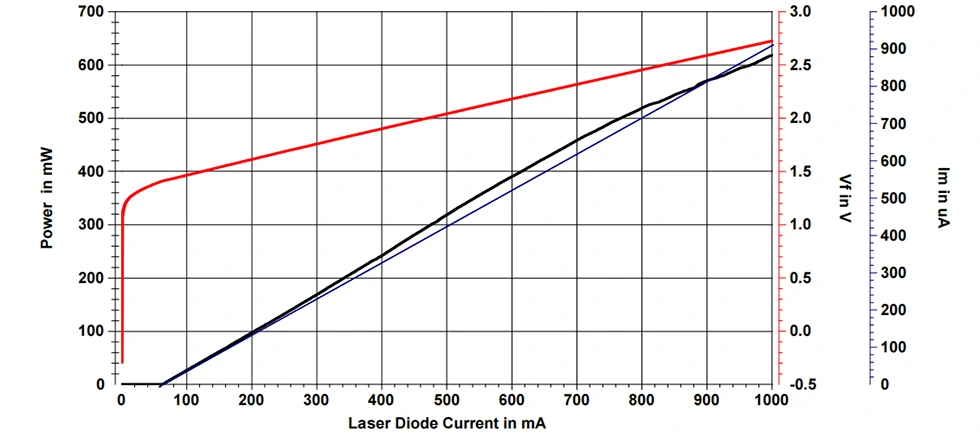

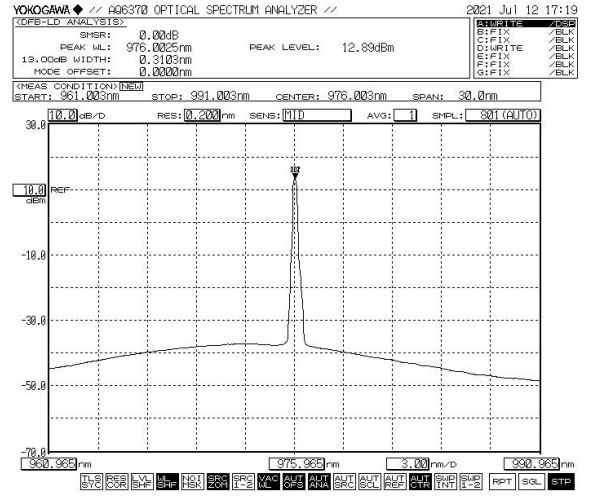

Spektrum & PIV khas: 976nm, Toleransi WL +/-1nm, 600mW

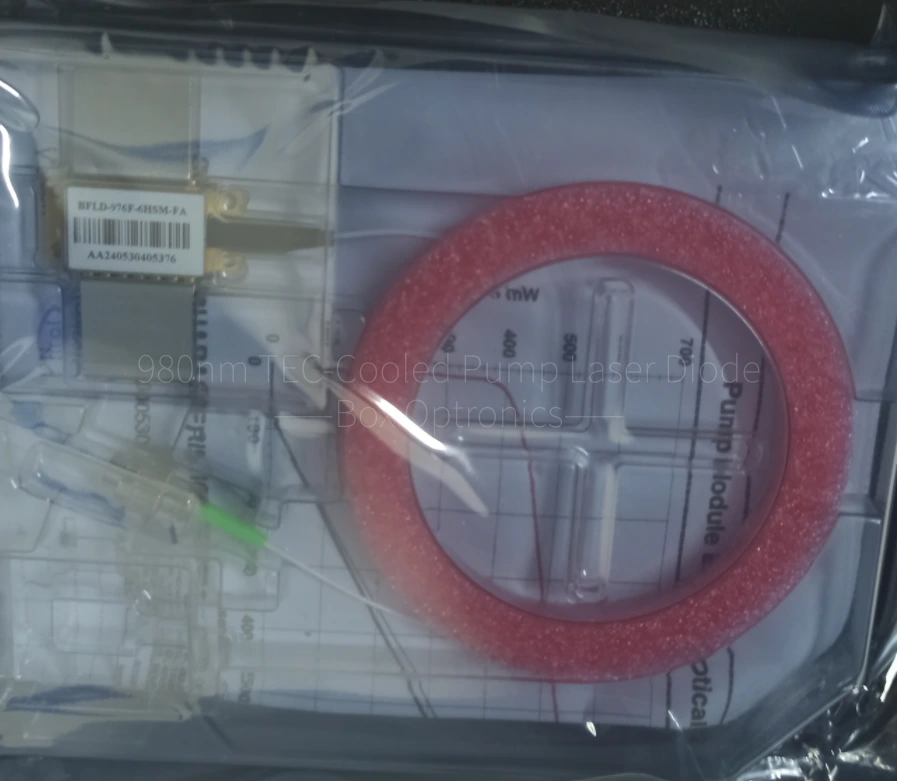

Tuladha packing
|
|
Aksesoris |
Jumlah |
|
1 |
980nm TEC-Cooled Pump Laser Diode |
1 |
|
2 |
Laporan Uji Produk |
1 |
* Piranti mandiri; ora ana driver sing dibangun (opsional driver eksternal).
|
jeneng |
Dawane gelombang |
FBG |
daya output |
Jinis serat |
Konektor |
tabung protèktif |
|
BFLD |
-XXX |
X |
-XX |
XX |
-XX |
X |
|
Laser Pompa 980nm |
974:974nm 976: 976nm |
F: karo |
2H: 200mW 4H: 400mW 6H: 600mW ... Liyane |
SM: Mode Tunggal PM: Polarisasi njaga
|
N: Null FA: FC/APC SA: SC/APC Liyane |
0: Serat gundhul 1:900um tabung ngeculke |
contone: BFLD-976F-6HSM-N0
(Informasi pesenan: 980nm TEC-Cooled Pump Laser Diode, paket kupu-kupu, 976nm, kanthi FBG, daya output 600mW, serat SM, tanpa konektor, serat gundhul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
Ketentuan kutipan
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
Nalika operasi, piranti iki ngetokake sinar laser intensitas dhuwur; aja ndeleng langsung menyang pasuryan mburi serat, amarga bisa nyebabake ciloko mripat.
Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah lonjakan pasokan listrik, amarga gagal nindakake bisa nyebabake karusakan permanen ing piranti kasebut (contone, njamin grounding peralatan sing tepat lan nganggo tali pergelangan tangan anti-statis).
Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja meksa utawa narik lengen klambi sing ana ing mburi omah piranti. Kanggo piranti sing dilengkapi konektor, priksa manawa piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
Yen pin mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ora kudu ngluwihi 10 detik. Perhatian khusus kudu dibayar ing ngisor iki: sajrone proses soldering, piranti kasebut kudu ana ing kahanan sing ora ana daya, lan wesi solder kudu digarap kanthi bener.
Sadurunge ndayani kabeh komponen, aktifake cooler dhisik, banjur tindakake langkah-langkah nambah daya kanggo nyegah chip overheating lan kakehan.
Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
Pengecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.

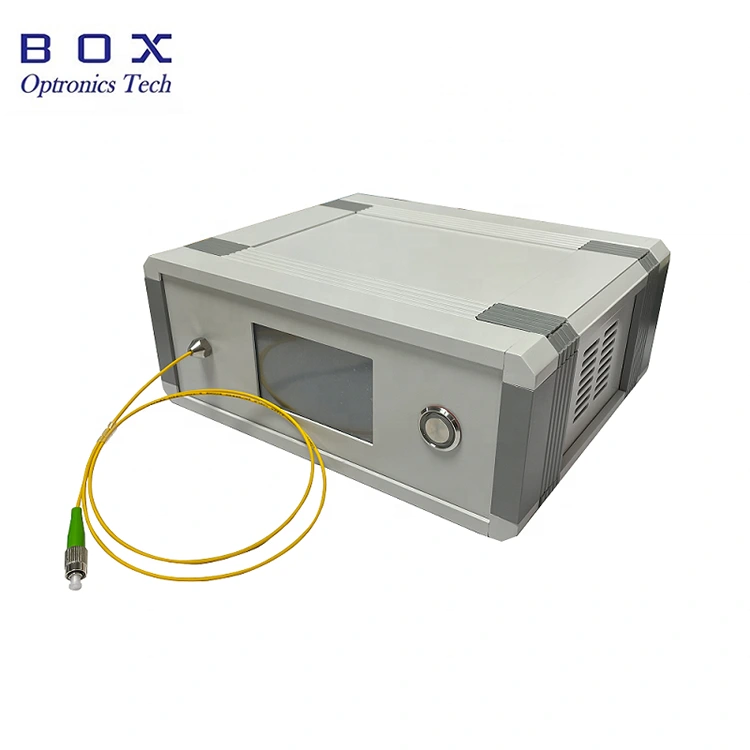

Kasedhiya ing paket benchtop kanthi tampilan layar demek; emits cahya langsung nalika power-up.
