1. Pambuka saka 980nm Pompa Diode Laser Modul karo Built-in Drive Circuits
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas
5. Aksesoris standar
6. Pandhuan Operasi Aman
7. Informasi Pesenan
8. Datasheet lan testsheet
9. Katentuan Pangginaan supados langkung lan pambayaran
10. Wektu timbal
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales

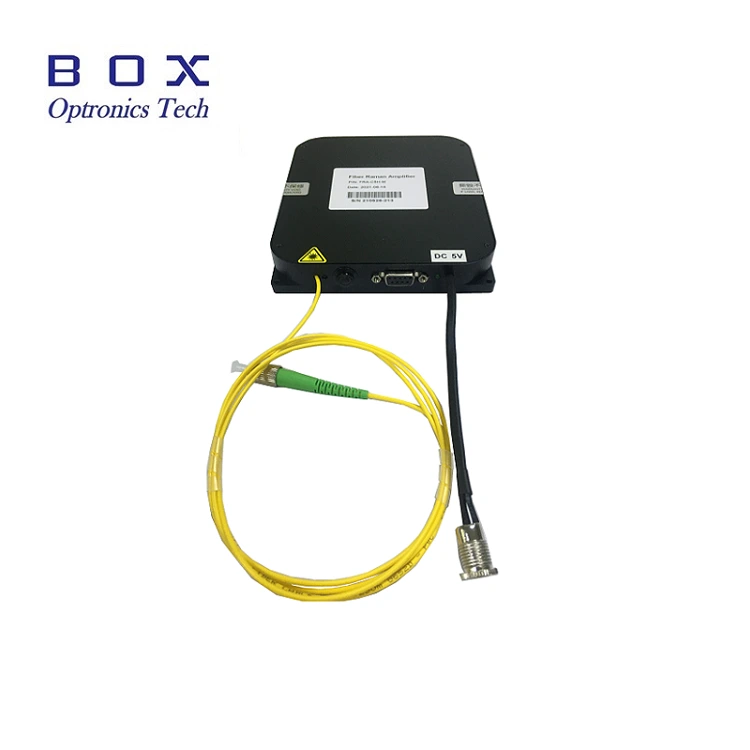

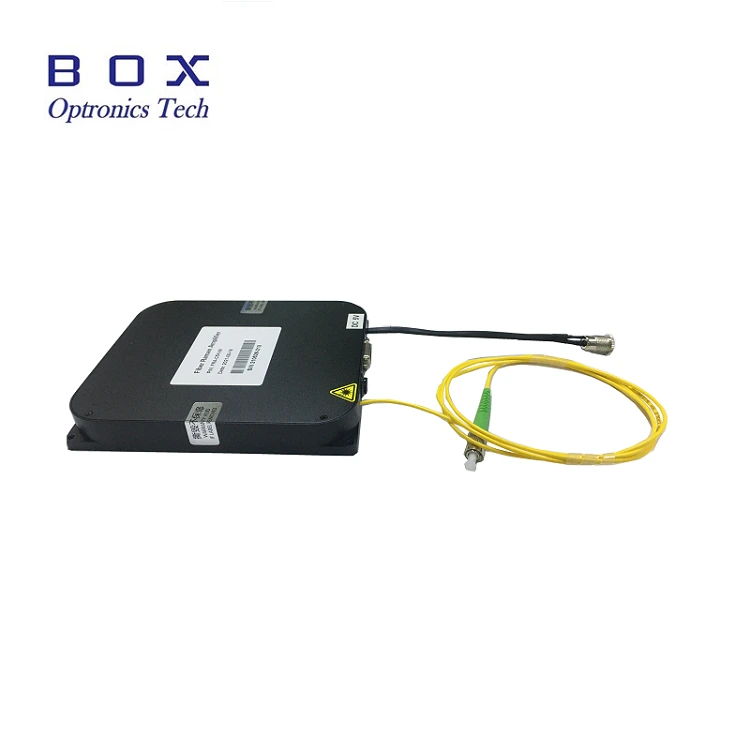

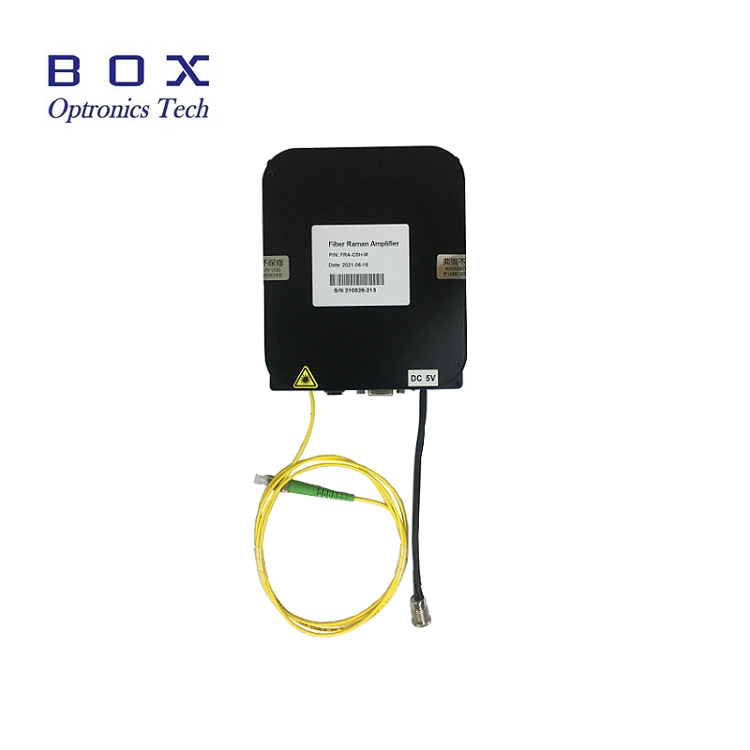

Modul Laser Dioda Pompa 980nm kanthi Drive Dibangun Sirkuit dirancang khusus kanggo komunikasi optik, amplifikasi serat, lan riset optik nonlinier. Iki nggabungake chip laser, sirkuit drive, unit pangayoman kontrol suhu, lan struktur output serat ing siji, karo ora drive external dibutuhake, plug-lan-muter. 200mW / 400mW / 600mW kasedhiya. SM serat lan serat PM opsional. garansi 1 taun. Nalika nggunakake sumber laser modul kanggo dangu, dadi manawa kanggo nimbang boros panas. Panggonan ing modul ing sink panas.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
974±1,976±1 |
|
|
daya output |
mW |
200-700 |
|
|
Ketidakstabilan daya (15 menit jangka pendek) |
dB |
≤±0,02 |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤±0,05 |
|
|
Konektor |
- |
FC/APC |
|
|
Jinis serat |
- |
Hi1060/PM980 |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
ukuran |
mm |
150(W)×125(D)×20(H) |
Modul |
|
sumber daya |
V |
AC 110 ~ 240V, <20W |
Benchtop |
|
sumber daya |
V |
DC 5V/4A, <15W |
Modul |
|
Dissipation daya |
W |
≤ 60 |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● Dibangun ing sirkuit drive terpadu, ora external papan driver dibutuhake.
● Ukuran kompak lan cilik, cocok kanggo integrasi lan instalasi gampang.
● Daya lan stabilitas spektral.
● Antarmuka komunikasi kompatibel.
● Sumber pompa kanggo amplifier serat (EDFA).
● Peralatan sensing laser.
● Transmisi komunikasi serat optik sistem.
● Deteksi biologi.

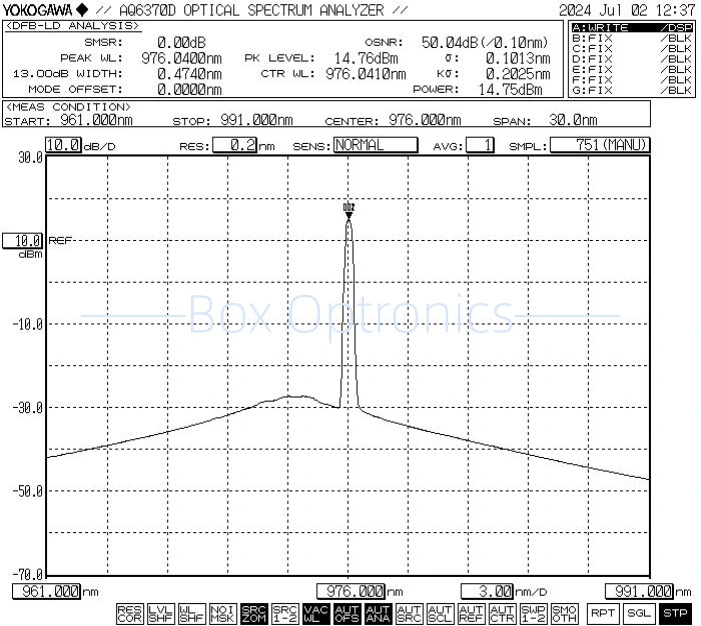

● Spektrum khas: 976nm

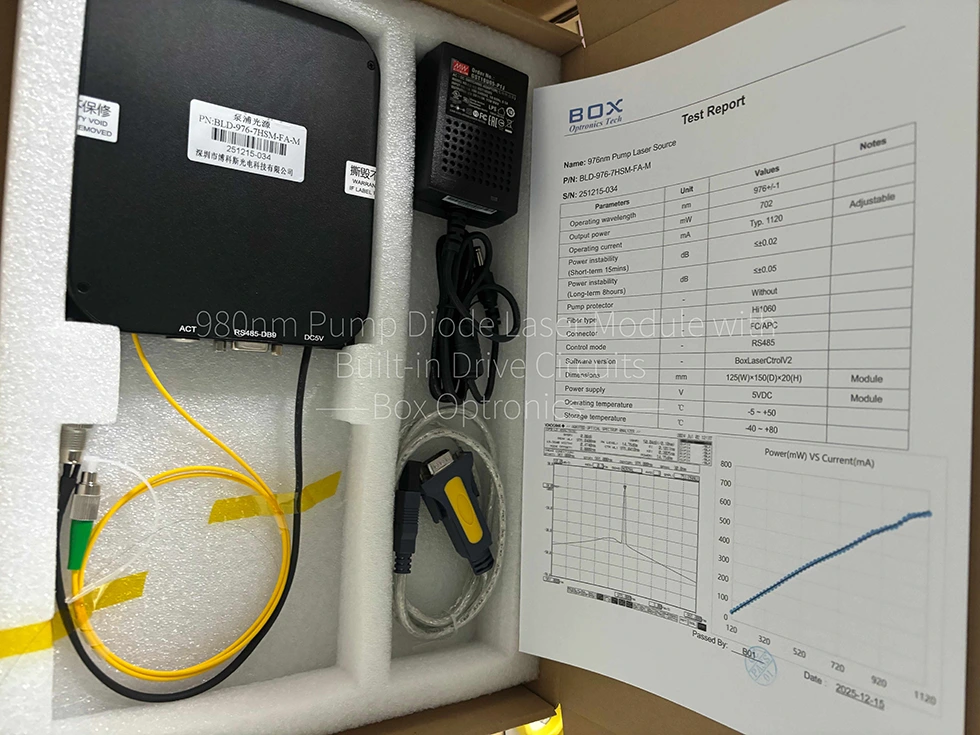

● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber laser pompa (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
Step1.Unpacking: Sadurunge perakitan, mriksa apa kabeh aksesoris lengkap, kalebu modul sumber laser Pump, USB kabel data, adaptor daya, laporan test, etc.
Step2.Power supply: Disambungake menyang DC sumber daya ngoper utawa sumber daya diatur sing meets daya sing syarat pasokan. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC 12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (adaptor daya diwenehake miturut standar voltase lokal.)
Step3.Connecting serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi lan karusakan.
Setp4.Sambungake menyang komputer inang: Gunakake Kabel Data USB-RS485 DB9 kanggo nyambungake Modul Laser Dioda Pompa 980nm karo Sirkuit Drive lan komputer sing dibangun; komputer kudu nginstal dhisik a driver port serial khusus kanggo ngenali kabel data port serial USB-RS485, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan komunikasi. Mangga takon Box Optronics kanggo driver.

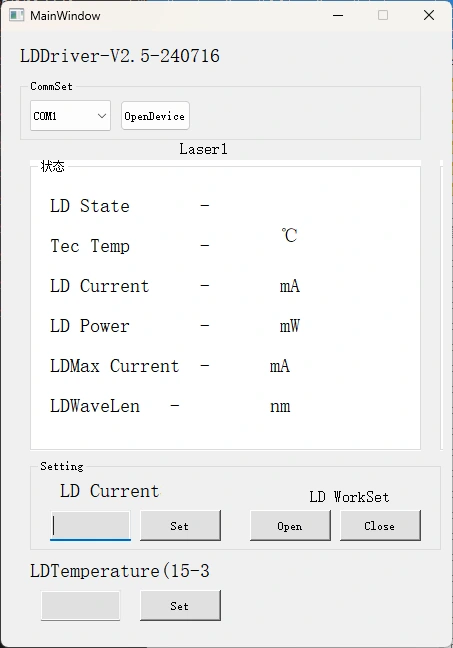

lunak Step5.Control: Box Optronics menehi printah serial utawa piranti lunak PC kanggo ngontrol LD saiki lan suhu LD saka 980nm Pump Diode Laser Modul karo Built-in Drive Circuits. Pilih port bener, nyetel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, mundhakaken drive saiki alon ing operasi wiwitan. Aja langsung ngetrapake arus lengkap.)
Step6.After nggunakake, klik tombol nutup, mateni sumber daya, lan pedhot sambungan sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
Pelindung pompa |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Sumber Laser Pompa |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW Liyane |
SM: Sugeng 1060 PM: PM980 |
FA: FC/APC SA: SC/APC Liyane |
M: Modul B: Benchtop |
Null: tanpa P1: Protèktif marang 1064nm P5: Protèktif marang 1550nm |
contone: BLD-976-6HSM-FA-MP1
(Informasi pesenan: 980nm Pump Diode Laser Module karo Built-in Sirkuit Penggerak, 976nm, daya output 600mW, kanthi serat SM Hi1060, FC/APC konektor, pangayoman marang 1064 nm dibayangke cahya, paket modul).
* Dilengkapi pelindung pompa, atenuasi daya output yaiku 10-15%.
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika nggunakake modul sumber cahya kanggo wektu lengkap, dadi manawa kanggo nimbang boros panas lan ventilasi dening soyo tambah modul menyang panas nglelebke.
● Nalika miwiti munggah, pisanan mesthekake yen loro ngalih daya lan ngalih tombol ing posisi "mati", banjur sambungake sumber daya. Nalika mateni, mateni saklar tombol dhisik; ngenteni nganti indikator cahya wis dipateni sadurunge medhot sumber daya. Ora tau langsung mateni daya nalika piranti digunakake.
● Aja kerep plugging / copot konektor serat kanggo nyegah akumulasi bledug lan karusakan ing mburi.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Simpen peralatan ing lingkungan sing garing lan ora lembab.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.

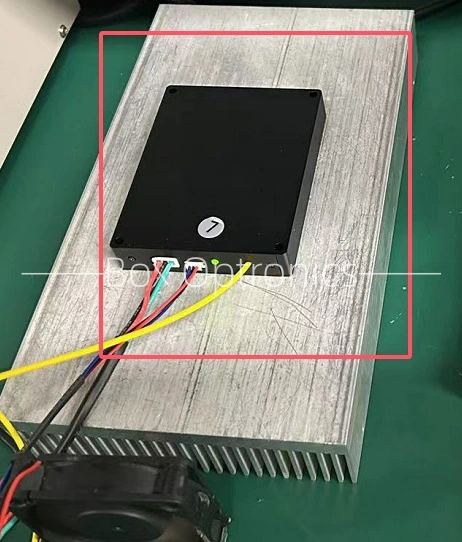

* disipasi panas kanggo nggunakake long-term
