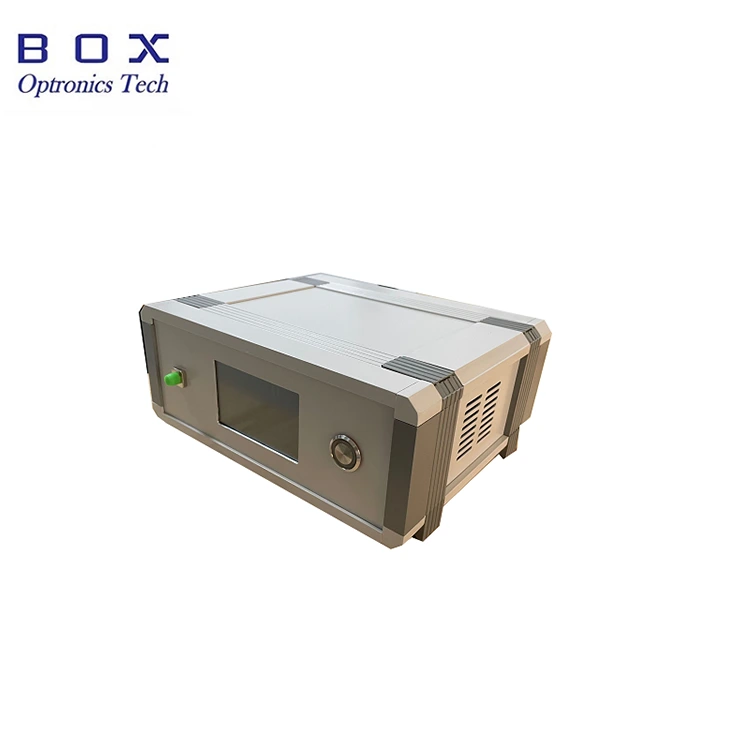

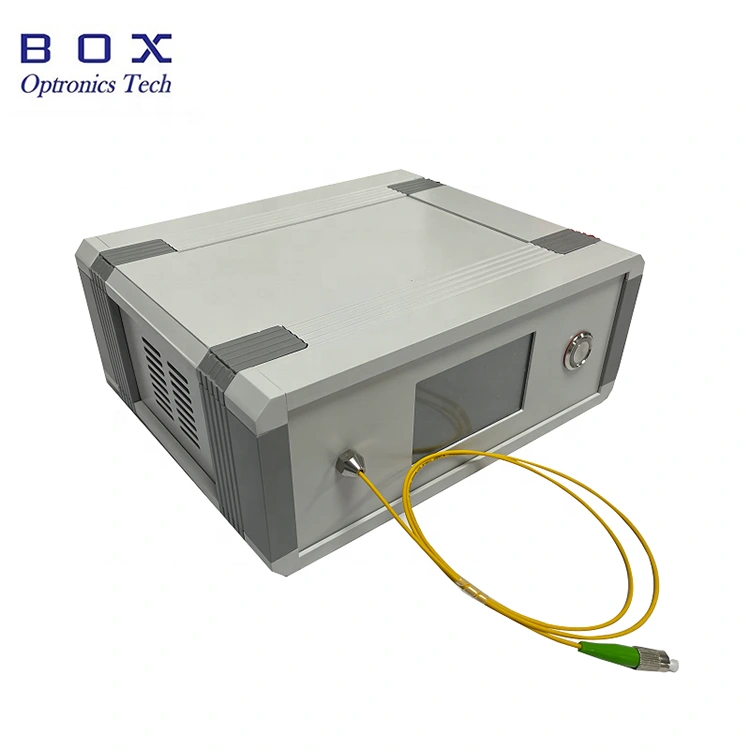

Kothak Optronics '974nm 976nm Pump Laser Source Benchtop Paket karo Layar Tutul nganggo chip laser semikonduktor majeng lan a sirkuit terpadu khusus kanggo éling daya dhuwur, stabilitas dhuwur, lan daya kurang konsumsi. Sumber laser, kanthi daya output 200mW / 400mW / 600mW opsional, punika output liwat serat single-mode utawa polarisasi-maintaining kopling serat. Bisa digunakake kanthi akeh ing tes lan eksperimen komunikasi optik, serat laser, serat sensing, lan lapangan liyane. Metode Panggunaan prasaja, stabil, lan dipercaya.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
974±1,976±1 |
|
|
daya output |
mW |
200–700 |
|
|
Ketidakstabilan daya (15 menit jangka pendek) |
dB |
≤±0,02 |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤±0,05 |
|
|
Konektor |
- |
FC/APC |
|
|
Jinis serat |
- |
Hi1060/PM980 |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
ukuran |
mm |
150(W)×125(D)×20(H) |
Modul |
|
sumber daya |
V |
AC 110 ~ 240V, <20W |
Benchtop |
|
sumber daya |
V |
DC 5V/4A, <15W |
Modul |
|
Dissipation daya |
W |
≤ 60 |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● LCD tampilan status.
● Daya lan stabilitas spektral;
● Dibangun ing sopir; emits cahya nalika power-up.
● Nonlinier riset optik;
● EDFA amplifier serat erbium-doped;
● Serat laser pumping.

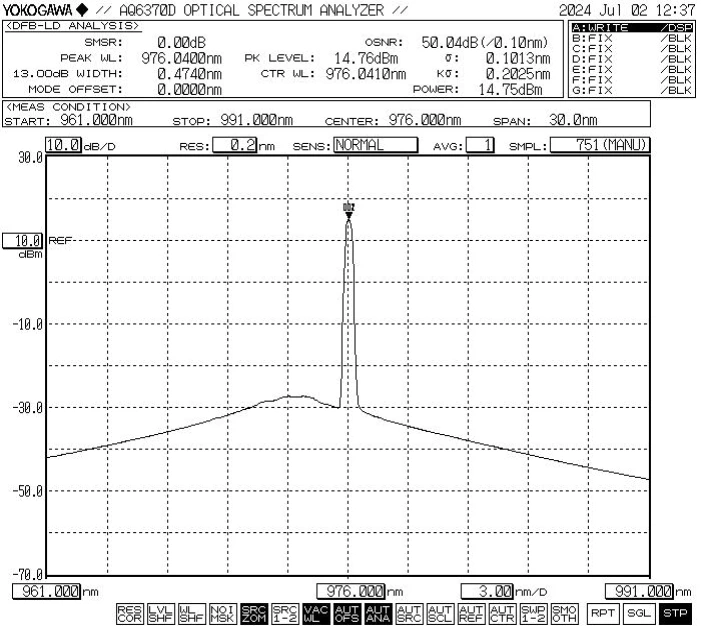

● Spektrum khas: 976nm, toleransi WL +/-1nm.
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber laser pompa (Benchtop Host) |
1 |
|
2 |
kabel daya |
1 |
|
3 |
Kabel port serial |
1 |
|
4 |
Laporan Uji Produk |
1 |
Langkah 1. Opening lan assembling:
Priksa manawa aksesoris lengkap sadurunge dipasang.
Langkah 2. Sambungake sumber daya:

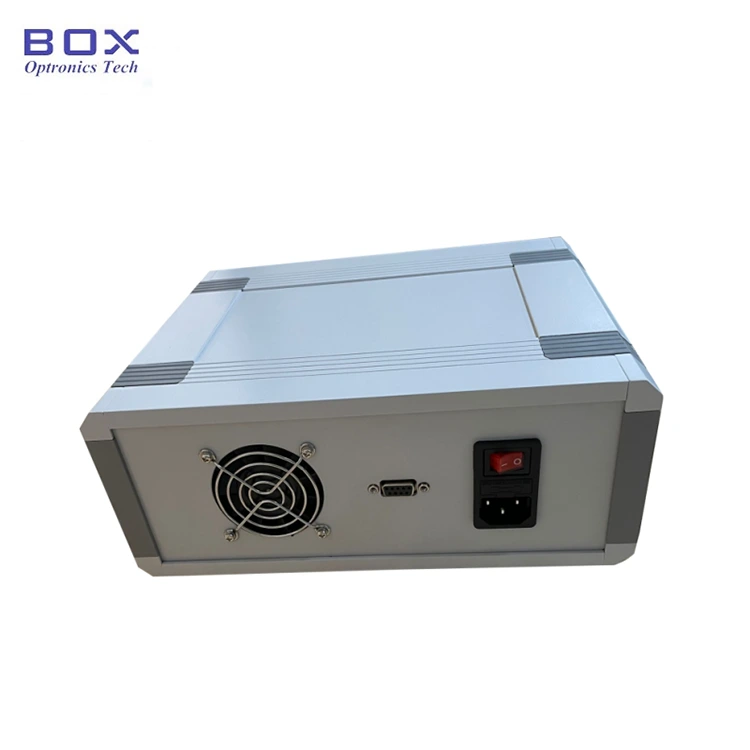

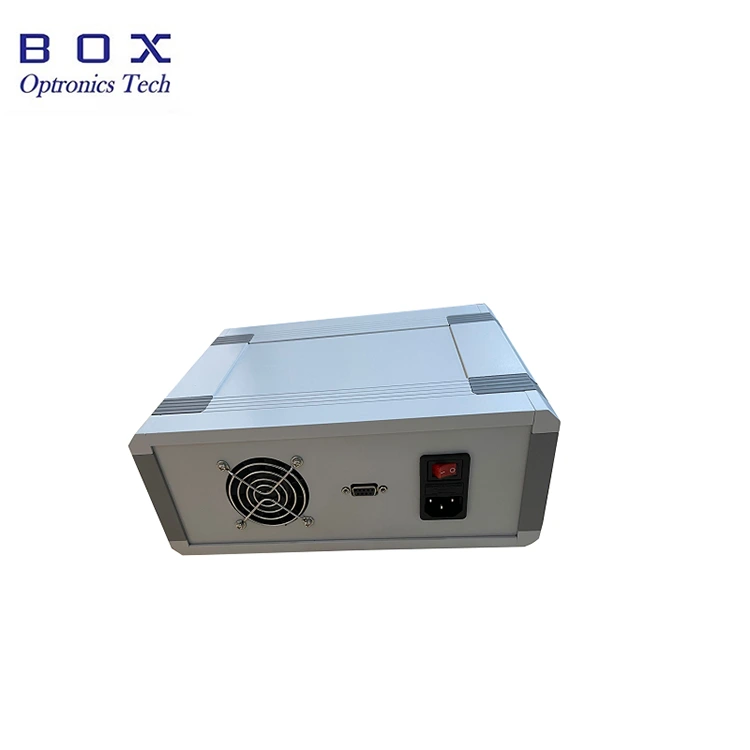

Lebokake kabel daya menyang soket kabel daya sasis backplane lan nyambungake sumber daya.
Step3.Connecting serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi lan karusakan.
Setp4. Nguripake sumber cahya:

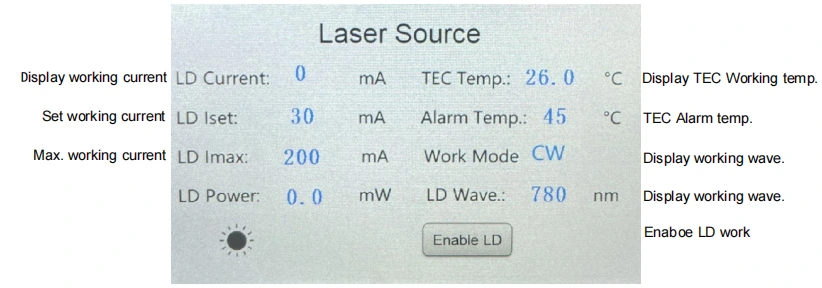

Nguripake saklar daya ing mburi. Cathetan: ing wektu iki, ing nilai saiki lan daya digunakake paramèter disetel sak pungkasan mateni. Yen sampeyan kudu nyetel, sampeyan bisa ndemek lan ngowahi liwat Layar LCD. Sawise nyetel arus kerja sing cocog, aktifake laser output liwat "Aktifake LD" ngalih.
Step5.Shutdown
Sawise digunakake, mateni panel ngarep "aktifake LD" kanggo mateni output laser lan mateni ngalih daya, Pedhot sambungan ing kabel daya.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
Pelindung pompa |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
X |
|
Sumber laser pump |
974: 974nm 976: 976nm |
2H: 200mW 4H: 400mW 6H: 600mW Liyane |
SM: Sugeng 1060 PM: PM980 |
FA: FC/APC SA:SC/APC Liyane |
M: Modul B: Bangku |
Null: tanpa P1: Proteksi marang 1064nm P5: Proteksi marang 1550nm |
contone: BLD-976-6HSM-FA-BP1
(Informasi pesanan: Paket Benchtop Sumber Laser Pompa 976nm dengan Layar Tutul, daya output 600mW, kanthi serat SM Hi1060, konektor FC/APC, pangayoman marang cahya sing dibayangke 1064 nm, paket Benchtop).
* Dilengkapi pelindung pompa, atenuasi daya output yaiku 10-15%.
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika miwiti, pisanan konfirmasi sing ngalih daya lan tombol ngalih mati, banjur sambungake sumber daya. Nalika mateni, konfirmasi dhisik ngalih mati LD mateni, banjur mateni ngalih tombol, lan banjur medhot sumber daya. Aja mateni sumber daya langsung nalika peralatan lagi nyambut gawe.
● Sadurunge nyambungake konektor serat optik, ngilangke nganggo kertas mirror bledug-free, lan manawa kanggo kerjo bareng karo mburi serat optik detektor pasuryan kanggo mirsani. Sawise konfirmasi reresik, sambungake liwat flange; pasuryan mburi konektor serat optik bisa diobong nalika laser disambungake. Nalika nyambungake flange, iku kudu mesthekake yen ana ora operasi entheng. Yen ora digunakake, tutup tutup bledug ing konektor serat optik.
● Supaya ora kobong pasuryan mburi konektor serat optik karo bledug, aja kerep copot lan copot konektor serat optik ing ngarep panel.
● Mangga mbayar manungsa waé kanggo Kelembapan resistance lan sijine iku ing garing panggonan.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Prodhuk rusak utawa rusak amarga faktor alam utawa efek lingkungan (kejut listrik, bledug);
(2) Prodhuk rusak amarga operasi non-standar pangguna;
(3) Produk kasebut duwe karusakan sing digawe dening manungsa;
(4) Produk dibongkar, diowahi utawa didandani tanpa wewenang saka perusahaan;
(5) Stiker label garansi saka omah sumber cahya yaiku diowahi utawa ora lengkap;
(6) Produk rusak utawa ilang sajrone transportasi.
