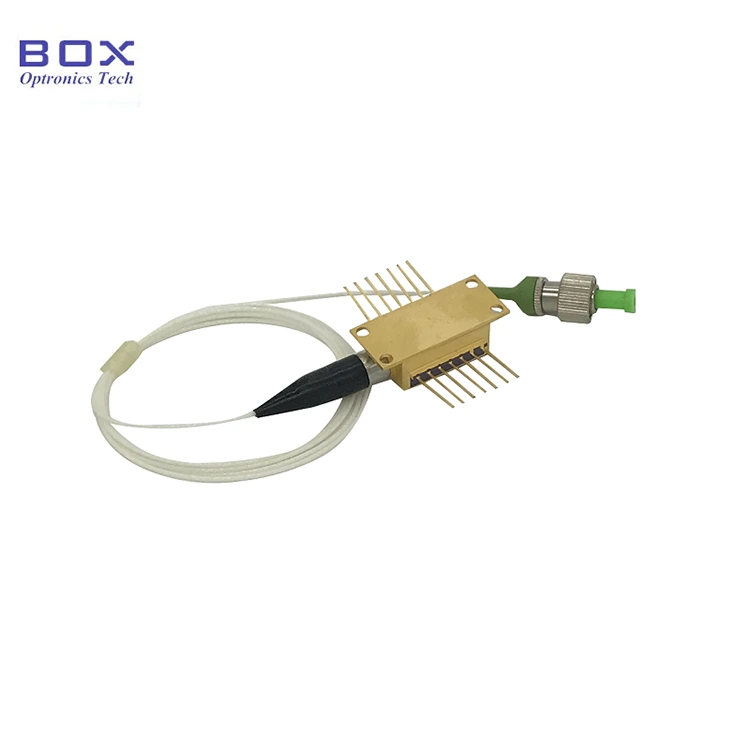

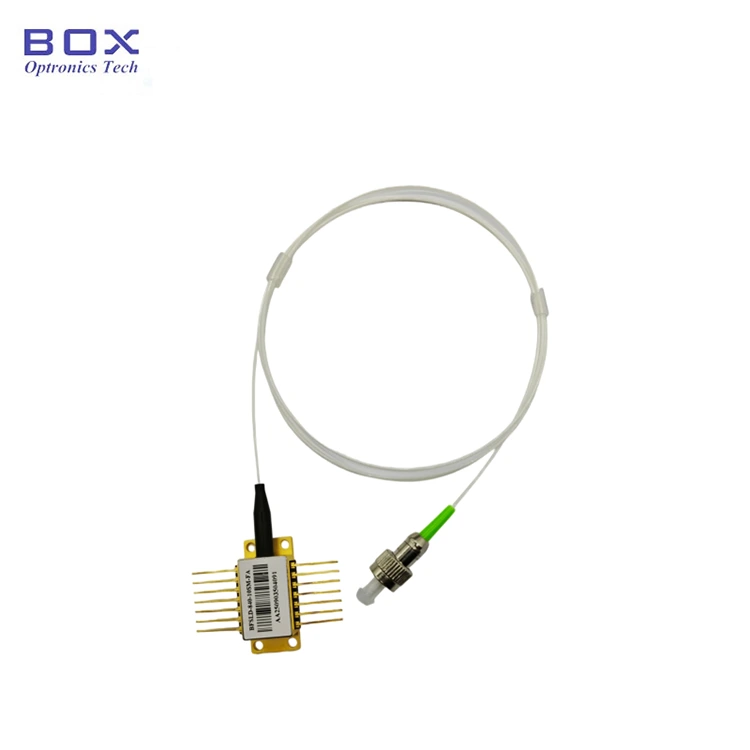

Iki minangka LAN-WDM 10mW Fiber Coupled Laser karo paket kupu-kupu 14-pin standar industri sing nggabungake TEC sing dibangun, isolator optik, lan termistor. Iki nduweni daya output nganti 10mW, +/-1nm toleransi dawa gelombang, lan arus ambang rendah. Iku becik kanggo sistem C/DWDM, sensor serat optik, lan aplikasi sumber laser.
|
Paramèter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang tengah |
λc |
TL=15～35℃ CW |
λc-1 |
λc |
λc+1 |
nm |
|
Daya output optik |
PO |
TL=15～35℃ CW |
10 |
- |
- |
mW |
|
Ambang saiki |
ITH |
CW |
- |
9 |
13 |
mA |
|
LD Maju saiki |
IF |
PF = Daya Rated |
- |
80 |
100 |
mA |
|
LD Tegangan maju |
VF |
PF = Daya Rated |
- |
- |
1.5 |
V |
|
Penindasan mode sisih rasio |
SMSR |
CW |
35 |
40 |
- |
dB |
|
Isolasi optik |
- |
-10 < TC < +70 ℃ |
30 |
35 |
- |
dB |
|
Monitor tanggung jawab |
IM/PF |
- |
- |
1 |
20 |
μA/mW |
|
Monitor tanggung jawab stabilitas |
- |
- |
- |
- |
20 |
% |
|
Monitor saiki peteng |
ID |
VPD = 5 V |
- |
- |
50 |
nA |
|
TEC Saiki |
ITEC |
TL = 25 ℃, TC = 70 ℃ |
- |
0.6 |
2.0 |
A |
|
Tegangan TEC |
VTEC |
TL = 25 ℃, TC = 70 ℃ |
- |
1.3 |
3.5 |
V |
|
TEC konsumsi daya |
P |
TC = 75 ℃ |
- |
- |
5 |
W |
|
resistance termistor |
RTH |
TC = 25 ℃ |
9.5 |
10 |
10.5 |
Kohm |
|
Thermistor B konstan |
BTH |
TC = 25 ℃ |
- |
3900 |
- |
K |
|
ombak. temp. koefisien |
Δλ/ΔT |
0 ℃ |
- |
- |
0.09 |
nm/℃ |
|
ombak. koefisien saiki |
Δλ/ΔΙ |
20 ℃ |
0.07 |
- |
0.12 |
nm/mA |
● Multikuantum uga (MQW)didistribusikan-umpan balik (DFB)laser
● serat SM utawa PM serat pigtail;
● daya output 10 mW;
● 14-pin Paket BTF dengan TEC, isolator optik, termistor, lan monitor PD.
●
Sistem C/DWDM;
● sumber laser
● sistem CATV;
● Sensor serat optik.
● Nomer saluran lan dawa gelombang
|
Saluran No. |
λc (nm) |
Saluran No. |
λc (nm) |
Saluran No. |
λc (nm) |
|
LA01 |
1266.50 |
LA08 |
1296.50 |
LA15 |
1315.50 |
|
LA02 |
1271.50 |
LA09 |
1301.50 |
LA16 |
1320.50 |
|
LA03 |
1276.50 |
LA10 |
1304.58 |
LA17 |
1325.50 |
|
LA04 |
1281.50 |
LA11 |
1306.85 |
LA18 |
1330.50 |
|
LA05 |
1286.50 |
LA12 |
1309.14 |
LA19 |
1335.50 |
|
LA06 |
1286.66 |
LA13 |
1310.50 |
LA20 |
1340.50 |
|
LA07 |
1291.50 |
LA14 |
1311.43 |
LA21 |
1345.50 |

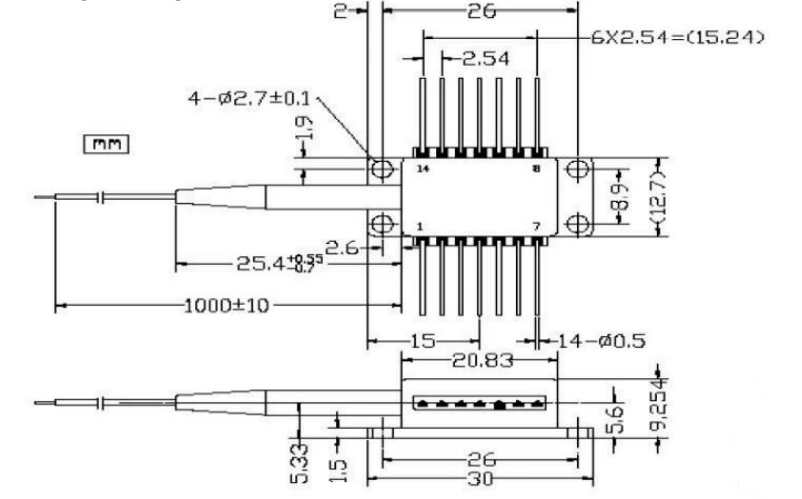

● Gambar paket (Unit: mm):

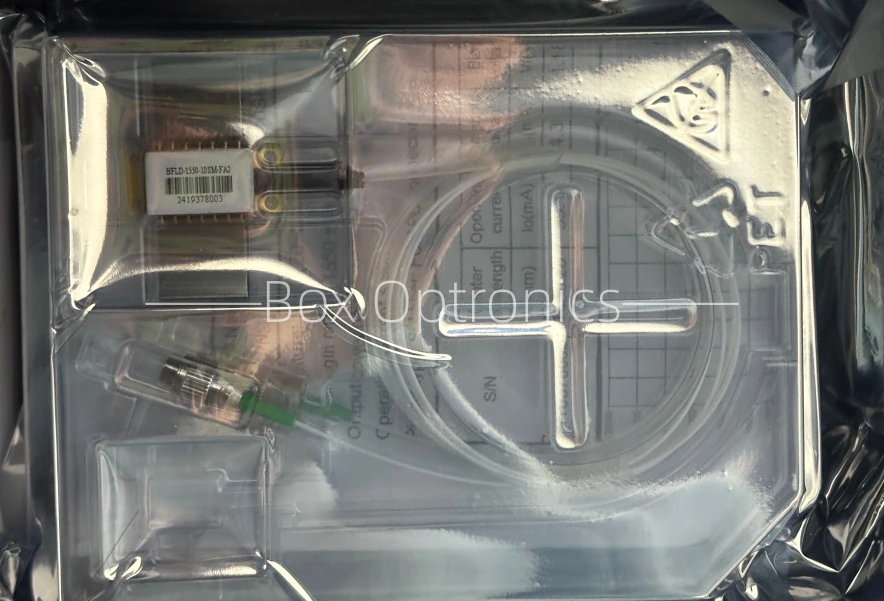

● Tuladha packing
|
|
Aksesoris |
Jumlah |
|
1 |
LAN-WDM 10mW Fiber Coupled Laser |
1 |
|
2 |
Laporan Uji Produk |
1 |
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BFLD |
-LAXX |
-XX |
XX |
-XX |
X |
|
DFB laser |
LA01: 1266.50nm LA02: 1271.50nm |
10:10mW Customized |
SM: Mode Tunggal PM: Polarisasi njaga |
FA: FC/APC SA: SC/APC Liyane |
NULL: Tipe 1 2: Tipe 2 |
contone: BFLD-LA13-10SM-FA
(Informasi Pemesanan: LAN-WDM 10mW Fiber Coupled Laser, 14-pin kupu-kupu paket, 1310.50nm, daya output 10mW, dengan serat SM, konektor FC/APC, tipe1 pin-out).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).
● Verifikasi stabilitas sirkuit operasi produk kanggo nyegah karusakan sing disebabake dening arus pulsa.
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing lembar data. Paramèter tombol-kalebu Ith (Ambang Ambang), Iop max (Maksimum Operating Current), Vop max (Maksimum Tegangan Operasi), lan λc (Panjang Gelombang Tengah) - kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nimbulaké karusakan permanen kanggo piranti.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
