1064nm 30mW DFB Butterfly Laser Diode

Daftar Isi

1. Pambuka 1064nm 30mW DFB Butterfly Laser Diode

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

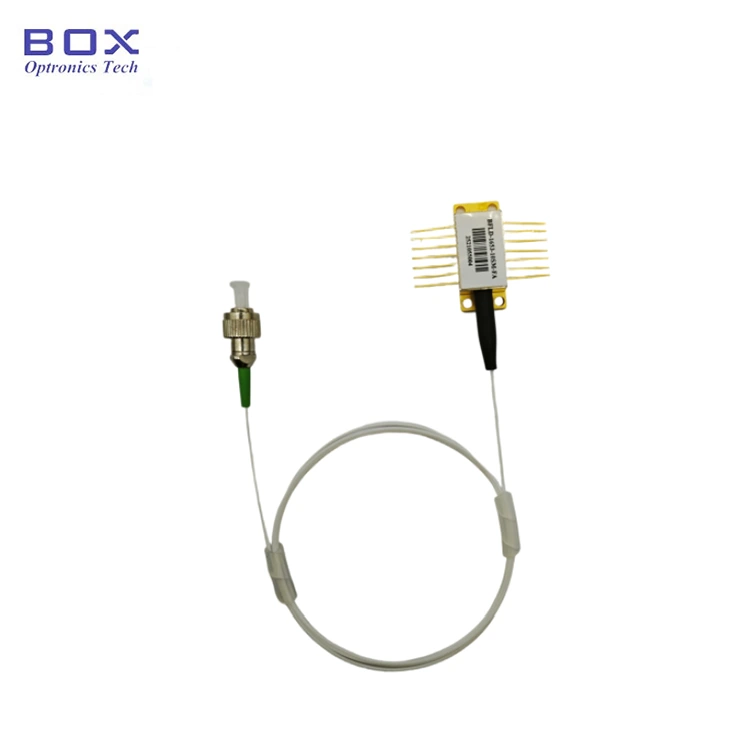

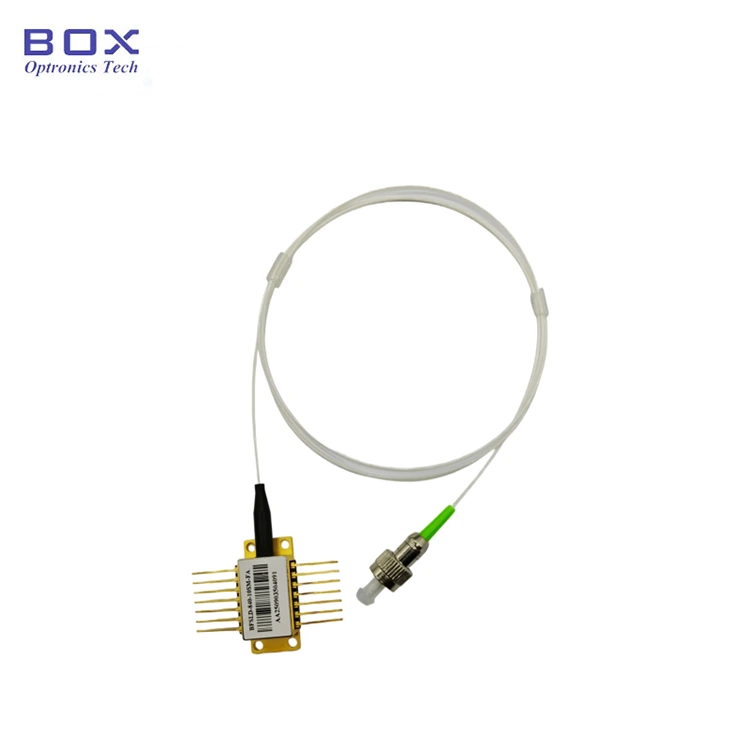

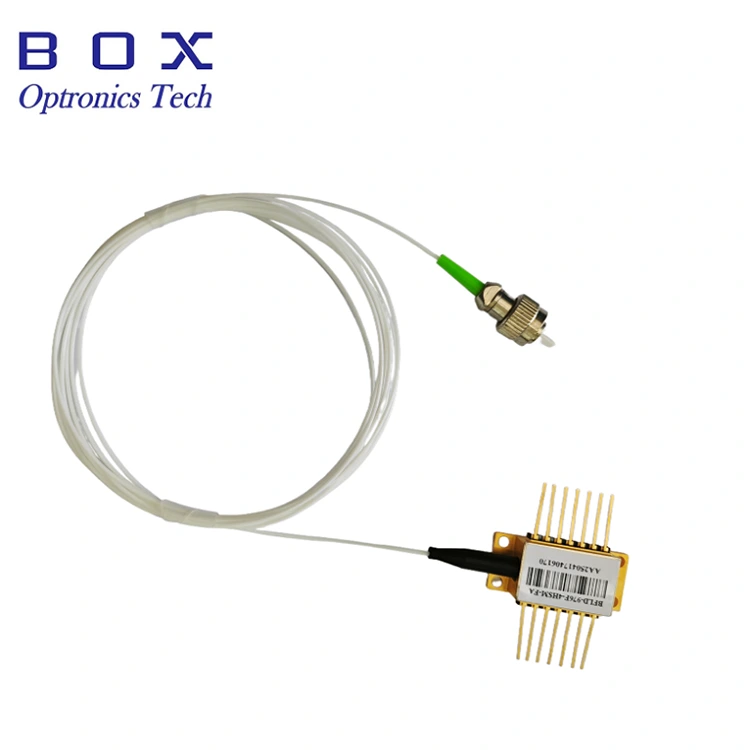

Pambuka produk

Iki minangka Dioda Laser DFB 1064nm kanthi 14-pin paket kupu-kupu standar, dawa gelombang tengah 1064nm, toleransi dawa gelombang +/- 1nm, lan daya output khas 30mW. Dibangun ing TEC, termistor, isolator, lan ngawasi PD, karo stabilitas dawa gelombang banget kanggo operasi stabil long-term. Utamane digunakake ing komunikasi serat optik lan sensing. Kawat kanthi ketat miturut definisi pin, ing kontrol TEC, lan mlengkung serat gedhe banget kanggo njamin kinerja lan urip layanan.

produk Spesifikasi

Fitur produk

● Multi-Kuantum Inggih (MQW) distributed feedback (DFB) laser;

● Daya output munggah iki 30 mW;

● serat SM utawa PM;

● 14-pin Paket BTF karo termistor, TEC, isolator lan Monitor PD.

Aplikasi Produk

● serat optik komunikasi;

● instrumen optik;

● sensor serat optik;

● Sumber cahya.

produk Rincian

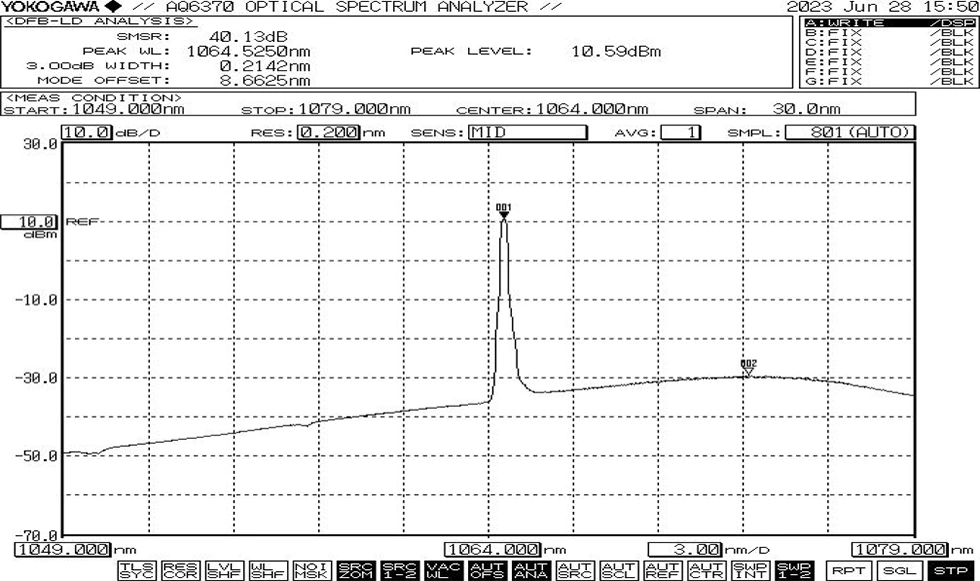

● Spektrum khas: 1064nm, +/-1 toleransi WL

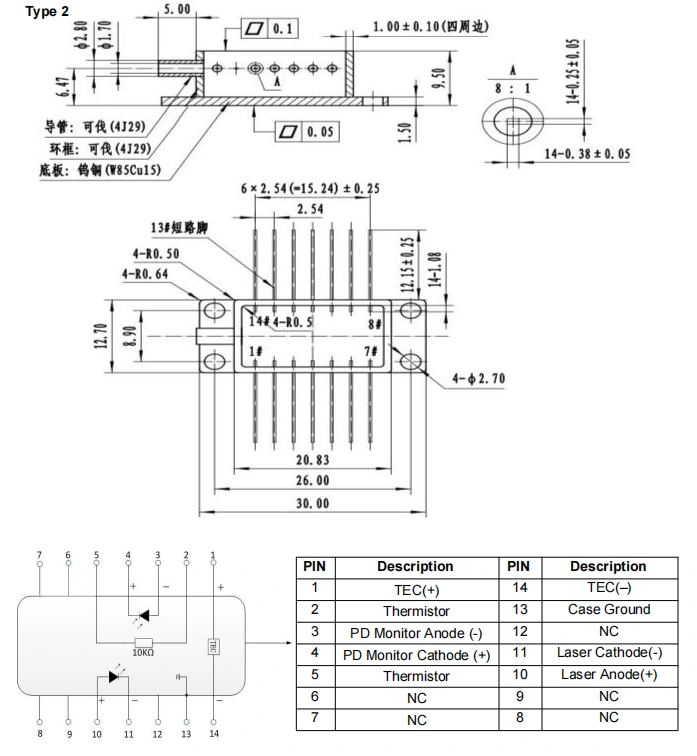

● Gambar paket&Definisi PIN-OUT(Unit:mm)-1064nm 30mW DFB Dioda Laser Kupu

● Aksesoris standar

* Piranti mandiri; ora ana driver sing dibangun (opsional driver eksternal).

pesenan informasi

contone: BFLD-1064-30SM-FA

(Informasi pesenan: 1064nm 30mW DFB Butterfly Laser Diode, kanthi serat SM, Konektor FC/APC, pin pompa).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Cathetan

● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.

● Sajrone proses daya-munggah, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip kang, lan banjur mboko sithik nambah saiki ing cilik nambah nganti tingkat sing dikarepake tekan.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
