1. Pambuka 1030nm 50mW DFB Laser Diode Module
2. Spesifikasi Teknis
3. Fitur produk
4. Aplikasi Khas
5. rincian produk
6. Informasi Pemesanan
7. Datasheet lan testsheet
8. Katentuan Pangginaan supados langkung penawaran lan pembayaran
9. Wektu timbal
10. Cathetan Operasi
11. Jaminan Mutu lan Layanan Sawise Sales

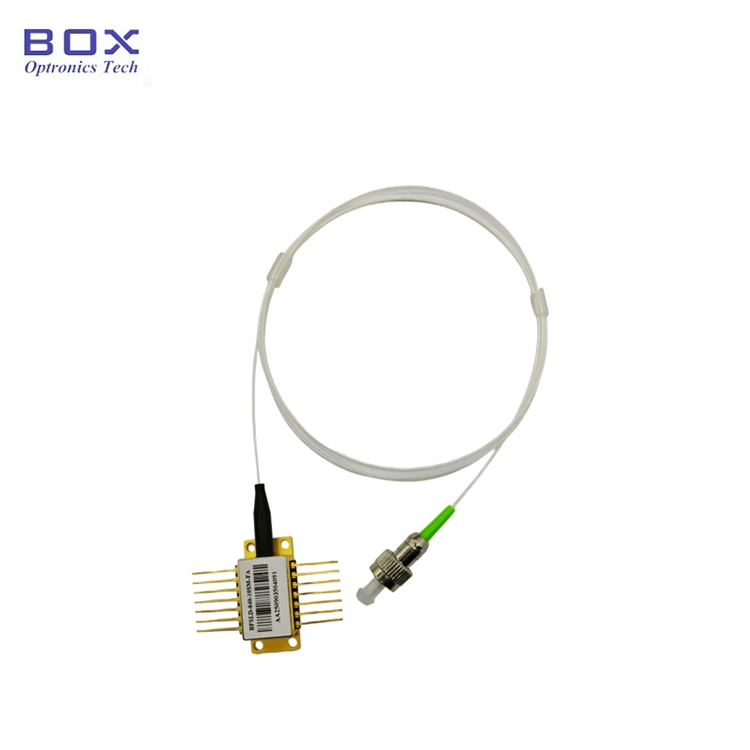

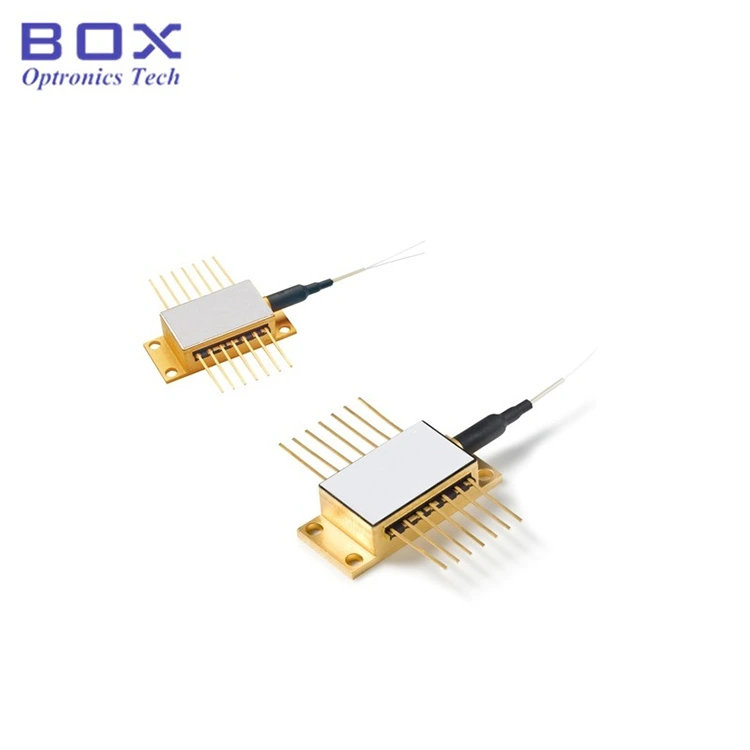

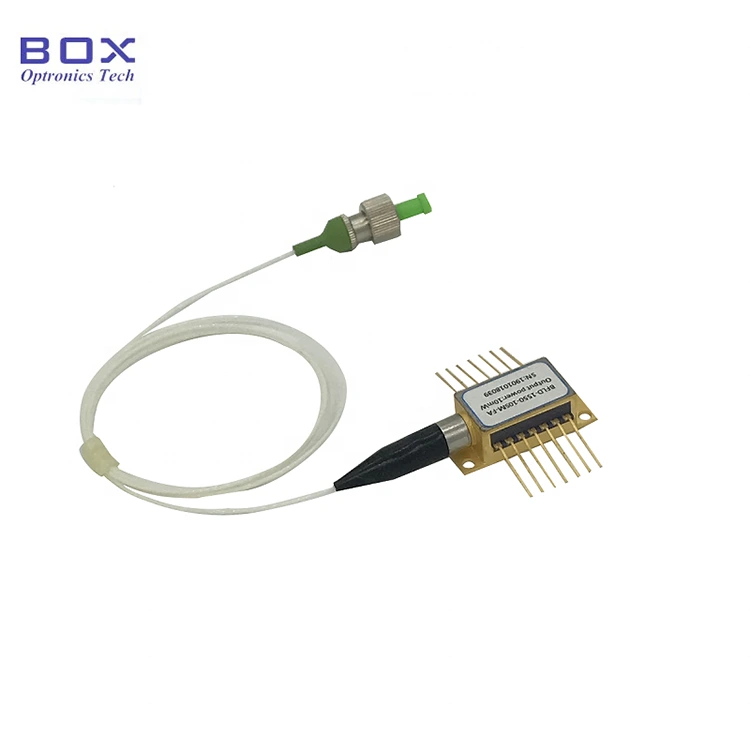

1030nm 50mW DFB Laser Diode Modul punika hermetically disegel ing paket kupu 14-pin. Ndhukung operasi CW utawa pulsa, lan nggabungake TEC adhem lan termistor kanggo spektrum stabil. Cocog kanggo spektroskopi, telekomunikasi, iluminasi, lan sensing. Sadurunge diuripake, aktifake pendingin TEC dhisik, banjur aplikasi daya ing tambahan cilik kanggo nyegah chip saka overheating utawa dadi overloaded.
|
Paramèter |
Simbol |
Min |
khas |
Maks |
Unit |
|
Daya output saka pigtail |
Pf |
- |
50 |
|
mW |
|
Range kasedhiya dawane gelombang |
lC |
1028 |
|
1032 |
nm |
|
Jembar spektral (FWHM) |
- |
|
|
3 |
MHz |
|
rasio dipatèni sidemode ing Pf |
SMSR |
40 |
45 |
|
dB |
|
Pergeseran dawa gelombang karo saiki |
- |
|
3 |
5 |
pm/mA |
|
Pergeseran dawa gelombang karo suhu |
- |
|
0.08 |
0.1 |
nm/℃ |
|
Operasi saiki |
IOP |
|
200 |
300 |
mA |
|
Ambang saiki |
Ith |
|
30 |
50 |
mA |
|
Tegangan maju |
Vf |
|
2 |
2.3 |
V |
|
Kepunahan polarisasi rasio |
PER |
15 |
20 |
|
dB |
|
Pendingin termoelektrik saiki |
ITEC |
|
|
3 |
A |
|
Pendingin termoelektrik voltase |
VTEC |
|
|
4 |
V |
|
Suhu operasi chip jangkoan |
TOP |
15 |
25 |
40 |
℃ |
|
Suhu operasi kasus jangkoan |
TC |
10 |
25 |
50 |
℃ |
|
Suhu panyimpenan |
TS |
5 |
|
80 |
℃ |
● Laser umpan balik sing disebarake;
● CW utawa operasi pulsed;
● Dibangun ing monitor PD, cooler thermoelectric lan termistor;
● Konektor FC/APC opsional.
● Spektroskopi;
● Telekomunikasi;
● Iluminasi;
● Sensing.

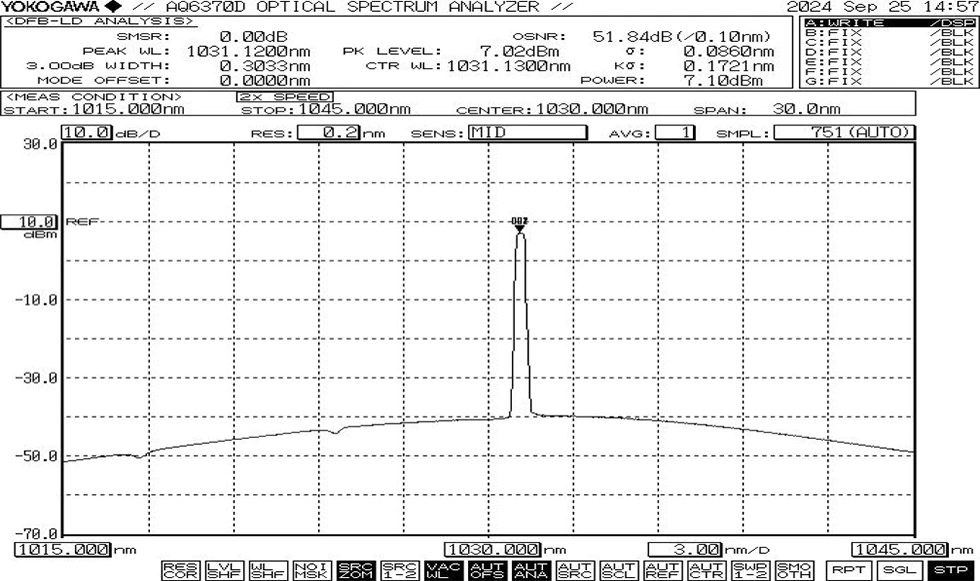

● Spektrum khas: 1030nm, +/-2nm toleransi WL

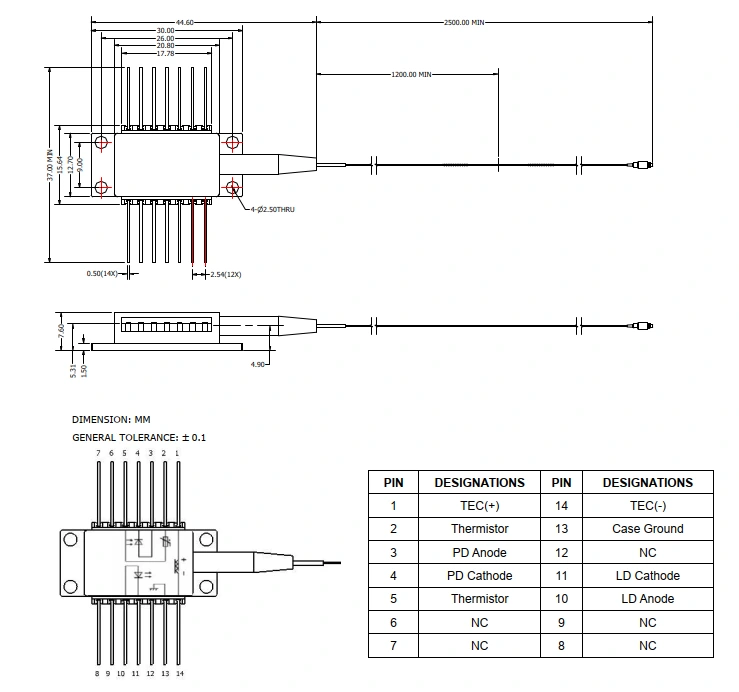

● Gambar paket & definisi pin-out (Unit:mm)
(1) Apa iku Apa bisa nyetel dawa gelombang kanthi ngowahi suhu? Apa iku koefisien?
--Panjang gelombang/koefisien suhu 0.01nm/℃.
(2) Apa iku jinis serat?
--Corning HI1060, NA=0.14,MFD=6.2um@1060nm.
(3) Apa iku daya tunable range?
--10 ~ 100%.
(4) Apa sampeyan nyedhiyani tabung protèktif lan konektor kanggo LD?
--Ya. 900um tabung ngeculke lan FC / APC opsional.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
|
BFLD |
-DXXX |
-XX |
XX |
-XX |
|
DFB Laser dioda |
D1030: 1030nm |
50: 50mW |
SM: Mode Tunggal PM: Polarisasi njaga
|
FA: FC/APC Liyane |
contone: BFLD-D1030-50SM-FA
(Informasi pesanan: 1030nm 50mW DFB Laser Diode Module, kupu-kupu paket, dengan serat SM, konektor FC/APC).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.
● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing lembar data. Paramèter tombol-kalebu Ith (Ambang Ambang), Iop max (Maksimum Operating Current), Vop max (Maksimum Tegangan Operasi), lan λc (Panjang Gelombang Tengah) - kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nimbulaké karusakan permanen kanggo piranti.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
