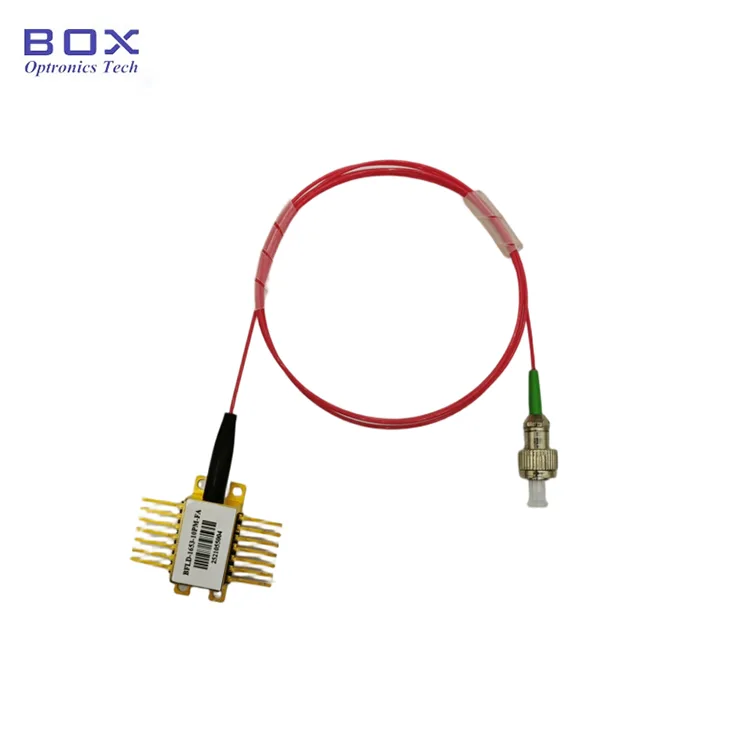

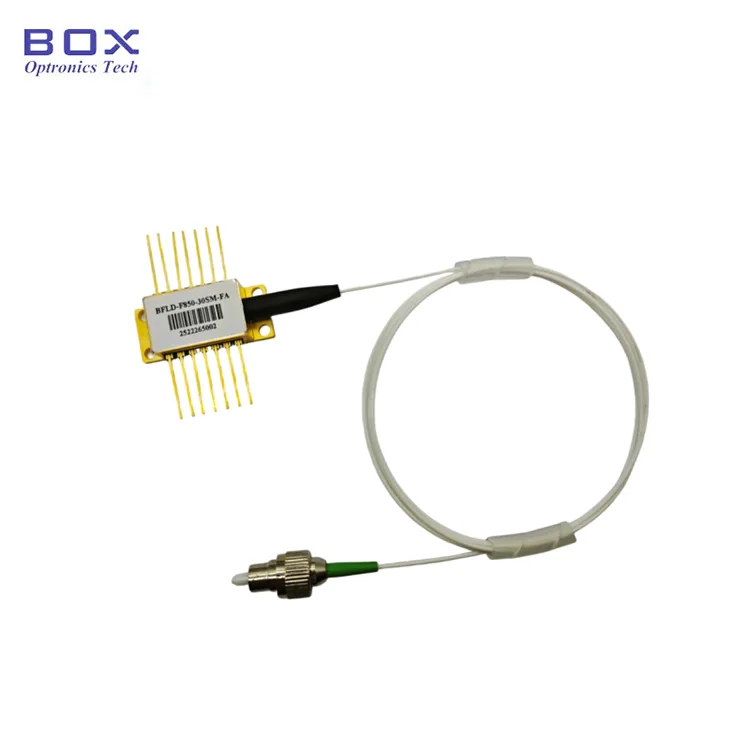

1310nm 100mW DFB Laser

Box Optronics minangka produsen lan pemasok Laser DFB 1310nm 100mW. Grosir 1310nm DFB laser, daya 100mW, struktur MQW, TEC, lan isolator. Pilihan khusus. Minangka perusahaan sing disertifikasi ISO9001, kita nawakake laser kupu 1310nm akeh kanthi garansi 12 wulan lan dhukungan global.

Kirim Pitakonan

Deskripsi Produk

Box Optronics nyedhiyakake 1310nm 100mW DFB Laser, sumber laser gabungan serat premium sing dirancang kanggo nuntut komunikasi optik, sensing, lan aplikasi uji coba. Piranti iki nduweni struktur umpan balik (DFB) sing disebarake kanthi sumur multi-kuantum (MQW), nyedhiyakake stabilitas dawa gelombang sing luar biasa, rasio penindasan mode sisih dhuwur, lan daya output serat mode siji nganti 120mW.

Dumunung ing paket kupu-kupu 14-pin standar kanthi pendingin TEC terintegrasi, termistor, isolator optik, lan fotodioda monitor, laser iki kompatibel karo standar pinout OC-48. Apa kanggo sistem tes daya dhuwur, jaringan sensing serat optik, utawa sistem komunikasi generasi sabanjure, Box Optronics nyedhiyakake kinerja sing dipercaya kanthi kontrol kualitas sing ketat lan dhukungan teknis global.

Fitur Utama-1310nm 100mW DFB Laser

● Daya output optik dhuwur: nganti 120mW khas (serat SM)

● Struktur DFB sumur multi-kuantum (MQW) kanggo stabilitas dawa gelombang sing unggul

● Rasio supresi mode sisih dhuwur (SMSR): >35dB khas

● Isolator optik sing dibangun kanggo proteksi pantulan mburi

● TEC terintegrasi cooler lan termistor kanggo kontrol dawa gelombang sing tepat

● Monitor fotodioda kanggo ngawasi daya wektu nyata

● Opsi serat mode tunggal (SM) utawa polarisasi-maintaining (PM).

● Konektor serat FC/APC standar (bisa disesuaikan)

● Paket kupu-kupu 14-pin sing kompatibel karo OC-48 pinout, standar industri

Aplikasi Khas-1310nm 100mW DFB Laser

● Sistem pangujian lan pangukuran optik daya dhuwur

● Pangirim lan transceiver komunikasi serat optik

● Sumber biji penguat optik

● FMCW LiDAR

● Laboratorium riset lan pangembangan

● Pemantauan lan kontrol proses industri

Spesifikasi Teknis-1310nm 100mW DFB Laser

Ratings maksimum Absolute

Parameter	Simbol	kahanan	Min.	Maks.	Unit
Laser maju saiki	IF	CW	-	400	mA
voltase mbalikke	VR	CW	-	-2.0	V
Tegangan ESD	ESD	-	500	-	V
Suhu operasi	TOP	Suhu kasus	0	+70	℃
Suhu panyimpenan	TSTG	Suhu sekitar	-40	+85	℃

Karakteristik Optik-Listrik (T=25°C, IF=IOP)

Parameter	Simbol	kahanan	Min.	Tipe.	Maks.	Unit
Dawane gelombang operasi	λC	CW, 25 ℃	1300	1310	1320	nm
Daya output optik (SM)	PF	SM Serat Kab	90	120	-	mW
Daya output optik (PM)	PF	Serat PM Kab	70	90	-	mW
Ambang saiki	ITH	25 ℃	14	20	50	mA
Operasi saiki	IOP	CW	-	250	400	mA
Tegangan operasi	VOP	25 ℃	-	-	3.0	V
Rasio supresi mode sisih	SMSR	-	35	-	-	dB
TEC Saiki	ITEC	-	-1.5	-	2.5	A
Tegangan TEC	VTEC	-	-2.5	-	3.8	V
resistance termistor	RTH	25 ℃	9.5	10	10.5	kΩ
Thermistor B-nilai	β	25 ℃ / 80 ℃	-	3950	-	K

Detail Produk-1310nm 100mW DFB Laser

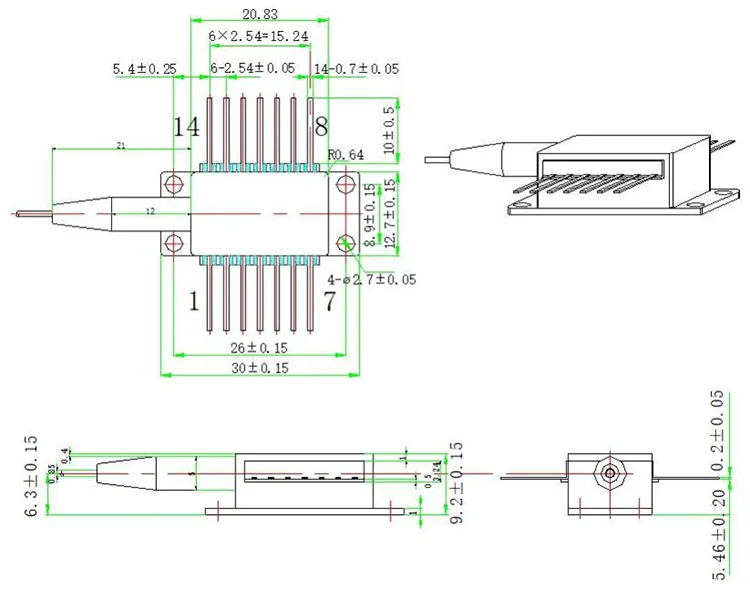

Ukuran Paket

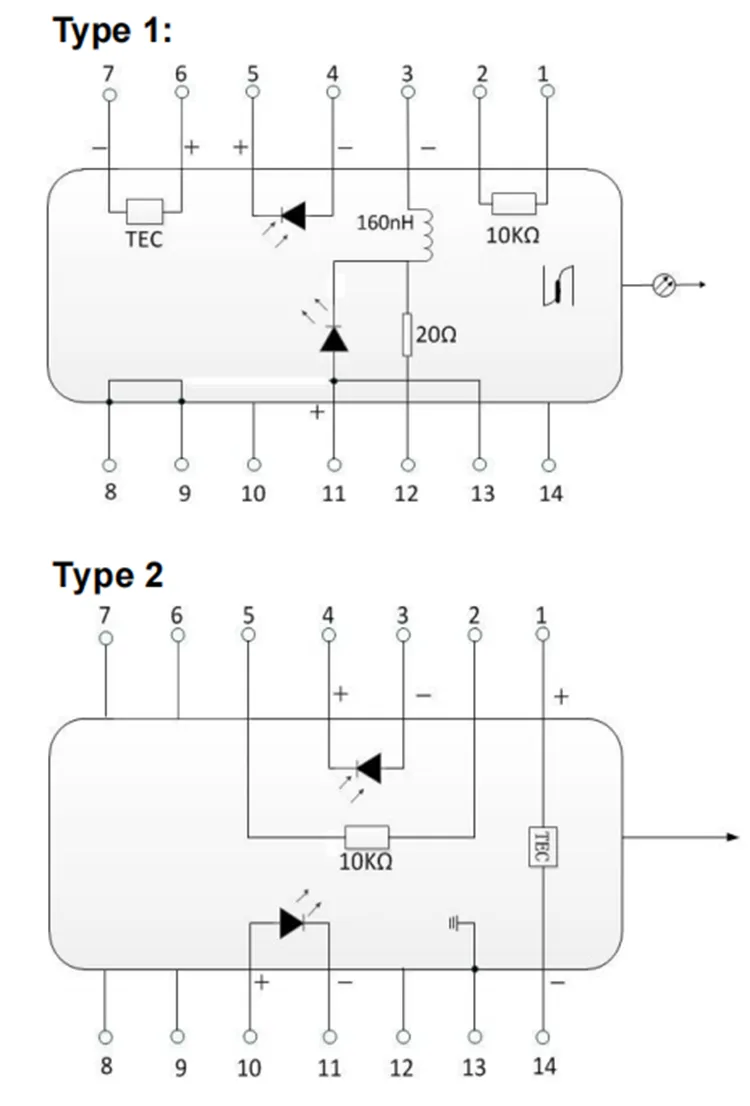

Definisi Pinout (Tipe 1)

PIN	Katrangan	PIN	Katrangan
1	Thermistor	14	NC (Ora Ana Sambungan)
2	Thermistor	13	Anoda Laser (+)
3	Katoda LD (-)	12	Katoda Laser (-)
4	PD anoda (+)	11	Anoda Laser (+)
5	Katoda PD (-)	10	NC (Ora Ana Sambungan)
6	TEC (+)	9	Kasus Ground
7	TEC (-)	8	Kasus Ground

Definisi Pinout (Tipe2)

PIN	Katrangan	PIN	Katrangan
1	TEC (+)	14	TEC(-)
2	Thermistor	13	Kasus Ground
3	PD Monitor Anoda (-)	12	NC (Ora Ana Sambungan)
4	PD Monitor Cathode (+)	11	Katoda Laser (-)
5	Thermistor	10	Anoda Laser (+)
6	NC (Ora Ana Sambungan)	9	NC (Ora Ana Sambungan)
7	NC (Ora Ana Sambungan)	8	NC (Ora Ana Sambungan)

Kenapa Pilih Box Optronics?

● ✓ 10+ taun pengalaman manufaktur dioda laser profesional

● ✓ Kontrol kualitas sing ketat kanthi tes 100% sadurunge dikirim

● ✓ Rega sing kompetitif kanthi kemampuan pangiriman massal sing stabil

● ✓ Opsi kustomisasi fleksibel kanggo dawa gelombang, daya, serat, lan paket

● ✓ Dhukungan teknis 7×24 jam lan respon cepet

● ✓ Tes conto kasedhiya kanggo evaluasi

● ✓ sistem manajemen mutu bersertifikat ISO9001:2015

● ✓ Pengiriman global nganggo DHL, UPS, pengiriman ekspres FedEx

Informasi Pemesanan

Nomer Part

BFLD - XXXX - XX - XX - X

lapangan	Kode	Katrangan
Seri produk	BFLD	Kupu-kupu DFB Laser Diode
Dawane gelombang	1310	1310nm dawa gelombang tengah (panjang gelombang liyane kasedhiya)
Daya Output	1H	Daya dhuwur kelas 100mW (10: 10mW, 20: 20mW, 1H: 100mW)
Jinis Serat	SM/PM	SM: Serat Mode Tunggal \| PM: Polarisasi Njaga Serat
Konektor	FA / SA	FA: FC/APC \| SA: SC/APC \| Liyane: panjalukan khusus
Tipe Pinout	1/2	Tipe 1 \| Tipe 2

Tuladha:BFLD-1310-1HPM-FA2

1310nm 100mW DFB14-pin Butterfly Laser Diode, PM fiber, konektor FC/APC, Type-2 pin-out

Kasedhiya Pilihan Kustomisasi

● Dawa gelombang tengah: 1270~1650nm (panjang gelombang khusus kasedhiya)

● Daya output: 10mW, 20mW, liyane

● Jenis serat: Serat mode tunggal, polarisasi njaga serat

● Dawa serat: 1m, 1,5m, 2m (dawa khusus)

● Jenis konektor: FC/APC, FC/UPC, SC/APC, LC/APC, serat kosong

● Konfigurasi pinout: Tipe 1, Tipe 2

Kanggo syarat khusus, hubungi tim sales kita:

Email: sales06@boxoptronics.com

Telpon: +86-13322933691

situs web www.boxphotonics.com Integrasi ditingkat

Lembar data lan Test Report

Saben unit dikirim kanthi laporan tes lengkap sing nyathet paramèter kinerja sing diukur. Lembar tes ngandhut spesifikasi rinci, kurva kinerja, lan cathetan perhatian.

● Laporan tes individu sing kalebu ing saben unit

● Disedhiyakake kurva spektral lan daya sing khas

Lembar data

Laporan tes kanggo referensi

Katentuan Pangginaan supados langkung Quote lan Pembayaran

Ketentuan Kutipan

● EXW (Ex Works): Disaranake yen sampeyan duwe akun DHL/UPS/FedEx. Kita ngirim nggunakake akun sampeyan; ora ana biaya pengiriman sing ditanggung dening kita.

● DAP (Dikirim ing Panggonan): Yen sampeyan ora duwe akun kurir, kita bisa ngatur pengiriman nganggo barang prabayar.

● Syarat liyane: Hubungi kita kanggo ngrembug.

Katentuan Pembayaran

● PayPal: Pembayaran sing cepet lan aman kanggo conto lan pesenan cilik

● T/T (Transfer Bank): Cara pembayaran standar kanggo pesenan produksi normal

● Asuransi Perdagangan Alibaba: Perlindhungan pesenan sing aman kanggo transaksi online kanthi jaminan panuku

● Syarat Pembayaran Fleksibel: Bisa dirundingake kanggo mitra jangka panjang utawa strategis

Lead Time

● Produksi standar: ~10 dina kerja

● Item ing saham: 2-3 dina kerja kanggo pangiriman

● Konfigurasi khusus: 15-20 dina kerja

● Pesenan volume: Hubungi kanggo jadwal produksi

● Pengiriman internasional: 3-5 dina kerja (DHL/UPS/FedEx express)

● Layanan cepet: Kasedhiya miturut panyuwunan (bisa uga ana biaya tambahan)

Cathetan lan Penanganan Operasi

Proteksi ESD

Piranti iki sensitif elektrostatik. Ketaatan sing ketat kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Gagal nglakoni bisa nyebabake karusakan permanen ing piranti.

● Tansah nganggo tali tangan anti-statis nalika nangani

● Nggarap tikar anti-statis sing wis grounded kanthi bener

● Pesthekake kabeh peralatan wis grounded kanthi bener

● Aja langsung ndemek pin lan konektor serat

Pertimbangan Power Supply

● Gunakake sumber arus sing wis diatur lan kurang swara

● Ngleksanakake watesan saiki sing tepat kanggo nyegah karusakan

● Ngindhari lonjakan pasokan listrik lan lonjakan voltase

● Aja ngluwihi rating saiki maju maksimum

● Tansah uripake pendinginan TEC sadurunge ngetrapake arus laser

Penanganan Serat

● Aja mlengkung serat sing berlebihan

● Aja narik utawa mbengkongake pigtail serat

● Resik konektor serat sadurunge sambungan

● Tansah gunakake tutup bledug nalika konektor ora digunakake

● Priksa serat mburi pasuryan kanggo karusakan sadurunge digunakake

Manajemen Thermal

● Pasang piranti ing sink panas sing tepat kanggo kinerja sing optimal

● Pesthekake kontak termal sing apik antarane paket lan sink

● Gunakake bahan antarmuka termal (pelumas termal/pad) kanggo transfer panas sing luwih apik

● Operake ing kisaran suhu sing ditemtokake kanggo linuwih

● Idini wektu pemanasan sing cukup kanggo stabilisasi dawa gelombang

Jaminan Kualitas lan Layanan Sawise Penjualan

Periode babar pisan

Box Optronics njamin produk iki bebas saka cacat ing bahan lan pengerjaan sajrone 12 wulan wiwit tanggal tuku. Sajrone periode babar pisan, kita bakal ndandani utawa ngganti produk risak ing discretion kita, gratis.

Pengecualian Garansi

Kahanan ing ngisor iki ora dilindhungi ing garansi gratis:

● Karusakan sing disebabake dening faktor alam (bledhek, banjir, lsp.) utawa pengaruh lingkungan

● Gagal amarga operasi sing ora bener utawa penyalahgunaan dening pangguna

● Karusakan fisik sing jelas disebabake kesalahan manungsa

● Nyoba, modifikasi, utawa ndandani sing ora sah

● Label garansi sing diowahi utawa ora lengkap ing omah

● Kerusakan utawa mundhut sajrone transportasi sawise dikirim

● Karusakan sing disebabake rating utawa kondisi operasi sing ngluwihi maksimum

Dhukungan Sawise-Sales

● Wektu respon cepet: ing 24 jam ing dina kerja

● Ngatasi masalah remot lan dhukungan aplikasi

● Layanan pangopènan mbayar kasedhiya sawise periode garansi

● Layanan konsultasi teknis khusus
