1530nm 40mW DFB Fiber Coupled Laser

Ringkesan Produk-1530nm 40mW DFB Fiber Coupled Laser

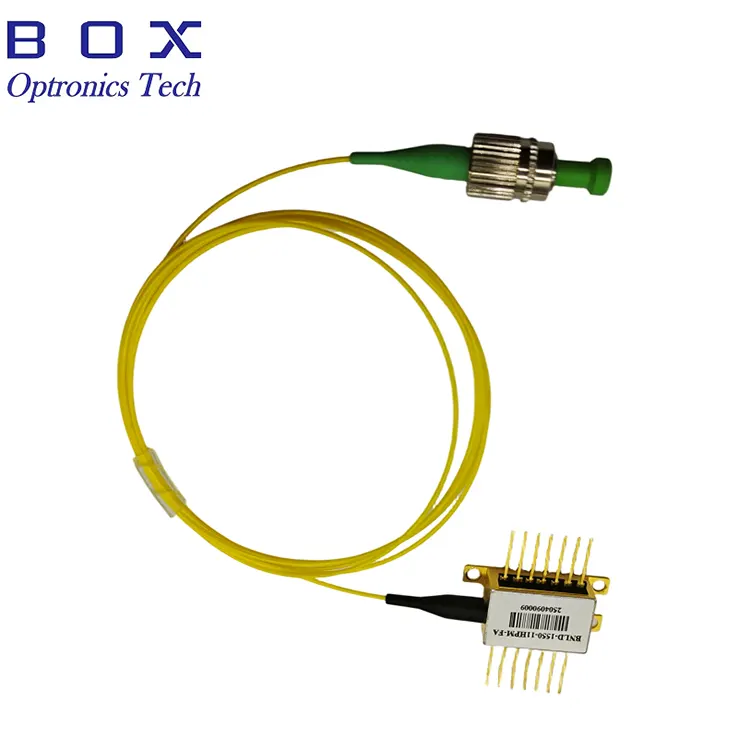

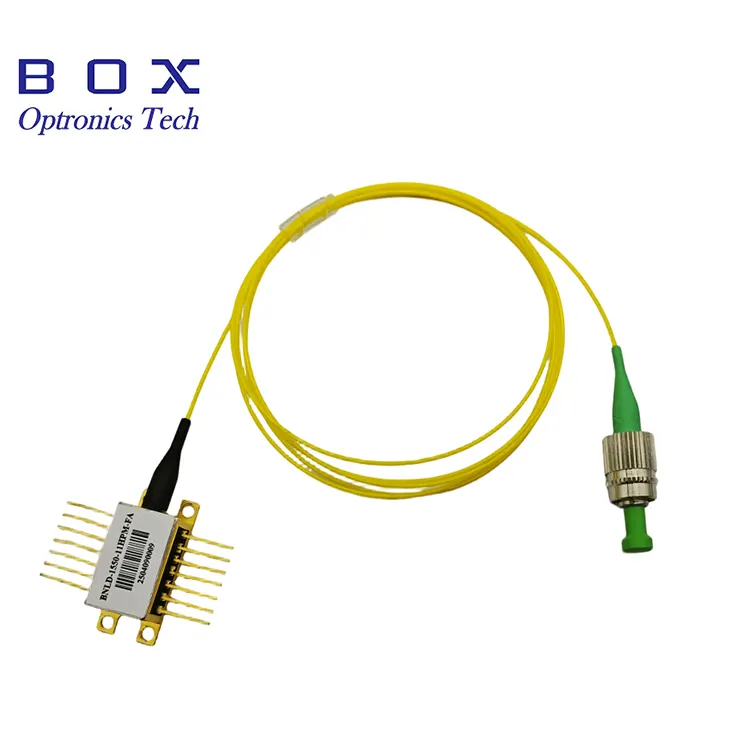

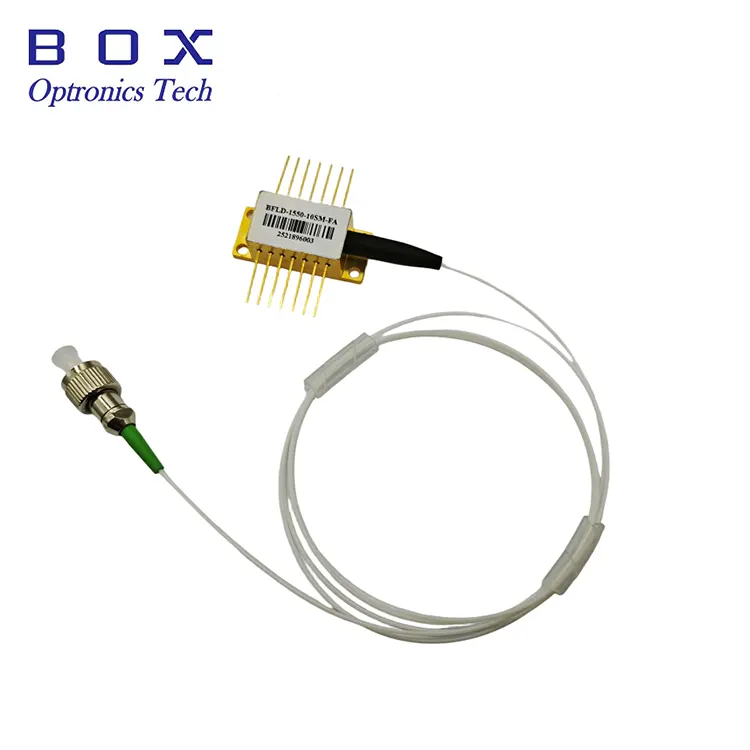

1530nm 40mW DFB Fiber Coupled Laser (Model BFLD-1530-40SM-FA) yaiku dioda laser umpan balik sing disebarake kanthi kinerja dhuwur sing dirancang kanggo aplikasi sing mbutuhake output optik mode tunggal sing stabil lan dhuwur. Ngirim daya output optik minimal 40mW liwat serat mode tunggal kanthi konektor FC / APC, piranti iki nduweni isolator optik sing dibangun kanggo nyegah refleksi maneh lan njamin operasi sing stabil.

Dumunung ing paket kupu-kupu 14-pin kanthi cooler termoelektrik terpadu (TEC) lan termistor kanggo dawa gelombang sing tepat lan stabilisasi daya, laser nawakake rasio supresi mode sisih sing apik banget (≥35dB) lan kinerja sing dipercaya ing sawetara suhu operasi. Pinout sing kompatibel OC-48 nyederhanakake integrasi menyang desain sistem sing wis ana.

Laser iki cocog kanggo sistem tes optik, sistem optik daya dhuwur, aplikasi sensing serat optik, lan instrumentasi sing mbutuhake sumber laser 1530nm sing stabil lan dhuwur.

Fitur Utama-1530nm 40mW DFB Fiber Coupled Laser

· Daya output optik dhuwur: minimal 40mW, khas 50mW (output serat SM)

· Panjang gelombang tengah: 1530nm (rentang: 1527–1533nm)

· Rasio supresi mode sisih dhuwur (SMSR): ≥35dB

· Isolator optik sing dibangun kanggo proteksi pantulan mburi

· Pigtail serat mode tunggal kanthi konektor FC/APC

· Paket kupu-kupu 14-pin kanthi TEC lan termistor terintegrasi

· OC-48 pinout kompatibel kanggo integrasi sistem gampang

· Fotodioda monitor terintegrasi kanggo ngawasi daya

· Dawane gelombang presisi lan stabilisasi daya liwat kontrol TEC

· Arus ambang rendah: 20mA khas

· Paket kupu-kupu hermetik kanggo keandalan jangka panjang

Aplikasi Khas-1530nm 40mW DFB Fiber Coupled Laser

· Sistem pangujian lan pangukuran optik

· Fiber optic sensing lan distributed sensing aplikasi

· Laser wiji penguat optik lan sumber sinyal

· Sistem Wavelength division multiplexing (WDM).

· Peralatan uji komunikasi optik

· Laboratorium lan instrumentasi riset

· Karakterisasi lan pangujian komponen fotonik

· Analisis lan pangukuran spektrum optik

· Sistem laser industri lan integrasi OEM

Spesifikasi Produk-1530nm 40mW DFB Fiber Coupled Laser

Ratings maksimum Absolute

Karakteristik Elektro-Optik (T = 25°C, IF = IOP)

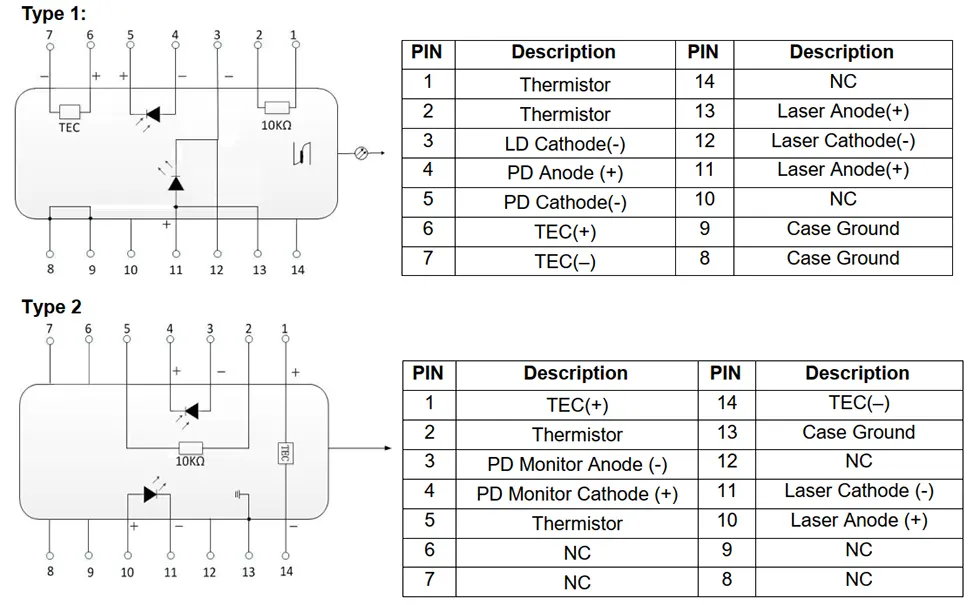

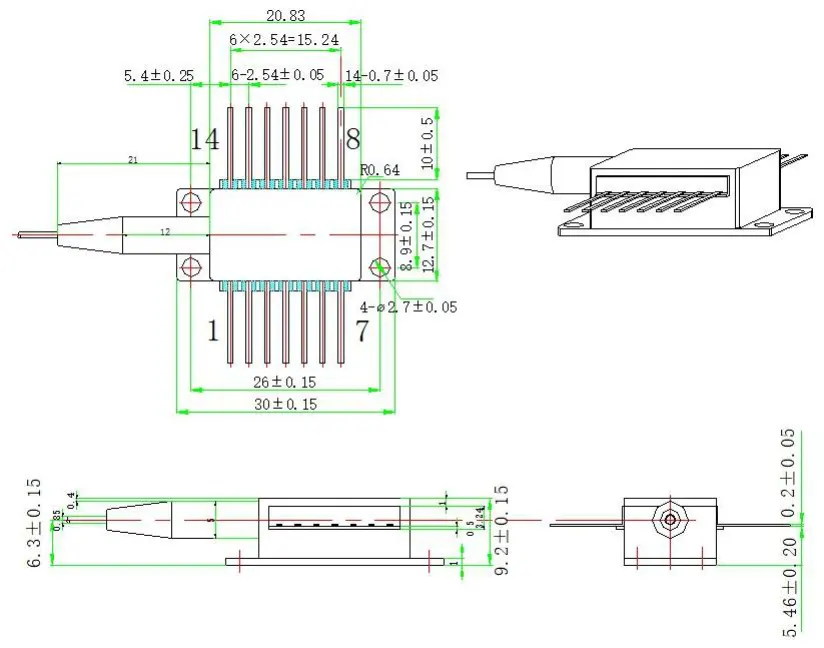

Paket lan Pin Definition-1530nm 40mW DFB Fiber Coupled Laser

Informasi Pesenan-1530nm 40mW DFB Fiber Coupled Laser

Model kasedhiya

Cathetan: Dawa gelombang khusus ing C-band, tingkat daya alternatif, dawa serat sing beda-beda, lan opsi konektor kasedhiya yen dijaluk. Hubungi tim sales kita kanggo rega konfigurasi khusus lan wektu timbal.

Kenapa Pilih Box Optronics DFB Laser?

· Teknologi chip laser DFB sing wis kabukten kanthi spesifikasi dawa gelombang lan daya sing konsisten

· Tes fungsional 100% lan screening burn-in sadurunge dikirim

· Rega sing kompetitif karo pasokan langsung pabrik

· Jumlah pesenan sing fleksibel — dhukungan kanggo prototipe R&D lan produksi volume

· Pilihan kustomisasi kanggo dawa gelombang, daya, dawa serat, konektor, lan konfigurasi pin

· Stabilitas pasokan jangka panjang kanggo program produksi lan integrasi sistem

· Kemasan kupu-kupu hermetik kanthi TEC terintegrasi kanggo operasi sing dipercaya

· Pengiriman internasional liwat DHL/UPS/FedEx kanthi pelacakan lengkap

Pitakonan sing Sering Ditakoni (FAQ)

P: Apa bedane antarane laser DFB lan FP?

A: Laser DFB (Distributed Feedback) nggabungake struktur kisi sing dibangun sing ngidini operasi mode longitudinal tunggal (SLM) kanthi jembar garis sing sempit lan rasio supresi mode sisih dhuwur (SMSR ≥35dB kanggo piranti iki). FP (Fabry-Perot) laser biasane operate karo macem-macem mode longitudinal lan duwe output spektral luwih jembar.

Laser DFB luwih disenengi kanggo aplikasi sing mbutuhake kontrol dawa gelombang sing tepat lan stabilitas dhuwur, kayata sistem WDM, sensing serat, lan instrumentasi presisi, dene laser FP biasane digunakake kanggo aplikasi sing sensitif biaya ing ngendi kontrol dawa gelombang sing ketat kurang kritis.

P: Napa isolator sing dibangun penting?

A: Back-reflection saka sambungan serat, komponen optik, utawa serat ends bisa saperangan bali menyang diode laser, nyebabake fluktuasi daya output, kahanan kang ora tetep gelombang, lan tambah gangguan. Isolator optik sing dibangun nyuda umpan balik optik, mbantu njaga daya output sing stabil, stabilitas dawa gelombang, lan kinerja gangguan sing sithik.

P: Apa peran TEC lan termistor?

A: The thermoelectric adhem (TEC) lan termistor bisa bebarengan kanggo njaga suhu chip laser liwat kontrol suhu paket pas. Amarga dawa gelombang laser lan daya output gumantung ing suhu, kontrol suhu sing tepat njamin kinerja sing stabil ing macem-macem kahanan lingkungan. Thermistor 10kΩ (B-value 3950K) nyedhiyakake umpan balik suhu menyang pengontrol TEC, sing nyetel saiki TEC kanggo njaga suhu sing disetel. Iki penting kanggo aplikasi sing mbutuhake dawa gelombang lan daya sing konsisten.

P: Apa tegese OC-48 pinout kompatibel?

A: OC-48 kompatibel pinout nuduhake kupu paket pin assignment umum diadopsi ing OC-48 (2.5Gbps SONET / SDH) aplikasi komunikasi optik. Kompatibilitas iki nyederhanakake integrasi menyang sistem nggunakake antarmuka listrik lan mekanik sing padha. Loro opsi pinout (Tipe 1 lan Tipe 2) kasedhiya kanggo nampung desain sistem sing beda.

Q: Apa jumlah pesenan minimal (MOQ)?

A: MOQ punika 1pc.We ndhukung jumlah pesenan fleksibel. Model standar bisa diwenehake kanthi jumlah cilik kanggo R&D lan prototyping, uga volume sing luwih gedhe kanggo produksi. Hubungi tim sales kita kanggo rega tartamtu ing jumlah sing dibutuhake.

P: Apa aku bisa njaluk dawa gelombang utawa tingkat daya khusus?

A: Ya, kita nawakake pilihan pangaturan dhewe kalebu dawa gelombang sing kompatibel karo CWDM lan dawa gelombang sing disesuaikan liyane ing kisaran sing kasedhiya, tingkat daya output alternatif, dawa serat khusus, jinis konektor sing beda (FC / APC, FC / UPC, LC, lsp.), lan konfigurasi pin sing disesuaikan. Hubungi kita kanthi syarat tartamtu lan tim teknik kita bakal mriksa kelayakan lan menehi penawaran.

P: Apa drive saiki sing dibutuhake kanggo entuk output 40mW?

A: Saiki operasi khas ing 25 ° C yaiku 200mA, kanthi maksimal 300mA. Arus batesan biasane 20mA (minimal 14mA, maksimal 50mA). Saiki operasi nyata bisa beda-beda ing antarane piranti lan suhu. Disaranake nggunakake driver diode laser kanthi watesan saiki sing cocog lan fungsi APC (Kontrol Daya Otomatis) kanggo operasi sing stabil.

P: Apa paket kupu-kupu disegel?

A: Ya, paket kupu-kupu 14-pin disegel kanthi hermetis, nglindhungi chip laser, isolator, lan komponen internal saka kelembapan, bledug, lan kontaminasi lingkungan. Iki njamin operasi jangka panjang sing dipercaya lan penting kanggo njaga kinerja sing konsisten sajrone umur produk.

Lembar Data lan Testsheet-1530nm 40mW DFB Fiber Coupled Laser

lembar data

lembar tes
