1550.12nm DWDM DFB Laser

Ringkesan Produk-1550.12nm DWDM DFB Laser

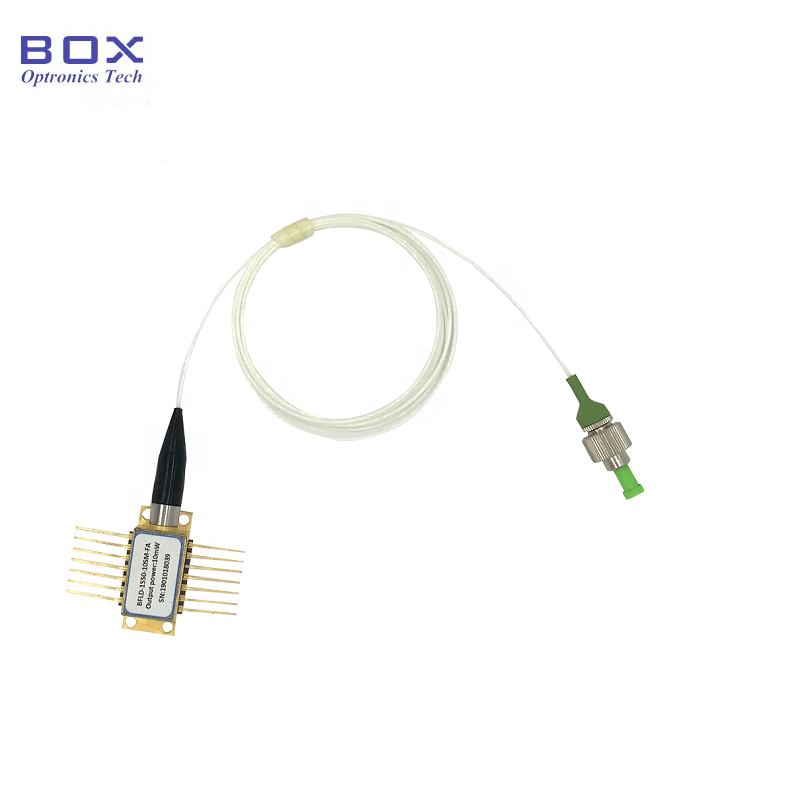

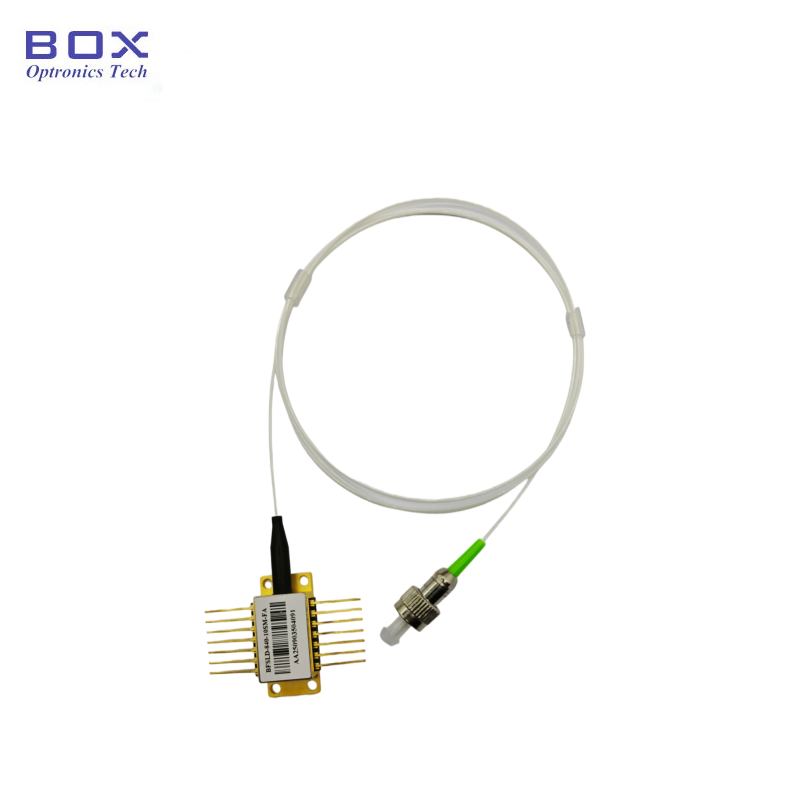

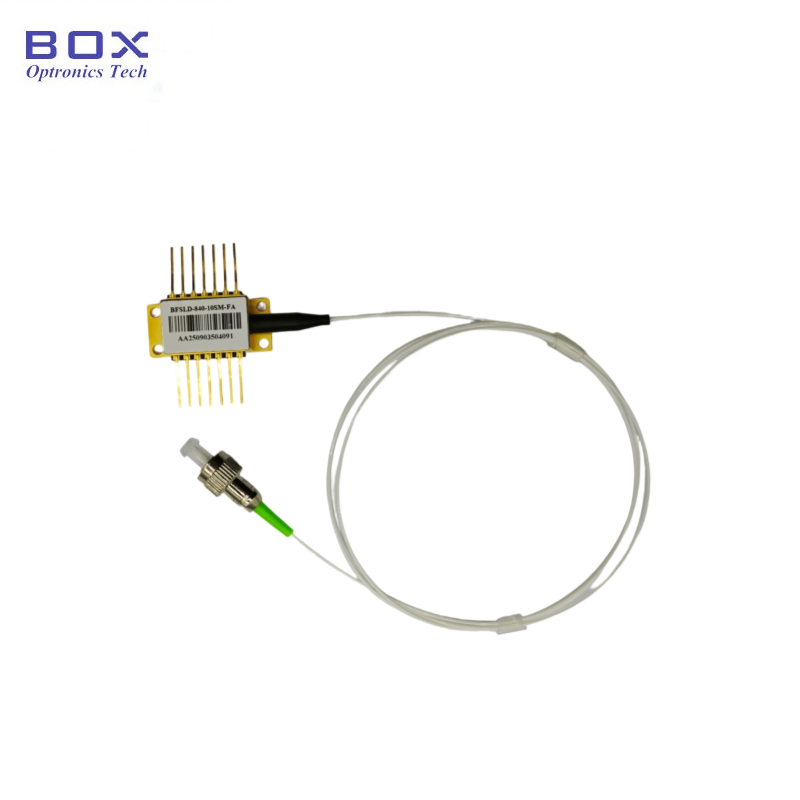

1550.12nm DWDM DFB Laser (Model BFLD-CH34-XXSM-FA, ITU Grid Channel 34) punika 14-pin kupu-kupu rangkep dioda laser umpan balik disebarake khusus dirancang kanggo transmisi CATV analog lan aplikasi komunikasi optik DWDM. Operasi ing dawa gelombang kothak ITU standar 1550.12nm, piranti iki ngirim daya output optik 10mW utawa 20mW liwat serat siji-mode utawa polarisasi-maintaining karo konektor FC/APC.

Dumunung ing paket kupu-kupu 14-pin hermetik kanthi isolator terintegrasi, pendingin termoelektrik (TEC), termistor 10kΩ, lan fotodioda monitor, laser nyedhiyakake stabilisasi suhu lan daya ing kisaran suhu operasi -40°C nganti +85°C. Loro konfigurasi pinout (Tipe 1 lan Tipe 2) kasedhiya kanggo kompatibilitas karo desain Papan sistem beda.

Fitur Utama-1550.12nm DWDM DFB Laser

· Panjang gelombang kothak ITU standar: 1550.12nm (Saluran 34), lengkap CH18–CH64 rangeoptional

· Daya output optik dhuwur: 10mW utawa 20mW

· Desain chip analog canggih sing dioptimalake kanggo transmisi CATV

· Rasio supresi mode sisih dhuwur: SMSR ≥30dB

· Isolator optik internal: isolasi ≥30dB @25°C

· Mundhut bali optik dhuwur: ≥40dB

· Bandwidth modulasi amba: 2.5GHz khas

· Paket kupu-kupu hermetik 14-pin kanthi TEC lan termistor terintegrasi

· Fotodioda monitor terintegrasi kanggo ngawasi daya

· Pilihan serat: SMF-28e single-mode utawa PMF-1550 polarization-maintaining fiber

· Konektor FC/APC standar, kuncir 1,0m (tabung longgar 900μm)

· Rentang suhu operasi sing amba: -40°C nganti +85°C

· Loro konfigurasi pinout (Tipe 1 / Tipe 2) kanggo keluwesan desain

Aplikasi Khas-1550.12nm DWDM DFB Laser

· Jaringan siaran CATV lan sistem transmisi headend

· Jaringan kanthi sumber daya serat winates (multipleks dawa gelombang)

· Hub televisi kabel lan peralatan distribusi

· Modul pemancar optik kanggo analog RF-over-fiber

· Tes serat optik lan instrumentasi pangukuran

· Distribusi sinyal satelit lan RF liwat serat

· Riset lan pangembangan ing laboratorium komunikasi optik

· Integrasi OEM menyang CATV lan peralatan telekomunikasi

Spesifikasi Produk-1550.12nm DWDM DFB Laser

Ratings maksimum Absolute

Karakteristik Elektro-Optik (T = 25°C, IF = IOP)

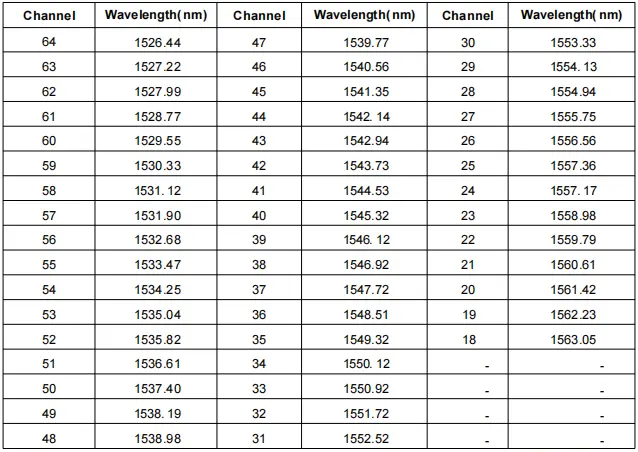

Referensi Panjang Gelombang Grid ITU (Saluran sing Dipilih)

Cathetan: Saluran kothak ITU lengkap CH18–CH64 (1526.44nm–1563.05nm) kasedhiya yen dijaluk.

Spesifikasi Serat Optik-1550.12nm DWDM DFB Laser

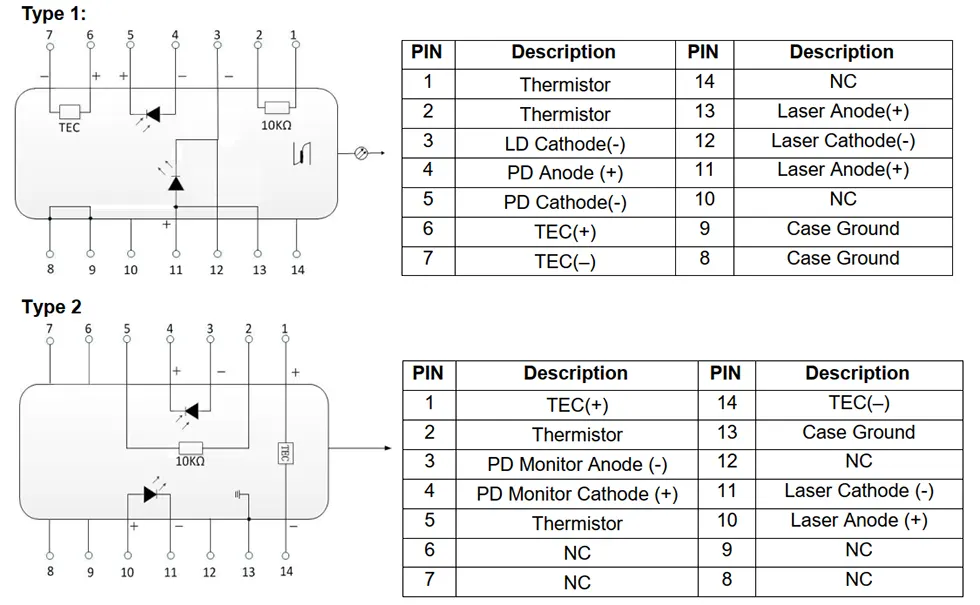

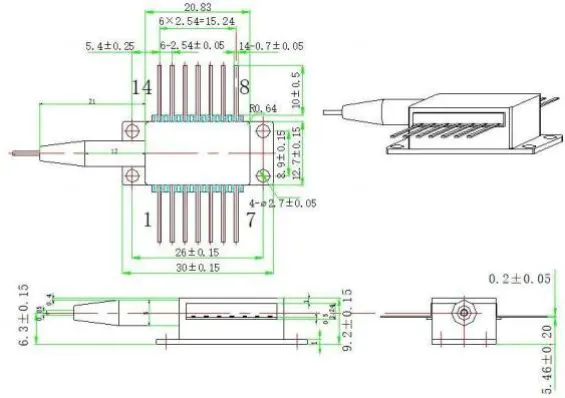

Paket lan Pin Definition-1550.12nm DWDM DFB Laser

Informasi Pesenan-1550.12nm DWDM DFB Laser

Nomenklatur Model

BFLD - XXXX - XX - XX - XX (-X)

Tuladha: BFLD-CH34-10SM-FA

Napa Pilih Box Optronics DWDM DFB Laser?

· Teknologi chip laser DFB sing wis kabukten kanthi desain sing dioptimalake analog kanggo aplikasi CATV

· Tes fungsional 100% lan screening burn-in sadurunge dikirim

· Dhukungan dawa gelombang kothak ITU lengkap (CH18–CH64) kanthi toleransi dawa gelombang sing ketat

· Rega sing kompetitif karo pasokan langsung pabrik

· Jumlah pesenan sing fleksibel — dhukungan kanggo prototipe R&D lan produksi volume

· Pilihan kustomisasi kanggo dawa gelombang, daya, jinis serat, konektor, lan konfigurasi pin

· Stabilitas pasokan jangka panjang kanggo panyebaran jaringan lan program produksi CATV

· Kemasan kupu-kupu hermetik kanthi TEC terintegrasi kanggo operasi suhu sing bisa dipercaya

· Pengiriman internasional liwat DHL/UPS/FedEx kanthi pelacakan lengkap

Pitakonan sing Sering Ditakoni (FAQ)

P: Apa prabédan antarane laser DFB DWDM iki lan laser DFB standar?

A: Laser DFB ITU-grid iki nggabungake kontrol dawa gelombang sing tepat karo kinerja sing dioptimalake CATV analog. Iki nduweni desain chip laser sing dioptimalake kanggo rasio operator-to-noise (CNR), kinerja distorsi sing kurang (CSO/CTB), lan output optik sing stabil.

Dibandhingake karo laser DFB standar utamané dirancang kanggo komunikasi optik digital, laser CATV DFB khusus optimized kanggo aplikasi modulasi analog ngendi linearity lan kinerja swara kritis.

P: Apa dawa gelombang kothak ITU sing kasedhiya?

A: We offer dawa gelombang kothak ITU-T saka CH18 (1563.05nm) kanggo CH64 (1526.44nm), panutup umum C-band DWDM saluran. Dawane gelombang khusus kasedhiya miturut syarat sistem tartamtu.

P: Apa bedane pilihan serat SMF lan PMF?

A: SMF-28e minangka serat mode siji standar, cocok kanggo umume CATV lan aplikasi komunikasi optik umum ing ngendi polarisasi ora kritis. PMF-1550 minangka serat sing njaga polarisasi, dirancang kanggo sistem sensitif polarisasi. Kanggo serat PM, sumbu alon didadekake siji kanggo tombol konektor. Pilih adhedhasar syarat polarisasi sistem sampeyan.

P: Napa isolator sing dibangun penting kanggo aplikasi CATV?

A: Umpan balik optik sing disebabake dening pantulan serat utawa komponen optik bisa nyebabake gangguan, ketidakstabilan dawa gelombang, lan degradasi sinyal ing sistem transmisi analog. Isolator optik sing dibangun nyuda umpan balik optik, njamin daya output sing stabil, gangguan sing sithik, lan kinerja transmisi CATV sing dipercaya.

Q: Apa jumlah pesenan minimal (MOQ)?

A: MOQ punika 1pc.We ndhukung jumlah pesenan fleksibel. Model standar bisa diwenehake kanthi jumlah cilik kanggo R&D lan prototyping, uga volume sing luwih gedhe kanggo panyebaran lan produksi jaringan CATV. Hubungi tim sales kita kanggo rega tartamtu ing jumlah sing dibutuhake.

P: Apa aku bisa njaluk dawa gelombang, daya, utawa konfigurasi konektor khusus?

A: Ya, kita nawakake pilihan kustomisasi lengkap kalebu dawa gelombang kothak ITU (CH18–CH64), tingkat daya output khusus ing 6–20mW, jinis lan dawa serat alternatif, jinis konektor sing beda (FC/APC, SC/APC, LC, lsp.), lan konfigurasi pin sing disesuaikan (Tipe 1 utawa Tipe 2). Hubungi kita kanthi syarat tartamtu lan tim teknik kita bakal mriksa kelayakan lan menehi penawaran.

Lembar data lan Testsheet

Lembar data

Testsheet

Lead Time

· Unit standar (model saham): 3~5 dina kerja

· Produksi standar: 2 ~ 3 minggu

· Pesenan volume: Hubungi kami kanggo jadwal produksi

· Pesenan khusus: 3~4 minggu

· Pengiriman internasional: ~5 dina kerja (DHL/UPS/FedEx Express)

Cathetan lan Penanganan Operasi

· Dioda laser minangka piranti sensitif muatan elektrostatik (ESD) — tansah gunakake proteksi ESD sing bener nalika nangani

· Aja ndemek bagian mburi serat lan komponen optik nganggo driji kosong kanggo nyegah kontaminasi

· Simpen piranti sing ora dienggo ing kemasan sing aman kanggo ESD ing suhu panyimpenan sing disaranake (-40°C nganti +85°C)

· Aja ngluwihi rating maksimum absolut sing ditemtokake ing lembar data

· Tansah gunakake driver dioda laser kanthi proteksi voltase lan watesan saiki

· Aktifake stabilisasi suhu TEC sadurunge ngetrapake arus drive laser kanggo kinerja lan linuwih sing optimal

· Ngindhari mbengkongake pigtail serat sing berlebihan kanggo nyegah karusakan serat

· Konektor serat sing resik nganggo alat reresik sing tepat sadurunge kawin kanggo nyegah karusakan lan kelangan sisipan

· Ngoperasikake laser ing kisaran suhu saiki utawa ing njaba bisa nyuda umur lan nyebabake karusakan permanen
