Iki minangka L-band ASE Broadband Light Source nawakake a stabil, 10 ~ 200mW sumber cahya dhuwur-daya ing L-band sawetara dawa gelombang (1567 ~ 1603nm). Dirancang kanggo aplikasi tliti dhuwur, menehi spektrum sing godhongé amba lan output swara kurang, dadi becik kanggo komunikasi optik, serat sensing, lan pencitraan medis.
|
Item |
Unit |
Nilai |
Cathetan |
|||||
|
Range spektral |
nm |
1567-1603 |
|
|||||
|
daya output |
mW |
10, |
20 |
50 |
100 |
200 |
|
|
|
Kapadhetan spektral daya |
dBm/nm |
≥-6, |
≥-3 |
≥1 |
≥4 |
≥7 |
|
|
|
Range pangaturan daya |
- |
10%~100% |
Opsional |
|||||
|
Flatness spektral |
dB |
≤2.5 (Tip.), ≤3 (Maks.) |
|
|||||
|
Isolasi output |
dB |
≥35 |
|
|||||
|
Ketidakstabilan daya |
dB |
≤±0,02 (15 menit); |
≤±0,5%; ≤±1,2% |
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
||||
|
Serat pigtail |
- |
SMF-28 |
PM1550 |
FC/APC |
||||
|
Antarmuka komunikasi |
- |
Layar tutul / DB9 Female (RS232) |
Benchtop |
|||||
|
DB9 Wanita (RS232) |
Modul |
|||||||
|
sumber daya |
- |
AC 110 ~ 240V, <30W |
Benchtop |
|||||
|
DC 5V, <15W |
Modul |
|||||||
|
ukuran |
mm |
255 (W) × 285 (D) × 115 (H) |
Benchtop |
|||||
|
150(W)×125(D)×20(H) |
Modul |
|||||||
|
70(W)×90(D)×15(H) |
Modul |
|||||||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|||||
|
Kelembapan operasi |
℃ |
0~70% |
|
|||||
● Spektral flatness ≤2.5dB;
● 10/20/50/100/200mW daya output, 10 ~ 100% luwes;
● DB9 Komunikasi wadon (RS232) kanggo integrasi sing gampang.
1. Aplikasi Produk-L-band ASE Broadband Sumber cahya
● Optik sensing serat;
● medis pencitraan;
● Optik komunikasi serat.

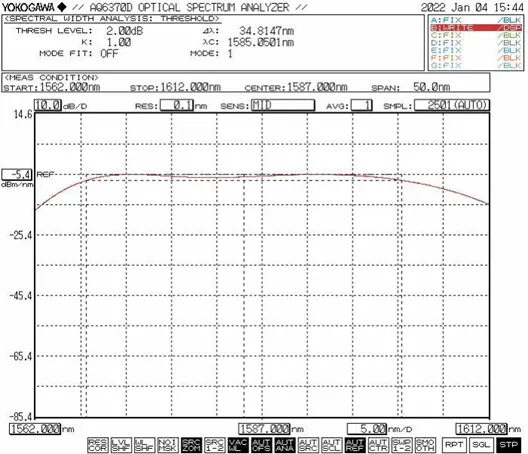

● Spektrum khas
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya ASE (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
|
5 |
Manual operasi |
1 |
Step1.Unpacking lan Déwan: Mangga mriksa apa aksesoris lengkap
sadurunge perakitan.
Step2.Sambungake Serat Jumpers: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi utawa karusakan.
Step3. Nyambungake Adaptor Daya lan Kabel Serial: Sambungake modul sumber cahya lan adaptor daya; nyambung modul sumber cahya lan komputer karo kabel sinyal USB-RS232. (Cathetan: Komputer kudu nginstal driver port serial dhisik. Sopir bisa ditemokake ing CD-ROM utawa dipikolehi saka perusahaan Box Optronics.)

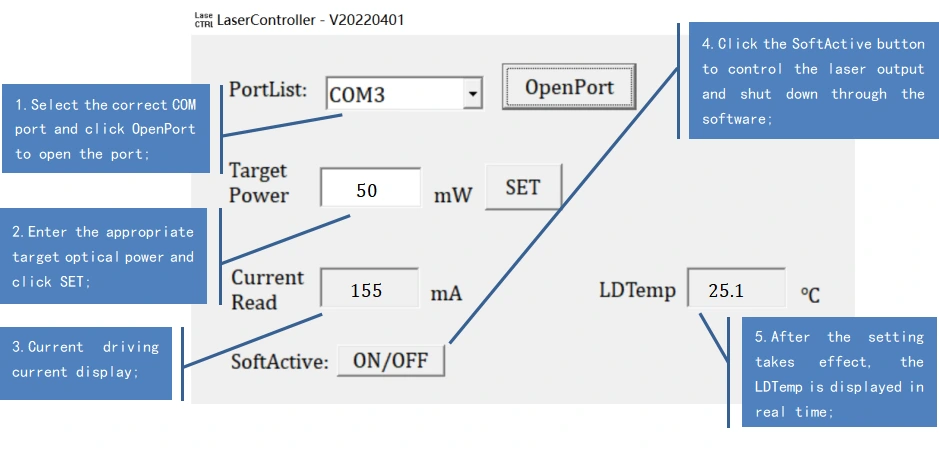

Setp4.Use: Bukak sumber cahya ngalih aktifitas; lampu indikator output sumber cahya urip, lan ana output daya optik. Ing wektu iki, digunakake saiki lan daya optik Nilai iku paramèter sing disetel dening komputer inang nalika mati pungkasan. Padha bisa diowahi lan disimpen ing piranti lunak komputer host (mung kanggo versi model kanthi daya luwes).
Step5.After nggunakake: Klik tombol nutup, mateni sumber daya, lan pedhot sambungan sambungan serat.
|
jeneng |
Range spektral |
daya output |
Jinis serat |
Daya luwes |
ukuran |
|
ASE |
-L |
-XX |
-XX |
-XX |
-X |
|
sumber cahya ASE |
L: L-band |
10:10mW 20:20mW 50:50mW 1H: 100mW 2H: 200mW |
SM:SMF-28 PM: PM1550 |
(*T:with) |
M15 : Modul M20 : Modul B: Bangku |
contone: ASE-L-2H-SM-T-B
(Informasi pesanan: L-band ASE Broadband Light Source, output 200mW daya, daya luwes, karo serat SM, paket benchtop).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Ora dianjurake kanggo kerep plug lan copot serat optik konektor ing mburi output. Iki mbantu supaya ora kontaminasi karo bledug sing bisa nambah mundhut selipan utawa nimbulaké pasuryan mburi konektor kanggo diobong.
● Nalika miwiti, konfirmasi dhisik yen saklar daya lan tombol dipateni, banjur sambungake daya. Nalika mateni, mateni dhisik ngalih tombol; sawise lampu indikator status mati, pedhot daya. Apa ora mateni daya langsung nalika sumber cahya operasi.
● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; nyimpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
