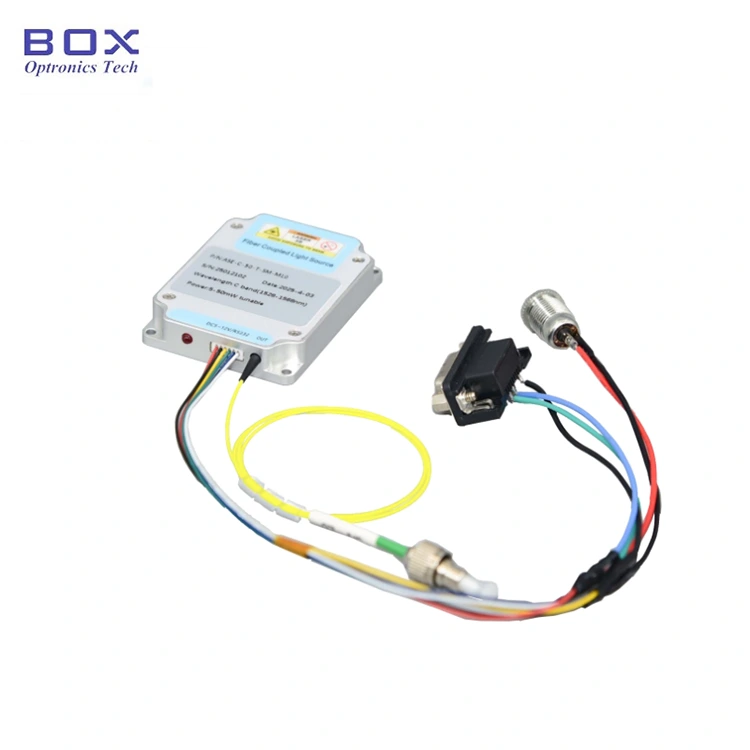

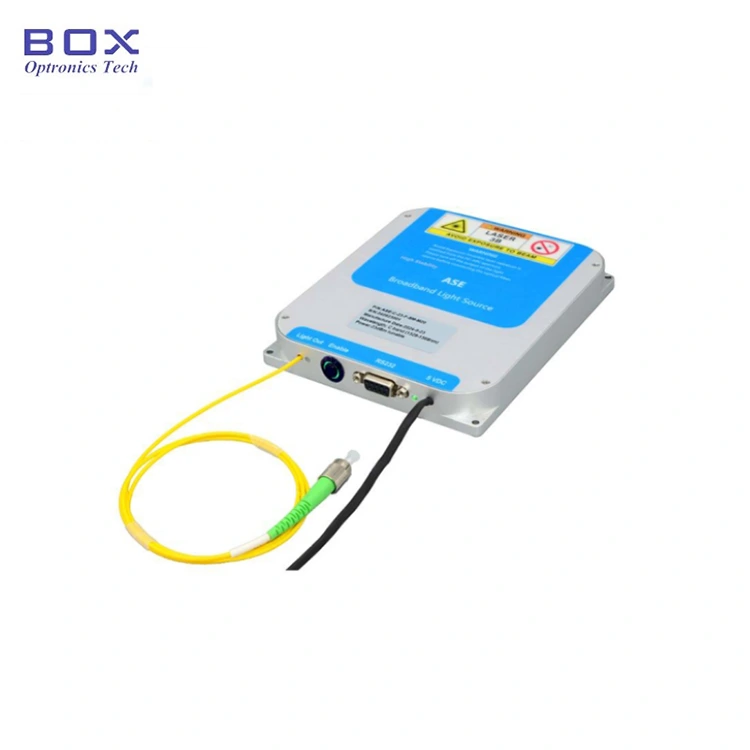

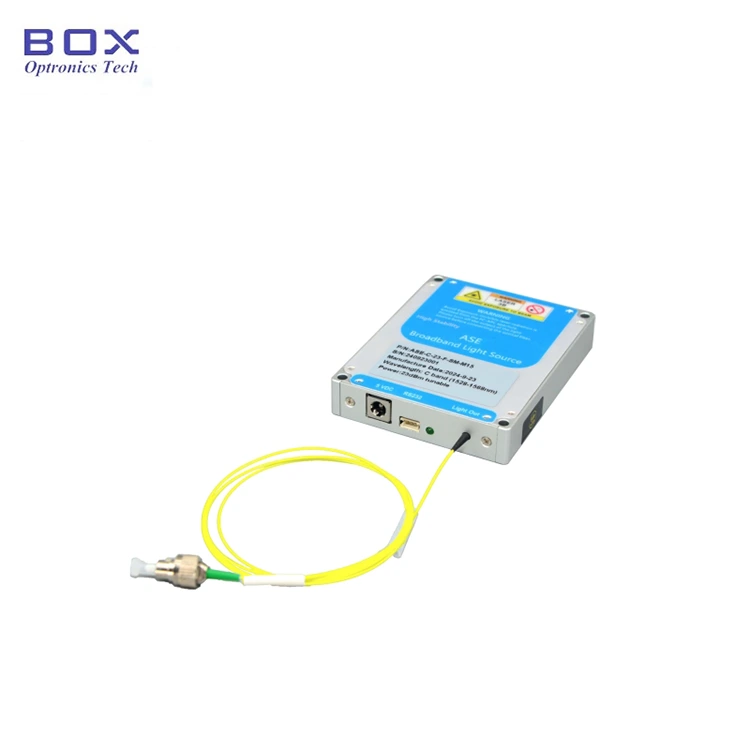

Iki minangka C-band Low Flatness ASE sing ora koheren Broadband Light Source, kang emisi spontan kui dening a laser semikonduktor ing serat kuarsa erbium-doped, kanthi spektral 1526 ~ 1566nm jangkoan lan daya output 10/20/30/50mW. Set lengkap aksesoris kalebu; manual pangguna kasedhiya. Iku cocok kanggo serat optik testing piranti, FBG grating produksi, medical imaging, etc. Mangga njupuk pancegahan marang kelembapan, bledug, lan karat; iku kudu disimpen ing garing panggonan.
|
Item |
Unit |
Nilai |
Cathetan |
|||
|
Range spektral |
nm |
1526~1566 |
± 1 nm |
|||
|
daya output |
mW |
10 |
20 |
30 |
50 |
Non-Adjustable |
|
Kapadhetan spektral daya |
dBm/nm |
-6 |
-3 |
1 |
3 |
|
|
Flatness spektral |
dB |
≤7 |
|
|||
|
Riak spektral |
dB |
≤0.1 |
|
|||
|
Isolasi output |
dB |
≥35 |
|
|||
|
Ketidakstabilan daya |
dB |
≤±0,02 (15 menit); |
≤±0,5%; |
|||
|
Status polarisasi |
- |
Rampung unpolarized |
|
|||
|
PER |
dB |
≤0.2 |
|
|||
|
Serat pigtail |
- |
SMF-28 |
FC/APC |
|||
|
Antarmuka komunikasi |
- |
DB9 Wanita (RS232) |
Modul |
|||
|
sumber daya |
- |
DC 5V, <15W |
Modul |
|||
|

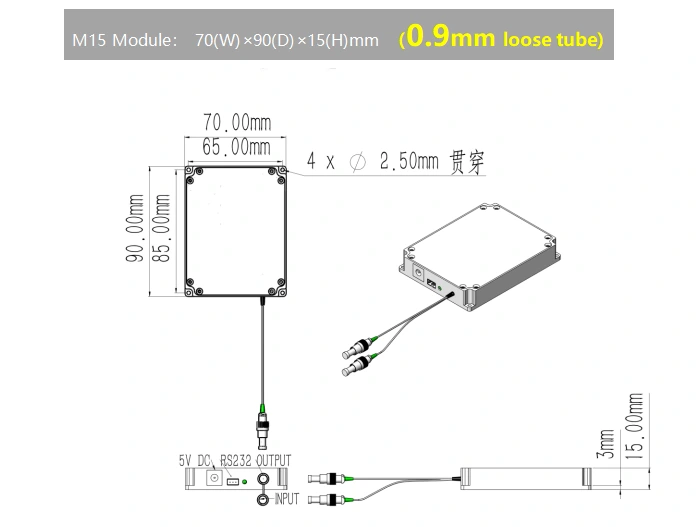

ukuran |
mm |
10~30mW: 40(W)×60(D)×10(H) |
Modul |
|||
|
10~50mW: 70(W)×90(D)×15(H) |
||||||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|||
|
Kelembapan operasi |
℃ |
0~70% |
|
|||
● Cose efektif;
● Spektrum jembar;
● dhuwur daya output stabilitas.
● Optik sensing serat;
● medis pencitraan;
● Pengujian piranti serat optik.

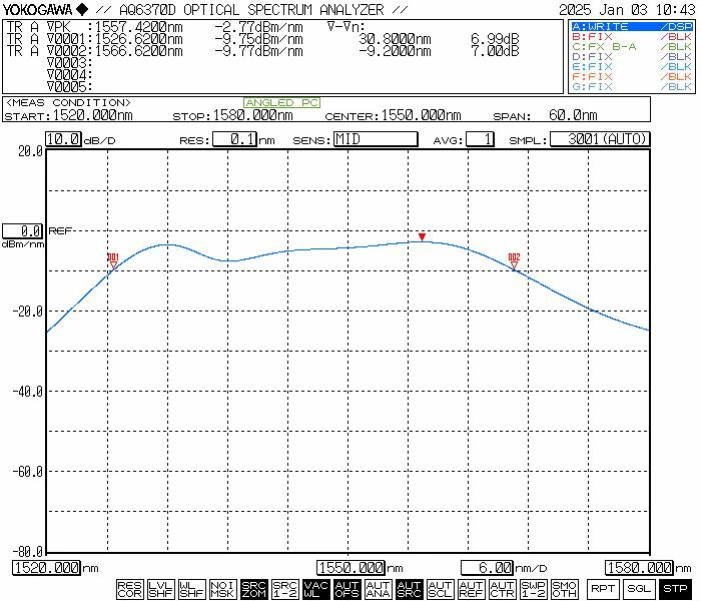

● Spektrum khas
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya ASE (Modul Host) |
1 |
|
2 |
Kabel Sinyal USB-RS232 DB9 |
1 |
|
3 |
Kabel Sinyal DB9- 3PIN 232 |
1 |
|
4 |
Adaptor Daya (Opsional) |
1 |
|
5 |
Laporan Uji Produk |
1 |
|
6 |
Manual operasi |
1 |

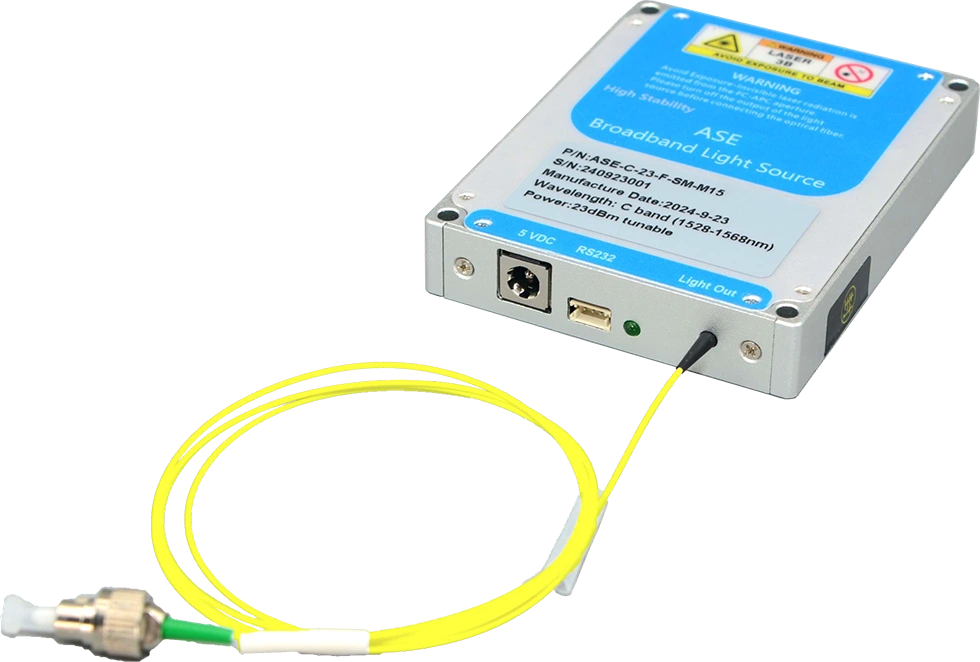

Langkah 1. Penampilan: Saka kiwa menyang tengen- daya port, ZH2.54 (3-pin) antarmuka komunikasi serial, LED indikator daya, lan port serat single-mode kanggo output optik.

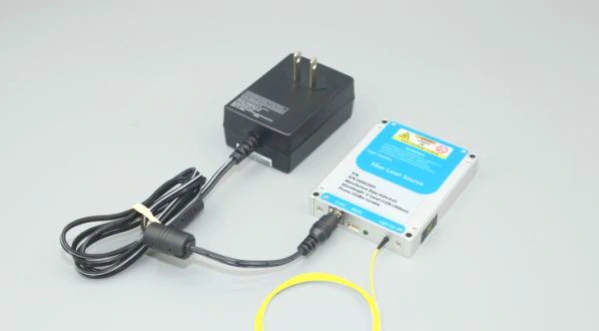

Step2.Power Supply: Default port input daya punika DC 5,5 × 2,1 mm antarmuka; adaptor daya DC 5V cocog karo unit ing wektu saka kiriman. Cara kanggo nyambungake adaptor daya menyang sumber cahya modul digambarake ing gambar sing diiringi; mangga priksa manawa sampeyan nggunakake mung asli, adaptor daya bundled. Panggunaan daya sing ora cocog adaptor bisa nyebabake karusakan ing sumber cahya. Utawa, versi nampilaken kabel daya karo konektor terminal U-shaped kasedhiya kanggo nggampangake sambungan menyang sumber daya switching; Nanging, pilihan iki kudu khusus dijaluk nalika tuku.
Step3.Connecting Fiber Patch Cords: Copot tutup bledug saka konektor serat lan mriksa pasuryan mburi serat; mesthekake yen wis bebas saka kontaminasi utawa karusakan sadurunge nyambungake menyang liyane komponen serat optik utawa peralatan test. Kanggo sumber cahya daya dhuwur, iku dianjurake kanggo nggunakake fusion splicing kanggo sambungan.
Setp4. Nyambungake Sumber Cahya Modul menyang PC Host: Gunakake kabel data serial USB-to-RS232 asli kalebu modul sumber cahya kanggo nyambungake modul menyang komputer. Komputer mbutuhake instalasi driver port serial khusus kanggo ngenali kabel USB-kanggo-RS232 kanthi bener; digunakake, lunak inang bakal ora bisa nggawe sambungan sing bener utawa komunikasi karo cahya modul sumber. Hubungi Box Optronics kanggo entuk driver sing dibutuhake.

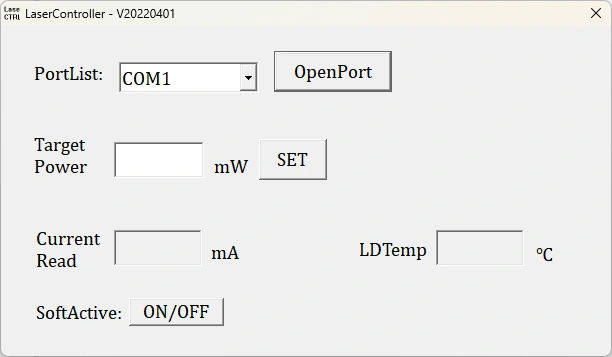

Step5.Software:Kanggo produk modul sumber cahya ASE kanthi daya sing bisa diatur, daya output optik bisa diatur liwat piranti lunak inang; kanggo tetep-daya model, tingkat daya ora bisa diatur.
|
jeneng |
Dawane gelombang |
Flatness |
daya output |
Jinis serat |
ukuran |
|
ASE |
C |
-F7 |
-XX |
XX |
-X |
|
Sumber cahya ASE |
C: C-band |
F7: ≤7dB |
10:10 mW 20:20 mW 30:30mW 50:50mW |
SM:SMF-28e |
M: Modul B: Bangku |
contone: ASE-C-F7-20-SM-M
(Informasi pesanan: C-band Low Flatness ASE Broadband Light Source, flatness spektral≤7dB, 20mW daya output, karo serat SM, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Ing kondisi pasuryan mburi sing resik, serat mode siji (kayata Hi-1060, PM980, G652D, utawa PM1550) nduweni toleransi daya teoritis kira-kira 200 mW cahya terus-terusan. Akibaté, kanggo sumber cahya lan amplifier karo tingkat daya output ngisor 200 mW, konektor serat output bisa ditambah karo piranti serat siji-mode liyane nggunakake adaptor standar (serat flange). Nanging, yen konektor serat mburi-pasuryan wis ono racune, iku Highly rentan kanggo diobong-metu wayahe laser diaktifake-sanajan ing daya laser banget kurang. Mulane, sadurunge nggawe sambungan serat, ing konektor mburi-pasuryan kudu sak tenane di resiki nggunakake reresik serat specialized piranti. Salajengipun, inspektur serat serat kudu digunakake kanthi ati-ati mriksa lumahing kanggo mesthekake yen wis rampung free saka bledug lan rereged sadurunge nerusake sambungan liwat flange serat.
● Nalika ngresiki, mriksa, utawa nyambungake konektor serat optik, sampeyan kudu mesthekake yen sumber cahya ora ngetokake cahya; ing kahanan apa wae operasi kudu dileksanakake nalika cahya aktif. Sawise rampung nggunakake lan sawise medhot saka konektor serat optik liyane, konektor kudu dipasangi tutup bledug.
● Yen serat output kudu disambungake menyang serat liyane, iku dianjurake kanggo nggunakake splicer fusi.
● Ora dianjurake kanggo kerep masang utawa mbusak serat optik konektor ing mburi output, supaya nyegah kontaminasi bledug-kang bisa mimpin kanggo tambah mundhut selipan-utawa karusakan kanggo konektor serat pasuryan mburi.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; nyimpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
