1030nm ASE Broadband Sumber cahya

Daftar Isi

1. Pambuka saka 1030nm ASE Broadband Sumber cahya

2. Teknik Spesifikasi

3. Fitur Produk

4. Aplikasi Khas

5. Detail produk

6. Pandhuan Operasi Aman

7. Informasi Pesenan

8. Lembar data

9. Katentuan Pangginaan supados langkung lan pambayaran

10. Wektu timbal

11. Cathetan operasi lan Pangopènan

12. Quality Assurance lan Layanan Sawise Sales

Pambuka produk

Iki minangka Sumber Cahaya Broadband ASE 1030nm adhedhasar serat ytterbium-doped lan laser pompa semikonduktor, kanthi spektral 1030nm jangkoan, 10/20/30/50/100/500/1000mW daya output, lan polarisasi rasio kepunahan kurang saka 0,2 dB. Set lengkap aksesoris kalebu; panganggo manual diwenehake. Iku cocok kanggo serat optik testing piranti, FBG grating produksi, medical imaging, etc.

produk Spesifikasi

Fitur produk

● Spektral flatness;

● Daya output opsional lan luwes;

● dawa gelombang long-term lan daya stabil;

● DB9 Komunikasi wadon (RS232) kanggo integrasi sing gampang.

Aplikasi Produk

● Serat pangrasa;

● medis pencitraan;

● Serat testing piranti optik.

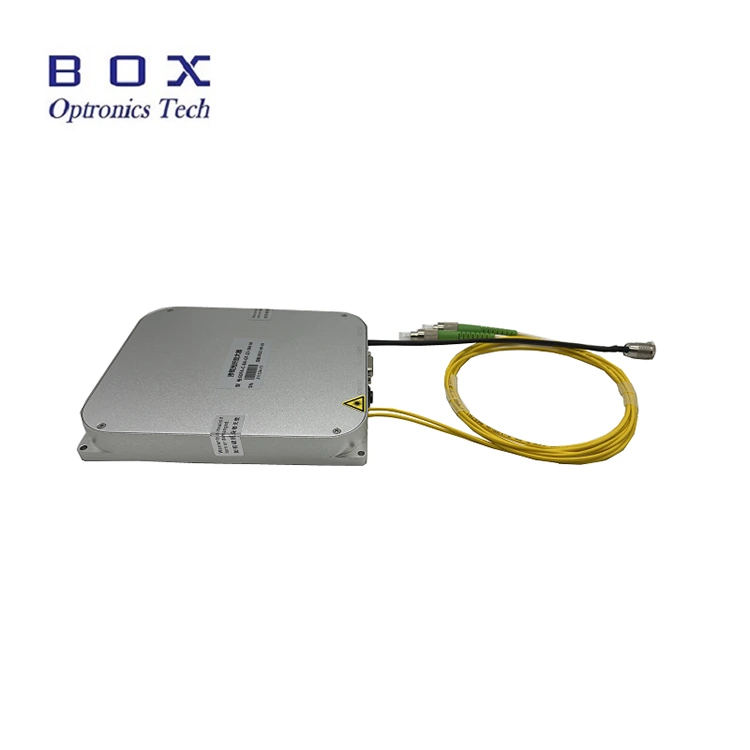

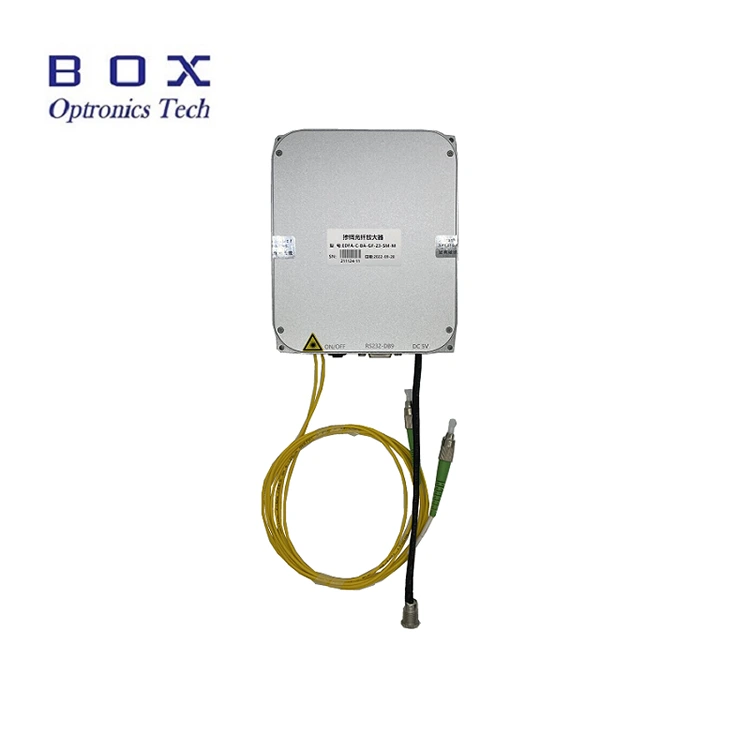

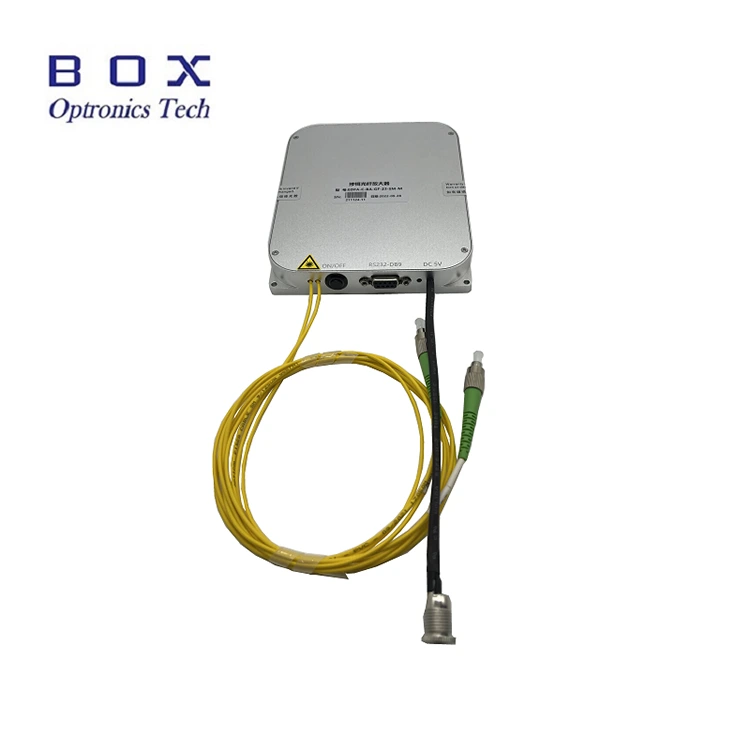

produk Rincian

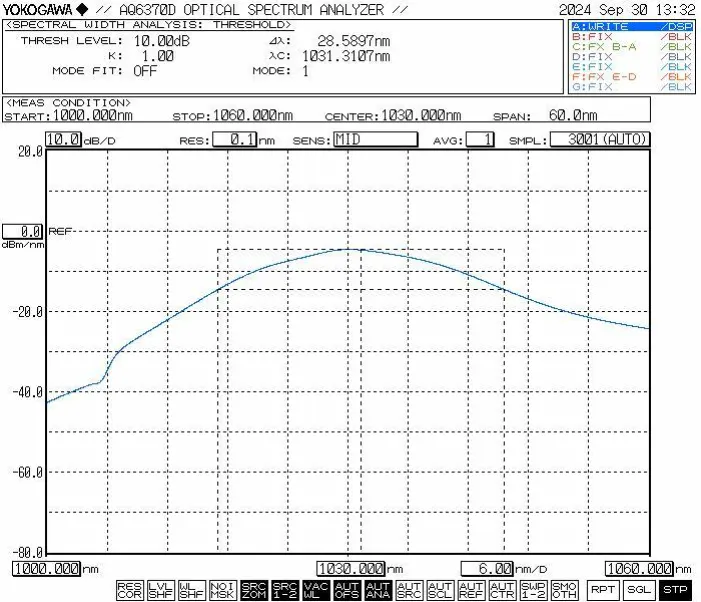

● Spektrum khas

● Aksesoris Standar

1. Operasi Langkah-1030nm ASE Broadband Sumber cahya

Step1.Unpacking lan Déwan: Mangga mriksa apa aksesoris lengkap

sadurunge perakitan.

Step2.Sambungake Serat Jumpers: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi utawa karusakan.

Step3. Nyambungake Adaptor Daya lan Kabel Serial: Sambungake modul sumber cahya lan adaptor daya; nyambung modul sumber cahya lan komputer karo kabel sinyal USB-RS232. (Cathetan: Komputer kudu nginstal driver port serial dhisik. Sopir bisa ditemokake ing CD-ROM utawa dipikolehi saka perusahaan Box Optronics.)

Setp4.Use: Bukak sumber cahya ngalih aktifitas; lampu indikator output sumber cahya urip, lan ana output daya optik. Ing wektu iki, digunakake saiki lan daya optik Nilai iku paramèter sing disetel dening komputer inang nalika mati pungkasan. Padha bisa diowahi lan disimpen ing piranti lunak komputer host (mung kanggo versi model kanthi daya luwes).

Step5.After nggunakake, klik tombol nutup, mateni sumber daya, lan pedhot sambungan sambungan serat.

pesenan informasi

contone: ASE-1030-5HSM-B

(Informasi pesenan: 1030nm ASE Broadband Light Source, 500mW output daya, karo serat SM Hi1060, paket benchtop).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data

Lembar data

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan operasi lan Pangopènan

● Sadurunge nyambungake konektor serat optik, reresik specialized alat kudu digunakake kanggo sak tenane ngresiki pasuryan mburi konektor. Kajaba iku, inspektur rai mburi serat kudu digunakake kanthi ati-ati nliti lumahing kanggo mesthekake padha rampung free saka bledug lan rereged sadurunge nyambungake liwat flange serat. Sajrone reresik, pengawasan, lan sambungan saka serat optik pasuryan mburi, iku utomo kanggo mesthekake sing sumber cahya ing negara dipateni; ing kahanan ora ngirim operasi iki dileksanakake nalika cahya lagi ditularaké. Sawise nggunakake lengkap lan konektor wis pedhot saka serat optik liyane konektor, konektor serat kudu dilengkapi karo tutup bledug protèktif.

● Broadband ASE model sumber cahya karo daya output 200 mW utawa luwih dhuwur bisa uga duwe pigtail output sing diakhiri karo konektor FC / APC. Nanging, konektor iki dimaksudaké mung kanggo daya output pangguna-diwiwiti ngawasi (kanthi nyambungake menyang meter daya optik) utawa kanggo interfacing karo Kolimator serat sing diakhiri FC kanggo ngarahake output laser menyang papan sing bebas. Iku banget dianjurake supaya ora nggunakake adaptor flange kanggo langsung mate iki konektor karo pigtails saka serat utawa piranti sing diduweni pangguna liyane; mengkono mbeta resiko pinunjul ngrusak loro konektor serat lan ing unit amplifier dhewe. Yen interconnection karo serat liyane dibutuhake, iku dianjurake kanggo nggunakake fusion splicing; Salajengipun, mesthekake yen jinis serat sing disambungake saling kompatibel.

● Disaranake supaya ora kerep nyisipake utawa nyopot konektor serat optik ing port output, supaya nyegah bledug kontaminasi-kang bisa mimpin kanggo tambah mundhut selipan-utawa kobong saka pasuryan mburi konektor serat kang.

● Nalika miwiti munggah, pisanan mesthekake yen loro ngalih daya lan ngalih tombol dipateni, banjur sambungake sumber daya. Nalika mateni, pisanan mateni ngalih tombol, lan medhot sumber daya mung sawise lampu indikator output wis mati. Aja langsung mateni daya sumber nalika sumber cahya ing operasi.

● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; iku kudu disimpen ing panggonan kang garing.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
