1. Pambuka saka C-band ASE Broadband Sumber Cahaya
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas
5. Detail produk
6. Langkah-langkah operasi
7. Informasi Pesenan
8. Datasheet lan testsheet
9. Katentuan Pangginaan supados langkung lan pambayaran
10. Wektu timbal
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales

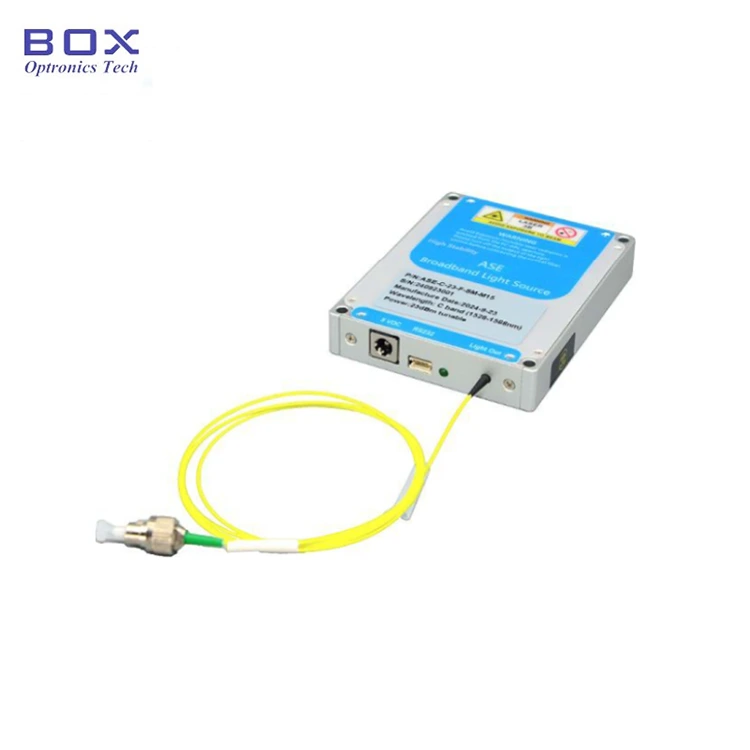

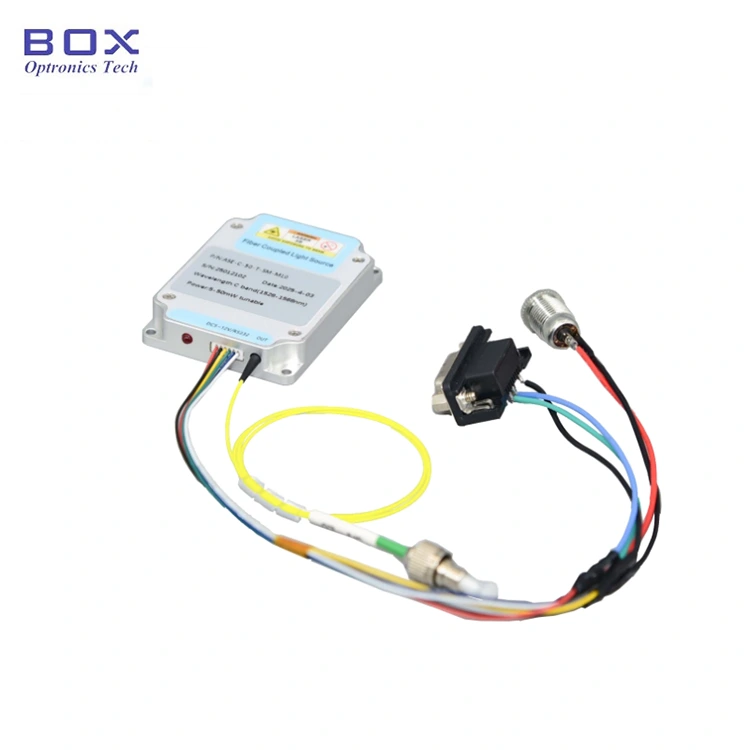

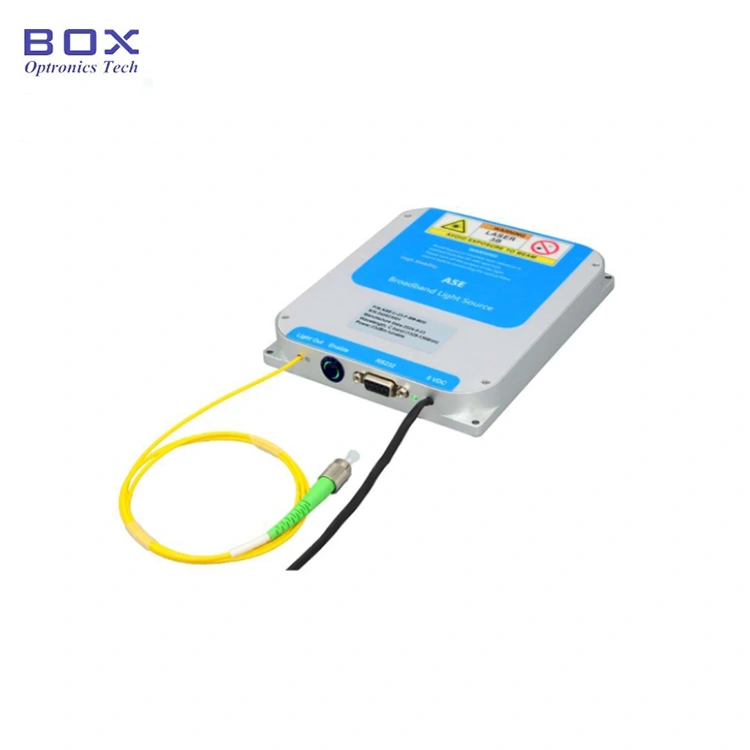

Sumber cahya broadband ASE iki kalebu ing sumber cahya incoherent, kang emisi spontan kui dening a semikonduktor laser-pompa erbium-doped serat kuarsa. Spektral flattening teknologi entuk spektrum datar broadband, lan dawa gelombang nyakup pita C, lan flatness spektral <2dB, ngrambah liwat serat SM utawa PM serat output, pilihan daya akeh-tingkat, cocok kanggo aplikasi roso serat optik.
|
Item |
Unit |
Nilai |
Cathetan |
||||||
|
Range spektral |
nm |
1528~1569 |
|
||||||
|
daya output |
mW |
10 |
20 |
50 |
100 |
200 |
400 |
500 |
|
|
Kapadhetan spektral daya |
dBm/nm |
-6 |
-3 |
1 |
4 |
7 |
10 |
11 |
|
|
Range pangaturan daya |
- |
10%~100% |
Opsional |
||||||
|
Flatness spektral |
dB |
≤2 (10~200mW); ≤3 (400~500mW) |
|
||||||
|
Riak spektral |
dB |
≤0.1 |
|
||||||
|
Isolasi output |
dB |
≥35 |
|
||||||
|
Ketidakstabilan daya |
dB |
≤±0,02 (15 menit); |
≤±0,5%; ≤±1,2% |
||||||
|
Status polarisasi |
- |
Acak |
Polarisasi linear |
|
|||||
|
PER |
dB |
≤0.2 |
≥23 |
|
|||||
|
Serat pigtail |
- |
SMF-28 |
PM1550 |
FC/APC |
|||||
|
Antarmuka komunikasi |
- |
Layar tutul / DB9 Female (RS232) |
Benchtop |
||||||
|
DB9 Wanita (RS232) |
Modul |
||||||||
|
sumber daya |
- |
AC 110 ~ 240V, <30W |
Benchtop |
||||||
|
DC 5V, <15W |
Modul |
||||||||
|
ukuran |
mm |
260(W)×280(D)×120(H) |
Benchtop |
||||||
|
150(W)×125(D)×20(H) |
Modul |
||||||||
|
10~200mW:70(W)×90(D)×15(H) |
SM Opsional |
||||||||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
||||||
|
Kelembapan operasi |
℃ |
0~70% |
|
||||||
● Stabilitas Dhuwur Output;
● Datar spektrum;
● DB9 Komunikasi wadon (RS232) kanggo integrasi sing gampang.
● Serat optik pangrasa;
● medis pencitraan;
● Telekomunikasi;
● Optik testing piranti.

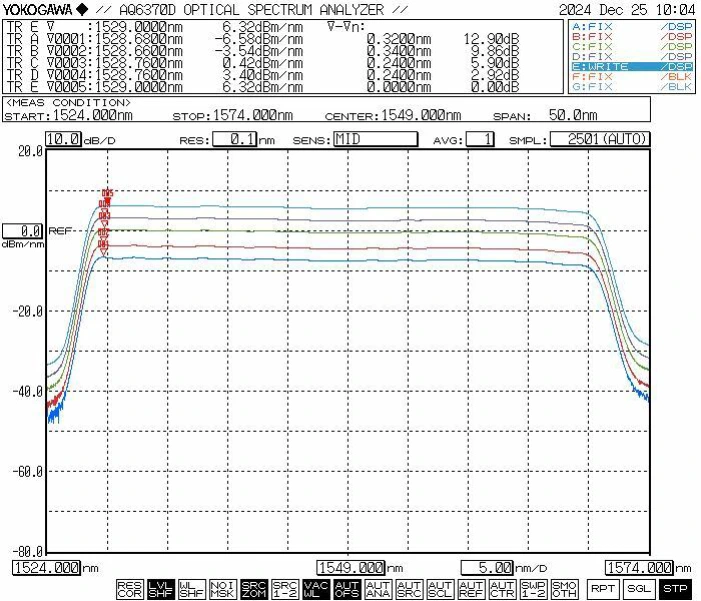

● Spektrum khas:
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber cahya ASE (Modul Host) |
1 |
|
2 |
Kabel Data Kab |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
|
5 |
Manual operasi |
1 |
Step1.Unpacking lan Déwan: Mangga dipriksa apa aksesoris lengkap sadurunge Déwan.
Langkah 2. Nyambung Serat Jumpers: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi utawa karusakan.
Langkah 3. Nyambungake Adaptor Daya lan Kabel Serial:Sambungake modul sumber cahya lan adaptor daya; nyambungake ing modul sumber cahya lan komputer karo kabel sinyal USB-RS232. (Cathetan: Ing komputer kudu nginstal driver port serial pisanan. Sopir bisa ditemokake ing CD-ROM utawa dipikolehi saka perusahaan Box Optronics.)

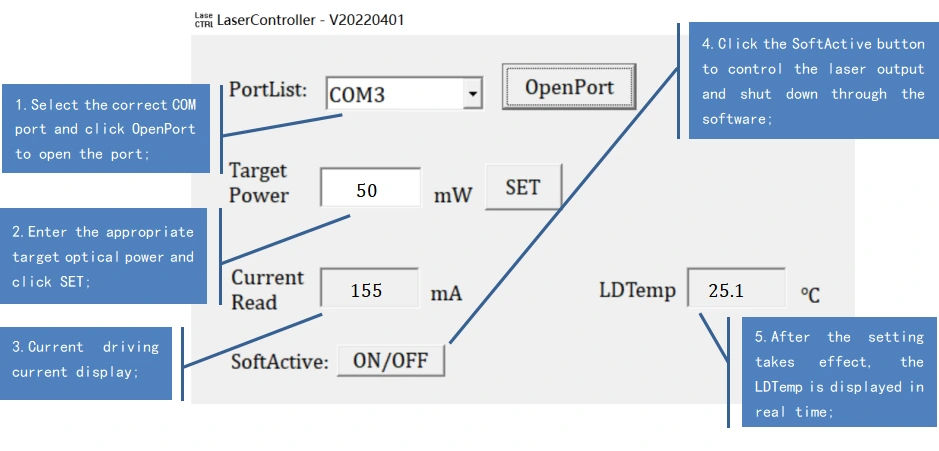

Setp4. Gunakake: Bukak sumber cahya ngalih aktifitas; lampu indikator output sumber cahya urip, lan ana output daya optik. Ing wektu iki, digunakake saiki lan daya optik Nilai iku paramèter sing disetel dening komputer inang nalika mati pungkasan. Padha bisa diowahi lan disimpen ing piranti lunak komputer host (mung kanggo versi model kanthi daya luwes).
Langkah 5. Sawise nggunakake: Klik tutup tombol, mateni sumber daya, lan medhot sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Daya luwes (Opsional) |
ukuran |
|
ASE |
-XXXX |
-XX |
-XX |
-T |
-X |
|
Sumber cahya ASE |
C: C-band |
10:10mW 20:20mW 30:30mW 50:50mW 1H: 100mW 2H: 200mW 4H: 400mW 5H: 500mW |
SM:SMF-28 PM: PM1550 |
T: karo |
M15: Modul M20: Modul B: Bangku |
contone: ASE-C-50-SM-T-M
(Informasi pesanan: C-band ASE Broadband Light Source, output 50mW daya, karo serat SM, daya luwes, paket modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh watara 10-15 dina kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Ora dianjurake kanggo kerep plug lan copot serat optik konektor ing mburi output. Iki mbantu supaya ora kontaminasi karo bledug sing bisa nambah mundhut selipan utawa nimbulaké pasuryan mburi konektor kanggo diobong.
● Nalika miwiti, konfirmasi dhisik yen saklar daya lan tombol dipateni, banjur sambungake daya. Nalika mateni, mateni dhisik ngalih tombol; sawise lampu indikator status mati, pedhot daya. Apa ora mateni daya langsung nalika sumber cahya operasi.
● Kanggo model sumber cahya broadband ASE kanthi daya output kurang saka 200 mW, konektor serat output bisa disambungake menyang siji-mode liyane piranti serat liwat adaptor sing bisa dicopot (fiber flange). Nanging, yen pasuryan mburi saka konektor serat wis ono racune, iku Highly rentan kanggo ngobong karusakan nalika laser diaktifake-sanajan daya laser banget kurang. Mulane, sadurunge nyambungake konektor serat, sampeyan kudu nggunakake serat specialized alat reresik kanggo sak tenane ngresiki pasuryan mburi. Kajaba iku, nggunakake serat inspektur mburi-pasuryan kanggo kasebut kanthi teliti, nliti lumahing, njupuk iku rampung bebas saka bledug lan rereged sadurunge nggawe sambungan liwat serat flange. Sajrone ngresiki, mriksa, lan sambungan konektor serat, sampeyan kudu mesthekake yen sumber cahya ing negara dipateni; miturut no kahanan kudu operasi iki dileksanakake nalika sumber cahya ngetokake cahya. Sawise nggunakake rampung lan konektor wis pedhot saka komponen serat liyane, sampeyan kudu langsung nutupi konektor serat karo tutup bledug protèktif.
● Broadband ASE model sumber cahya karo daya output 200 mW utawa luwih dhuwur bisa uga duwe pigtail output sing diakhiri karo konektor FC / APC. Nanging, konektor iki dimaksudaké mung kanggo daya output pangguna-diwiwiti ngawasi (kanthi nyambungake menyang meter daya optik) utawa kanggo interfacing karo Kolimator serat sing diakhiri FC kanggo ngarahake output laser menyang papan sing bebas. Iku banget dianjurake supaya ora nggunakake adaptor flange kanggo langsung mate iki konektor karo pigtails saka serat utawa piranti sing diduweni pangguna liyane; mengkono mbeta resiko pinunjul ngrusak loro konektor serat lan ing unit amplifier dhewe. Yen interconnection karo serat liyane dibutuhake, iku dianjurake kanggo nggunakake fusion splicing; Salajengipun, mesthekake yen jinis serat sing disambungake saling kompatibel.
● Mangga njupuk pancegahan marang Kelembapan, bledug, lan karat; nyimpen ing panggonan kang garing.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
