1. Pambuka saka C-band ASE Broadband Sumber Cahaya Micro-Modul
2. Teknik Spesifikasi
3. Fitur Produk
4. Aplikasi Khas

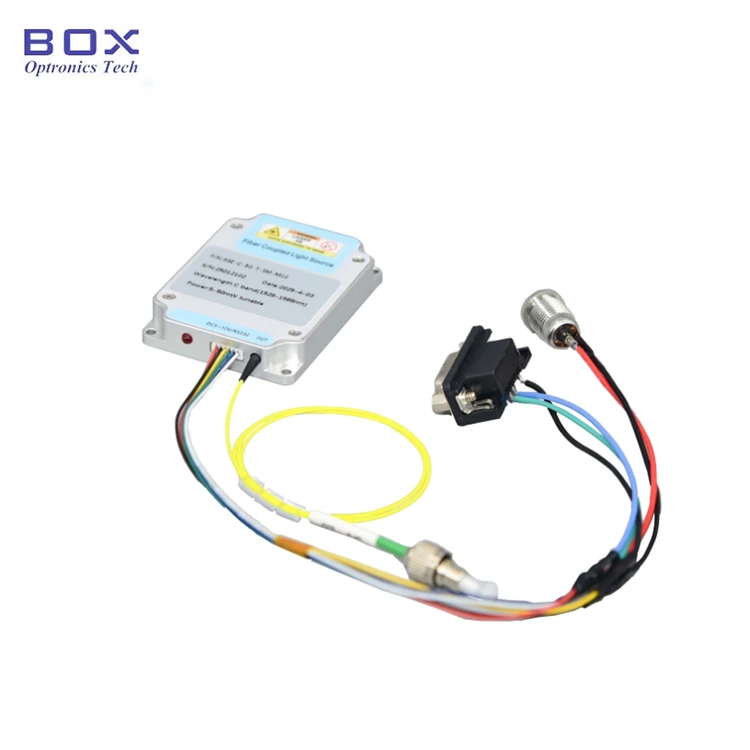

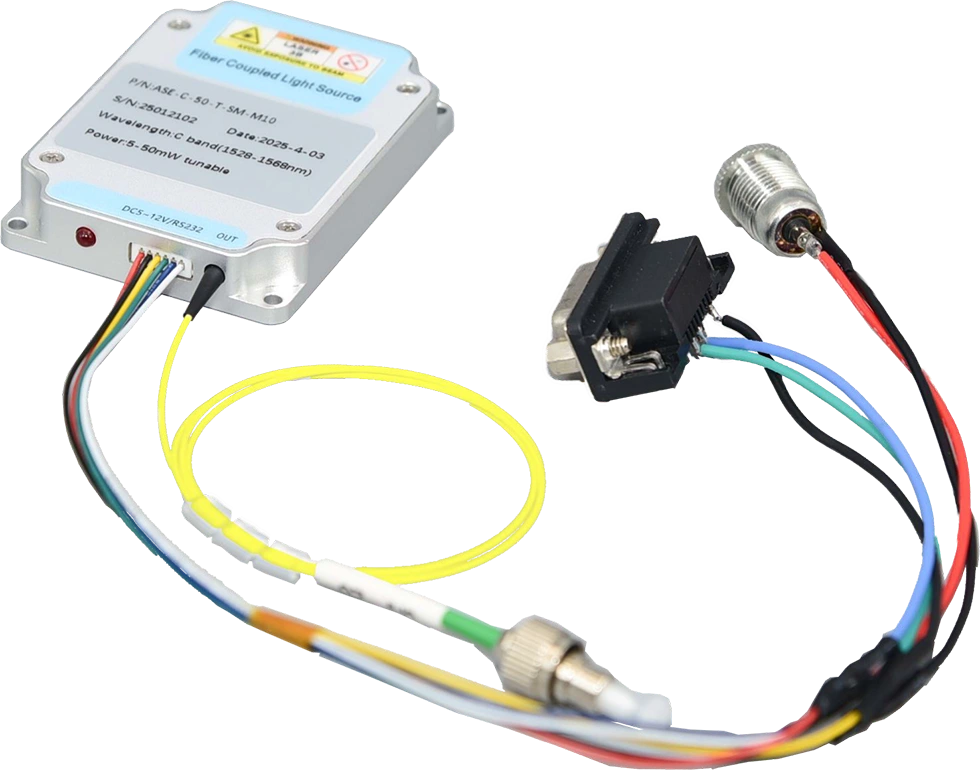

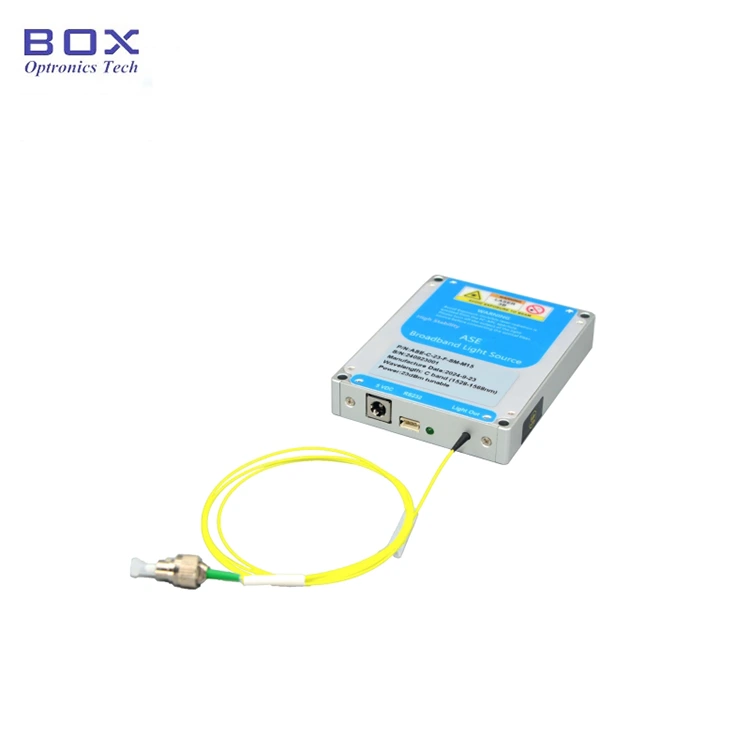

5. Detail produk
6. Langkah-langkah operasi
7. Informasi Pesenan
8. Lembar data
9. Katentuan Pangginaan supados langkung lan pambayaran
10. Wektu timbal
11. Cathetan operasi lan Pangopènan
12. Quality Assurance lan Layanan Sawise Sales
C-band ASE Broadband Light Source Micro-Module yaiku dirancang kanggo aplikasi sing mbutuhake ukuran kompak, spektrum broadband, lan dhuwur stabilitas output. Nampilake tilas ultra-cilik, cocog kanggo sistem spasi-wates nalika njaga kinerja optik banget. Ing modul ndhukung RS232 utawa TTL kontrol, karo 10/20/50mW daya output tetep. Mangga nggunakake karo suhu kontrol lan asor, mesthekake boros panas apik, lan supaya kakehan output.
|
Item |
Unit |
Nilai |
Cathetan |
||
|
Range spektral |
nm |
1528~1568 |
|
||
|
daya output |
mW |
10 |
20 |
50 |
Ora bisa diatur |
|
Kapadhetan spektral daya |
dBm/nm |
-6 |
-3 |
1 |
|
|
Flatness spektral |
dB |
≤2 |
|
||
|
Isolasi output |
dB |
≥35 |
|
||
|
Ketidakstabilan daya |
dB |
≤±0.02(15menit); ≤±0.05(8jam) |
≤±0,5%; |
||
|
PER |
dB |
≤0.2 |
|
||
|
Serat pigtail |
- |
SMF-28 |
FC/APC |
||
|
Mode kontrol |
- |
RS232 utawa TTL |
|
||
|
Antarmuka komunikasi |
- |
PIN1~4: +5V/GND/TX/RX |
ZH2.54-4PIN |
||
|
sumber daya |
- |
5VDC, <10W |
|
||
|
ukuran |
mm |
50(W)×50(D)×15(H) |
|
||
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
||
|
Kelembapan operasi |
℃ |
0~70% |
|
||
● Ultra ukuran cilik 50 * 50 * 15mm;
● stabilitas dhuwur 10/20/50mW daya output;
● Flatness spektral ≤2dB;
● Ndhukung kontrol RS232 / TTL kanggo integrasi sing gampang.
1. Aplikasi Produk-C-band ASE Broadband Sumber cahya Micro-Modul
● Pengujian komponen optik;
● Komunikasi optik R&D;
● Fiber optic sensing.

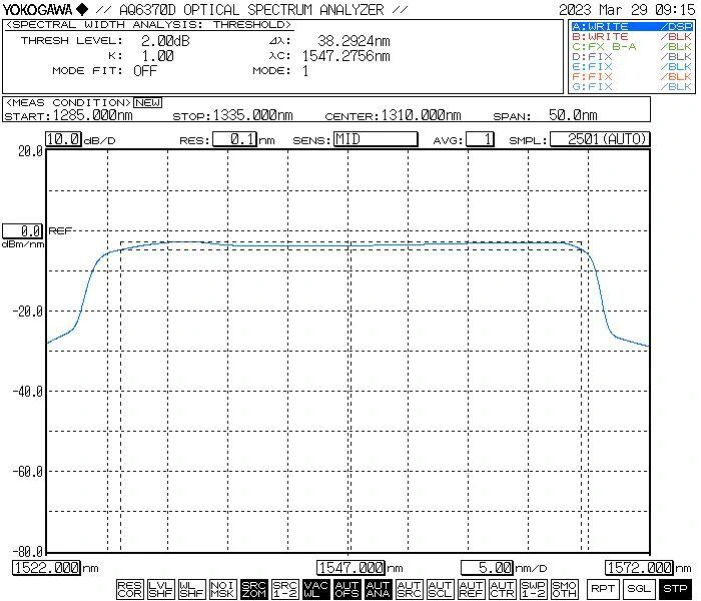

● Spektrum khas

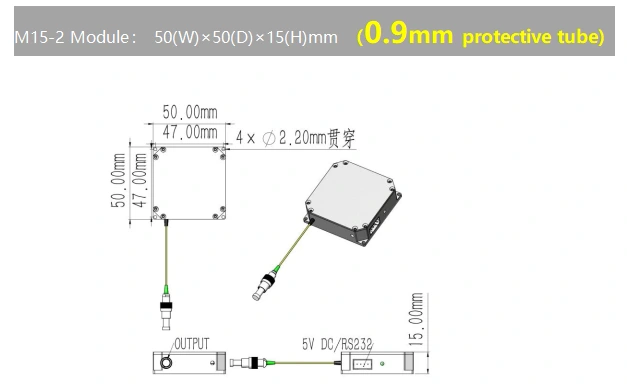

● Dimensi (mm): mikro-modul
Step1.Unpacking
Sadurunge masang, priksa manawa kabeh aksesoris wis lengkap.
Step2.Sambungake Power lan Serat Patch Kabel
Nguripake sumber daya; nyambungake port output sumber cahya nggunakake kabel serat serat.
Step3.Aktifake Sumber cahya
Nguripake sumber daya sumber cahya. Cathetan: Ing tahap iki, ing operasi saiki lan daya cocog karo paramèter disetel dening inang komputer nalika mati paling anyar; yen imbuhan dibutuhake, iki setelan bisa diowahi liwat piranti lunak. Pènget: Dilarang banget kanggo nyambungake utawa medhot konektor serat optik nalika sumber cahya aktif.
Setp4. Mati
Sawise digunakake, copot kabel daya.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
ukuran |
|
ASE |
-C |
-XX |
-XX |
-MC |
|
sumber cahya ASE |
C: C-band |
10:10 mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC: Modul |
contone: ASE-C-20-SM-MC
(Informasi pesanan: C-band ASE Broadband Light Source Micro-Module, 20mW daya output, karo serat SM, paket micro-modul).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Aja kerep plugging / copot konektor serat kanggo nyegah akumulasi bledug lan karusakan ing mburi.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Simpen peralatan ing lingkungan sing garing lan ora lembab.
2. Jaminan Kualitas lan Layanan Sawise Penjualan-C-band ASE Broadband Light Sumber Mikro-Modul
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
