DWDM 14PIN Butterfly Analog Laser kanggo CATV

Box Optronics nyedhiyakake DWDM 14PIN Butterfly Analog Laser kanggo CATV. Dawane gelombang ITU Grid standar saka saluran 28-64. Toleransi dawa gelombang yaiku +/-0.5nm. Kanthi pengalaman pirang-pirang taun ing piranti optoelektronik, kita nyedhiyakake klien global kanthi pangiriman massal sing stabil liwat teknologi sing diwasa, ndhukung macem-macem aplikasi ing siaran CATV lan jaringan kanthi serat winates.

Kirim Pitakonan

Deskripsi Produk

Daftar Isi

1. Pengenalan DWDM 14PIN Kupu-kupu Analog Laser kanggo CATV

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

Pambuka produk

DWDM 14PIN Butterfly Analog Laser kanggo CATV dirancang kanthi chip analog canggih, isolator optik, lan daya output 10mW. Dibungkus karo digawe adhem thermoelectric (TEC) lan monitor photodiode, ngirim linearity banget, distorsi kurang, lan stabilitas dawa gelombang unggul kothak DWDM. Yen lencana mbutuhake soldering, suhu soldering kudu ora ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik.

produk Spesifikasi

Paramèter	Simbol	kahanan	Min.	Tipe.	Maks.	Unit
Dawane gelombang operasi	λ	ITU Grid	Waca ITU Grid Nomer Saluran			nm
Daya output optik	PF	-	6	-	20	mW
Ambang saiki	ITH	25 ℃	-	-	20	mA
Operasi saiki	IOP	-	-	-	120	mA
Tegangan operasi	VOP	25 ℃	-	-	2.5	V
Ditindhes mode sisih rasio	SMSR	-	30	-	-	dB
Mundhut bali optik	ORL	-	40	-	-	dB
Isolasi optik	ISO	25 ℃	30	-	-	dB
Kepunahan polarisasi rasio	ER	serat PM	18	-	-	dB
MPD Dark saiki	ID	IOP=0mA, VRM=5V	-	-	0.2	μA
MPD Saiki relatif kanggo daya output	-	VRM=5V	10	-	200	mA/W
Tegangan TEC	VTEC	-	-2.5	-	3.8	V
Bandwidth	BW	-	-	2.5	-	GHz
resistance termistor	RTH	25 ℃	9.5	10	10.5	kΩ
Thermistor B-nilai	β	25 ℃ / 80 ℃	-	3950	-	K
Rasio Carrier-to-Noise	CNR	-	55	-	-	dB
Urutan kapindho komposit	CSO	-	-	-	-55	dBm
Gabungan triple beat	-	-	-	-	-64	dBc

Fitur produk

● Jinis serat bisa SMF-28e utawa PMF-1550;

● Daya output 10mW utawa disesuaikan;

● 14-pin Paket BTF karo TEC lan Monitor PD.

Aplikasi Produk

● komunikasi serat optik;

● sistem DWDM;

● transmisi CATV;

● Peralatan tes laboratorium.

Detail Produk

● ITU Grid Channel Numbering

Saluran	Dawane gelombang (nm)	Saluran	Dawane gelombang (nm)	Saluran	Dawane gelombang (nm)
64	1526.44	47	1539.77	30	1553.33
63	1527.22	46	1540.56	29	1554.13
62	1527.99	45	1541.35	28	1554.94
61	1528.77	44	1542.14	27	1555.75
60	1529.55	43	1542.94	26	1556.56
59	1530.33	42	1543.73	25	1557.36
58	1531.12	41	1544.53	24	1557.17
57	1531.90	40	1545.32	23	1558.98
56	1532.68	39	1546.12	22	1559.79
55	1533.47	38	1546.92	21	1560.61
54	1534.25	37	1547.72	20	1561.42
53	1535.04	36	1548.51	19	1562.23
52	1535.82	35	1549.32	18	1563.05
51	1536.61	34	1550.12	-	-
50	1537.40	33	1550.92	-	-
49	1538.19	32	1551.72	-	-
48	1538.98	31	1552.52	-	-

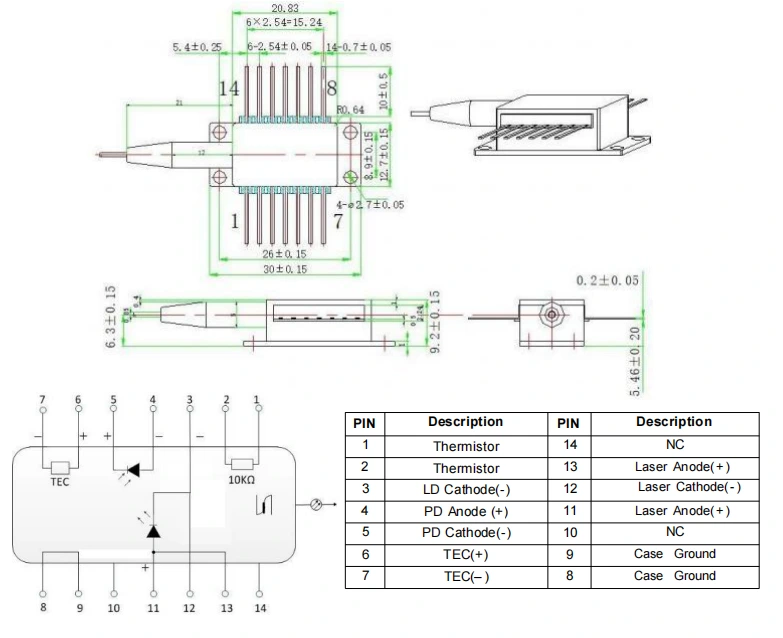

● Gambar Paket Tipe 1&Definisi PIN-OUT(Unit:mm):DWDM 14PIN Kupu-kupu Analog Laser kanggo CATV

DWDM 14PIN Butterfly Analog Laser for CATV

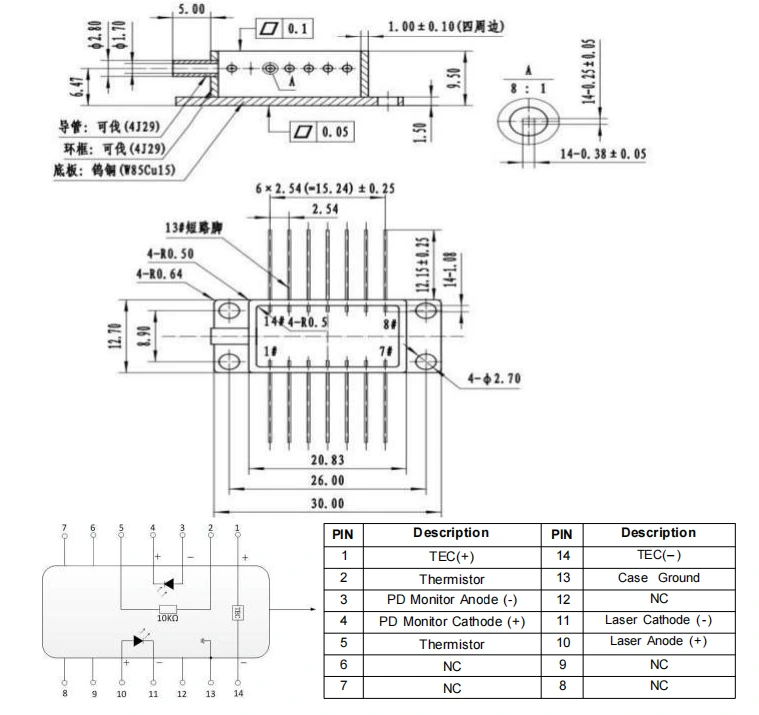

● Gambar Paket Tipe 2&Definisi PIN-OUT(Unit:mm)-DWDM 14PIN Kupu-kupu Analog Laser kanggo CATV

DWDM 14PIN Butterfly Analog Laser for CATV

pesenan informasi

jeneng

Dawane gelombang

daya output

Jinis serat

Konektor

PIN-OUT

BFLD

-CHXX

-XX

DWDM

CH34: 1550.12nm

CH59: 1530.33nm

CHXX:DWDM

10:10mW

Customized

SM : Singlemode

PM : Polarisasi

njaga

FA: FC/APC

SA: SC/APC

Liyane

NULL: Tipe 1

2: Tipe 2

contone: BFLD-CH56-10SM-FA

(Informasi Pemesanan: DWDM 14PIN Butterfly Analog Laser for CATV, CH56: 1532.68nm, daya output 10mW, serat SM, konektor FC/APC, pin-out type1).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi

● Perlindhungan ESD: Piranti iki elektrostatik-sensitif. Mulane, langkah-langkah perlindungan anti-statis sing ketat kudu kudu dipatuhi sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu dijupuk kanggo nyegah mundhak daya-supply, minangka gagal kanggo nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin peralatan sing tepat grounding lan nganggo tali pergelangan tangan anti-statis).

● Pin Requirements Soldering:Yen lencana kudu soldered, suhu soldering kudu ora ngluwihi 260 ° C, lan ing wektu soldering ngirim ora ngluwihi 10 detik. Pay manungsa waé khusus kanggo ing ngisor iki: sak proses soldering, piranti kudu ing unpowered negara, lan wesi soldering kudu bener grounded.

● Aplikasi saiki: Sajrone power-up proses, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip, lan banjur mboko sithik nambah saiki ing tambahan cilik nganti dikarepake tingkat wis tekan.

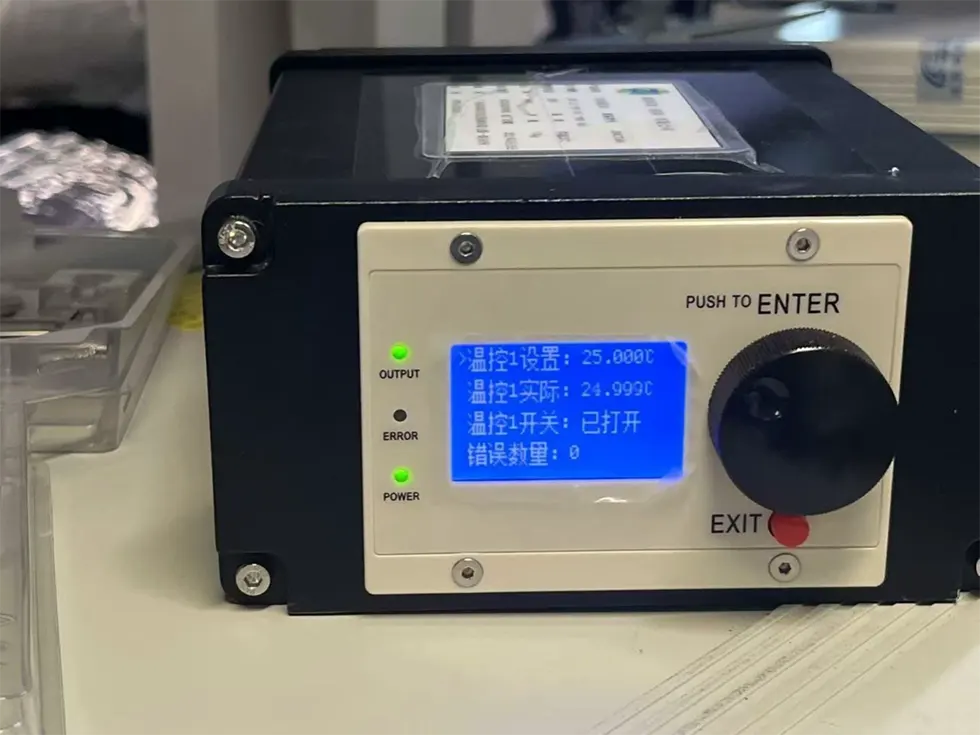

● TEC cooler:Sadurunge ndayani kabeh komponen, pisanan ngaktifake adhem, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.

DWDM 14PIN Butterfly Analog Laser for CATV

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.

DWDM 14PIN Butterfly Analog Laser for CATV
