Iki minangka CWDM 1270-1650nm DFB Laser Source karo Sirkuit Drive sing dibangun nganggo chip laser semikonduktor DFB, kanthi output daya liwat 10mW, serat SM / PM, lan daya banget & stabilitas spektral. Iku ndhukung benchtop lan konfigurasi modul karo antarmuka komunikasi utawa piranti lunak ngawasi kanggo integrasi sistem. Cocog kanggo optik nonlinear riset, pumping laser serat, lan sistem testing optik. Aja kerep nyolok / unplugging konektor serat kanggo nyegah klempakan bledug lan mburi-pasuryan karusakan.
|
Paramèter |
Unit |
Nilai |
Cathetan |
|
Dawane gelombang operasi |
nm |
CWDM, 1625, 1650 |
|
|
daya output |
mW |
10–100 |
|
|
Lebar garis spektral |
MHz |
3 |
Liyane |
|
Ditindhes mode sisih rasio |
dB |
> 30 |
|
|
Ketidakstabilan daya (15 menit jangka pendek) |
dB |
≤±0,02 |
|
|
Ketidakstabilan daya (Jangka 8 jam) |
dB |
≤±0,05 |
|
|
Konektor |
- |
FC/APC |
|
|
Jinis serat |
- |
SMF-28/PM1550 |
|
|
ukuran |
mm |
195(W)×220(D)×120(H) |
Benchtop |
|
150(W)×125(D)×20(H) |
Modul |
||
|
sumber daya |
V |
AC 110 ~ 240V, <20W |
Benchtop |
|
DC 5V/4A, <15W |
Modul |
||
|
Dissipation daya |
W |
≤ 60 |
|
|
Suhu operasi |
℃ |
-5 ~ +55 |
|
|
Suhu panyimpenan |
℃ |
-40 ~ +85 |
|
● Daya lan stabilitas spektral;
● daya output luwes 10 ~ 100%;
● Modul / benchtop opsional, karo ngawasi komunikasi kanggo gampang integrasi;
● Ndhukung SM / PM serat kustomisasi pas macem-macem sistem optik.
● sistem transmisi optik;
● Serat laser pumping;
● Penelitian optik nonlinier.
● CWDM dawa gelombang 1270 ~ 1650nm, toleransi WL punika +/-3nm.
(Sawijining dawane gelombang saben 20nm kasedhiya.)
1270nm 1290nm 1310nm 1330nm 1350nm 1370nm 1390nm 1410nm 1430nm 1450nm 1470nm 1490nm 1510nm 1530nm 1550nm 1570nm 1590nm 1610nm 1630nm 1650nm

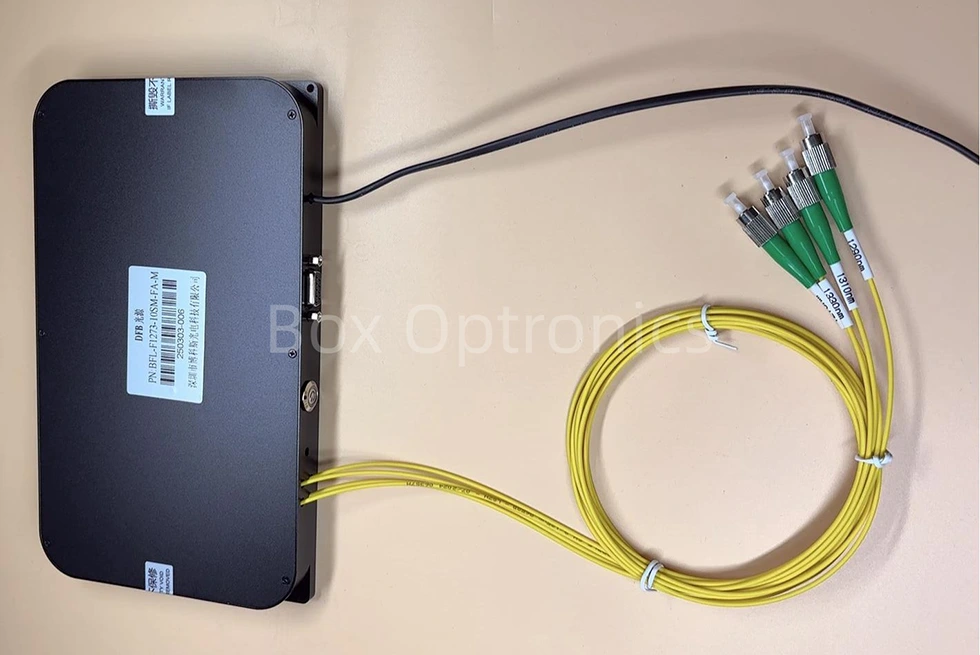

* Ndhukung sumber laser DFB multi-saluran khusus
● Aksesoris Standar
|
|
Aksesoris |
Jumlah |
|
1 |
Sumber laser CWDM (Modul Host) |
1 |
|
2 |
Kabel Data USB-RS485 DB9 |
1 |
|
3 |
Adaptor Daya (Opsional) |
1 |
|
4 |
Laporan Uji Produk |
1 |
Step1.Unpacking: Sadurunge perakitan, mriksa apa kabeh aksesoris lengkap, kalebu modul sumber laser, data USB kabel, adaptor daya, laporan test, etc.
Step2.Power supply: Disambungake menyang DC sumber daya ngoper utawa sumber daya diatur sing meets daya sing syarat pasokan. Gunakake mung adaptor daya sing cocog asli (DC5V utawa DC 12V). Adaptor daya sing salah bisa ngrusak sumber cahya. (adaptor daya diwenehake miturut standar voltase lokal.)
Step3.Connecting serat output: Bukak tutup bledug ing konektor serat utawa flange, mriksa pasuryan mburi serat, lan sambungake serat utawa sambatan serat menyang piranti utawa meter daya sing bakal diuji sawise konfirmasi yen ora ana polusi lan karusakan.
Setp4.Sambungake menyang komputer inang: Gunakake Kabel Data USB-RS485 DB9 kanggo nyambungake Sumber Laser DFB lan komputer; komputer kudu nginstal driver port serial darmabakti kanggo ngenali USB-RS485 kabel data port serial, digunakake piranti lunak komputer inang lan modul sumber cahya ora bisa disambungake kanthi bener lan disampekno. Mangga takon Box Optronics kanggo driver.

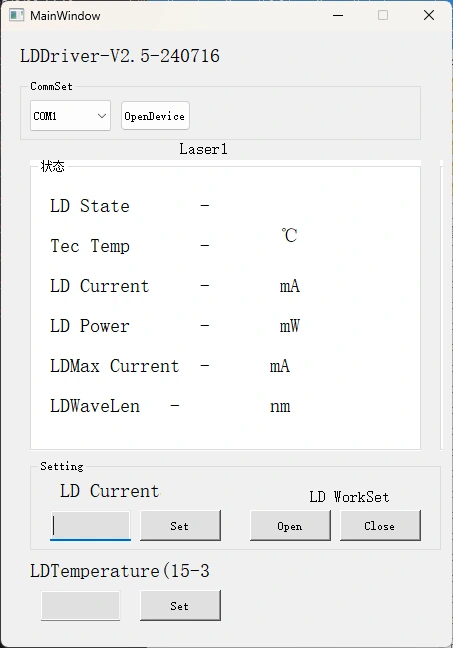

lunak Step5.Control: Box Optronics menehi printah serial utawa piranti lunak PC kanggo ngontrol saiki LD lan suhu LD saka DFB Laser Source. Pilih ing port bener, nyetel saiki lan suhu, banjur klik tombol mbukak. (Kanggo nyegah karusakan, ramp munggah saiki drive alon ing operasi dhisikan. aja langsung aplikasi arus lengkap.)
Step6.After nggunakake, klik tombol nutup, mateni sumber daya, lan pedhot sambungan sambungan serat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
ukuran |
|
BLD |
-XXX |
-XX |
XX |
-XX |
-X |
|
sumber Laser CWDM |
1064:1064nm 1310:1310nm 1550:1550nm CWDM
|
10:10mW 20:20mW 40:40mW 1H: 100mW Liyane |
SM:SMF-28e PM: PM1550 |
FA: FC/APC SA: SC/APC Liyane |
M: Modul B: Benchtop |
contone: BLD-1550-1HSM-FA-M
(Informasi pesenan: CWDM 1550nm DFB Laser Source with Built-in Drive Sirkuit, daya output 100mW, kanthi serat SMF-28e, konektor FC/APC, modul paket).
Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Aja kerep plugging / copot konektor serat kanggo nyegah akumulasi bledug lan karusakan ing mburi.
● Konektor serat sing resik kanthi ngilangke tanpa serat lan mriksa nganggo a serat mburi-pasuryan detector sadurunge sambungan. Tansah nyambung / medhot serat tanpa daya kanggo nyegah kobong mburi-pasuryan. Tutup konektor sing ora digunakake nganggo tutup bledug.
● Simpen peralatan ing lingkungan sing garing lan ora lembab.
● Nalika nggunakake modul sumber laser kanggo dangu, elinga nimbang boros panas lan ventilasi saka modul lan nyeleh ing modul ing heat sink.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
