840nm Serat Coupled SLD Broadband Sumber cahya

Ringkesan Produk-840nm Fiber Coupled SLD Broadband Light Source

Box Optronics ngasilake 840nm Fiber Coupled SLD Broadband Light Source, komponen optik aktif kinerja dhuwur adhedhasar emisi spontan sing dikuatake (ASE) saka struktur penguat optik semikonduktor, nyedhiyakake daya optik dhuwur kanthi bandwidth spektral sing amba lan koherensi temporal sing kurang.

Ngirim daya output sing luwih dhuwur tinimbang LED nalika njaga spektrum sing luwih akeh tinimbang dioda laser, saengga cocok kanggo aplikasi sing mbutuhake koherensi sing sithik lan padhang sing dhuwur.

Nampilake daya output minimal 5mW, bandwidth 3dB khas 10nm, lan stabilitas daya sing apik banget (≤±0.02dB jangka pendek, ≤±0.05dB jangka panjang), sumber SLD 840nm iki dioptimalake kanggo sistem sensing serat optik lan imaging presisi. Piranti kasedhiya ing loro wangun modul kompak (70×90×18mm) kanggo integrasi sistem lan wangun benchtop (195×220×120mm) kanggo laboratorium lan lingkungan testing.

Dilengkapi pigtails serat 780-HP lan konektor FC / APC minangka standar, karo antarmuka komunikasi RS485 opsional kanggo ngawasi lan kontrol, sumber cahya SLD iki nawakake versatility lan linuwih kanggo sawetara saka sudhut aplikasi.

Fitur Utama-840nm Fiber Coupled SLD Broadband Light Source

● Daya output dhuwur: minimal 5mW

● Bandwidth spektral amba: 10nm khas (-3dB)

● Ripple spektral kurang kanggo spektrum resik

● profil spektrum Gaussian

● stabilitas daya banget: ≤±0.02dB/15min short-term

● Stabilitas jangka panjang: ≤±0.05dB/8 jam

● Serat gegandhengan output karo serat 780-HP

● standar konektor FC/APC, opsi liyane kasedhiya

● Loro faktor wangun: Modul lan Benchtop

● antarmuka komunikasi RS485 kanggo ngawasi

● solusi Low-biaya dibandhingake

● Kisaran suhu operasi sing amba: -5°C nganti +55°C

● Desain paket sing kompak lan kuat

● Versi benchtop opsional kanthi kontrol layar tutul

Aplikasi Khas-840nm Fiber Coupled SLD Broadband Light Source

● Giroskop serat optik (FOG)

● Sistem tomografi koherensi optik (OCT).

● Pencitraan medis lan optik biomedis

● Sistem sensing serat optik

● interferometri cahya putih

● Pengujian lan karakterisasi komponen optik

● Laboratorium riset lan pangembangan

● Reflektometri domain koherensi optik (OCDR)

Spesifikasi Teknis-840nm Fiber Coupled SLD Broadband Light Source

Spesifikasi Optik (T=25°C)

Spesifikasi Mekanik lan Lingkungan

Detail Produk-840nm Fiber Coupled SLD Broadband Light Source

Apa iku SLD?

A Superluminescent Diode (SLD) minangka sumber optik broadband semikonduktor adhedhasar emisi spontan sing digedhekake (ASE) kanthi gain optik dhuwur ing struktur pandu arah kaya dioda laser, beroperasi ing kahanan umpan balik optik sing ditindhes kanggo nyegah osilasi laser.

Boten kados dioda laser sing gumantung ing rongga resonansi, SLDs makaryakke low-reflectivity (AR-dilapisi) facets lan struktur waveguide angled utawa miring kanggo nyuda umpan balik growong, mbisakake gain optik dhuwur nalika Nyingkiri tumindak lasing.

Karakteristik utama SLD:

• Daya lan padhange output sing luwih dhuwur tinimbang LED, nalika njaga koherensi temporal sing kurang

• Emisi broadband kanthi amplop spektral ASE sing mulus

• Koherensi temporal banget (dawa koherensi cendhak), becik kanggo aplikasi interferometrik kayata OCT

• Biasane struktur pandu gelombang mode transversal tunggal sing ngidini kopling serat mode tunggal sing efisien

• Wangun spektral biasane direkayasa minangka quasi-Gaussian utawa profil flat-top sing disesuaikan gumantung saka desain

Ukuran Paket

Sumber cahya broadband 840nm SLD kasedhiya ing rong konfigurasi paket:

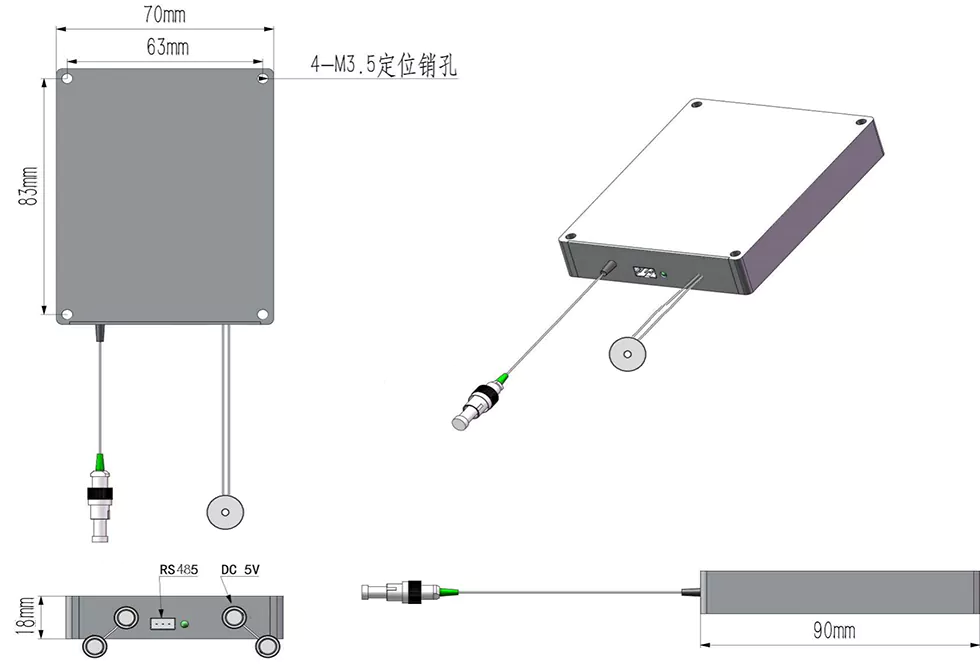

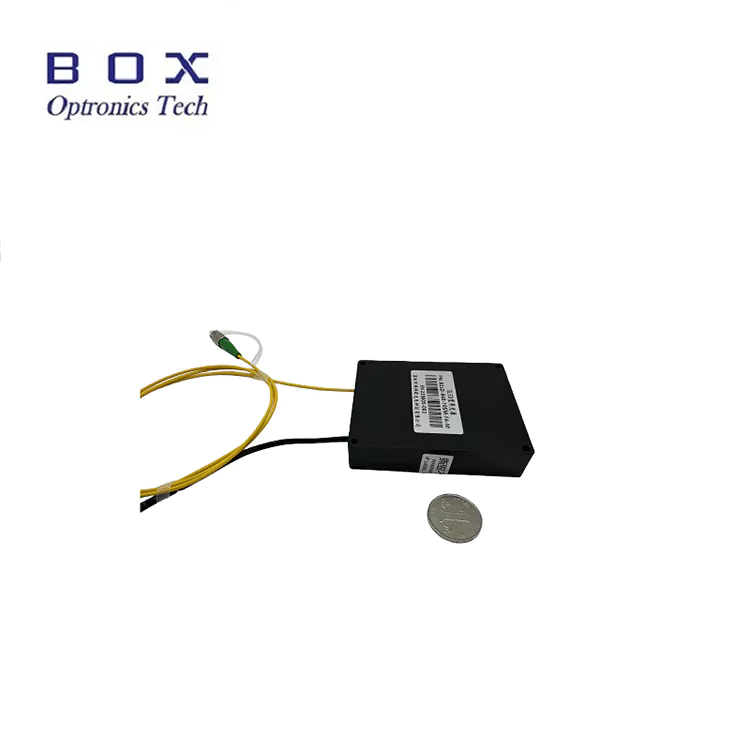

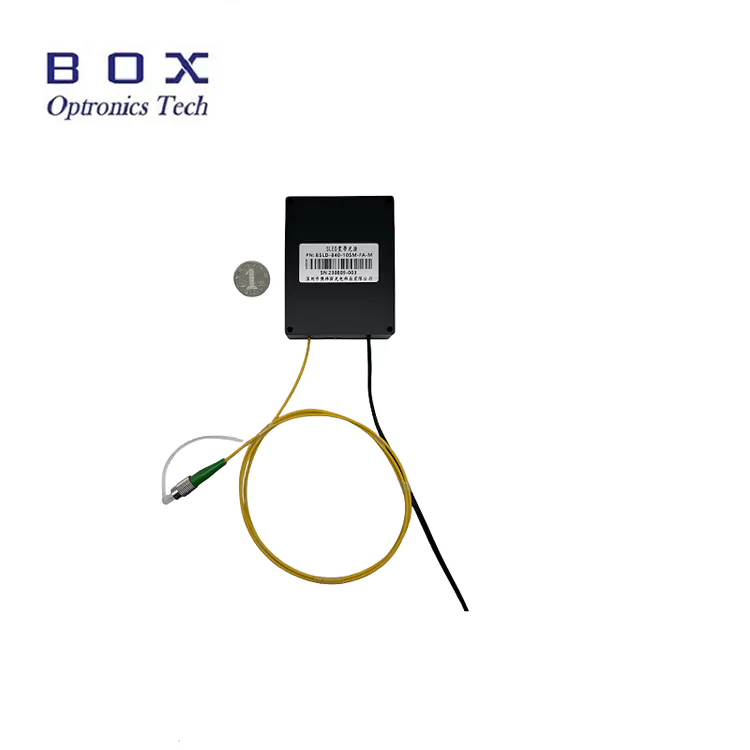

Versi Modul (70×90×18mm):

• Desain sing kompak, kurang profil kanggo integrasi sistem

• 4-M3.5 bolongan soyo tambah kanggo instalasi aman

• Input daya DC (5V utawa 12V)

• Port komunikasi RS485 (DB9 wadon)

• Output pigtail serat nganggo konektor FC/APC

• Becik kanggo semat menyang instrumen lan sistem

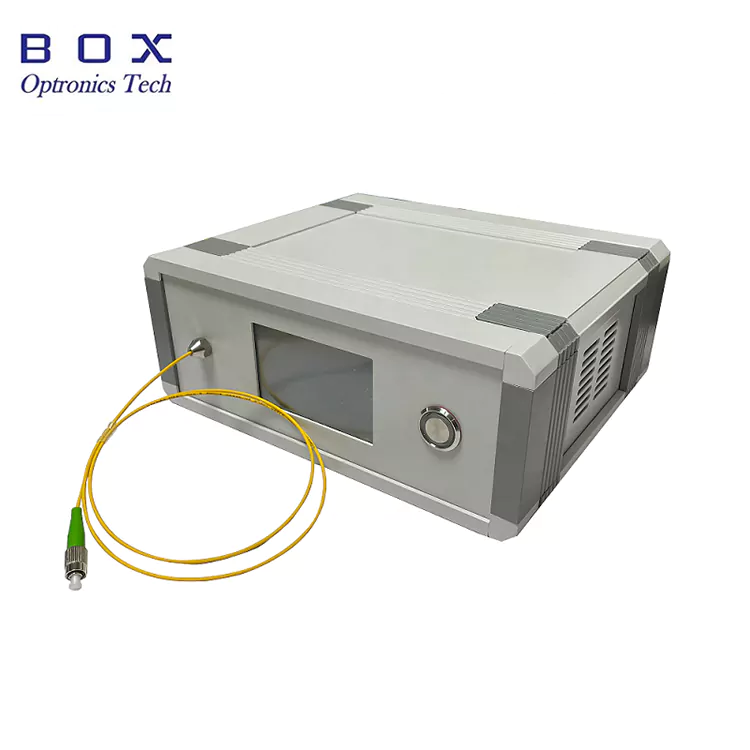

Versi Bangku (195×220×120mm):

• Faktor wujud meja kanggo panggunaan laboratorium

• Tampilan layar tutul sing dibangun kanggo ngawasi status

• Input daya AC (universal 110-240V)

• Port komunikasi RS485 (DB9 wadon)

• Output serat ing panel ngarep

• Gampang digunakake, operasi plug-and-play

• Becik kanggo laboratorium R&D lan lingkungan testing

Kontrol lan ngawasi

Versi modul lan benchtop ndhukung antarmuka komunikasi RS485 kanggo ngawasi lan ngontrol. Versi benchtop uga dilengkapi layar tutul sing dibangun kanggo operasi lokal.

Parameter pemantauan lan kontrol sing kasedhiya:

• Ngawasi daya output

• Drive ngawasi saiki

• Ngawasi suhu

• Panyesuaian daya (opsional)

• Inang piranti lunak komputer kanggo kontrol PC (opsional)

Kenapa Pilih Box Optronics?

• Kontrol kualitas sing ketat kanthi tes 100% sadurunge dikirim

• Rega sing kompetitif kanthi kemampuan pangiriman massal sing stabil

• Opsi kustomisasi fleksibel kanggo dawa gelombang, daya, bandwidth, serat, lan konektor

• 7×24 jam dhukungan teknis lan respon cepet

• Pengiriman global nganggo pengiriman ekspres DHL, UPS, lan FedEx

• Versi modul lan benchtop kasedhiya

• Software host opsional kanggo integrasi sistem

• Pasokan jangka panjang sing bisa dipercaya kanggo jumlah produksi

Spectral Performance-840nm Fiber Coupled SLD Broadband Light Source

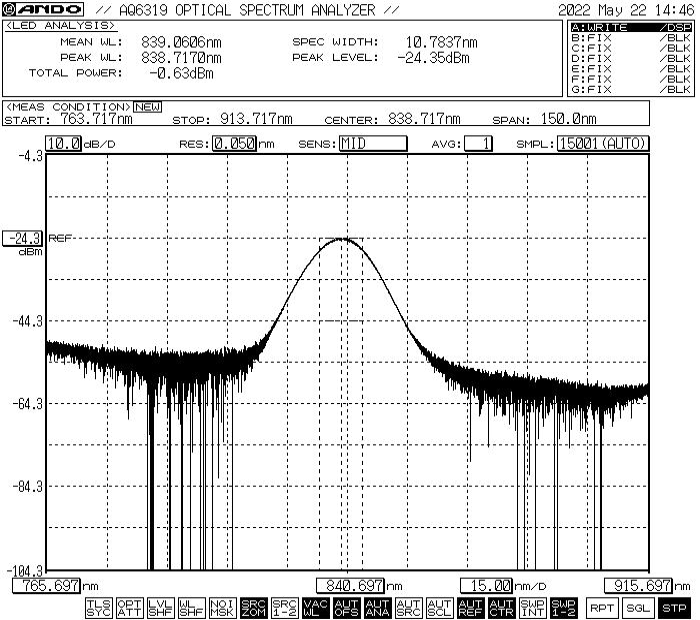

Spektrum khas nuduhake dawa gelombang pusat sekitar 840nm kanthi bandwidth kira-kira 10nm -3dB.

* Cathetan: Spektrum sing ditampilake minangka kinerja khas. Spektrum nyata bisa beda-beda saka unit menyang unit. Hubungi kita kanggo data spektrum tartamtu utawa syarat spektrum khusus.

Informasi Pesenan-840nm Fiber Coupled SLD Broadband Light Source

Nomenklatur Model

BSLD - XXX - XX - XX - X - (X)

Tuladha: BSLD - 840 - 51 - SM - M

Sumber Cahaya Broadband SLD 840nm, output 5mW, bandwidth 10nm, serat 780-HP, versi Modul, catu daya 5VDC

Kasedhiya Pilihan Kustomisasi

• Panjang gelombang tengah: standar 840nm, dawa gelombang liyane kasedhiya yen dikarepake

• Daya output: standar 5mW, kasedhiya opsi daya sing luwih dhuwur

• Bandwidth spektral: standar 10nm, opsi bandwidth liyane kasedhiya

• Jenis serat: standar 780-HP, serat khusus liyane kasedhiya

• Dawa serat: 0,5m, 1m, 1,5m, 2m (dawa khusus kasedhiya)

• Jenis pigtail: tabung longgar 900μm, tabung longgar 3,0mm

• Jenis konektor: FC/APC standar, FC/UPC, SC/APC, LC/APC, utawa khusus

• Jenis paket: Modul utawa Benchtop

• Tegangan sumber daya: 5VDC, 12VDC (modul), 110-240VAC (benchtop)

• Isolator optik: Opsi isolator internal kasedhiya

• Antarmuka komunikasi: standar RS485, antarmuka liyane kasedhiya

• Software komputer host: Kasedhiya kanggo ngawasi lan ngontrol

Kanggo syarat khusus, hubungi tim sales kita kanthi spesifikasi sampeyan.

Lembar data lan Test Report

Saben sumber cahya broadband 840nm SLD dikirim kanthi laporan tes lengkap sing nyathet paramèter kinerja sing diukur. File PDF lembar data ngemot spesifikasi rinci, kurva kinerja, lan gambar dimensi.

• Laporan tes individu kalebu saben unit

• Nomer seri sing bisa dilacak kanggo saben unit

Lembar data

Katentuan Pangginaan supados langkung Quote lan Pembayaran

Ketentuan Kutipan

• EXW (Ex Works): Disaranake yen sampeyan duwe akun DHL/UPS/FedEx. Kita ngirim nggunakake akun sampeyan; ora ana biaya pengiriman sing dikenani biaya.

• DAP (Dikirim ing Panggonan): Yen sampeyan ora duwe akun kurir, kita bisa ngatur pengiriman nganggo barang prabayar.

• Syarat liyane: Hubungi kita kanggo ngrembug.

Katentuan Pembayaran

• PayPal: Pembayaran sing cepet lan aman kanggo conto lan pesenan cilik

• T/T (Transfer Bank): Cara pembayaran standar kanggo pesenan produksi normal

• Asuransi Perdagangan Alibaba: Perlindhungan pesenan sing aman kanggo transaksi online kanthi jaminan panuku

• Kartu Kredit: Ditampa liwat PayPal, Alibaba

• Syarat Pembayaran Fleksibel: Bisa Nego

Lead Time

• Produksi standar: ~10-15 dina kerja

• Konfigurasi khusus: 15-20 dina kerja

• Pesenan volume: Hubungi kanggo jadwal produksi

• Pengiriman internasional: ~3-5 dina kerja (DHL/UPS/FedEx express)

• Layanan cepet: Kasedhiya yen dijaluk

Cathetan lan Penanganan Operasi

Penanganan Serat

• Ngindhari tikungan utawa kusut sing bisa ngrusak serat

• Aja narik utawa mbengkongake pigtails serat

• Resiki konektor serat sadurunge disambungake nggunakake piranti reresik sing tepat

• Tansah gunakake tutup bledug nalika konektor ora digunakake

• Priksa serat mburi pasuryan kanggo karusakan sadurunge digunakake

Daya lan Pertimbangan Operasi

• Pesthekake voltase sumber daya sing tepat sadurunge nyambungake

• Aja ngluwihi rating saiki drive utawa daya maksimum

• Gunakake heat sinking sing tepat kanggo operasi terus-terusan

• Pateni daya sadurunge nyambung/medhot serat

• Aja ndeleng langsung menyang output serat nalika diuripake
