760nm 10mW DFB Butterfly Laser Diode

Daftar Isi

1. Pambuka 760nm 10mW DFB Kupu-kupu Laser Diode

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

Pambuka produk

Iki minangka laser DFB khusus 760nm kanthi 14PIN paket kupu-kupu standar, dawa gelombang tengah 760nm, toleransi dawa gelombang +/- 1nm, lan daya output khas 10mW. Dibangun ing TEC, termistor, lan monitor PD, kanthi stabilitas dawa gelombang sing apik kanggo operasi stabil jangka panjang. Iku utamané digunakake ing deteksi oksigen. Kabel strictly miturut definisi pin, ing kontrol TEC, lan serat gedhe banget mlengkung kanggo mesthekake kinerja lan urip layanan.

produk Spesifikasi

Fitur produk

● Multi-Kuantum Inggih (MQW) distributed feedback (DFB) laser;

● Dibangun ing TEC & isolator optik;

● dhuwur stabilitas & kurang gangguan;

● Paket kupu-kupu standar industri 14-pin.

Aplikasi Produk

● Konsentrasi oksigen deteksi lan analisis.

● Detektor sensor gas.

● Riset Ilmiah & Analisis Spektral.

Detail Produk

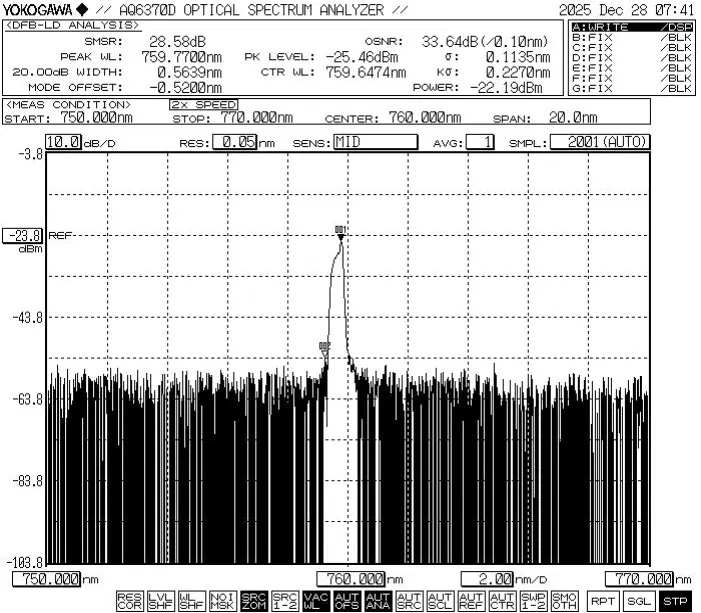

● Spektrum khas: 760nm, +/- 1nm toleransi WL.

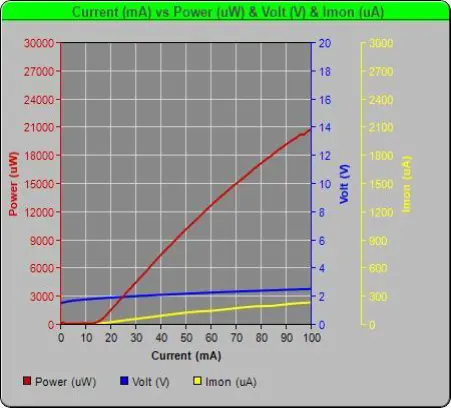

● PIV-760nm 10mW DFB Butterfly Laser Diode

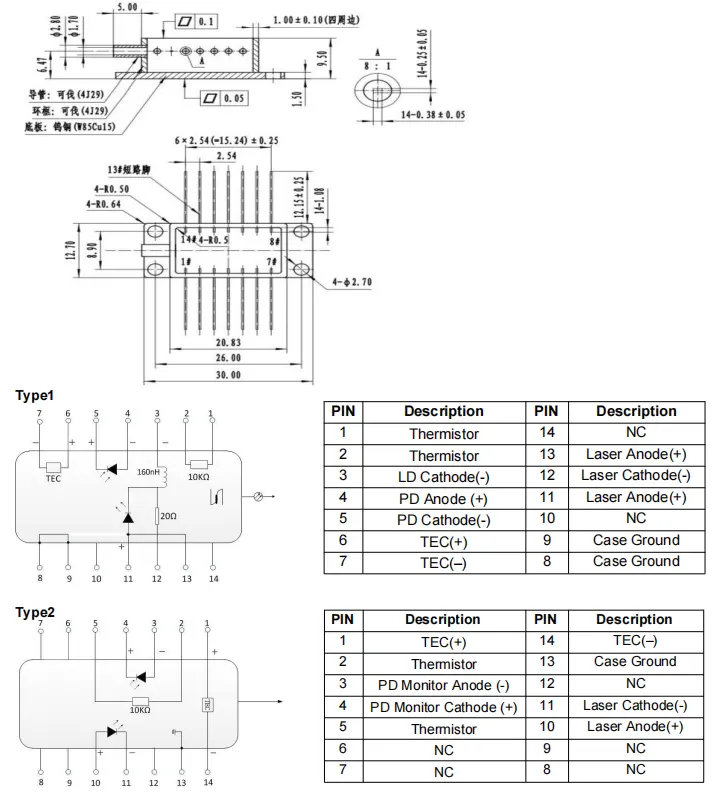

● Paket drawing & pin-out

pesenan informasi

contone: BFLD-D760-10SM-FA2

(Informasi pesenan: 760nm 10mW DFB Butterfly Laser Diode, kanthi SM serat, konektor FC/APC, tipe2 pin-out).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Cathetan Operasi

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.

● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing lembar data. Paramèter tombol-kalebu Ith (Ambang Ambang), Iop max (Maksimum Operating Current), Vop max (Maksimum Tegangan Operasi), lan λc (Panjang Gelombang Tengah) - kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nimbulaké karusakan permanen kanggo piranti.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
