1. Pambuka 1567nm DFB Butterfly Laser Diode
2. Spesifikasi Teknis
3. Fitur produk
4. Aplikasi Khas
5. rincian produk
6. Informasi Pemesanan

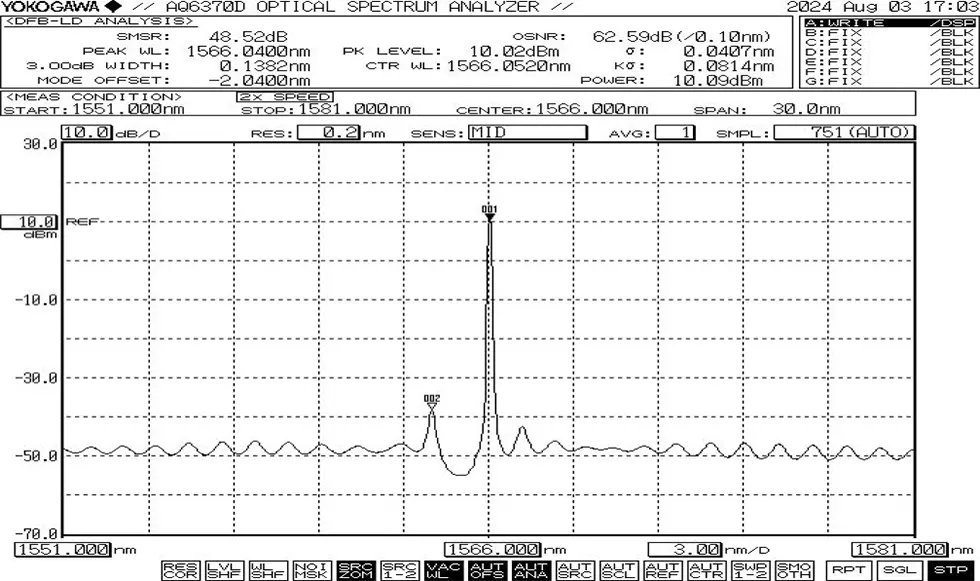

7. Datasheet lan testsheet
8. Katentuan Pangginaan supados langkung penawaran lan pembayaran
9. Wektu timbal
10. Cathetan Operasi
11. Jaminan Mutu lan Layanan Sawise Sales
1567nm DFB kupu-kupu laser diode karo multi-kuantum uga struktur DFB lan paket kupu 14-pin. Iku nyawiji TEC lan termistor, ndhukung SMF 28e mode siji utawa polarisasi ngramut serat output, kanthi daya output khas 10mW, suhu operasi -20 ~ + 70 ℃, RoHS cecek. Cathetan ESD pangayoman, lan ora ngluwihi ratings maksimum Absolute.
|
Paramèter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang operasi |
λ |
CW, 25 ℃ |
1566 |
1567 |
1568 |
nm |
|
Daya output optik |
PF |
— |
— |
10 |
— |
mW |
|
Ambang saiki |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
Operasi saiki |
IOP |
CW |
— |
— |
90 |
mA |
|
Tegangan operasi |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
Ditindhes mode sisih rasio |
SMSR |
— |
35 |
40 |
— |
dB |
|
Isolasi optik |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
Jembaré spektral |
Δλ |
— |
— |
4 |
10 |
MHz |
|
Kepunahan polarisasi rasio |
ER |
serat PM |
18 |
— |
— |
dB |
|
Suhu dawa gelombang. koefisien |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/C |
|
Monitor Arus |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Dark saiki |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
resistance termistor |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-nilai |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● Multi-Kuantum Inggih (MQW) Distributed Feedback (DFB) laser;
● Serat jinis bisa SMF-28e utawa serat PM;
● 14-pin paket kupu-kupu kanthi stabilitas dhuwur;
● Stabil 10mW output, SMSR dhuwur lan isolasi optik apik.
● sensor serat optik;
● Sumber cahya;
● Gas karbon monoksida CO pangrasa;
● Sedheng & dawa komunikasi serat lan sistem testing.
1. Detail Produk-1567nm DFB Butterfly Laser Diode
● Gambar paket&Definisi PIN-OUT(Unit:mm)-1567nm DFB Butterfly Dioda Laser

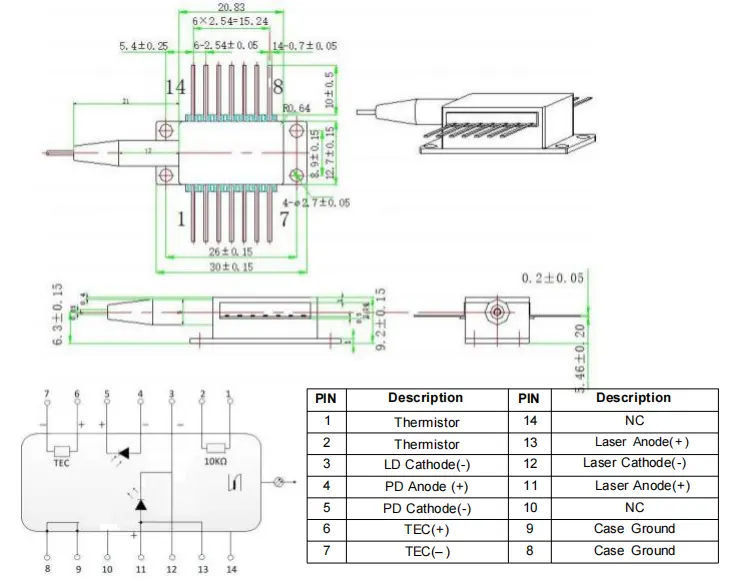

>>> Tipe 1 pin-out

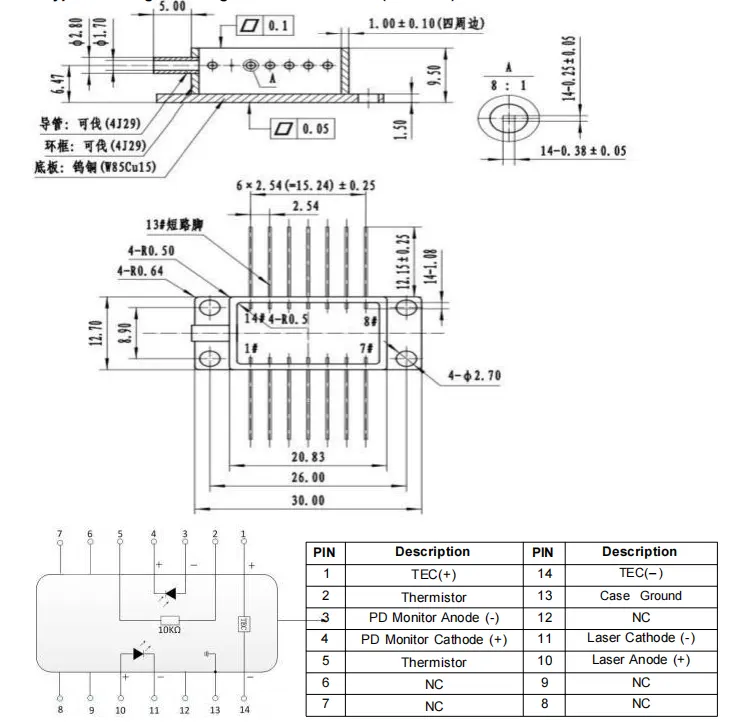

>>> Tipe2 pin-out
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Dioda laser DFB |
1567:1567nm 1392:1392nm 760:760nm 1683:1683nm Liyane |
10:10mW Liyane |
SM: Mode Tunggal PM: Polarisasi njaga
|
FA: FC/APC SA: SC/APC Liyane |
NULL: Tipe 1 2: Tipe 2 |
contone: BFLD-1567-10SM-FA
(Informasi pesenan: 1567nm DFB Butterfly Laser Diode, 14-pin kupu-kupu paket, daya output 10mW, kanthi serat SM, konektor FC/APC, pin-out type1).
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.
● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener didhasari.
● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.
2. Jaminan Kualitas lan Layanan Sawise Penjualan-1567nm DFB Butterfly Laser Dioda
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
