1532nm DFB BTF Laser Diode kanthi dawa gelombang tengah 1532.68nm (ITU CH56), daya output optik 10mW. Dibangun ing TEC lan termistor ngaktifake operasi stabil. Sajrone operasi, sambungake kanthi bener miturut definisi pin-metu, kontrol nyopir saiki lan suhu ing dirating sawetara, lan supaya karusakan ESD lan over-voltase operasi.
|
Paramèter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang operasi |
λ |
ITU Grid |
CH56: 1532.68 |
nm |
||
|
Daya output optik |
PF |
— |
6 |
— |
20 |
mW |
|
Ambang saiki |
ITH |
25 ℃ |
— |
— |
20 |
mA |
|
Operasi saiki |
IOP |
— |
— |
— |
120 |
mA |
|
Tegangan operasi |
VOP |
25 ℃ |
— |
— |
2.5 |
V |
|
Ditindhes mode sisih rasio |
SMSR |
— |
30 |
— |
— |
dB |
|
Mundhut bali optik |
ORL |
— |
40 |
— |
— |
dB |
|
Isolasi optik |
ISO |
25 ℃ |
30 |
— |
— |
dB |
|
Kepunahan polarisasi rasio |
ER |
serat PM |
18 |
— |
— |
dB |
|
MPD Dark saiki |
ID |
IOP=0mA, VRM=5V |
— |
— |
0.2 |
uA |
|
MPD Saiki relatif kanggo daya output |
— |
VRM=5V |
10 |
— |
200 |
mA/W |
|
Tegangan TEC |
VTEC |
— |
-2.5 |
— |
3.8 |
V |
|
Bandwidth |
BW |
— |
— |
2.5 |
— |
Ghz |
|
resistance termistor |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-nilai |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
|
Rasio Carrier-to-Noise |
CNR |
— |
55 |
— |
— |
dB |
|
Urutan kapindho komposit |
CSO |
— |
— |
— |
-55 |
dBm |
|
Gabungan triple beat |
— |
— |
— |
— |
-64 |
dBc |
● kupu paket, built-in TEC;
● Wide-suhu linuwih;
● dhuwur linuwih, respon cepet, stabilitas apik.
● C2H2 gas asetilena pangrasa;
● Serat Optik Komunikasi & Transmisi Fotonik Microwave;
● Laser range finder.
● Spektrum khas: 1532.68nm, +/-0.5nm toleransi dawane gelombang.

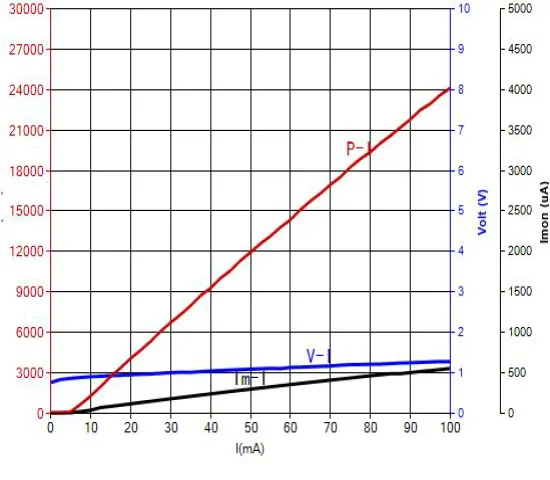

● PIV-1532nm 10mW DFB BTF Laser Dioda
● FAQ-1532nm DFB BTF Laser Diode
(1) Apa paket BTF?

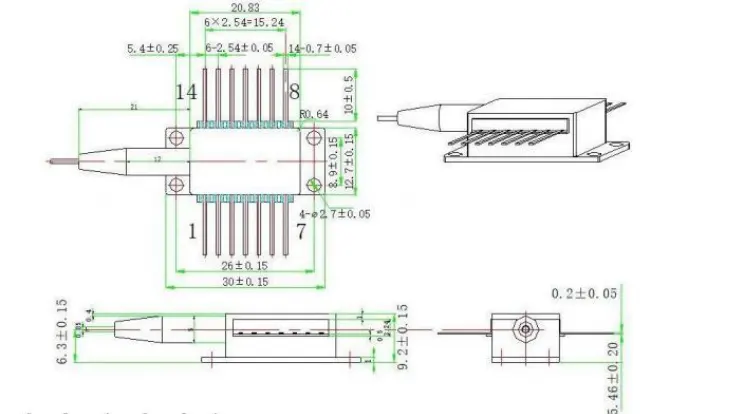

--BTF (Butterfly) paket standar 14-pin paket kupu-kupu, format kemasan kelas industri paling utama ing optoelektronik industri. Paket iki nggabungake chip laser, kontrol suhu TEC, termistor, lan photodiode, nawakake hermeticity banget lan termal kinerja manajemen. Ora ana bedane sing penting saka standar kemasan kupu-kupu; "BTF" umume digunakake minangka singkatan kanggo "Kupu-kupu" ing produk jeneng.
(2) Apa mode drive sing didhukung produk iki?

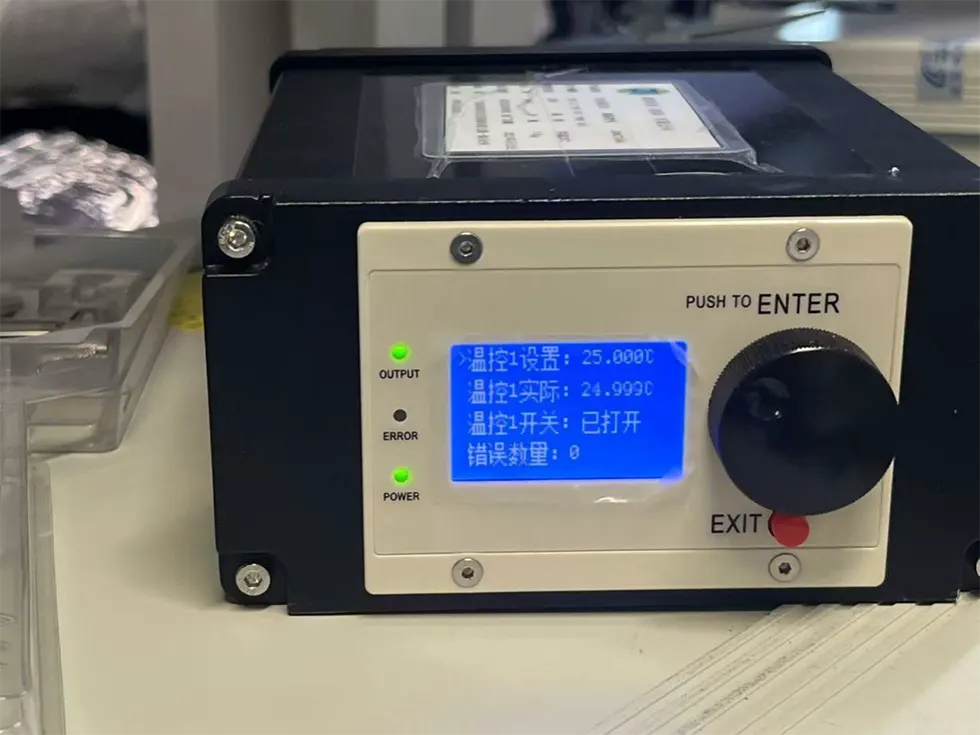

--1532nm DFB BTF Laser Diode ndhukung gelombang terus menerus (CW) operasi. Sumber arus konstan sing kurang swara dianjurake (ambang saiki kira-kira 5-20mA, operasi saiki 50-90mA), bebarengan karo TEC pengontrol kanggo stabilisasi suhu (biasane disetel ing 25 ℃).
(3) Apa testing sampel kasedhiya?
--Pengujian sampel lan produksi uji coba volume cilik didhukung. Kanggo tuku akeh, kita nawakake rega volume lan kutipan bertingkat.
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BFLD |
-CHXX |
-XX |
XX |
-XX |
X |
|
Dioda laser DFB |
CH56: 1532.68nm Liyane |
10:10mW Liyane |
SM: Mode Tunggal PM: Polarisasi njaga
|
FA: FC/APC SA: SC/APC Liyane |
NULL: Tipe 1 2: Tipe 2 |
contone: BFLD-CH56-10SM-FA
(Informasi pesenan: 1532nm DFB BTF Laser Diode, daya output 10mW, kanthi Serat SM, konektor FC/APC, tipe1 pin-out).
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.
● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.
● Sajrone proses daya-munggah, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip kang, lan banjur mboko sithik nambah saiki ing cilik nambah nganti tingkat sing dikarepake tekan.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
