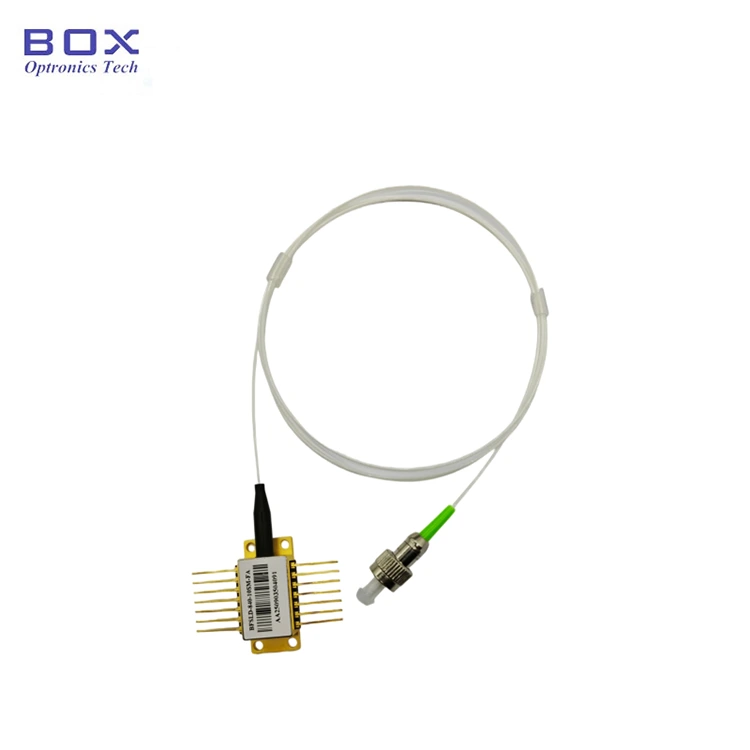

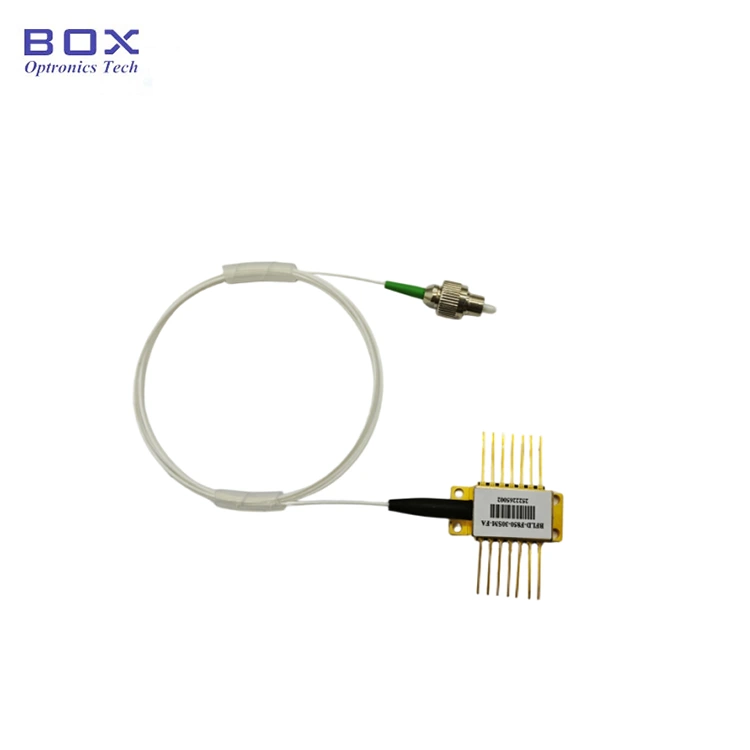

1580nm DFB SM PM Laser Diode nduweni chip MQW DFB premium kanthi dawa gelombang tengah 1580nm (toleransi ± 1nm) lan rasio supresi mode sisih 40dB sing khas. Dirancang kanthi arus batesan sing sithik, konsumsi daya sing sithik, lan linuwih sing dhuwur, dilengkapi kanthi terintegrasi karo termistor, TEC, lan dioda ngawasi kanggo kinerja stabil sing terus-terusan. Cocog kanggo deteksi gas, tes piranti pasif, lan aplikasi sensing serat optik.
|
Parameter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang operasi |
λ |
CW, 25 ℃ |
1579 |
1580 |
1581 |
nm |
|
Daya output optik |
PF |
- |
- |
10 |
- |
mW |
|
Ambang saiki |
ITH |
25 ℃ |
- |
8 |
15 |
mA |
|
Operasi saiki |
IOP |
CW |
- |
- |
90 |
mA |
|
Tegangan operasi |
VOP |
25 ℃ |
- |
1.1 |
2.0 |
V |
|
Rasio supresi mode sisih |
SMSR |
- |
35 |
40 |
- |
dB |
|
Isolasi optik |
ISO |
25 ℃ |
35 |
- |
- |
dB |
|
Jembaré spektral |
Δλ |
- |
- |
- |
10 |
Mhz |
|
Rasio kepunahan polarisasi |
ER |
serat PM |
18 |
- |
- |
dB |
|
Suhu dawa gelombang. koefisien |
Δλ/ΔT |
- |
- |
0.08 |
0.12 |
nm/℃ |
|
Monitor Arus |
IMON |
VRM = 5 V |
50 |
- |
1500 |
uA |
|
MPD Dark saiki |
ID |
VRM = 5 V |
- |
- |
50 |
uA |
|
resistance termistor |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-nilai |
β |
25 ℃ / 80 ℃ |
- |
3950 |
- |
K |
● Laser Multi-Quantum Well (MQW) Distributed Feedback (DFB);
● Paket kupu-kupu 14-pin kanthi stabilitas dhuwur;
● Termistor terpadu, TEC lan monitor photodiode;
● Low ambang saiki lan konsumsi daya kurang;
● Jinis serat bisa SMF-28e utawa serat PM.
● sensor serat optik;
● Sumber cahya kanggo tes lan pangukuran;
● Sistem deteksi gas;
● Pengujian piranti optik pasif;
● Komunikasi serat optik.

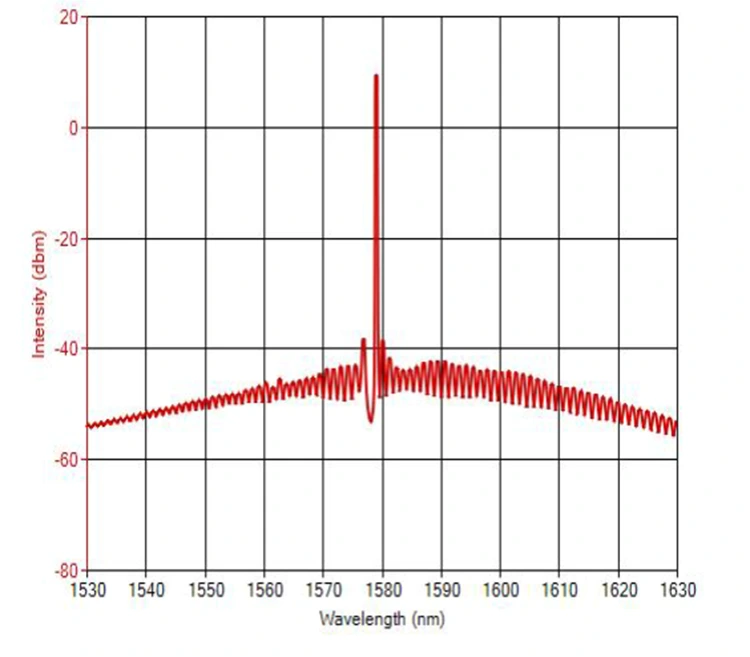

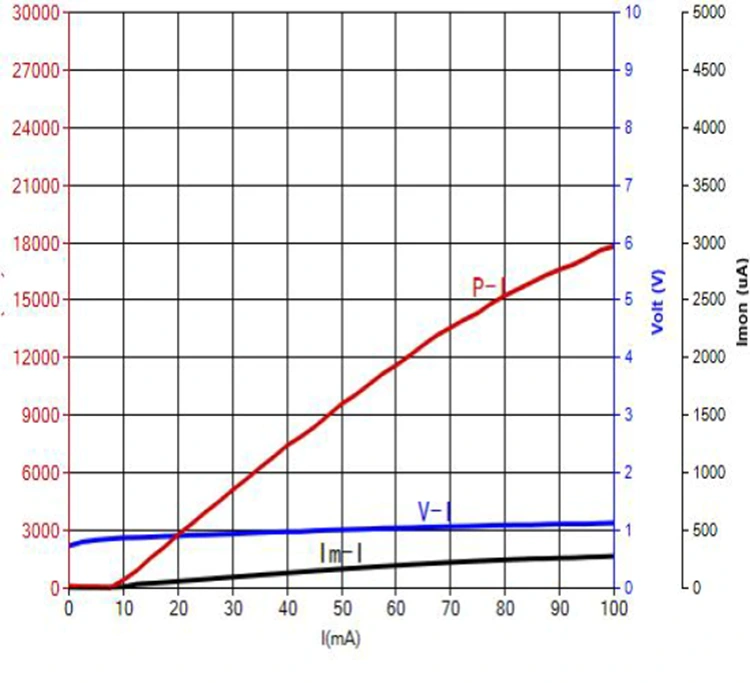

● Spektrum lan PIV khas: 1580nm 10mW, +/-1nm toleransi WL.
● Gambar paket&Definisi PIN-OUT(Unit:mm)-1580nm DFB SM PM Laser Diode

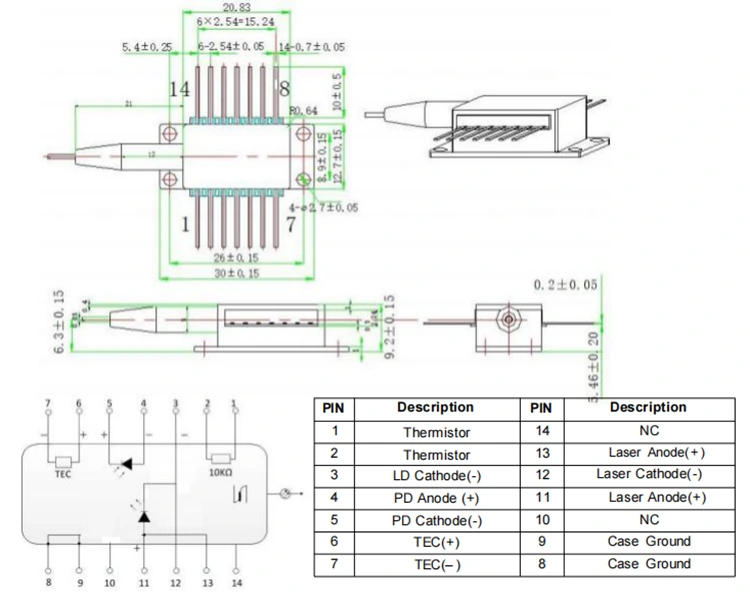

>>> Tipe 1 pin-out

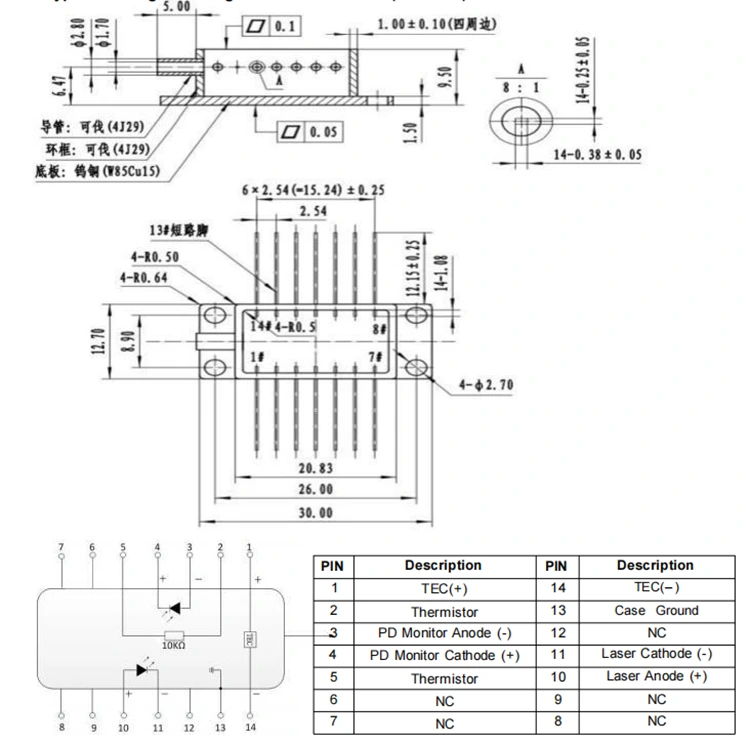

>>> Tipe2 pin-out
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Dioda laser DFB |
1580:1580nm 1512:1512nm 760:760nm 1683:1683nm Liyane |
10:10mW Liyane |
SM: Mode Tunggal PM: Polarisasi njaga
|
FA: FC/APC SA: SC/APC Liyane |
NULL: Tipe 1 2: Tipe 2 |
contone: BFLD-1580-10SM-FA2
(Informasi pesanan: 1580nm DFB Laser diode, paket kupu-kupu 14-pin, daya output 10mW, kanthi serat SM, konektor FC/APC, pin-out type2).
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL/ UPS/ FedEx, Box Optronics nyaranake nggunakake EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, mangga prabayar biaya pengiriman kanggo produk.
(3) Liyane
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Produksi: 10 dina kerja. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional: 3-5 dina kerja.
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja meksa utawa narik lengen klambi sing ana ing mburi omah piranti. Kanggo piranti sing dilengkapi konektor, priksa manawa piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Yen pin mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik. Perhatian khusus kudu dibayar ing ngisor iki: sajrone proses soldering, piranti kasebut kudu ana ing kahanan sing ora ana daya, lan wesi solder kudu digarap kanthi bener.
● Sadurunge nguripake piranti, aktifake adhem dhisik, banjur gunakake daya kanthi bertahap supaya chip ora dadi panas banget utawa kakehan beban.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nduwèni hak kanggo nolak layanan perbaikan gratis ing kasus ing ngisor iki sajrone periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, petir, bledug) utawa pengaruh lingkungan.
(2) Gagal amarga operasi sing ora bener dening pangguna.
(3) Karusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Kerusakan utawa mundhut nalika transportasi.
