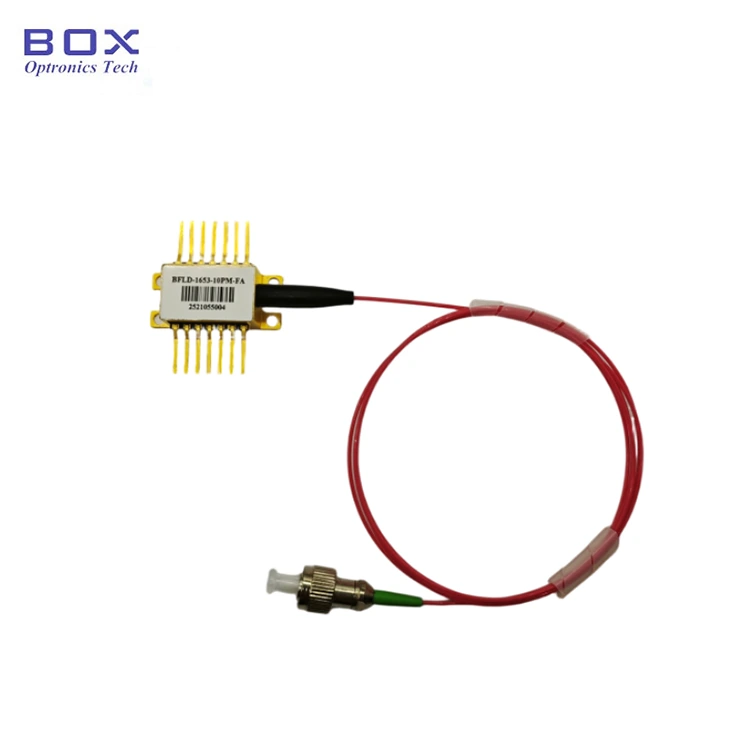

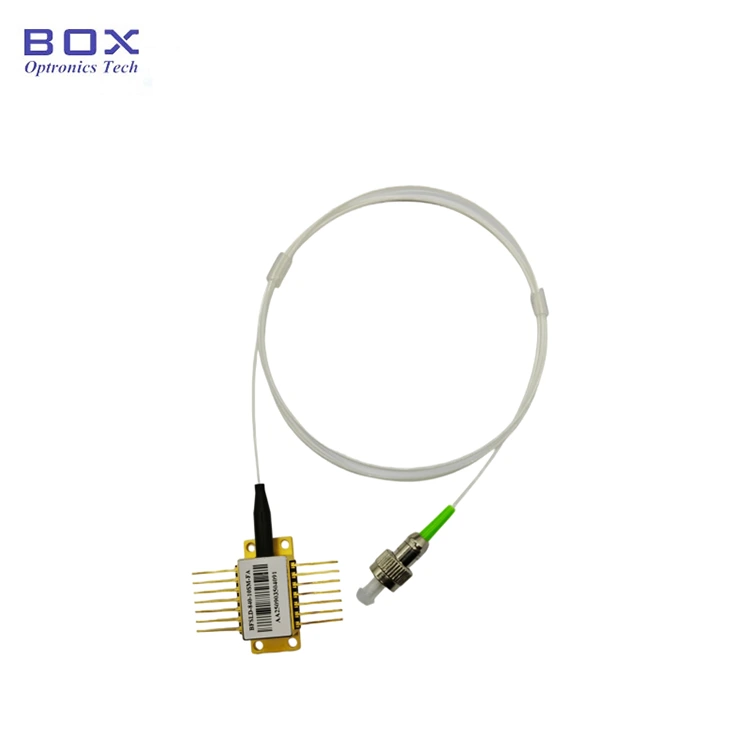

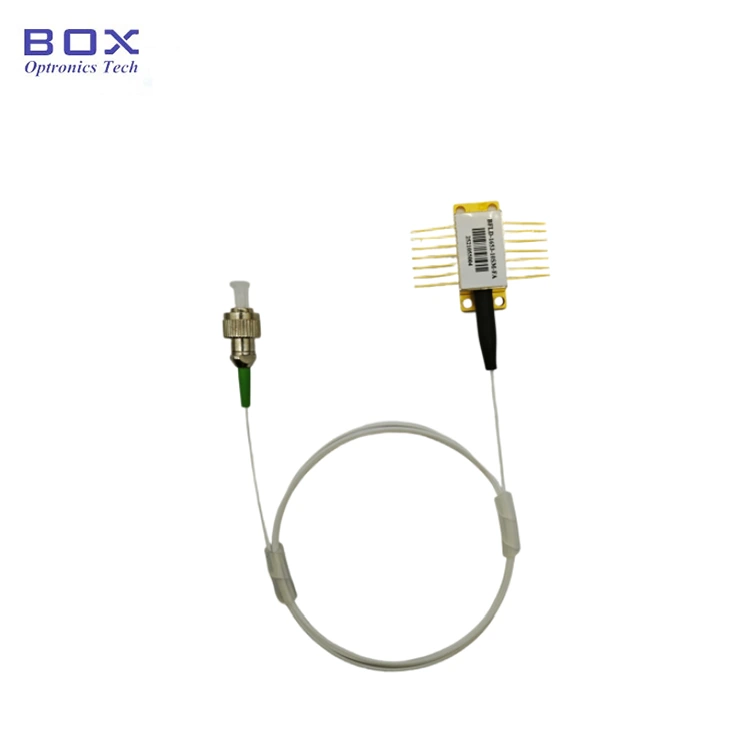

1574nm DFB Laser Diode kanggo CO2 Sensing

Box Optronics, produsen komponen optoelektronik profesional, nyedhiyakake Dioda Laser DFB 1574nm, laser umpan balik sing disebarake kupu-kupu 14-pin sing dirancang kanggo sensing gas CO2, sistem sensor serat optik, lan aplikasi transmisi C/DWDM. Nampilake dawa gelombang tengah 1574nm (cocog karo garis panyerepan CO2), daya output optik 10mW / 20mW, lan serat SM utawa PM opsional, laser iki menehi kinerja optik sing stabil lan tepat kanggo spektroskopi penyerapan laser dioda sing bisa disetel (TDLAS) lan aplikasi deteksi gas liyane. Tim teknik kita ndhukung opsi konfigurasi dawa gelombang, daya, lan serat khusus kanggo nyukupi syarat integrasi sistem lan sensor gas tartamtu.

Kirim Pitakonan

Deskripsi Produk

Ringkesan Produk-1574nm DFB Laser Diode kanggo CO2 Sensing

Diode Laser DFB 1574nm kanggo CO2 Sensing nyedhiyakake daya output optik 10mWor 20mW liwat serat mode siji utawa serat sing njaga polarisasi withan konektor FC/APC.

Nampilake linewidth spektral sempit khas 3MHz (FWHM) lan rasio supresi mode sisih dhuwur ≥35dB (tipikal 40dB), laser DFB nyedhiyakake kemurnian spektral lan presisi dawa gelombang sing dibutuhake kanggo spektroskopi penyerapan laser dioda sing bisa dioda (TDLAS) lan teknik deteksi gas resolusi dhuwur liyane.

Dumunung ing paket kupu-kupu 14-pin standar industri kanthi rong opsi konfigurasi pinout, terintegrasi karo TEC, termistor, monitor PD, lan isolator. Laser kompatibel karo papan driver laser kupu standar lan desain sistem.

Fitur Utama-1574nm DFB Laser Diode kanggo CO2 Sensing

· Panjang gelombang tengah: 1574nm (rentang 1573–1575nm), cocog karo garis panyerepan gas CO2

· Daya output optik dhuwur: 10mW utawa 20mW

· Bandwidth modulasi amba: 2.5GHz khas (-3dB)

· Isolator optik internal: isolasi ≥30dB

· Integrated thermoelectric cooler (TEC) lan 10kΩ thermistor kanggo stabilisasi dawa gelombang

· Koefisien suhu dawa gelombang: 0,09nm/°C khas (15°C nganti 35°C)

· Koefisien arus panjang gelombang: 0,01nm/mA khas kanggo tuning dawa gelombang

· Paket kupu-kupu 14-pin standar industri, opsi pinout Tipe 1 lan Tipe 2

· Arus ambang rendah: 10mA~35mA

· Monitor fotodioda terintegrasi kanggo ngawasi daya

Aplikasi Khas-1574nm DFB Laser Diode kanggo CO2 Sensing

· Deteksi lan pemantauan gas CO2 adhedhasar spektroskopi penyerapan laser dioda sing bisa disetel (TDLAS)

· Spektroskopi modulasi dawane gelombang (WMS) kanggo CO₂ sensitivitas dhuwur lan deteksi gas jejak

· Sistem sensing serat optik adhedhasar FBG lan teknik pangukuran interferometrik

· Tes komunikasi serat optik lan peralatan pangukuran

· Analisis napas lan aplikasi sensor gas biomedis

· Riset lan pangembangan ing laboratorium fotonik lan sensing optik

· Integrasi OEM menyang analisa gas lan instrumen pemantauan lingkungan

Spesifikasi Produk-1574nm DFB Laser Diode for CO2 Sensing

Ratings maksimum Absolute

Parameter	Simbol	kahanan	Min.	Tipe.	Maks.	Unit
Suhu panyimpenan	Ts	-	-40	-	85	°C
Suhu Kasus Operasi	Ndhuwur	-	-20	-	70	°C
maju Saiki	IF	CW	-	-	200	mA
Laser Reverse Tegangan	VLR	-	-	-	2	V
PDforward Saiki	IFPD	-	-	1.1	5	mA
PD Tegangan Balik	VRPD	-	-	5	10	V
TEC Saiki	ITEC	-	-	0.8	1.5	A
Tegangan TEC	VTEC	-	-	1.5	3.5	V

Karakteristik Elektro-Optik (T = 25°C Suhu Laser)

Parameter	Simbol	Kondisi Test	Min.	Tipe.	Maks.	Unit
Panjang gelombang tengah	λc	TL=15~35°C, CW	1573	1574	1575	nm
Daya Output Optik	PO	-	10	-	-	mW
Ambang Arus	ITH	-	-	10	35	mA
Efisiensi Slope	η	CW, output 5mW	0.05	0.11	0.2	mW/mA
Operasi Saiki	Iop	PO = 10 mW, CW	-	100	120	mA
Spectral Linewidth	LW	FWHM	-	3	-	MHz
Tegangan Laserforward	VF	CW, output 10mW	-	1.2	3.0	V
Monitor Arus Gelap	ID	-	-	-	0.1	μA
Bandwidth (-3dB)	BW	-	-	2.5	-	GHz
Side-Mode dipatèni rasio	SMSR	CW	35	40	-	dB
Isolasi Optik	-	-10	30	-	-	dB
Noise Intensitas Relatif	RIN	CW, output 5mW	-	-145	-	dB/Hz
TEC Setel Suhu	Ts	-	15	-	35	°C
Impedansi Input	ZIN	-	22	25	28	Ω
Thermistor Arus	ITC	-	10	-	100	μA
Ketahanan Termistor	RTH	TL=25°C	9.5	10	10.5	kΩ
TEC Saiki	ITEC	TL=25°C, TC=70°C	-	-	1.5	A
Tegangan TEC	VTEC	TL=25°C, TC=70°C	-	-	3.5	V
Kapasitas TEC	ΔT	Tc=70°C	-	-	50	°C
Gelombang Drift (EOL)	Δλ	umur 25 taun	-	-	± 0.1	nm
Koefisien Suhu gelombang	Δλ/ΔT	TEC 15°C nganti 35°C	-	0.09	-	nm/°C
Koefisien Arus Panjang Gelombang	Δλ/ΔI	-	-	0.01	-	nm/mA

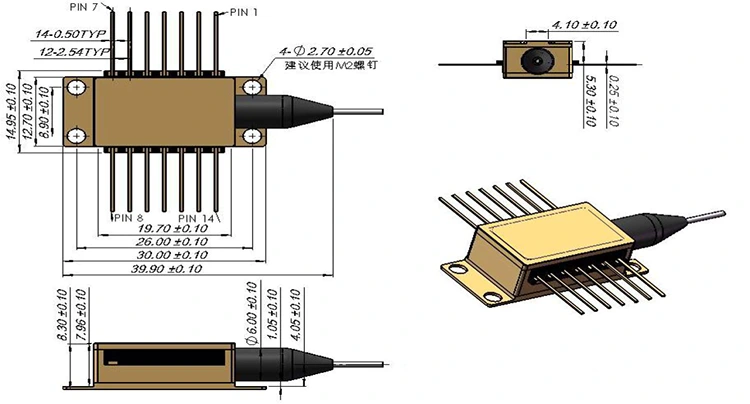

Definisi Paket lan Pin -1574nm DFB Laser Diodefor CO2 Sensing

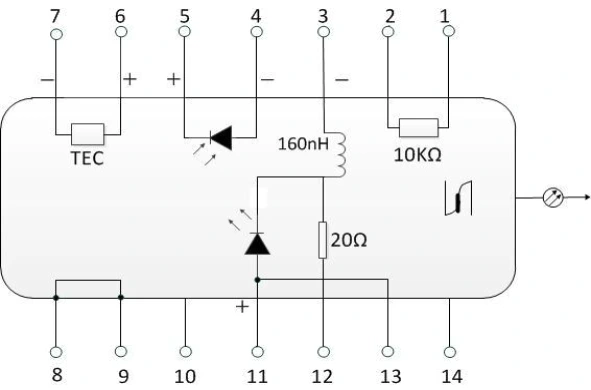

Tipe 1 Konfigurasi Pin

Pin	Katrangan	Pin	Katrangan
1	Thermistor	14	NC (Ora Ana Sambungan)
2	Thermistor	13	Anoda Laser (+)
3	Laser DC Bias (Katoda) (-)	12	Laser RF Cathode (-)
4	PD Monitor Anoda (-)	11	Anoda Laser (+)
5	PD Monitor Cathode (+)	10	NC (Ora Ana Sambungan)
6	TEC (+)	9	Kasus Ground
7	TEC (-)	8	Kasus Ground

Tipe 2 Konfigurasi Pin

Pin	Katrangan	Pin	Katrangan
1	TEC (+)	14	TEC (-)
2	Thermistor	13	Kasus Ground
3	PD Monitor Anoda (-)	12	NC (Ora Ana Sambungan)
4	PD Monitor Cathode (+)	11	Katoda Laser (-)
5	Thermistor	10	Anoda Laser (+)
6	NC (Ora Ana Sambungan)	9	NC (Ora Ana Sambungan)
7	NC (Ora Ana Sambungan)	8	NC (Ora Ana Sambungan)

Informasi Pemesanan

Nomenklatur Model

BFLD - XXXX - XX - XX - XX X

Tuladha: BFLD-1574-20PM-FA2

lapangan	Kode	Katrangan
Tipe Laser	BFLD	DFB Laser Diode Series
Dawane gelombang	1574	1574nm (dawa gelombang liyane kasedhiya: 1030, 1064, 1392, 1653, 1683, CWDM)
Daya Output	20	20mW; 10 = 10 mW
Jinis Serat	PM	PM = Polarisasi-maintaining; SM = Mode Tunggal
Tipe Konektor	FA	FC/APC; SA = SC/APC; Konektor liyane kasedhiya
Pinout	NULL / 2	NULL = Tipe 1 (standar); 2 = Tipe 2

Pitakonan Umum (FAQ) -1574nm DFB Laser Diodefor CO2 Sensing

P: Kepiye TEC terintegrasi nambah kinerja sensing CO2?

A: TEC terintegrasi lan termistor nyetabilake suhu chip laser, nyilikake dawane gelombang lan daya output. Wiwit dawa gelombang laser DFB gumantung ing suhu, kontrol termal sing tepat mbantu njaga keselarasan karo fitur panyerepan CO₂ target. TEC nyedhiyakake panyesuaian dawa gelombang kasar, dene tuning dawa gelombang sing apik bisa digayuh liwat modulasi arus injeksi.

P: Napa isolator optik internal penting kanggo sistem sensor gas?

A: Isolator optik sing dibangun nyuda umpan balik optik sing disebabake dening refleksi saka sambungan serat lan komponen optik. Iki nambah stabilitas output laser lan nyuda sensitivitas kanggo gangguan optik eksternal, sing penting banget kanggo sistem deteksi gas TDLAS lan WMS sing sensitivitas dhuwur.

P: Apa aku bisa njaluk dawa gelombang khusus kanggo spesies gas sing beda?

A: Ya, Box Optronics nyedhiyakake sumber laser DFB kanthi dawa gelombang sing dioptimalake kanggo aplikasi sensing gas sing beda-beda, kalebu nanging ora winates ing CO2 (1574nm), CH4 (1653nm), H2O (1392nm), lan O2 (760nm). Kita uga ndhukung dawa gelombang saluran CWDM lan DWDM kanggo aplikasi komunikasi. Hubungi kita kanthi syarat dawa gelombang tartamtu lan tim teknik kita bakal mriksa kelayakan.

P: Apa sirkuit drive lan kontrol sing dibutuhake kanggo laser iki?

A: Laser DFB 1574nm mbutuhake driver dioda laser kanthi watesan arus sing cocog, pengontrol suhu kanggo TEC terpadu, lan opsional input modulasi kanggo pemindaian dawa gelombang ing aplikasi TDLAS. Photodiode monitor bisa digunakake kanggo kontrol daya otomatis (APC).

Produk sing gegandhengan -1574nm DFB Laser Diodefor CO2 Sensing

· Daya dhuwur 1653.7nm 40mW DFB Butterfly Laser - Sumber laser DFB kanggo deteksi metana, pemantauan lingkungan, lan aplikasi safety industri

· 1683nm 10mW Fiber Coupled Laser -Extended-wavelength laser DFB kanggo CH₄ spektroskopi panyerepan lan aplikasi sensitivitas gas sensitivitas dhuwur

· 1392nm 10mW DFB Butterfly Laser Diode - dirancang kanggo spektroskopi penyerapan uap banyu lan sistem pangukuran kelembapan

· 1mm InGaAs PIN Photodiode TO46 - Sensitivitas dhuwur 900-1650nm photodetector kanggo deteksi sinyal panyerepan gas lan ngawasi daya optik

· Modul Laser Tunable C-band - sumber laser kanggo spektroskopi, interogasi FBG, lan karakterisasi optik

Datasheet lan Testsheet -1574nm DFB Laser Diodefor CO2 Sensing

lembar data

lembar tes
