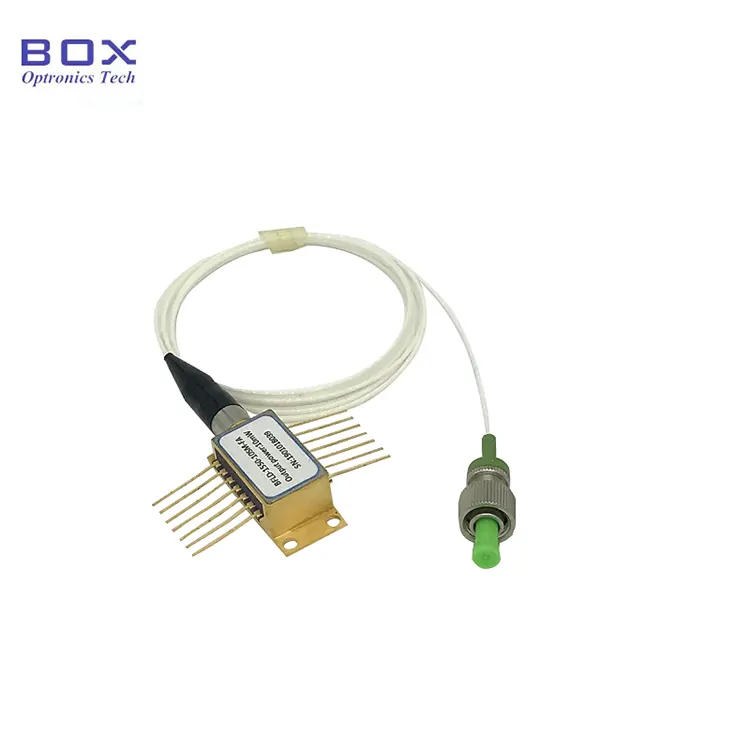

Iki 1651nm DFB serat-gandeng laser diode karo a chip DFB sumur multi-kuantum lan paket kupu 14-pin. Iki nggabungake TEC kontrol suhu lan termistor, ndhukung single-mode / polarisasi-maintaining output serat, kanthi daya output khas 10mW lan dawa gelombang tengah 1651nm. Cocog kanggo komunikasi serat, sensing serat, instrumen optik, lan sistem sumber cahya darmabakti, iku gampang kanggo operate lan Highly dipercaya. Mangga kontrol strictly drive saiki, voltase, lan suhu soldering, menehi pangayoman ESD, lan supaya ngluwihi ratings maksimum Absolute.
|
Paramèter |
Simbol |
kahanan |
Min. |
Tipe. |
Maks. |
Unit |
|
Dawane gelombang operasi |
λC |
CW, 25 ℃ |
1650 |
1651 |
1652 |
nm |
|
Daya output optik |
PF |
— |
10 |
— |
— |
mW |
|
Ambang saiki |
ITH |
25 ℃ |
— |
8 |
15 |
mA |
|
Operasi saiki |
IOP |
CW |
— |
— |
90 |
mA |
|
Tegangan operasi |
VOP |
25 ℃ |
— |
1.1 |
2.0 |
V |
|
Ditindhes mode sisih rasio |
SMSR |
— |
35 |
40 |
— |
dB |
|
Isolasi optik |
ISO |
25 ℃ |
35 |
— |
— |
dB |
|
Jembar spektral (-3 dB) |
Δλ |
— |
— |
— |
10 |
MHz |
|
Kepunahan polarisasi rasio |
ER |
serat PM |
18 |
— |
— |
dB |
|
Suhu dawa gelombang. koefisien |
△λ/△T |
— |
— |
0.08 |
0.12 |
nm/℃ |
|
Monitor Arus |
IMON |
VRM=5V |
50 |
— |
1500 |
μA |
|
MPD Dark saiki |
ID |
VRM=5V |
— |
— |
50 |
μA |
|
resistance termistor |
RTH |
25 ℃ |
9.5 |
10 |
10.5 |
kΩ |
|
Thermistor B-nilai |
β |
25 ℃ / 80 ℃ |
— |
3950 |
— |
K |
● Ndhukung Kopling serat SMF-28e utawa PMF-1550, konektor FC / APC;
● 14-pin Paket kupu-kupu;
● Dibangun ing termistor, lan TEC;
● jembar kisaran suhu operasi.
● serat optik komunikasi;
● instrumen optik;
● Analisis gas metana CH4;
● Fiber optic sensing.
● Gambar paket&Definisi PIN-OUT(Unit:mm)-1651nm Serat DFB Dioda Laser Gandheng

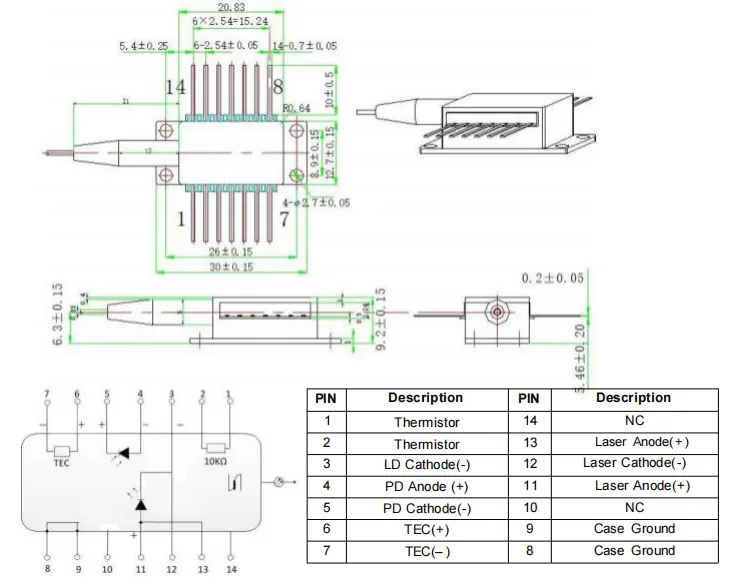

>>> Tipe 1 pin-out

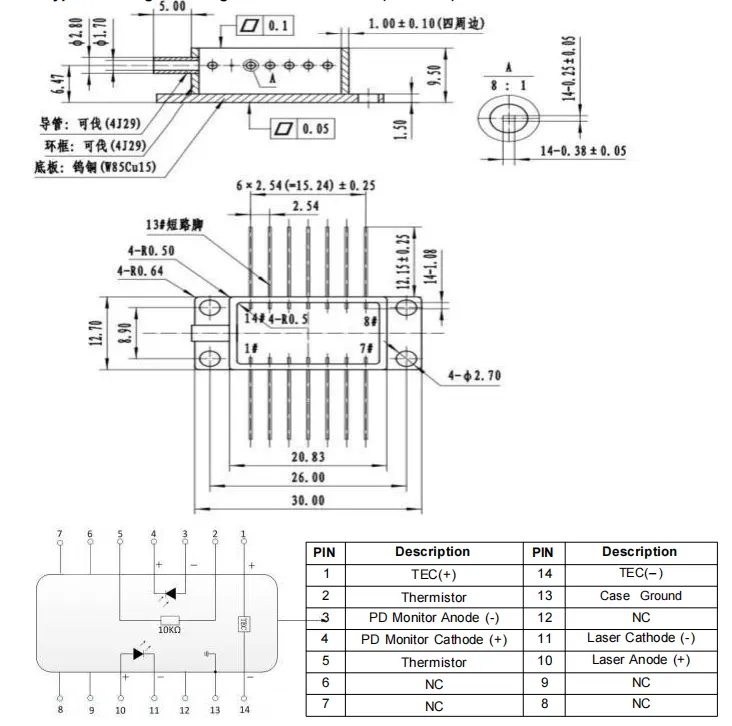

>>> Tipe2 pin-out

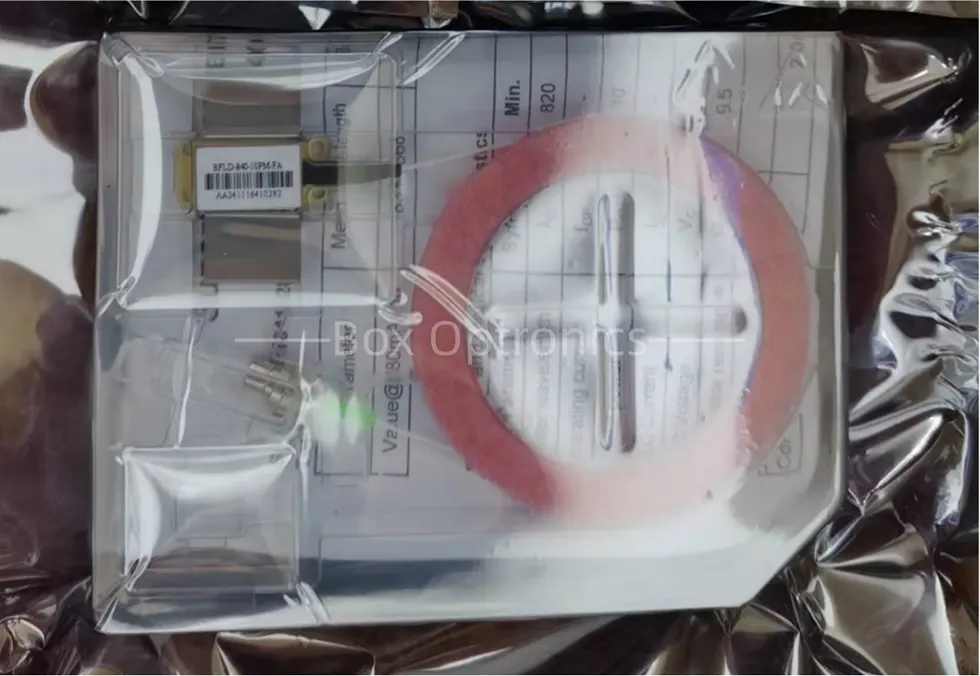

● Tuladha packing
|
|
Aksesoris |
Jumlah |
|
1 |
1651nm DFB Fiber Coupled Laser Diode |
1 |
|
2 |
Laporan Uji Produk |
1 |
* Piranti mandiri; ora ana driver sing dibangun (opsional driver eksternal).
|
jeneng |
Dawane gelombang |
daya output |
Jinis serat |
Konektor |
PIN-OUT |
|
BFLD |
-XXXX |
-XX |
XX |
-XX |
X |
|
Dioda laser DFB |
1651:1651nm 1653:1653.7nm 1392:1392nm 760:760nm 1683:1683nm Liyane |
10:10mW Liyane |
SM: Mode Tunggal PM: Polarisasi njaga
|
FA: FC/APC SA: SC/APC Liyane |
NULL: Tipe 1 2: Tipe 2 |
contone: BFLD-1651-10SM-FA2
(Informasi pesenan: 1651nm DFB Fiber Coupled Laser Diode, 14-pin kupu-kupu paket, karo serat SM, konektor FC/APC, type2 pin-out).
1. Ketentuan kutipan lan pembayaran-1651nm DFB Fiber Coupled Laser Diode
● Katentuan Pangginaan supados langkung
(1) EXW:
Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.
(2) DAP:
Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.
● Katentuan pembayaran
PayPal lan T / T kasedhiya.
Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)
Logistik internasional bisa njupuk 3-5 dina kerja.
● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).
● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.
● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener grounded.
● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.
● Periode Garansi:
Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.
● Pangecualian saka Garansi Gratis:
Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:
(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.
(2) Malfunctions amarga operasi sing ora bener dening pangguna.
(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.
(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.
(5) Label garansi sing diowahi utawa ora lengkap ing omah.
(6) Karusakan utawa mundhut nalika transportasi.
