1550nm DFB 40mW High Power Kupu Laser

Daftar Isi

1. Pambuka 1550nm DFB 40mW High Power Kupu Laser

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. Rincian packing

6. Informasi Pemesanan

7. Lembar data

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. FAQ

Pambuka produk

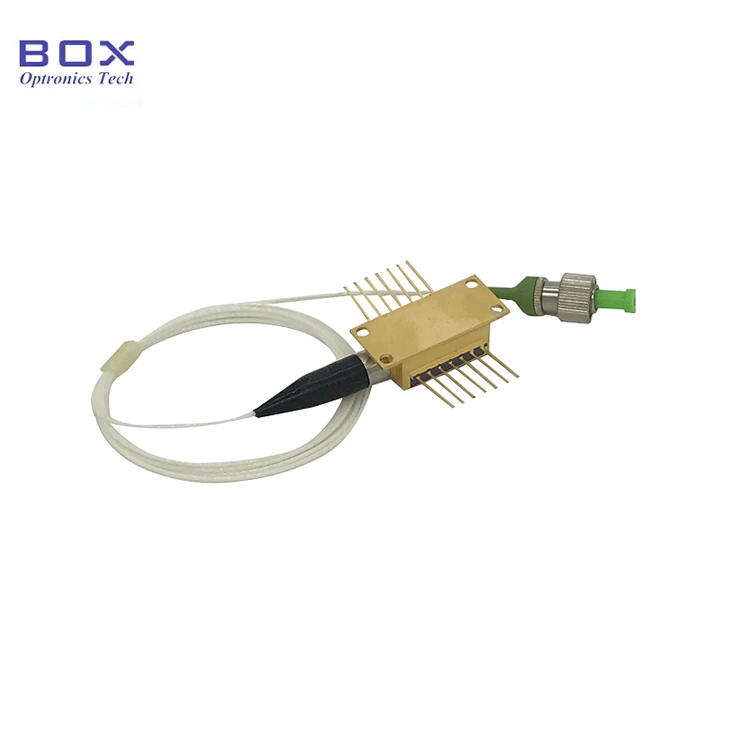

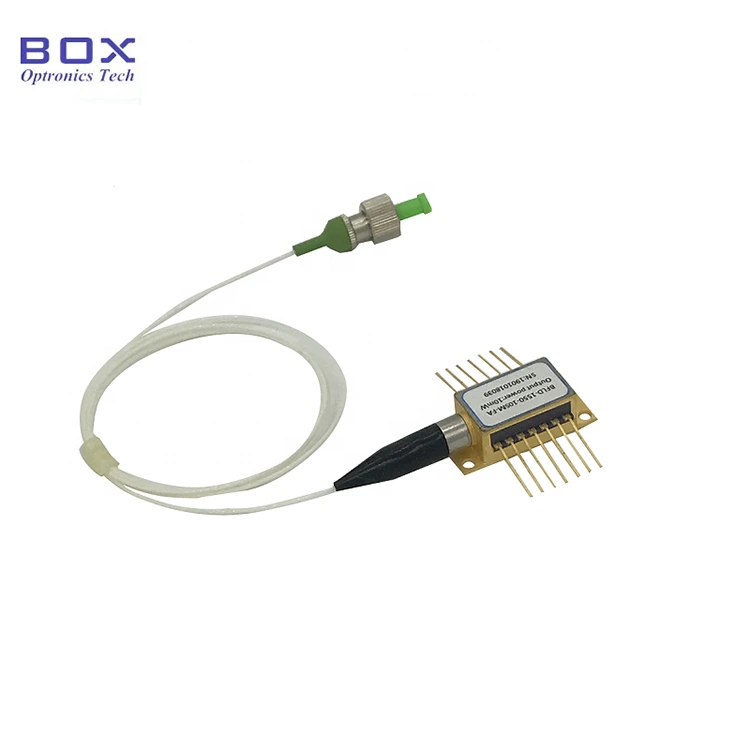

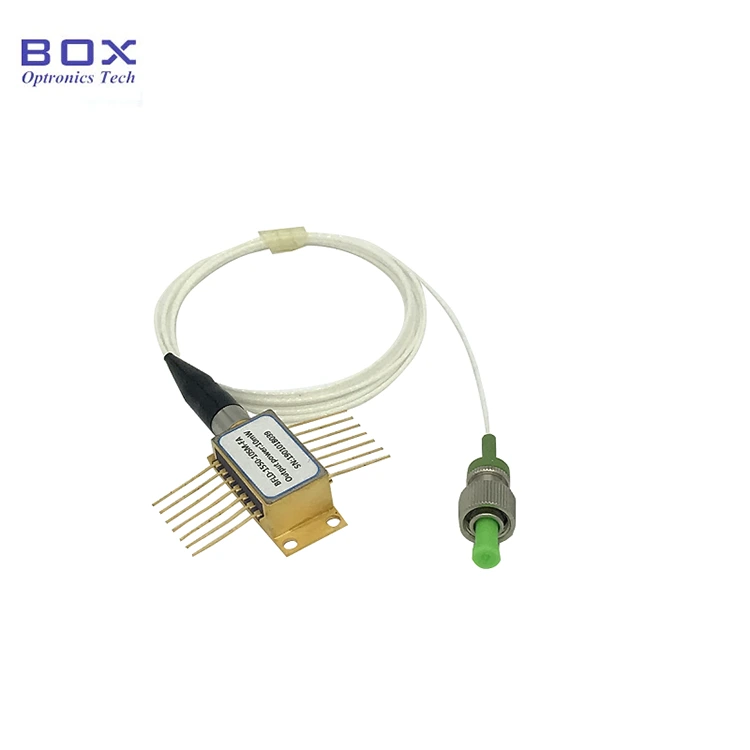

Iki minangka 1550nm DFB 40mW High Power Butterfly Laser, built-in TEC, monitor PD, lan termistor. Iki nduweni dawa gelombang sing stabil, 40mW daya output, lan saiki batesan kurang. Opsional karo serat SM / PM, sudhut suhu operasi, lan linuwih dhuwur, cocok kanggo komunikasi serat, instrumen optik, lan sensing serat. Mangga ngontrol drive saiki lan suhu strictly, lan supaya karusakan overcurrent.

produk Spesifikasi

Fitur produk

● Multi-Kuantum Inggih (MQW) Didistribusikan Umpan Balik (DFB) laser;

● serat SM utawa pigtail serat PM;

● Daya output 40mW;

● 14-pin Paket BTF karo TEC lan Monitor PD.

Aplikasi Produk

● serat optik komunikasi;

● sensing serat optik;

● Tes piranti optik.

produk Rincian

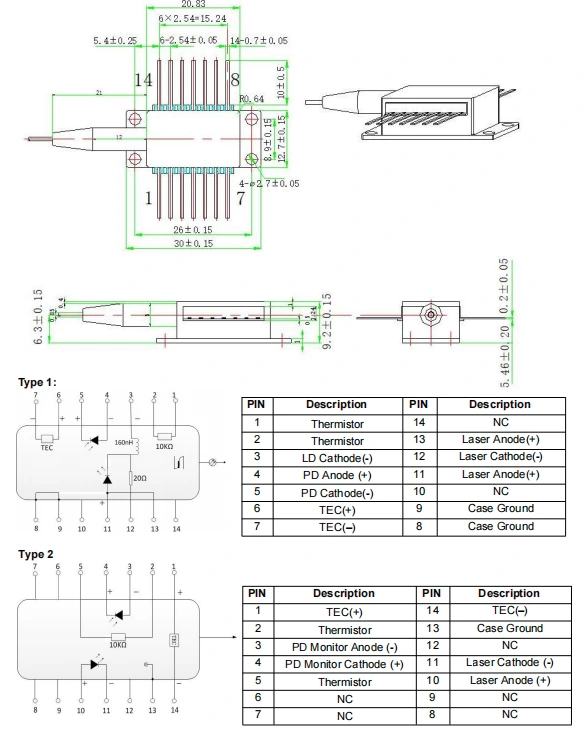

● Gambar paket&Definisi PIN-OUT(Unit:mm)-1550nm DFB 40mW Dhuwur Power Kupu Laser

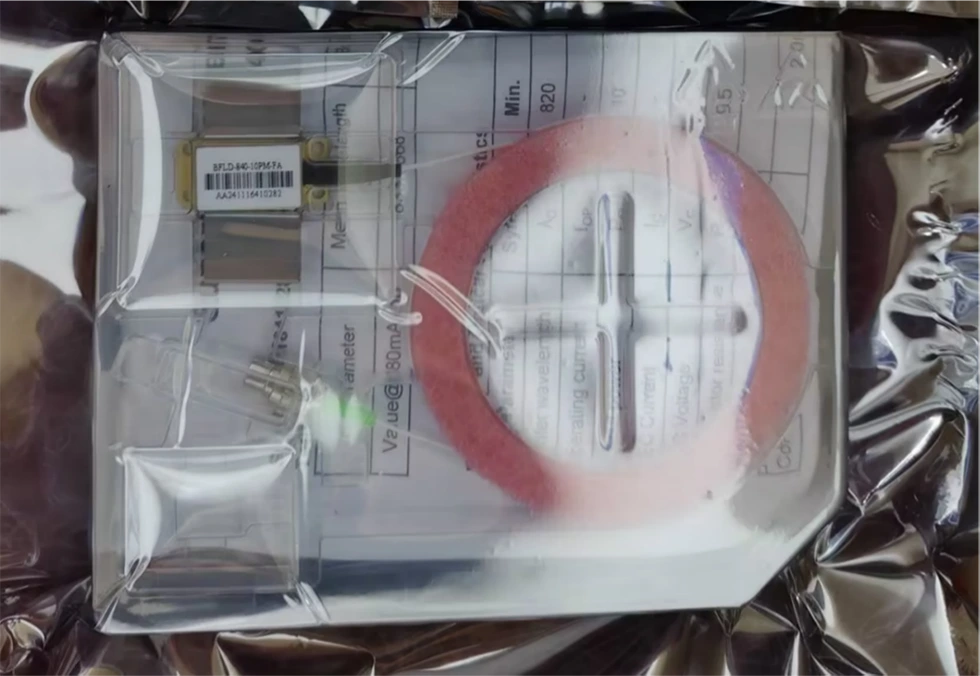

● Tuladha packing

* Piranti mandiri tanpa drive; paket modul terpadu karo driver sirkuit iku opsional.

pesenan informasi

contone: BFLD-1550-40SM-FA1

(Informasi pesenan: 1550nm DFB 40mW High Power Butterfly Laser, SM serat, konektor FC/APC, pin telekomunikasi).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data

Lembar data

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Cathetan

● Nalika digunakake, piranti iki ngetokake sinar laser intensitas dhuwur; nindakake ora katon langsung menyang pasuryan mburi serat, amarga mengkono bisa nimbulaké tatu mripat.

● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Yen lencana mbutuhake soldering, suhu soldering ora kudu ngluwihi 260 ° C, lan wektu soldering ngirim ora ngluwihi 10 detik. Khusus manungsa waé kudu mbayar kanggo ing ngisor iki: sak proses soldering, ing piranti kudu ing negara unpowered, lan wesi soldering kudu bener grounded.

● Sajrone proses daya-munggah, tau aplikasi saiki dhuwur langsung, minangka iki resiko ngrusak chip. Nanging, daya piranti ing tingkat saiki cedhak batesan chip kang, lan banjur mboko sithik nambah saiki ing cilik nambah nganti tingkat sing dikarepake tekan.

● Sadurunge ngisi daya kabeh komponen, aktifake cooler dhisik, lan banjur nerusake karo langkah daya-munggah tambahan kanggo nyegah overheating chip lan kakehan.

FAQ

● Apa bisa kanggo ngganti dawa gelombang kanthi nyetel arus? Apa kisaran?

--Ya. Saiki koefisien dawa gelombang yaiku 0,01 nm/mA, lan dawa gelombang suhu koefisien 0,1 nm/℃. Jangkoan sing bisa diatur WL watara ~ tengah WL +/- 1 nm.

● Apa linewidth? Apa sampeyan nyedhiyani LD linewidth sempit?

--3~5 MHz. 1550nm LD jembaré garis sempit (opsional): kurang saka 400kHz, 100kHz, 50kHz, 10kHz.

● Apa pangaturan daya jangkoan?

--10~100%

● Apa dawane gelombang toleransi?

--+/-3nm. Kurang iku uga opsional.

● Apa sampeyan nyedhiyani protèktif tabung serat lan konektor serat?

--Ya. 900um ngeculke tabung lan FC / APC, SC / APC, utawa konektor liyane opsional.
