1550nm DFB 100mW Dhuwur Power Kupu Laser

Daftar Isi

1. Pambuka 1550nm DFB 100mW High Power Kupu Laser

2. Spesifikasi Teknis

3. Fitur produk

4. Aplikasi Khas

5. rincian produk

6. Informasi Pemesanan

7. Datasheet lan testsheet

8. Katentuan Pangginaan supados langkung penawaran lan pembayaran

9. Wektu timbal

10. Cathetan Operasi

11. Jaminan Mutu lan Layanan Sawise Sales

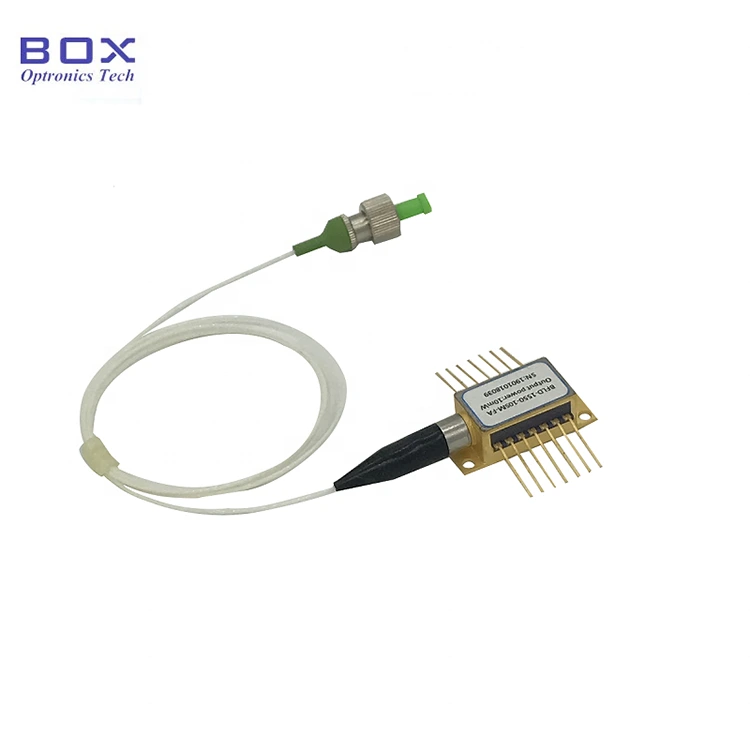

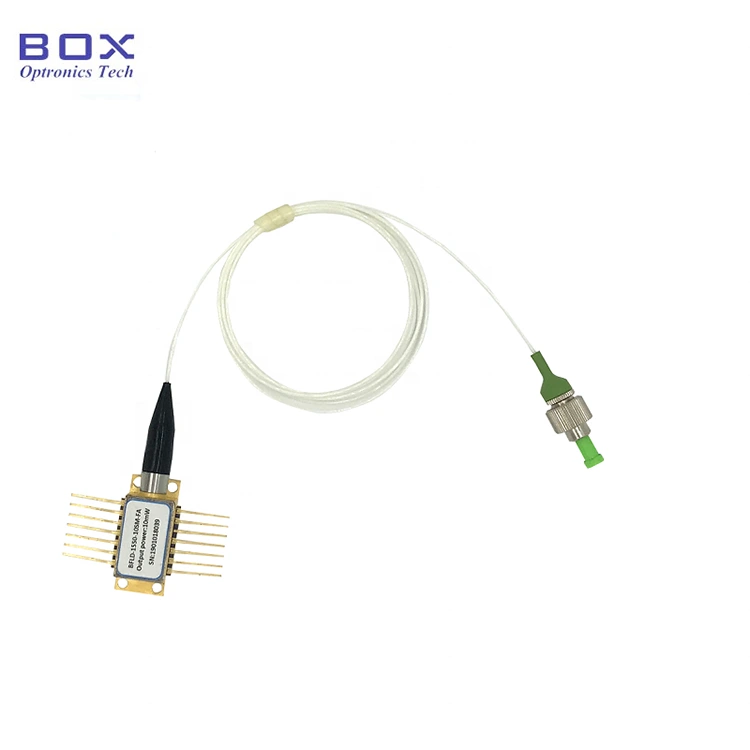

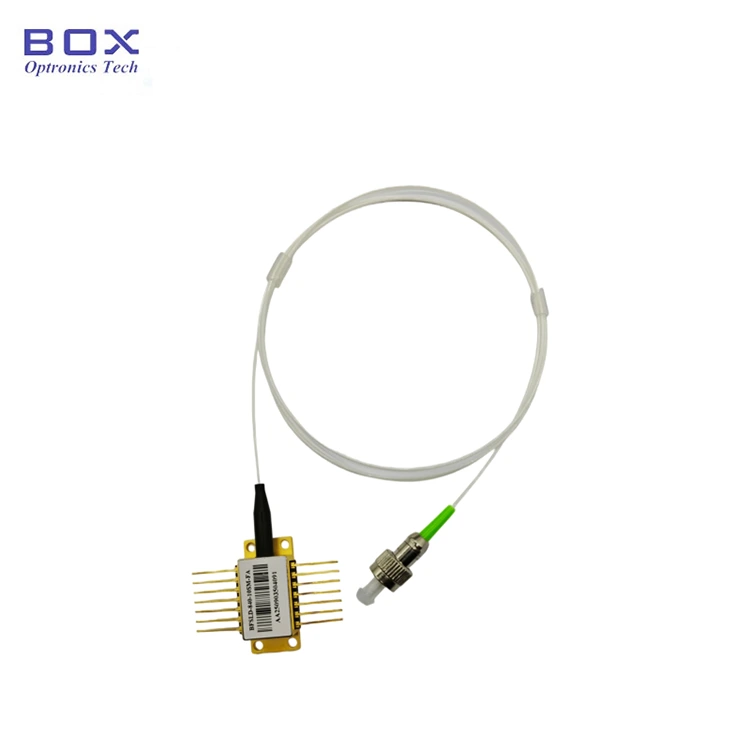

Pambuka produk

1550nm DFB 100mW High Power Kupu Laser adhedhasar ing MQW (Multi-Quantum Well) chip DFB, ngadopsi standar industri 14-pin paket kupu-kupu, iki nggabungake TEC (Thermoelectric Cooler), termistor, backlight monitoring PD (Photodiode). Yen lencana mbutuhake soldering, ing suhu soldering kudu ora ngluwihi 260 ° C, lan wektu soldering kudu ora ngluwihi 10 detik.

Spesifikasi Produk

Fitur produk

● serat SM utawa PM serat pigtail;

● dhuwur daya output nganti 100mW;

● Rasio dipateni mode sisih dhuwur;

● 14-pin Paket BTF karo TEC, termistor, lan monitor PD.

Aplikasi Produk

● komunikasi serat optik;

● tes optik laboratorium;

● Fiber optic sensing.

produk Rincian

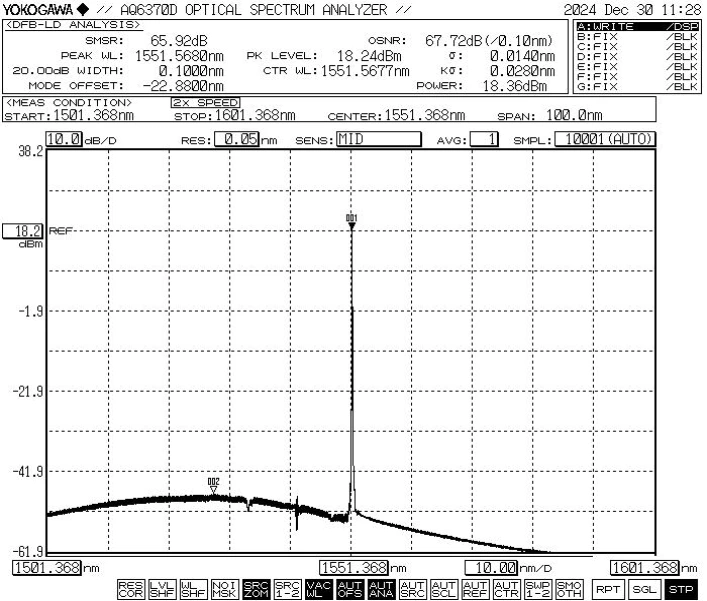

● Spektrum khas: 1550nm, +/-2 toleransi WL.

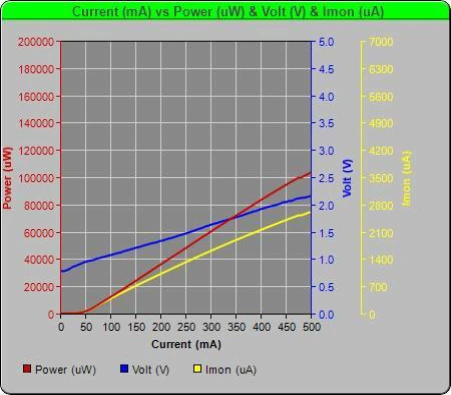

● PIV-1550nm DFB 100mW High Power Kupu Laser

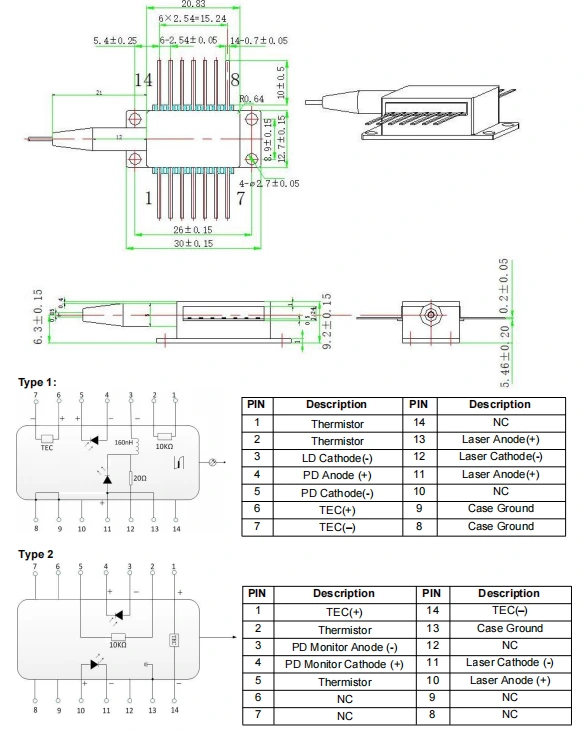

● Gambar paket&Definisi PIN-OUT(Unit:mm)-1550nm DFB 100mW Laser Kupu Daya Dhuwur

pesenan informasi

contone: BFLD-1550-1HSM-FA2

(Informasi pesenan: 1550nm DFB 100mW High Power Butterfly Laser, SM serat, karo konektor FC / APC, pin pump).

Kanggo syarat khusus liyane, hubungi: sales06@boxoptronics.com

Lembar data lan Testsheet

Lembar data

Testsheet

Katentuan Pangginaan supados langkung lan pambayaran

● Katentuan Pangginaan supados langkung

(1) EXW:

Yen sampeyan duwe akun DHL / UPS / FedEx, Box Optronics nyaranake nggunakake ing EXW. Kita ngirim liwat akun; kita ora ngisi biaya pengiriman.

(2) DAP:

Yen sampeyan ora duwe akun, please prabayar biaya pengiriman kanggo produk.

(3) Liyane

● Katentuan pembayaran

PayPal lan T / T kasedhiya.

Wektu timbal

Butuh sekitar 10 dina kerja kanggo produksi. (Yen ana sawetara ing saham, bakal luwih cepet dikirim.)

Logistik internasional bisa njupuk 3-5 dina kerja.

Operasi Cathetan

● Piranti iki sensitif elektrostatik; mulane, ketaatan sing ketat Kanggo langkah-langkah perlindungan anti-statis dibutuhake sajrone kemasan, transportasi, lan panggunaan. Kajaba iku, pancegahan kudu ditindakake kanggo nyegah sumber daya mundhak, amarga Gagal nglakoni bisa nyebabake karusakan permanen ing piranti (contone, njamin grounding peralatan sing tepat lan nganggo anti-statis tali bangkekan).

● Serat optik rapuh; aja nganggo serat kanggo narik piranti. Nalika nglebokake utawa nyopot piranti saka soket, aja tekanan utawa narik ing lengen klambi dumunung ing mburi omah piranti. Kanggo piranti dilengkapi konektor, mesthekake yen piranti lan konektor serat diangkat bebarengan nalika instalasi utawa mbusak.

● Nalika nggunakake piranti, strictly netepi voltase operasi lan kisaran saiki sing ditemtokake ing lembar data. Paramèter tombol-kalebu Ith (Ambang Ambang), Iop max (Maksimum Operating Current), Vop max (Maksimum Tegangan Operasi), lan λc (Panjang Gelombang Tengah) - kudu dirujuk khusus ing laporan tes sing diwenehake nalika dikirim. Cathetan: Operasi ngluwihi rating maksimum absolut bisa nimbulaké karusakan permanen kanggo piranti.

Jaminan Mutu lan Layanan Sawise Sales

● Periode Garansi:

Diposaken utawa panggantos gratis kanggo cacat non-manungsa ing 1 taun saka tuku. Layanan pangopènan mbayar kasedhiya sawise 1 taun.

● Pangecualian saka Garansi Gratis:

Sajrone periode garansi gratis, layanan perbaikan utawa panggantos gratis bakal diwenehake kanggo kesalahan sing disebabake masalah kualitas produk. Nanging, Box Optronics nahan hak nolak layanan ndandani gratis ing ngisor iki kasus ing periode garansi:

(1) Karusakan sing disebabake dening faktor alam (contone, kilat, bledug) utawa pengaruh lingkungan.

(2) Malfunctions amarga operasi sing ora bener dening pangguna.

(3) Kerusakan fisik sing jelas disebabake kesalahane manungsa.

(4) Mbongkar, modifikasi, utawa ndandani sing ora sah.

(5) Label garansi sing diowahi utawa ora lengkap ing omah.

(6) Karusakan utawa mundhut nalika transportasi.
