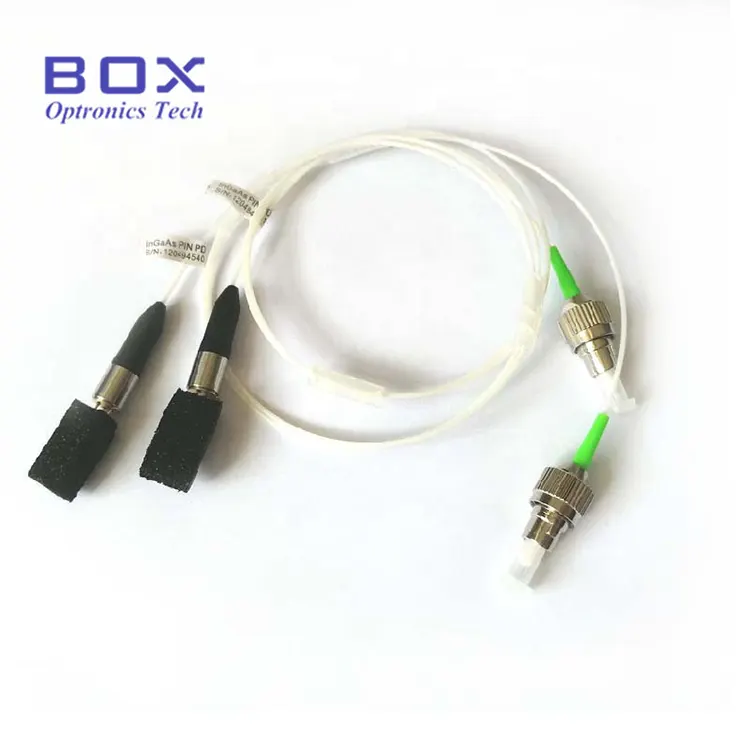

Coaxial Pigtailed InGaAs PIN Photodiode Detector minangka detektor optik kanthi rentang respon spektral 1100-1650nm. Nyedhiyakake responsif dhuwur ing dawa gelombang 1310nm lan 1550nm sing umum digunakake lan dirancang kanggo komunikasi serat optik, CATV, sensing, lan aplikasi tes & pangukuran. BPD-70P10B-FA nduweni area aktif 70um lan pigtail serat 1 meter kanthi konektor FC / APC, lan kasedhiya saka saham. Konfigurasi area aktif, paket, serat, konektor, lan pinout liyane disesuaikan kanggo integrasi OEM.
· Rentang respon spektral jembar: 1100nm nganti 1650nm
· Tanggung jawab dhuwur, arus peteng sing sithik, lan kapasitansi persimpangan sing sithik
· Bandwidth amba: 2.5GHz
· Wektu munggah/mudhun cepet: 0,3ns
· Output serat pigtail karo FC/APC utawa konektor liyane (opsi wadah uga kasedhiya)
· Panrima optik analog kanggo transmisi video CATV & serat optik
· Sistem deteksi RF-over-fiber broadband
· Tes optik lan instrumentasi pangukuran, kalebu deteksi sinyal OTDR
· Penginderaan serat optik terdistribusi, kayata distributed acoustic sensing (DAS)
· Pemantauan daya optik ing sistem EDFA, DWDM lan laser
· Riset laboratorium fotonik lan integrasi sistem OEM
|
Paramèter |
Simbol |
kahanan |
Rating |
Unit |
|
Daya Optik Saturasi |
PS |
CW |
5 |
mW |
|
Maju Saiki |
IF |
CW |
10 (tipe) |
mA |
|
Tegangan mbalikke |
VRPD |
CW |
30 |
V |
|
Arus mbalikke |
IRPD |
CW |
5 |
mA |
|
Suhu operasi |
TOP |
- |
-40 ~ +85 |
°C |
|
Suhu panyimpenan |
TS |
- |
-40 ~ +85 |
°C |
|
Paramèter |
Simbol |
Kondisi Test |
Min. |
Tipe. |
Maks. |
Unit |
|
Rentang dawa gelombang |
λ |
- |
1100 |
- |
1650 |
nm |
|
Tanggung jawab @ 1310nm |
R |
Vr=5V, λ=1310nm |
0.85 |
0.90 |
- |
A/W |
|
Tanggung jawab @ 1550nm |
R |
Vr=5V, λ=1550nm |
0.90 |
0.95 |
- |
A/W |
|
Arus peteng |
ID |
Vr=5V |
- |
0.2 |
0.5 |
nA |
|
Kapasitansi Junction |
C |
Vr=5V, f=1MHz, kasus mbukak |
- |
0.6 |
0.75 |
pF |
|
Wektu Munggah / Tiba Wektu |
TR/TF |
Vr=5V, 10~90% |
- |
- |
0.3 |
ns |
|
Bandwidth (-3dB) |
BW |
Vr = 5V, beban 50Ω, dawa timbal = 6mm, kasus mbukak |
2.5 |
- |
- |
GHz |
|
Ngalahake Urutan Kapindho Komposit |
CSO |
- |
- |
-70 |
- |
dB |
|
Komposit Urutan Katelu Beat |
CTB |
- |
- |
-80 |
- |
dB |
|
Tegangan operasi |
V |
- |
- |
-5 |
- |
V |
|
Mundhut bali optik |
ORL |
λ=1310nm |
- |
45 |
- |
dB |
BPD - XX X XX X - XX - ( X )
Conto: BPD-70P10B-FA ( area aktif 70m, Tipe Pigtailed, serat 1,0m, Pinout Tipe B, konektor FC/APC)
|
lapangan |
Kode |
Katrangan |
|
Seri produk |
BPD |
Seri Box Photodiode |
|
Area Aktif |
55 / 70 / 3H / Liyane |
55 = φ55μm; 70 = φ70μm; 3H = φ300μm; Liyane = adat |
|
Tipe PD |
P/R |
P = Tipe Pigtailed; R = jinis wadhah |
|
Panjang Serat |
05/10 / Liyane |
05 = 0,5m; 10 = 1,0m; Liyane = dawa adat |
|
Pinout |
A / B / C / Null |
A = Tipe A; B = Tipe B; C = Tipe C |
|
Konektor |
FA / SA / FC / SC / ST / Liyane |
FA = FC/APC; SA = SC/APC; FC = FC-1; SC = SC-1; ST = ST; Liyane = adat |
|
Bahan |
Null / C / M / P |
Null = standar; C = Keramik; M = logam; P = plastik |
Cathetan: Dawane pigtail lan format kertu tetep bisa disesuaikan. Struktur produk, ukuran, parameter optik, lan syarat teknologi proses bisa dirancang miturut syarat pelanggan.
A: Bedane utama yaiku desain paket lan integrasi sistem. Detektor pigtailed coaxial nggabungake fotodioda PIN InGaAs ing paket koaksial hermetik kanthi pigtail serat, nyedhiyakake sambungan serat langsung lan kinerja frekuensi dhuwur kanggo aplikasi kayata panrima CATV lan peralatan uji optik. Fotodioda TO5 / TO46 nggunakake paket logam kanthi jendhela optik lan mbutuhake kopling optik eksternal, dadi luwih cocok kanggo deteksi ruang bebas lan pangukuran daya optik.
A: Versi pigtailed nduweni serat sing dipasang kanthi permanen kanggo sambungan optik langsung, dene versi wadhah nyedhiyakake antarmuka serat sing bisa dicopot kanggo sambungan lan panggantos sing trep. Pilihan gumantung utamané ing syarat integrasi sistem: paket pigtailed cocok kanggo instalasi OEM tetep, nalika paket receptacle trep kanggo test lan peralatan laboratorium.
A: Diameter area aktif kudu dipilih adhedhasar ukuran sinar optik, skema kopling, lan bandwidth deteksi target. Dhiameter area aktif sing luwih cilik ngasilake kapasitansi persimpangan sing luwih murah lan respon kacepetan sing luwih dhuwur, dene chip area sing luwih gedhe ngasilake efisiensi koleksi optik sing luwih dhuwur lan toleransi keselarasan sing santai. Kanggo sistem serat-coupled, opsi ukuran medium kayata 70 um bisa entuk perdagangan apik antarane bandwidth lan alignment latitude.
· 1mm Area Aktif fotodioda PIN InGaAs
· 5mm InGaAs PIN Photodiode TO5
· Silikon Photodiode TO46
· C-band Erbium-doped Fiber Booster Amplifier
· Tindakake prosedur proteksi ESD sing bener nalika nangani fotodioda, amarga fotodioda PIN InGaAs minangka piranti sing sensitif ESD.
· Aja ndemek konektor serat utawa konektor optik kanthi driji kosong.
· Aja ngluwihi rating maksimum absolut sing ditemtokake ing lembar data.
· Singkirake kakehan mlengkung utawa kaku mekanik ing pigtail serat.
