1mm InGaAs PIN Photodiode TO46

Box Optronics nyedhiyakake 1mm InGaAs PIN Photodiode TO46, dirancang kanggo deteksi inframerah cedhak sensitivitas dhuwur ing pita dawa gelombang 900nm nganti 1650nm. Nampilake responsif dhuwur (jinis 0.95A / W ing 1550nm), arus peteng sing sithik, lan kapasitansi sing sithik. Dumunung ing logam TO46 sing kompak, ditutup kanthi hermetis, bisa dibungkus kanthi jendela sing rata, fotodioda nawakake operasi jangka panjang sing dipercaya sajrone kisaran suhu sing luwih dawa saka -40 ° C nganti +85 ° C. Cocog kanggo integrasi menyang meter daya optik, instrumen tes, lan sistem komunikasi serat optik.

Kirim Pitakonan

Deskripsi Produk

Ringkesan Produk-1mm InGaAs PIN Photodiode TO46

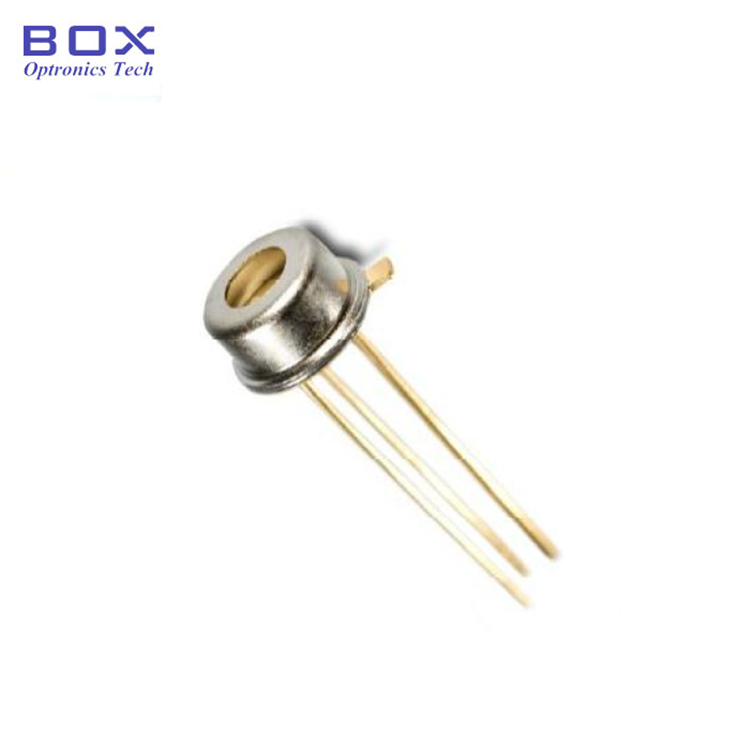

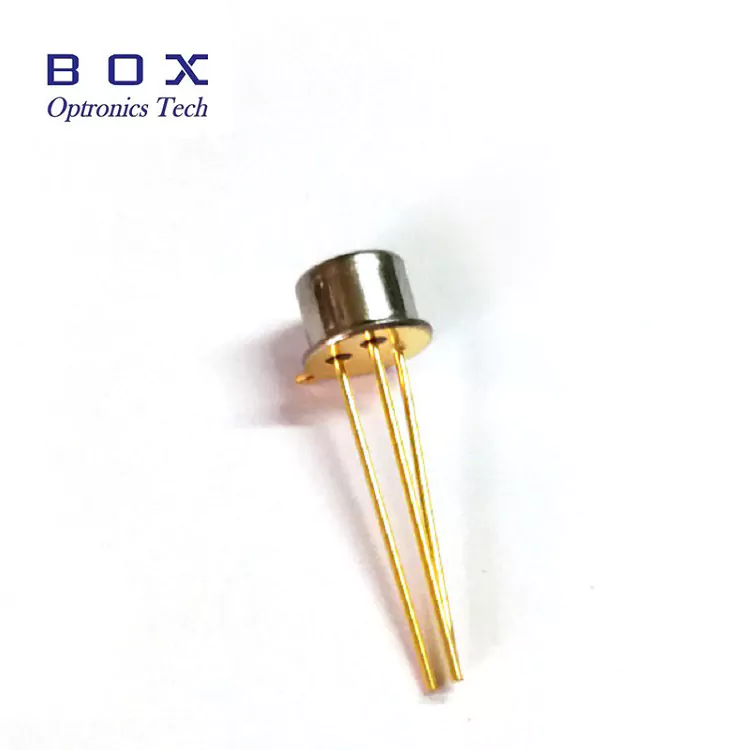

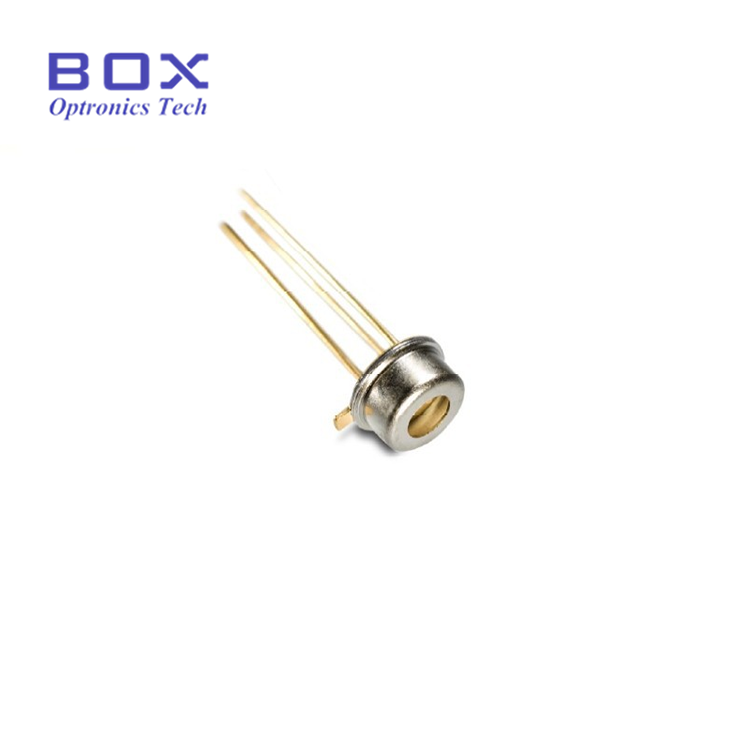

Photodiode PIN InGaAs 1mm (Model BPD-1STO46B-FW) saka Box Optronics minangka photodetector InGaAs kinerja dhuwur sing dirancang kanggo aplikasi deteksi inframerah cedhak (NIR). Nampilake struktur dioda PIN, ngowahi daya optik kedadeyan ing kisaran dawa gelombang 900-1650nm dadi arus foto proporsional kanthi linieritas lan sensitivitas dhuwur. Nampilake area aktif diameter 1mm. Dikemas ing kaleng logam TO46 hermetik kanthi jendela optik sing rata, fotodioda kasebut sacara mekanis kuat, njamin kinerja sing stabil ing kahanan industri lan laboratorium sing nuntut. Atribut kasebut dadi pilihan sing apik kanggo ngawasi daya optik, pangukuran tes serat optik, deteksi laser, lan spektroskopi NIR.

Fitur Utama-1mm InGaAs PIN Photodiode TO46

• Diameter area aktif: 1mm kanggo koleksi cahya sing efisien

• Rentang respon spektral amba: 900nm nganti 1650nm

• Tanggung jawab dhuwur: 0,9A/W khas ing 1310nm, 0,95A/W ing 1550nm

• Arus peteng banget, kapasitansi simpang kurang

• Linuwih dhuwur lan stabilitas jangka panjang

• Paket logam kaca datar TO46 hermetik

• Konfigurasi TO-CAN standar supaya gampang dipasang

Aplikasi Khas-1mm InGaAs PIN Photodiode TO46

• Meter daya optik lan modul pemantauan daya optik

• Peralatan tes lan pangukuran serat optik

• Deteksi sinyal optik lan ngawasi daya ing sistem telekomunikasi

• Infra merah cedhak (NIR) lan instrumen analitik

• Sistem ngawasi lan kontrol daya laser

• Kalibrasi lan karakterisasi attenuator optik

• Riset lan pangembangan ing laboratorium fotonik

• Integrasi modul optik lan pangembangan subsistem fotonik

Spesifikasi Teknis-1mm InGaAs PIN Photodiode TO46

Rating Maksimum Absolute (TC = 25°C)

Paramèter	Simbol	Rating	Unit
Tegangan mbalikke	VRmax	20	V
Suhu Kasus Operasi	TOP	-40 ~ +85	°C
Suhu panyimpenan	TST	-55 ~ +120	°C

Karakteristik Elektro-Optik (TC = 25°C)

Paramèter	Simbol	Tes Kondisi	Min.	Tipe.	Maks.	Unit
Diameter Area Aktif	φ	-	-	1	-	mm
Spektral Range	λ	-	900	-	1650	nm
Tanggung jawab @ 1310nm	R	VR = -5V	0.85	0.9	-	A/W
Tanggung jawab @ 1550nm	R	VR = -5V	-	0.95	-	A/W
Tegangan Reverse Operasi	VR	-	-	-5	-	V
Arus peteng	Id	VR = -5V	-	1.5	5.0	nA
Kapasitansi Junction	C	VR = -5V, f = 1MHz	-	50	80	pF
Bandwidth 3dB	BW	VR = 0V, RL = 50Ω	-	40	-	MHz

Detail Produk-1mm InGaAs PIN Photodiode TO46

Apa iku Photodiode PIN InGaAs?

Photodiode PIN InGaAs minangka detektor semikonduktor sensitivitas dhuwur sing dirancang kanggo deteksi optik inframerah cedhak (NIR). Adhedhasar struktur semikonduktor P-I-N, ngowahi foton kedadeyan dadi arus foto kanthi linieritas lan stabilitas sing apik.

Ngoperasikake saka 900nm nganti 1700nm, fotodioda InGaAs nyedhiyakake responsif sing dhuwur ing pita komunikasi optik lan wilayah SWIR, saengga cocok kanggo pengujian serat optik, pemantauan daya optik, spektroskopi, lan aplikasi sensing.

Area aktif 1mm nawakake kapabilitas koleksi cahya sing luwih apik lan toleransi kopling sing luwih apik, nyedhiyakake keseimbangan sing apik ing antarane sensitivitas, keluwesan keselarasan, lan kacepetan deteksi.

Sorotan Kinerja-1mm InGaAs PIN Photodiode TO46

• Tanggung Jawab Dhuwur & Efisiensi Kuantum

• Arus Gelap Sangat Kurang

• Kapasitansi Kurang & Respon Cepet

• Cakupan Spektral Wide

• Paket TO46 Hermetic

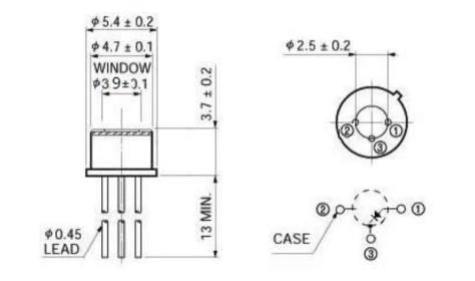

Ukuran Paket lan Definisi Pin-1mm InGaAs PIN Photodiode TO46

Tipe Paket: TO46 Hermetic Metal Can, Flat Window (TO-CAN 3-pin)

Bisa Diameter: φ5.4 ± 0.2mm (njaba), φ4.7 ± 0.1mm (inner)

Diameter Jendela: φ3.9 ± 0.1mm

Konfigurasi Pin (tampilan ngisor): Pin 1 = Anoda (P-side), Pin 2 = Case (GND), Pin 3 = Katoda (N-side)

Informasi Pemesanan

Nomenklatur Model

BPD - X X nganti XX - X - X

Tuladha: BPD-1STO46B-FW

lapangan	Kode	Katrangan
Seri produk	BPD	Seri Box Photodiode
Ukuran Area Aktif	1S	1S = diameteripun 1mm (2S=2mm, 3S=3mm, 5S=5mm)
Tipe Paket	TO46	TO46 = TO46 paket (TO5 = TO5)
Tipe Pin	B	B = B jinis pin-out
Jinis Jendela	FW	FW = Jendela Flat

Lembar data-1mm InGaAs PIN Photodiode TO46

Lembar data

Lead Time

• Unit standar (model saham): 3~5 dina kerja

• Produksi standar: 10~15 dina kerja

• Pesenan volume: Hubungi kanggo jadwal produksi

• Pengiriman internasional: ~5 dina kerja (DHL/UPS/FedEx express)

• Layanan cepet: Kasedhiya yen dijaluk

Cathetan Operasi lan Penanganan-1mm InGaAs PIN Photodiode TO46

• Photodiode minangka piranti sensitif electrostatic discharge (ESD) — tansah gunakake proteksi ESD sing bener

• Aja ndemek timbal langsung nganggo driji kosong kanggo nyegah kontaminasi lan karusakan ESD

• Simpen piranti sing ora dienggo ing kemasan utawa tray konduktif sing aman kanggo ESD kanggo nyegah karusakan muatan listrik statis
